现代防御技术 ›› 2022, Vol. 50 ›› Issue (5): 140-151.DOI: 10.3969/j.issn.1009-086x.2022.05.018
收稿日期:
2021-09-14
修回日期:
2022-04-14
出版日期:
2022-10-28
发布日期:
2022-11-03
作者简介:
陈 红(1996-),男,重庆人。硕士生,研究方向为目标探测与识别技术、爆炸毁伤等。
Hong CHEN1, Shi-zhong LI1, Chao YANG2
Received:
2021-09-14
Revised:
2022-04-14
Online:
2022-10-28
Published:
2022-11-03
摘要:
为了满足定向战斗部在引战配合时的起爆控制要求,针对定向战斗部预制破片的飞散规律,提出了一种基于六分位激光引信探测定位的起爆控制建模方法。该方法通过六分位激光探测模型对目标方位的准确识别,实现对定向战斗部起爆方位的控制。为了研究不同起爆方式对战斗部威力的影响,利用LS_DYNA有限元仿真软件,模拟研究了在不同起爆方式下战斗部的破片飞散规律,找到最佳起爆控制方位。仿真结果表明:偏心60°双线起爆下定向破片速度增益为9.32%,定向毁伤区域约为120°;偏心120°双线、三线和等距三线起爆下定向破片速度增益分别为8.44%、10.56%和11.53%,定向毁伤区域约为60°。建立的探测模型可以与定向战斗部的起爆控制有效配合,达到对目标的最佳毁伤。
中图分类号:
陈红, 李世中, 杨超. 六分位探测引信战斗部起爆控制的建模及仿真[J]. 现代防御技术, 2022, 50(5): 140-151.
Hong CHEN, Shi-zhong LI, Chao YANG. Modeling and Simulation of the Initiation Control of the Warhead by the Hexagon-Detection Fuze[J]. Modern Defense Technology, 2022, 50(5): 140-151.
R0/ (g·cm-3) | PCJ/GPa | Dcr/ (m·s-1) | A/ GPa | B/ GPa | R1 | R2 | ω |
---|---|---|---|---|---|---|---|
1.717 | 29.5 | 7 980 | 524.23 | 7.678 | 4.2 | 1.1 | 0.34 |
表1 主装药性能及状态方程参数
Table 1 Parameters of main charge property and equation of state
R0/ (g·cm-3) | PCJ/GPa | Dcr/ (m·s-1) | A/ GPa | B/ GPa | R1 | R2 | ω |
---|---|---|---|---|---|---|---|
1.717 | 29.5 | 7 980 | 524.23 | 7.678 | 4.2 | 1.1 | 0.34 |
R0/(g·cm-3) | C0 | C1 | C2 | C3 | C4 | C5 |
---|---|---|---|---|---|---|
0.001 29 | 0 | 0 | 0 | 0 | 0.4 | 0.4 |
表2 空气材料参数
Table 2 Parameters of air material
R0/(g·cm-3) | C0 | C1 | C2 | C3 | C4 | C5 |
---|---|---|---|---|---|---|
0.001 29 | 0 | 0 | 0 | 0 | 0.4 | 0.4 |
R0/(g·cm-3) | E/GPa | PR | SIGY/GPa | BETA | FS |
---|---|---|---|---|---|
2.7 | 72 | 0.33 | 0.31 | 0.7 | 0.77 |
表3 衬筒和端盖材料参数
Table 3 Parameters of linear and cover material
R0/(g·cm-3) | E/GPa | PR | SIGY/GPa | BETA | FS |
---|---|---|---|---|---|
2.7 | 72 | 0.33 | 0.31 | 0.7 | 0.77 |
R0/(g·cm-3) | E/GPa | PR |
---|---|---|
17.51 | 117 | 0.22 |
表4 破片材料参数
Table 4 Parameters of fragment material
R0/(g·cm-3) | E/GPa | PR |
---|---|---|
17.51 | 117 | 0.22 |
起爆方式 | 破片最大速度/(m·s-1) | 仿真误差/% | 试验误差/% | ||
---|---|---|---|---|---|
仿真结果[ | 试验结果[ | 本文仿真结果 | |||
端面中心起爆 | 1 982.31 | 1 903.20 | 2 018.01 | 1.80 | 6.03 |
偏心双线起爆 | 2 431.88 | 2 475.24 | 2 318.66 | -4.66 | -6.33 |
表5 破片最大速度的数值模拟和试验结果对比
Table 5 Comparison of numerical simulation and test results of maximum fragment velocity

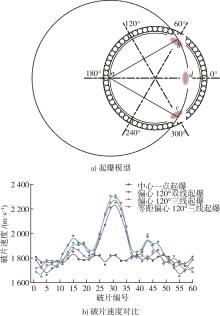

起爆方式 | 破片最大速度/(m·s-1) | 仿真误差/% | 试验误差/% | ||
---|---|---|---|---|---|
仿真结果[ | 试验结果[ | 本文仿真结果 | |||
端面中心起爆 | 1 982.31 | 1 903.20 | 2 018.01 | 1.80 | 6.03 |
偏心双线起爆 | 2 431.88 | 2 475.24 | 2 318.66 | -4.66 | -6.33 |
起爆方式 | 不同破片径向飞散区域内破片的平均速度增益 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
中心一点起爆 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
偏心60°双线起爆 | 0.03 | 1.90 | 3.46 | 6.67 | 10.74 | 15.68 | 15.63 | 10.65 | 6.59 | 3.45 | 1.99 | 0 |
偏心120°双线起爆 | 4.03 | 3.81 | 2.07 | 3.54 | 4.99 | 11.58 | 11.45 | 4.96 | 3.48 | 2.14 | 3.84 | 4.36 |
偏心120°三线起爆 | 3.02 | 4.31 | 3.76 | 5.69 | 7.25 | 13.76 | 13.28 | 7.23 | 5.56 | 3.81 | 4.17 | 3.34 |
等距偏心120°三线起爆 | 1.52 | 1.49 | 1.78 | 4.46 | 7.57 | 15.38 | 14.67 | 7.67 | 4.29 | 1.84 | 1.2 | 1.92 |
表6 不同破片径向飞散区域内破片的平均速度增益情况 (%)
Table 6 Average velocity gain of fragments in different radial dispersion regions
起爆方式 | 不同破片径向飞散区域内破片的平均速度增益 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
中心一点起爆 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
偏心60°双线起爆 | 0.03 | 1.90 | 3.46 | 6.67 | 10.74 | 15.68 | 15.63 | 10.65 | 6.59 | 3.45 | 1.99 | 0 |
偏心120°双线起爆 | 4.03 | 3.81 | 2.07 | 3.54 | 4.99 | 11.58 | 11.45 | 4.96 | 3.48 | 2.14 | 3.84 | 4.36 |
偏心120°三线起爆 | 3.02 | 4.31 | 3.76 | 5.69 | 7.25 | 13.76 | 13.28 | 7.23 | 5.56 | 3.81 | 4.17 | 3.34 |
等距偏心120°三线起爆 | 1.52 | 1.49 | 1.78 | 4.46 | 7.57 | 15.38 | 14.67 | 7.67 | 4.29 | 1.84 | 1.2 | 1.92 |
起爆方式 | 不同破片速度/(km·s-1) | |||||
---|---|---|---|---|---|---|
<1.2 | 1.2~1.4 | 1.4~1.6 | 1.6~1.8 | 1.8~2.0 | ≥2.0 | |
中心一点起爆(120°) | 23 | 30 | 96 | 430 | 327 | 2 |
偏心60°双线起爆(120°) | 21 | 37 | 54 | 156 | 383 | 292 |
中心一点起爆(60°) | 13 | 10 | 44 | 203 | 175 | 0 |
偏心120°双线起爆(60°) | 10 | 17 | 31 | 72 | 209 | 140 |
偏心120°三线起爆(60°) | 10 | 15 | 31 | 58 | 165 | 200 |
等距偏心120°三线起爆(60°) | 10 | 15 | 28 | 55 | 170 | 198 |
表7 不同起爆方式下的破片速度分布 (枚)
Table 7 Fragment velocity distribution under different initiation methods
起爆方式 | 不同破片速度/(km·s-1) | |||||
---|---|---|---|---|---|---|
<1.2 | 1.2~1.4 | 1.4~1.6 | 1.6~1.8 | 1.8~2.0 | ≥2.0 | |
中心一点起爆(120°) | 23 | 30 | 96 | 430 | 327 | 2 |
偏心60°双线起爆(120°) | 21 | 37 | 54 | 156 | 383 | 292 |
中心一点起爆(60°) | 13 | 10 | 44 | 203 | 175 | 0 |
偏心120°双线起爆(60°) | 10 | 17 | 31 | 72 | 209 | 140 |
偏心120°三线起爆(60°) | 10 | 15 | 31 | 58 | 165 | 200 |
等距偏心120°三线起爆(60°) | 10 | 15 | 28 | 55 | 170 | 198 |
1 | 周兰庭, 张庆明, 龙仁荣. 新型战斗部原理与设计[M]. 北京: 国防工业出版社, 2018. |
ZHOU Lan-ting, ZHANG Qing-ming, LONG Ren-rong. Principle and Design of the New Warhead[M]. Beijing: National Defense Industry Press, 2018. | |
2 | 王树山,马晓飞,隋树元, 等.偏心多点起爆战斗部破片飞散实验研究[J]. 北京理工大学学报, 2001(2): 177-179. |
WANG Shu-shan, MA Xiao-fei, SUI Shu-yuan, et al. Experimental Research on Fragments Dispersion of the Warhead Under Asymmetrical Multi-Spots Initiation[J]. Journal of Beijing Institute of Technology, 2001(2): 177-179. | |
3 | 黄静,孔凡勋,袁晋, 等.多点偏心起爆对破片速度增益的影响[J]. 现代防御技术, 2011, 39(6): 37-42. |
HUANG Jing, KONG Fan-xun, YUAN Jin, et al. Influence of Multi-Spots Off-Axis Initiation on Fragment Velocity Gain[J]. Modern Defence Technology, 2011, 39(6): 37-42. | |
4 | 张东洋, 任宏滨, 简金蕾. 定向探测引信技术分析[J]. 战术导弹技术, 2002(4): 34-37. |
ZHANG Dong-yang, REN Hong-bin, JIAN Jin-lei, Analysis of Technique for Directional Detecting Fuze[J]. Tactical Missile Technology, 2002(4): 34-37. | |
5 | 苏宏, 侯亚丽,王刚, 等.激光引信12分元探测定向起爆控制建模及仿真[J]. 红外与激光工程, 2020, 49(4): 22-28. |
SU Hong, HOU Ya-li, WANG Gang, et al. Detonation Control Modeling and Simulation for Dodecagon-Detection Laser Fuze[J]. Infrared and Laser Engineering, 2020, 49(4): 22-28. | |
6 | 蔡克荣,余曜,高志林, 等.激光引信在防空导弹高效引战配合中的应用研究[J]. 红外与激光工程, 2020,49(4): 16-21. |
CAI Ke-rong, XU Yao, GAO Zhi-lin, et al. Research on Application of Laser Fuze for Efficient Fuze-Warhead Coordination in the Air-Defense Missile[J]. Infrared and Laser Engineering, 2020,49(4): 16-21. | |
7 | 于玉亭,舒敬荣,丁伯圣.激光引信与预制破片战斗部引战配合设计[J]. 红外与激光工程, 2018, 47(3): 44-49. |
YU Yu-ting, SHU Jing-rong, DING Bo-sheng. Design of Fuze-Warhead Coordination Based on Laser Fuze and Prefabricated Fragment Ammunition[J]. Infrared and Laser Engineering, 2018, 47(3): 44-49. | |
8 | BORJE N. Abraham to C-ram[R]. Technical Report, 2007. |
9 | DAVEY L, CURTIS D, JOHN, et al. Optimisation of Fragmentation Warhead[C]∥ International Symposium on Ballistics.New Orleans, 2008:1-8. |
10 | HELD M. Optimum Fragment Size[C]∥ International Symposium on Ballsitics.Adelaide, 2007:809-816. |
11 | 李元, 熊诗辉, 李晓刚, 等. 基于爆炸网络的定向战斗部试验及数值模拟研究[J]. 兵工学报, 2018, 39(增1): 9-16. |
LI Yuan, XIONG Shi-hui, LI Xiao-gang, et al. Experimental and Numerical Studies of Aimable Warhead Using Explosive Circuit[J]. Acta Armamentarii, 2018, 39(S1): 9-16. | |
12 | 李元, 赵倩, 熊诗辉, 等. 一种异面棱柱战斗部威力特性的数值模拟[J]. 含能材料, 2019,27(2): 97-103. |
LI Yuan, ZHAO Qian, XIONG Shi-hui, et al. Numerical Modeling on Lethality of a Faceted Prismatic Warhead[J]. Chinese Journal of Energetic Materials, 2019,27(2): 97-103. | |
13 | LI Yuan, WEN Yu-quan. Experiment and Numerical Modeling of Asymmetrically Initiated Hexagonal Prism Warhead[J]. Advances in Mechanical Engineering, 2017, 9(1): 1-14. |
14 | LI Yuan, WEN Yu-quan. Simulation on Damage Effectiveness of Hexagonal Prism Aimable Warhead with Multi-Point Synchronous Initiations[J]. Journal of Beijing Institute of Technology, 2014,23(1): 1-7. |
15 | 李元, 李艳华, 刘琛, 等. 爆轰波定向战斗部起爆参数研究[J]. 含能材料, 2016, 24(9): 915-921. |
LI Yuan, LI Yan-hua, LIU Chen, et al. The Initiation Parameter of Detonation Wave Aiming Warhead[J]. Chinese Journal of Energetic Materials, 2016, 24(9): 915-921. | |
16 | 刘琛, 李元, 李燕华, 等. 偏心起爆方式对棱柱形定向战斗部破片飞散规律的影响[J]. 含能材料, 2017, 25(1): 63-68. |
LIU Chen, LI Yuan, LI Yan-hua, et al. Influence of Eccentric Initiation Ways on Fragment Dispersion Rule of Prismatic Aimable Warhead[J]. Chinese Journal of Energetic Materials, 2017, 25(1): 63-68. | |
17 | 王儒策, 赵国志. 弹丸终点效应[M]. 北京: 北京理工大学出版社, 1993. |
WANG Ru-ce, ZHAO Guo-zhi. Terminal Effect of Projectile[M]. Beijing: Beijing Institute of Technology Press, 1993. | |
18 | 李元. 偏心起爆定向战斗部若干理论与技术研究[D].北京: 北京理工大学, 2016. |
LI Yuan. Study on Theories and Technologies of Asymmetrically Initiated Warhead[D]. Bejing: Beijing Institute of Technology, 2016. | |
19 | 沈慧铭. 多点起爆方式作用机理及其在战斗部中的应用研究[D].南京: 南京理工大学, 2018. |
SHEN Hui-ming. Research on Action Mechanism of Multi-Point Initiation Way and Its Application in Warhead[D]. Nanjing:Nanjing University of Science and Technology, 2018. | |
20 | 沈慧铭,李伟兵,王晓鸣, 等.圆柱壳体装药偏心多点起爆下破片速度的分布[J]. 爆炸与冲击, 2017, 37(6): 1039-1045. |
SHEN Hui-ming, LI Wei-bing, WANG Xiao-ming,et al. Velocity Distribution of Fragments Resulted by Explosion of a Cylindrical Shell Charge on Multi-Spots Eccentric Initiation[J]. Explosion and Shock Waves, 2017, 37(6): 1039- 1045. | |
21 | 禹航. 激光引信破片杀伤式战斗部防空导弹引战配合研究[D].北京: 北京理工大学, 2016. |
YU Hang. Study of the Fuze-Warhead Coordination of Laser-Fuzing Fragmentation Warhead Anti-Aircraft Missile[D]. Beijing: Beijing Institute of Technology, 2016. |
