多基站ISAR空间微动目标三维成像方法

现代防御技术 ›› 2025, Vol. 53 ›› Issue (2): 141-148.DOI: 10.3969/j.issn.1009-086x.2025.02.015

• 目标特性与探测跟踪技术 • 上一篇下一篇

多基站ISAR空间微动目标三维成像方法

何兴宇, 孙晨阳, 方钢

空军工程大学空管领航学院，陕西西安 710051

收稿日期:2023-12-28 修回日期:2024-02-27 出版日期:2025-04-28 发布日期:2025-04-30
作者简介:何兴宇(1989-)，男，河北行唐人。副教授，博士，研究方向为信号处理及战场态势感知。
基金资助:
中国博士后科学基金(2022M723876);陕西省自然科学基础研究计划(2024JC-YBMS-466)

Multi-static ISAR Three-Dimensional Imaging of Spatial Micro-motion Target

Xingyu HE, Chenyang SUN, Gang FANG

Air Traffic Control and Navigation College，Air Force Engineering University，Xi′an 710051，China

Received:2023-12-28 Revised:2024-02-27 Online:2025-04-28 Published:2025-04-30

摘要/Abstract

摘要：

对目标三维成像的研究是进行特征提取与识别的重要途径。卫星和弹道导弹等空间目标通常具有进动的运动属性，可用来进行目标的特征提取和识别。进动目标相对于传统逆合成孔径雷达（inverse synthetic aperture radar，ISAR）转台成像目标通常具有快速旋转的特性，利用传统成像方法通常面临越距离单元徙动问题。建立了多基站空间微动目标三维模型，并对微动成像原理进行了分析，推导了不同视角下雷达视线、目标进动轴与成像平面之间的关系，进而提出了散射中心三维重构方法。通过对多基站ISAR图像及模型的分析，完成了不同基站ISAR图像散射中心的关联，最终实现了目标的三维成像。仿真实验证明了所提方法能有效实现微动目标的三维成像。

关键词: 雷达图像处理, 三维成像, 进动, 多基站, 散射中心关联

Abstract:

The research on target’s three-dimensional imaging is of significant meaning in feature extraction and recognition. Precession is the typical micromotion for cone-shaped space targets， such as warhead and satellites， which can be used for target feature extraction and identification. Inverse synthetic aperture radar （ISAR） imaging of a precession target， which is a kind of fast spinning target， is faced with migration through range cell when we use traditional imaging algorithms. Target’s micro-motion model is built and the theory of micro-motion imaging is analyzed. The relationship among radar’s line of sight， direction of target’s precession axes and imaging plane is derived. A new three-dimensional reconstruction method of scattering centers is proposed. With the analysis of multi-static ISAR image and the micro-motion model， the association of scattering centers in different station’s ISAR image is built. The target’s three-dimensional imaging is accomplished. Simulation experiments show the presented method is efficient in micro-motion target’s three-dimensional imaging.

Key words: radar imaging processing, three-dimensional imaging, precession, multi-static, scattering centers association

中图分类号:

TN957.52

何兴宇, 孙晨阳, 方钢. 多基站ISAR空间微动目标三维成像方法[J]. 现代防御技术, 2025, 53(2): 141-148.

Xingyu HE, Chenyang SUN, Gang FANG. Multi-static ISAR Three-Dimensional Imaging of Spatial Micro-motion Target[J]. Modern Defense Technology, 2025, 53(2): 141-148.

图/表 6

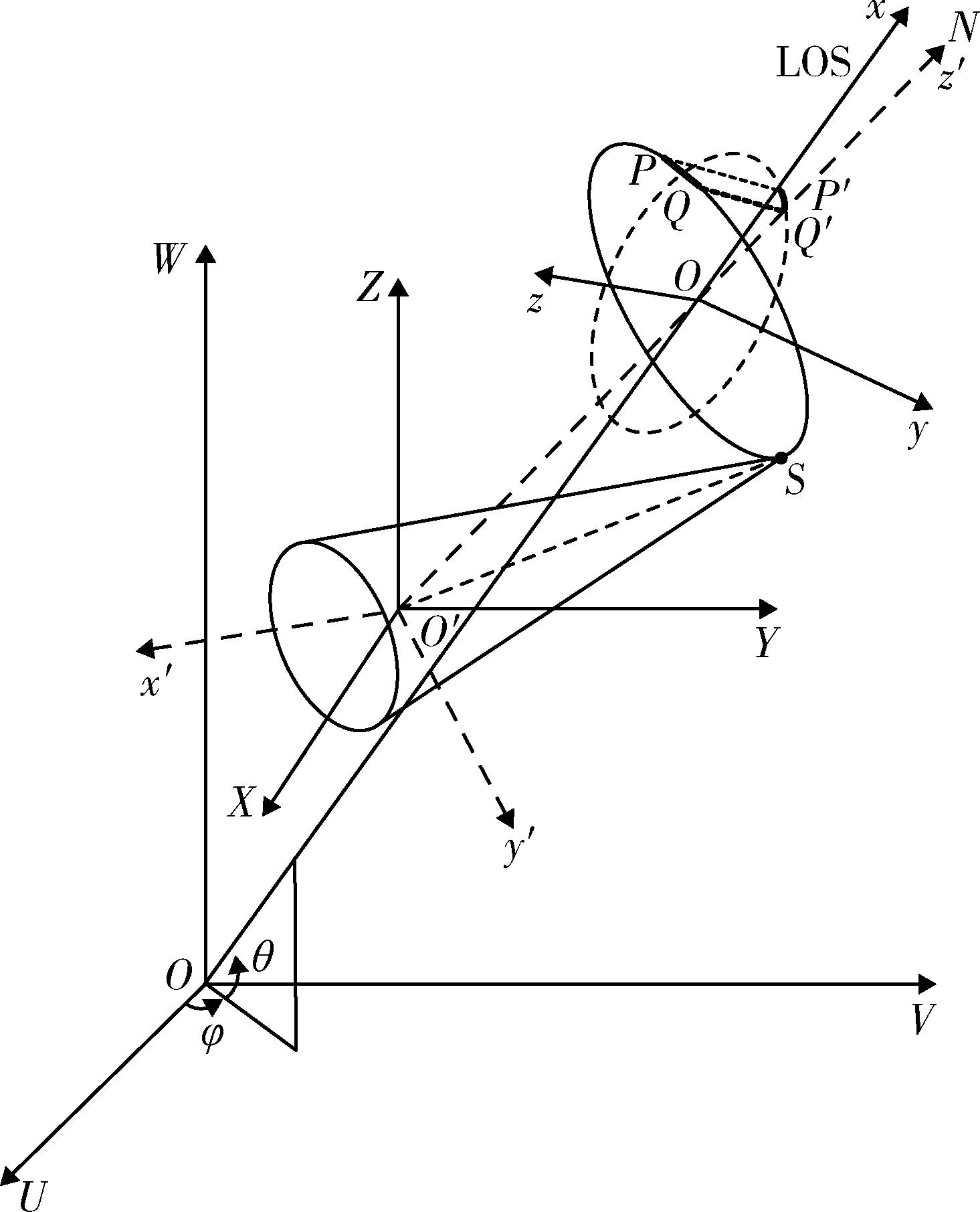

图1 进动目标成像原理

Fig. 1 Precession target imaging principle

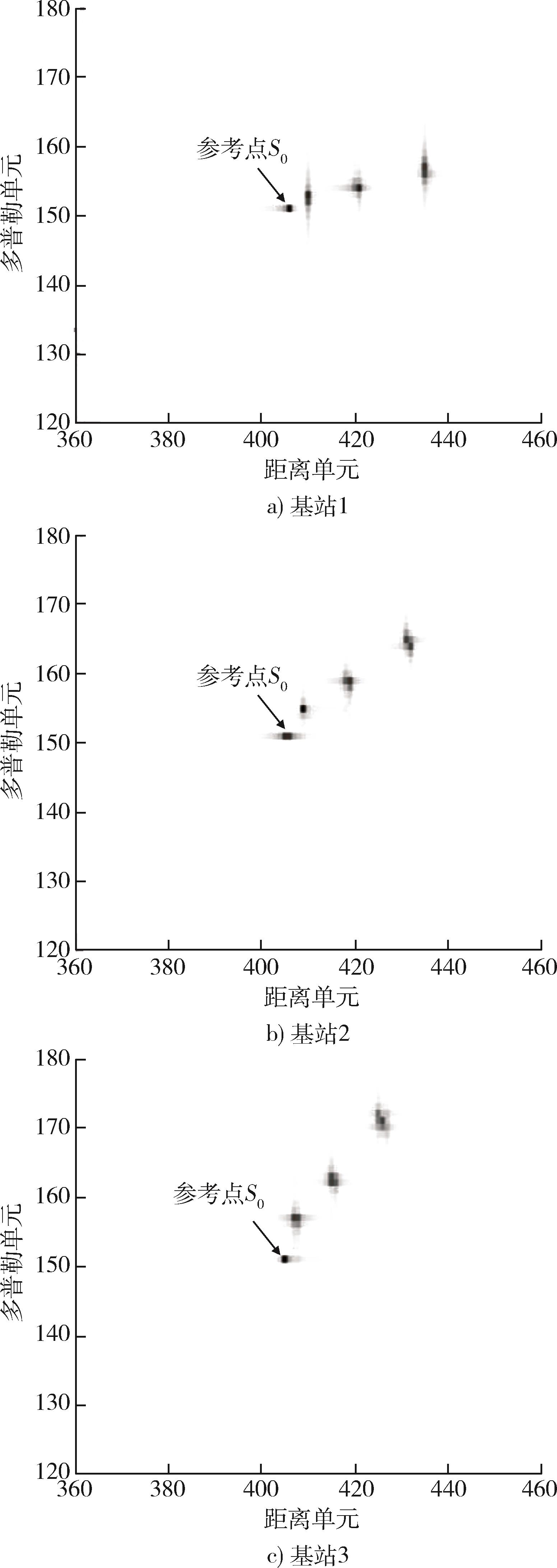

图2 各基站ISAR图像

Fig. 2 ISAR images of different statics

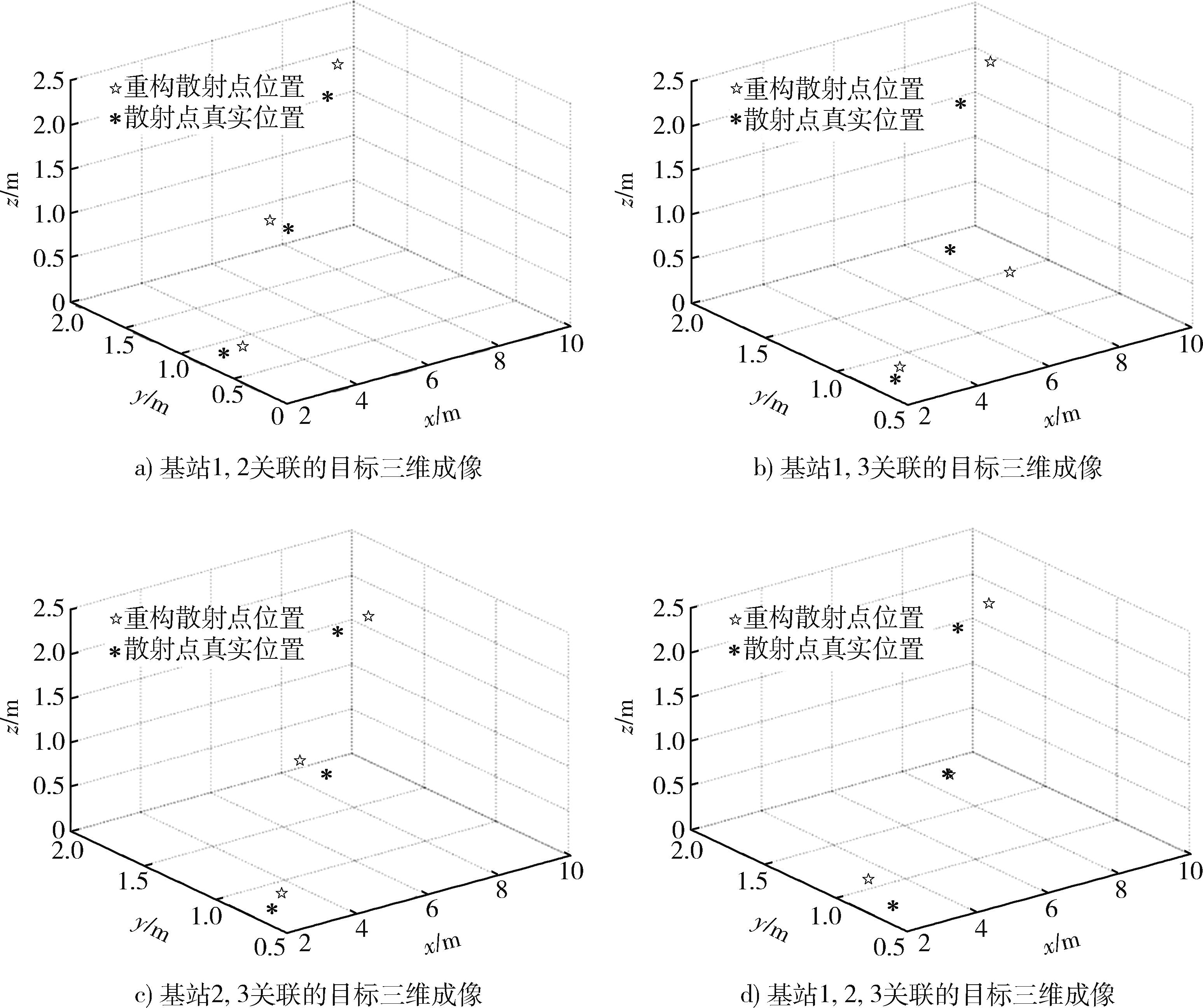

图3 多基站关联目标三维成像

Fig. 3 3-D image based on multi-static

表1 多基站目标三维成像误差分析

Table 1 Error analysis of multi-static 3-D image m

基站1/2

关联

基站1/3

关联

基站2/3

关联

基站1/2/3

关联

x

y

z

表1 多基站目标三维成像误差分析

Table 1 Error analysis of multi-static 3-D image m

误差

基站1/2

关联

基站1/3

关联

基站2/3

关联

基站1/2/3

关联

x

方向

0.076 0

0.172 4

0.112 4

0.103 9

y

方向

0.014 0

0.182 6

0.011 0

0.006 0

z

方向

0.181 3

0.196 6

0.155 7

0.172 6

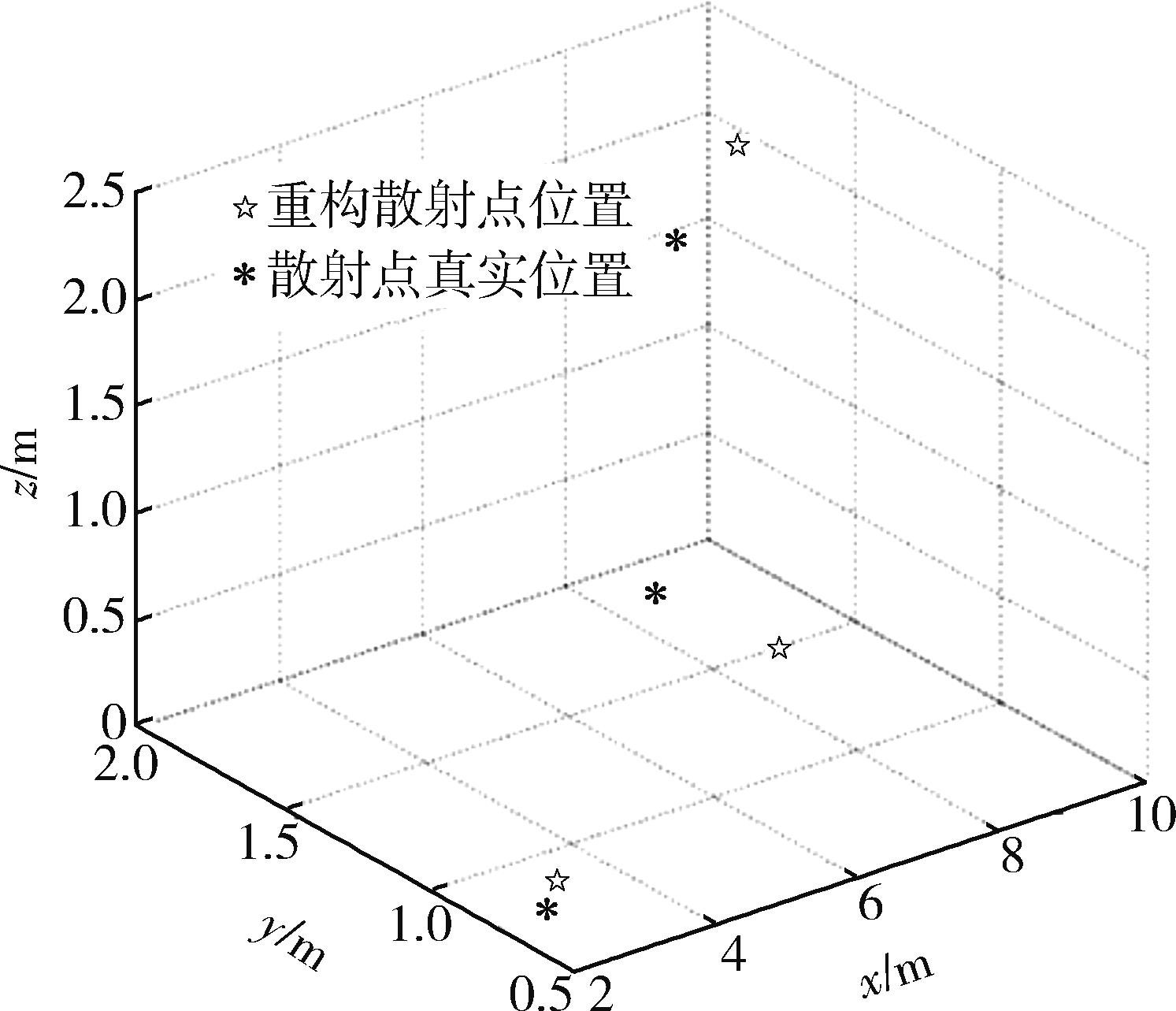

图4 文献［19］三维成像结果

Fig. 4 3-D image by reference ［19］

表2 不同方法MSE和计算时间

Table 2 Computation time and MSEs of different methods

不同成像方法		MSE	计算时间/s
本文方法	基站1/2关联	0.213 7	1.26
	基站1/3关联	0.302 4	1.23
	基站2/3关联	0.194 6	1.18
	基站1/2/3关联	0.183 0	2.09
文献［19］方法		0.276 6	3.55

参考文献 19

1	GIUSTI E， CATALDO D， BACCI A， et al. ISAR Image Resolution Enhancement： Compressive Sensing Versus State-of-the-Art Super-Resolution Techniques［J］. IEEE Transactions on Aerospace and Electronic Systems， 2018， 54（4）： 1983-1997.
2	张寅，范君杰，闫钧华，等. 多成像模式下舰船目标SAR成像仿真［J］. 现代防御技术， 2022， 50（2）： 113-120.
	ZHANG Yin， FAN Junjie， YAN Junhua， et al. SAR Imaging Simulation of Ship Target in Multi-Imaging Mode［J］. Modern Defence Technology， 2022， 50（2）： 113-120.
3	HE Xingyu， TONG Ningning， HU Xiaowei. Dynamic ISAR Imaging of Maneuvering Targets Based on Sparse Matrix Recovery［J］. Signal Processing， 2017， 134： 123-129.
4	LIU Qiuchen， LIU Aijun， WANG Yong， et al. A Super-Resolution Sparse Aperture ISAR Sensors Imaging Algorithm via the MUSIC Technique［J］. IEEE Transactions on Geoscience and Remote Sensing， 2019， 57（9）： 7119-7134.
5	HE Xingyu， TONG Ningning， HU Xiaowei. High-Resolution Imaging and 3-D Reconstruction of Precession Targets by Exploiting Sparse Apertures［J］. IEEE Transactions on Aerospace and Electronic Systems， 2017， 53（3）： 1212-1220.
6	WANG Feng， XU Feng， JIN Yaqiu. Three-Dimensional Reconstruction from a Multiview Sequence of Sparse ISAR Imaging of a Space Target［J］. IEEE Transactions on Geoscience and Remote Sensing， 2018， 56（2）： 611-620.
7	WANG Yong， JIANG Yicheng. ISAR Imaging for Three-Dimensional Rotation Targets Based on Adaptive Chirplet Decomposition［J］. Multidimensional Systems and Signal Processing， 2010， 21（1）： 59-71.
8	NING Yu， ZHOU Feng， BAI Xueru， et al. A Method for 3-D ISAR Imaging of Space Debris［J］. IEEE Transactions on Aerospace and Electronic Systems， 2019， 55（2）： 864-876.
9	刘承兰，高勋章，黎湘. 干涉式逆合成孔径雷达成像技术综述［J］. 信号处理， 2011， 27（5）： 737-748.
	LIU Chenglan， GAO Xunzhang， LI Xiang. Review of Interferometric ISAR Imaging［J］. Signal Processing， 2011， 27（5）： 737-748.
10	TENG Xiumin， LI Daojing， LI Liechen， et al. Cross-Track Three Apertures Millimeter Wave SAR Side-Looking Three-Dimensional Imaging［J］. Journal of Electronics （China）， 2012， 29（5）： 375-382.
11	周汉飞，李禹，粟毅. 利用多角度SAR数据实现三维成像［J］. 电子与信息学报， 2013， 35（10）： 2467-2474.
	ZHOU Hanfei， LI Yu， SU Yi. Three-Dimensional Imaging with Multi-Aspect SAR Data［J］. Journal of Electronics & Information Technology， 2013， 35（10）： 2467-2474.
12	王昕，郭宝锋，尚朝轩. 基于二维ISAR图像序列的雷达目标三维重建方法［J］. 电子与信息学报， 2013， 35（10）： 2475-2480.
	WANG Xin， GUO Baofeng， SHANG Zhaoxuan. 3D Reconstruction of Target Geometry Based on 2D Data of Inverse Synthetic Aperture Radar Images［J］. Journal of Electronics & Information Technology， 2013， 35（10）： 2475-2480.
13	MCFADDEN F E. Three-Dimensional Reconstruction from ISAR Sequences［C］∥Radar Sensor Technology and Data Visualization. Bellingham： SPIE， 2002： 58-67.
14	付耀文，李亚楠，黎湘. 基于MFT的非匀速转动目标干涉ISAR三维成像方法［J］. 宇航学报， 2012， 33（6）： 769-775.
	FU Yaowen， LI Yanan， LI Xiang. A 3-D InISAR Imaging Method for Non-Uniformly Rotating Target Based on Match Fourier Transform［J］. Journal of Astronautics， 2012， 33（6）： 769-775.
15	云日升. 多基站ISAR三维转动转台目标成像研究［J］. 电子与信息学报， 2010， 32（7）： 1692-1696.
	YUN Risheng. Multi-Static ISAR Three-Dimension Turntable Imaging and Simulation［J］. Journal of Electronics & Information Technology， 2010， 32（7）： 1692-1696.
16	LIU Xionghou， SUN Chao， YI Feng， et al. Underwater Three-Dimensional Imaging Using Narrowband MIMO Array［J］. Science China Physics， Mechanics and Astronomy， 2013， 56（7）： 1346-1354.
17	XIN Hongcai， BAI Xia， SONG Yue， et al. ISAR Imaging of Target with Complex Motion Associated with the Fractional Fourier Transform［J］. Digital Signal Processing， 2018， 83： 332-345.
18	CHEN V C. The Micro-Doppler Effect in Radar［M］. Boston： Artech House， 2011.
19	HE Xingyu， TONG Ningning， HU Xiaowei， et al. High-Resolution Three-Dimensional Reconstruction for Precession Targets Based on Multivariant Back-Projection［J］. Multidimensional Systems and Signal Processing， 2018， 29（4）： 1711-1726.
