基于改进Clean算法的ISAR像目标轮廓提取方法

doi:10.3969/j.issn.1009-086x.2025.02.017

摘要/Abstract

摘要：

针对逆合成孔径雷达（inverse synthetic aperture radar, ISAR）图像目标轮廓特征提取的现有方法精度不高的问题，提出了一种基于改进Clean算法的ISAR像目标轮廓提取方法。先根据噪声随机出现的特点，建立散射点提取优化函数，并通过迭代Clean方法尽可能提取更多的微弱散射点；针对Clean算法的后处理，采用了基于连通性分析的散射点质量评估方法，对Clean算法提取的散射点进行去噪，并保留目标本体的散射点集；最后对散射点集，使用Alpha-Shape和小波滤波处理获得目标轮廓。仿真和实测数据处理结果表明，所提方法和现有的轮廓提取方法相比，轮廓特征提取精度更高，且抗噪声性能更好。

关键词: 逆合成孔径雷达图像, 轮廓提取, Clean算法, 优化迭代, 噪点去除

Abstract:

Traditional methods can extract target contour features from inverse synthetic aperture radar （ISAR） images. However， they have the problem of low accuracy. Therefore， this article proposes a target contour extraction method from ISAR images based on an improved Clean algorithm. Based on the random occurrence of noise， this article establishes an optimization function for scattering point extraction， and uses the iterative Clean method to extract as many weak scattering points as possible. A scattering point quality evaluation method based on connectivity analysis is introduced. This method is used in the post-processing of the Clean algorithm. It denoises the points extracted by the Clean algorithm and preserves the scattering points of the target. The scattering point set is processed with alpha-shape and wavelet filtering to get the target contour. The simulation and measured data processing results show that this method gives more accurate contour than existing methods. It also has better noise resistance.

Key words: inverse synthetic aperture radar （ISAR） image, contour extraction, Clean algorithm, optimized iteration, noise point removal

中图分类号:

TN95

范宇哲, 范林刚, 张志衡, 陈成增. 基于改进Clean算法的ISAR像目标轮廓提取方法[J]. 现代防御技术, 2025, 53(2): 156-166.

Yuzhe FAN, Lingang FAN, Zhiheng ZHANG, Chengzeng CHEN. Contour Extraction Method of ISAR Image Object Based on Improved Clean Algorithm[J]. Modern Defense Technology, 2025, 53(2): 156-166.

图/表 15

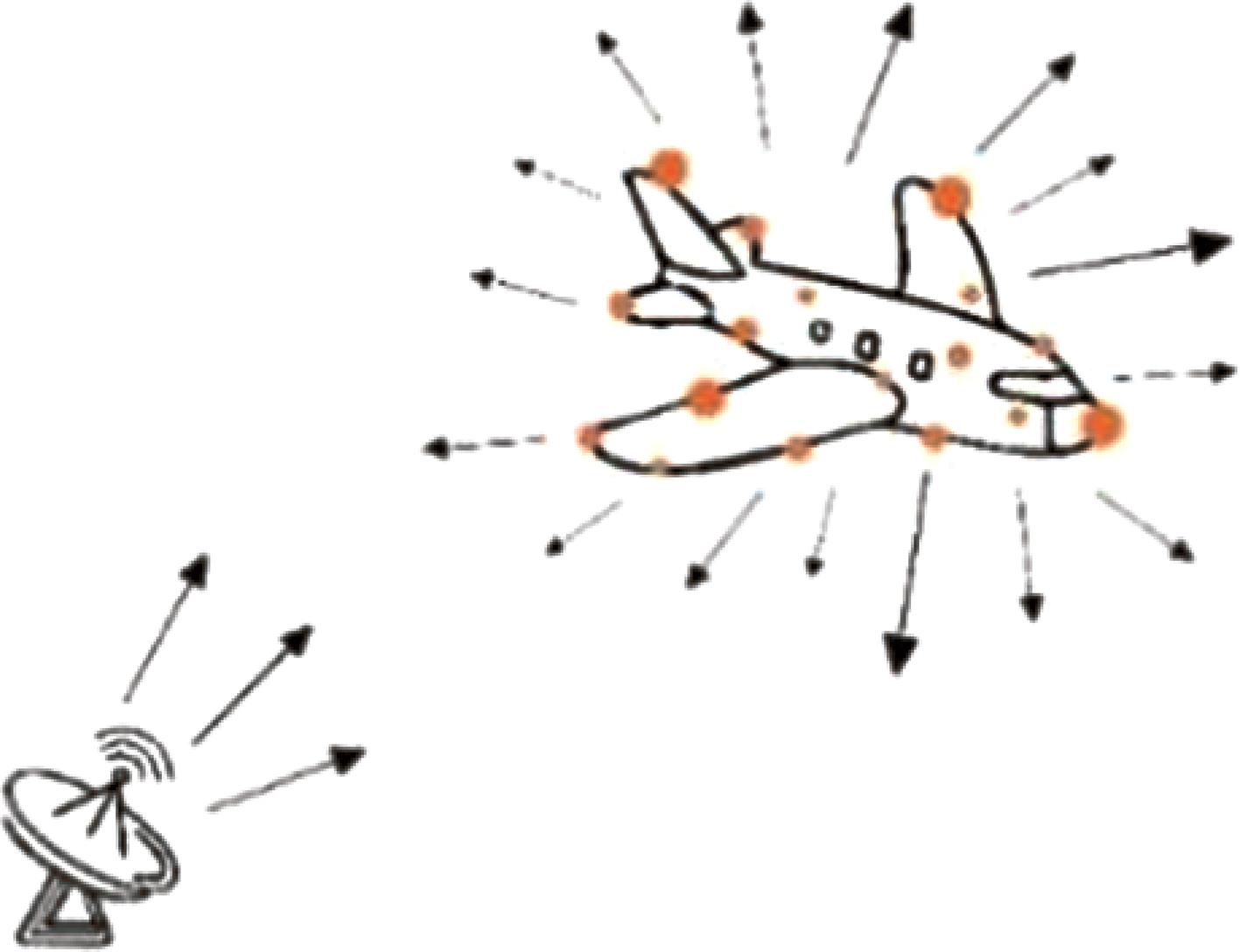

图1 目标等效散射点示意图

Fig. 1 Schematic diagram of target equivalent scattering points

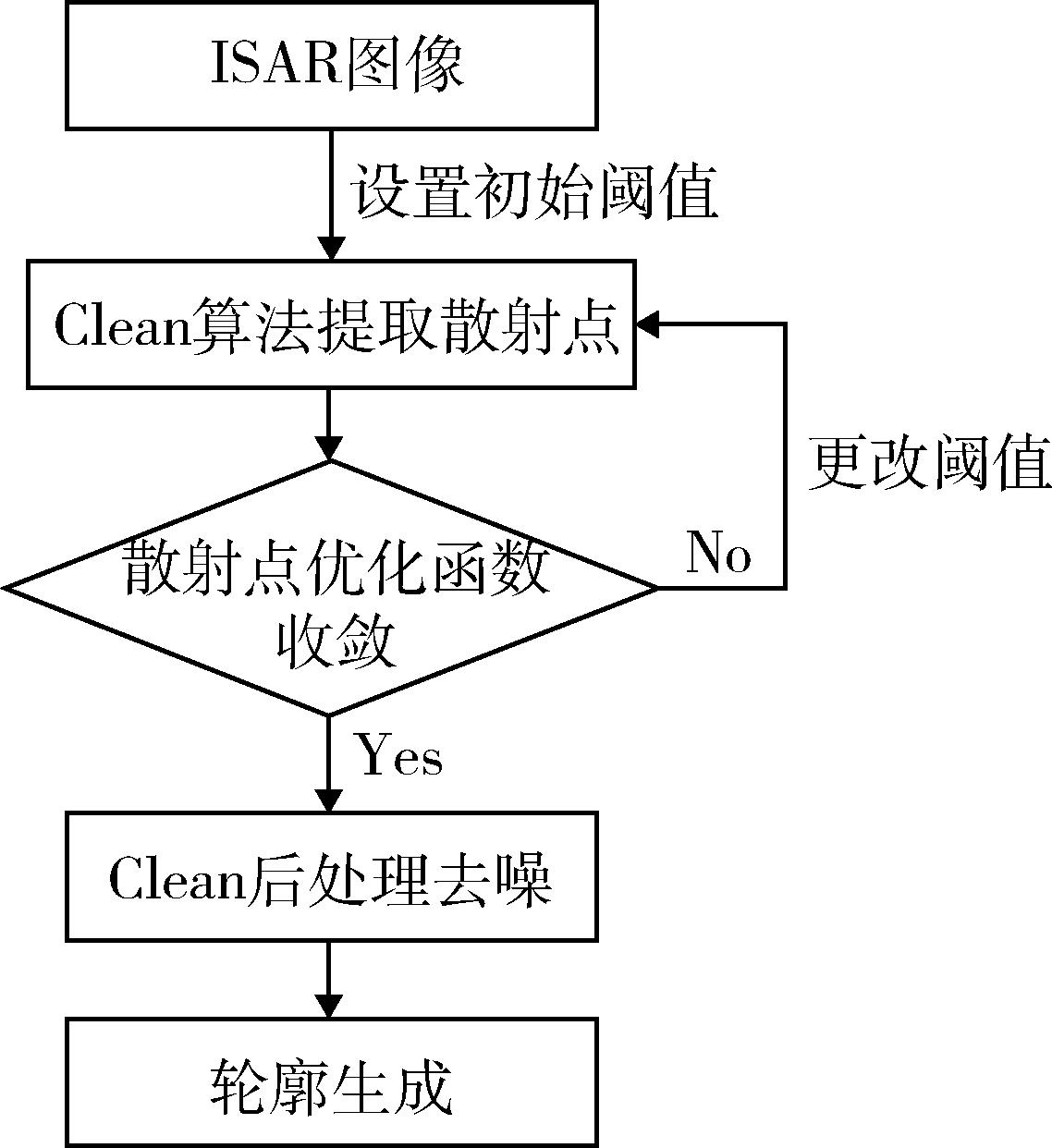

图2 轮廓提取的流程

Fig. 2 Process of contour extraction

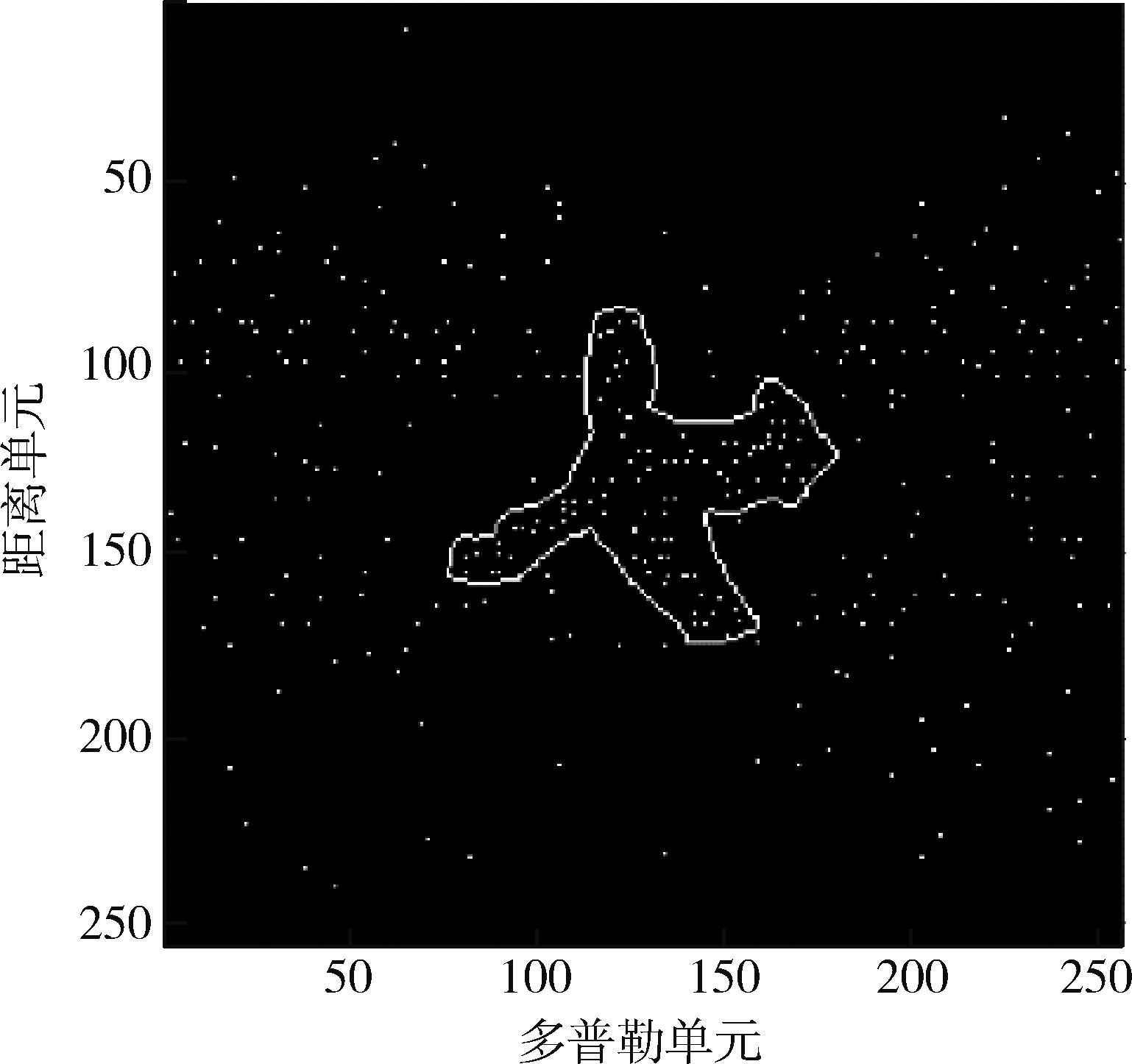

图3 优化阈值的Clean算法提取的点

Fig. 3 Points extracted by Clean algorithm based on optimizing threshold

图4 去除孤立点

Fig. 4 Removing isolated points

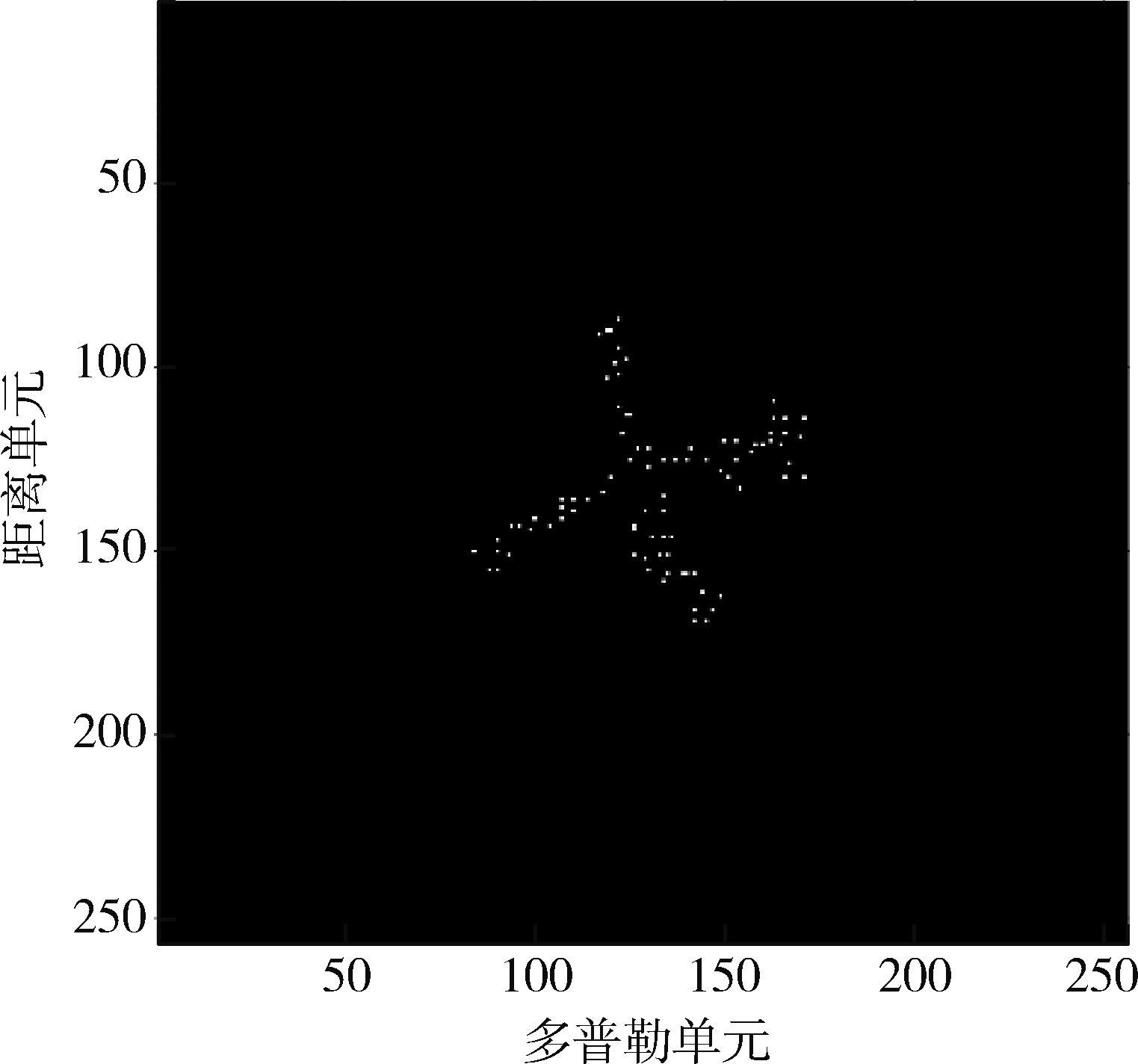

图5 保留最大连通集

Fig. 5 Preserving the maximum connected set

图6 目标边界点的连线形成的轮廓

Fig. 6 Contour formed by the line connecting the target boundary points

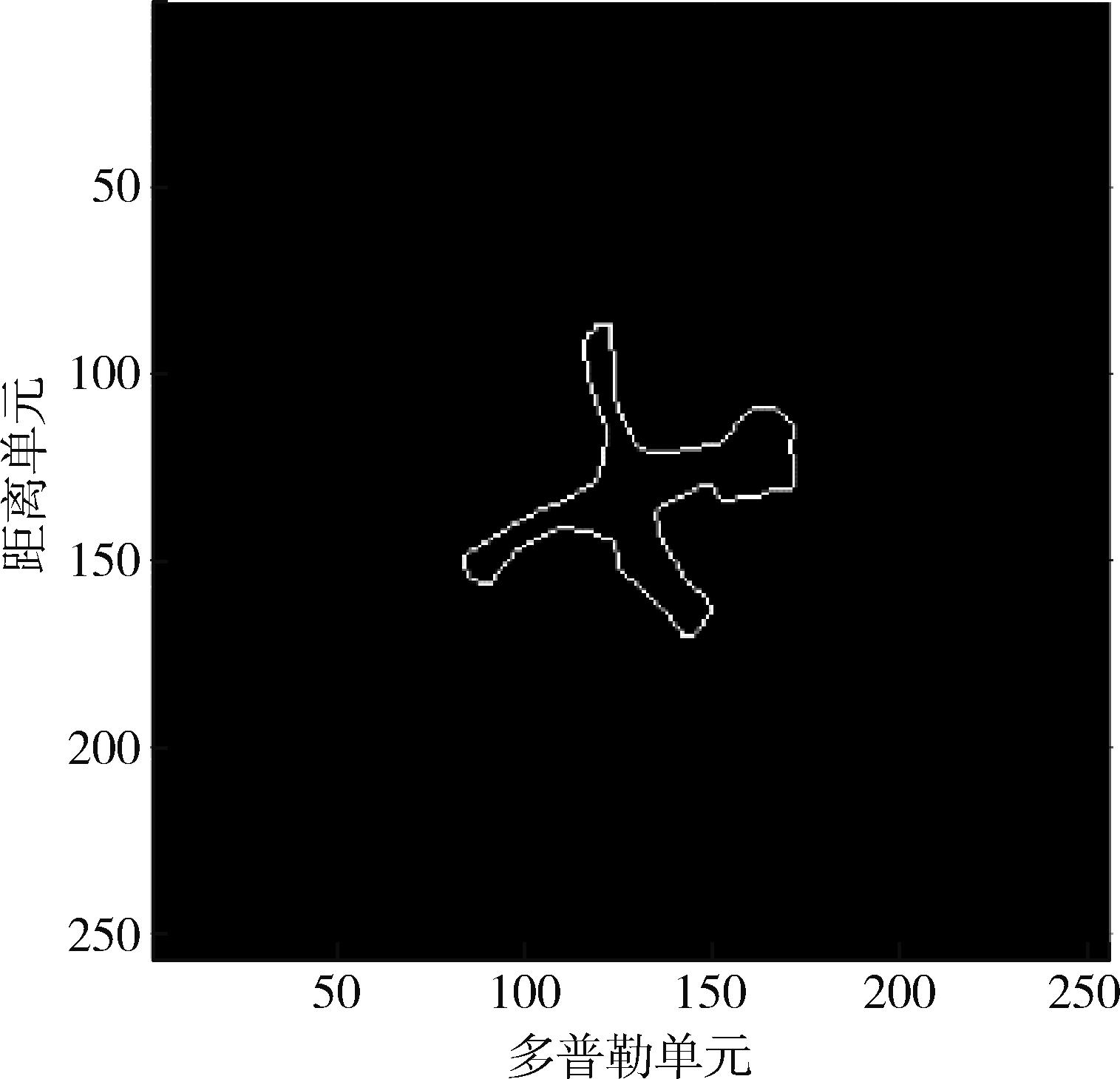

图7 小波滤波后的轮廓

Fig. 7 Contour after wavelet filtering

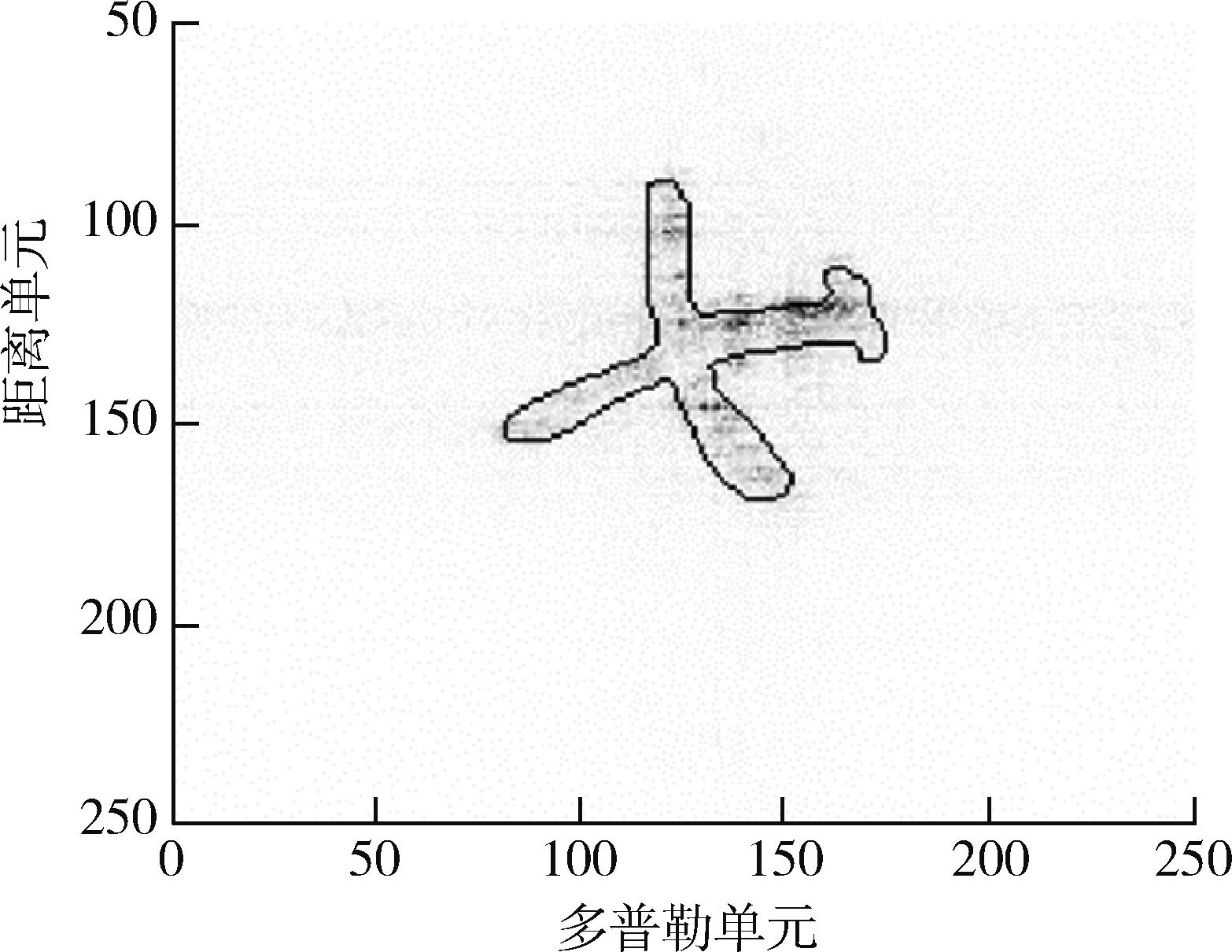

图8 卫星仿真数据的人工提取轮廓

Fig. 8 Artificial contour extraction from satellite simulation data

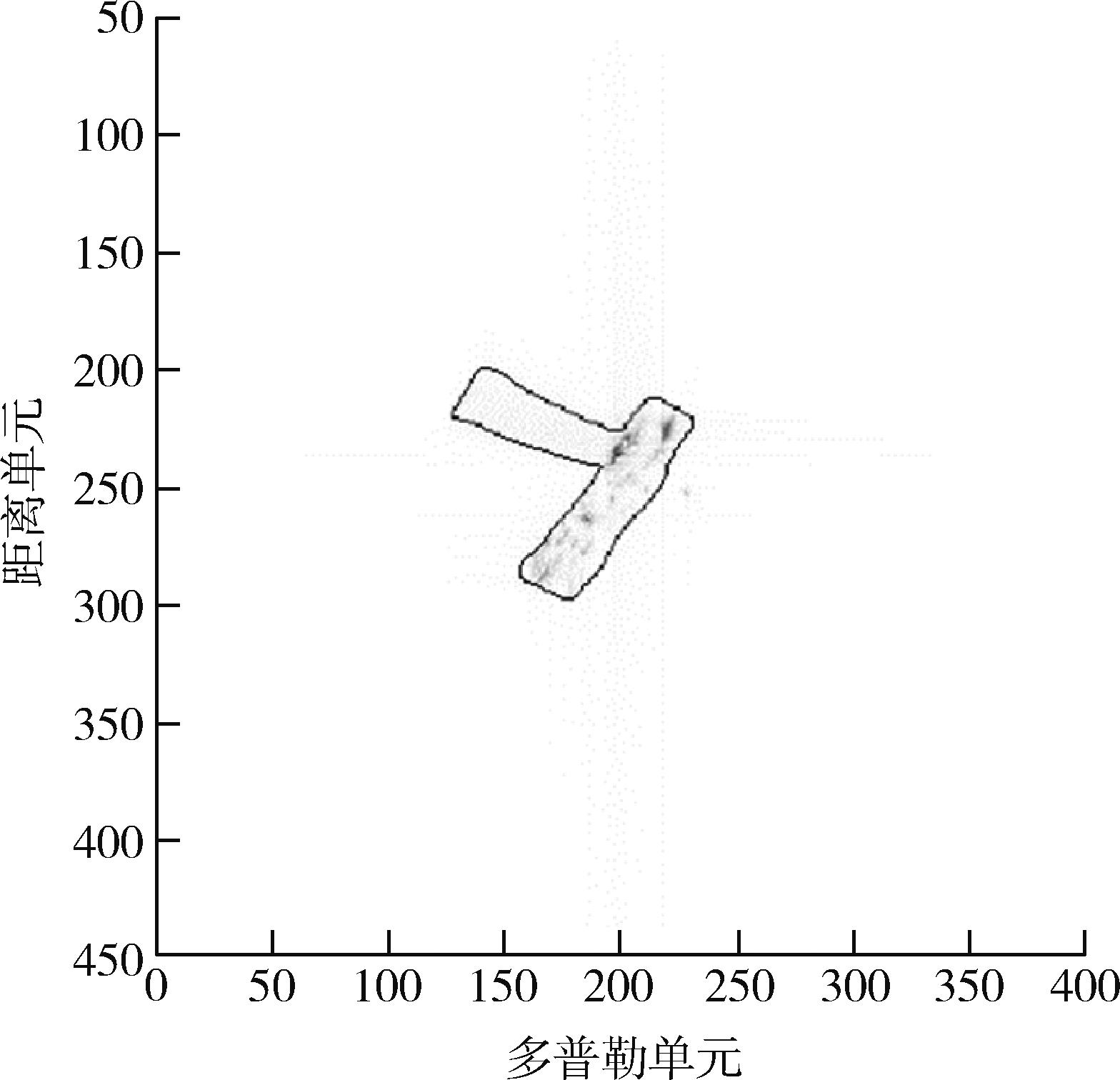

图9 Yak42数据的人工提取轮廓

Fig. 9 Artificial contour extraction from Yak42 data

图10 卫星仿真数据的轮廓提取方法比较

Fig. 10 Comparison of contour extraction methods for satellite simulation data

表1 不同方法的卫星仿真数据轮廓提取效果及运算时间

Table 1 Effect and operation time of contour extraction from satellite simulation data using different methods

轮廓提取方法	Hausdorff距离	SSIM	$P F O M$	$R N$	运行时间/s
Canny算子	20.615	0.969	0.380	0.301	1.33
自适应收敛方法	11.890	0.976	0.524	-0.604	20.78
常规Clean算法	11.402	0.976	0.563	-0.445	2.34
本文方法	10.630	0.978	0.574	-0.290	6.19

表1 不同方法的卫星仿真数据轮廓提取效果及运算时间

Table 1 Effect and operation time of contour extraction from satellite simulation data using different methods

轮廓提取方法	Hausdorff距离	SSIM	$P F O M$	$R N$	运行时间/s
Canny算子	20.615	0.969	0.380	0.301	1.33
自适应收敛方法	11.890	0.976	0.524	-0.604	20.78
常规Clean算法	11.402	0.976	0.563	-0.445	2.34
本文方法	10.630	0.978	0.574	-0.290	6.19

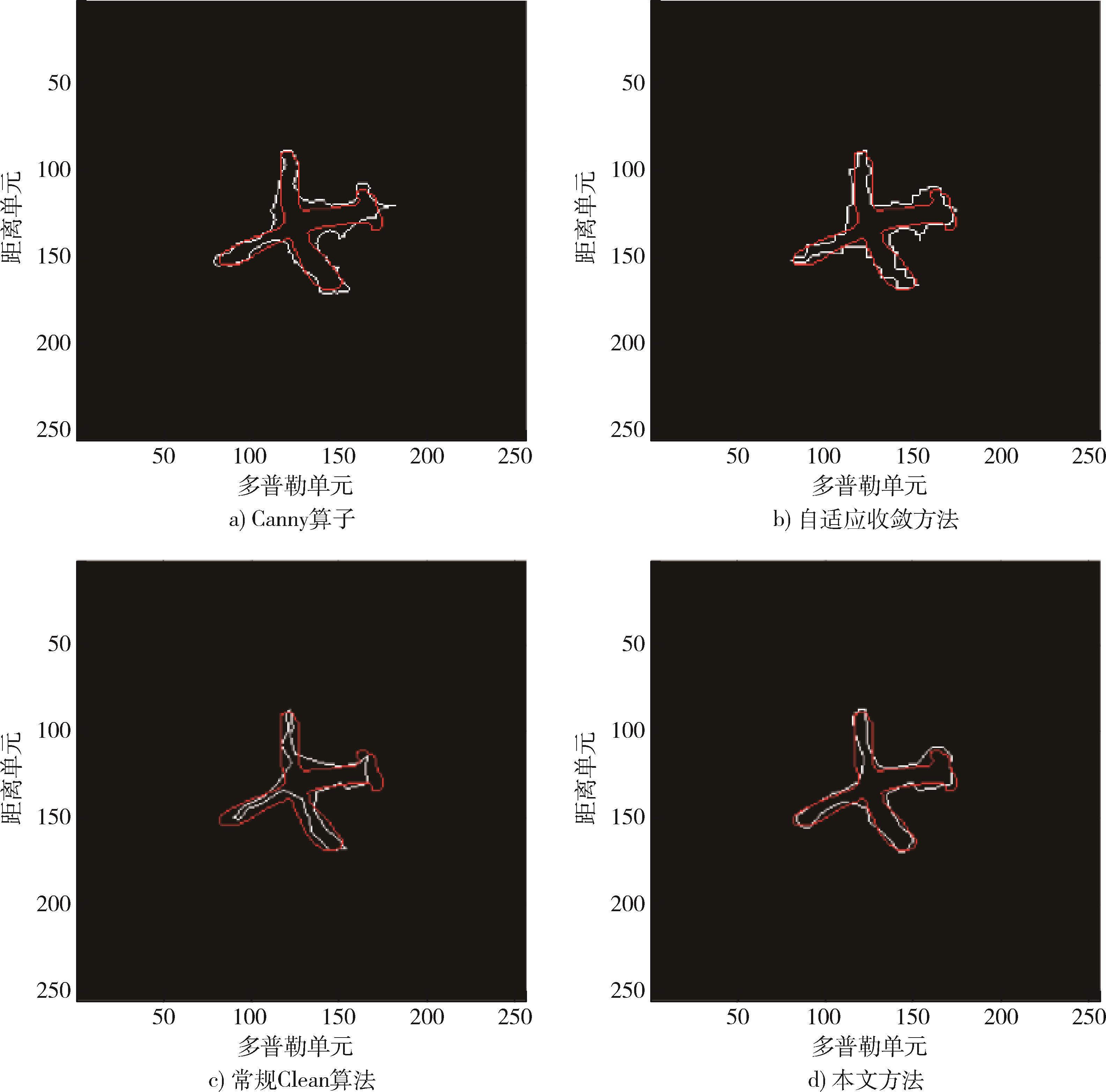

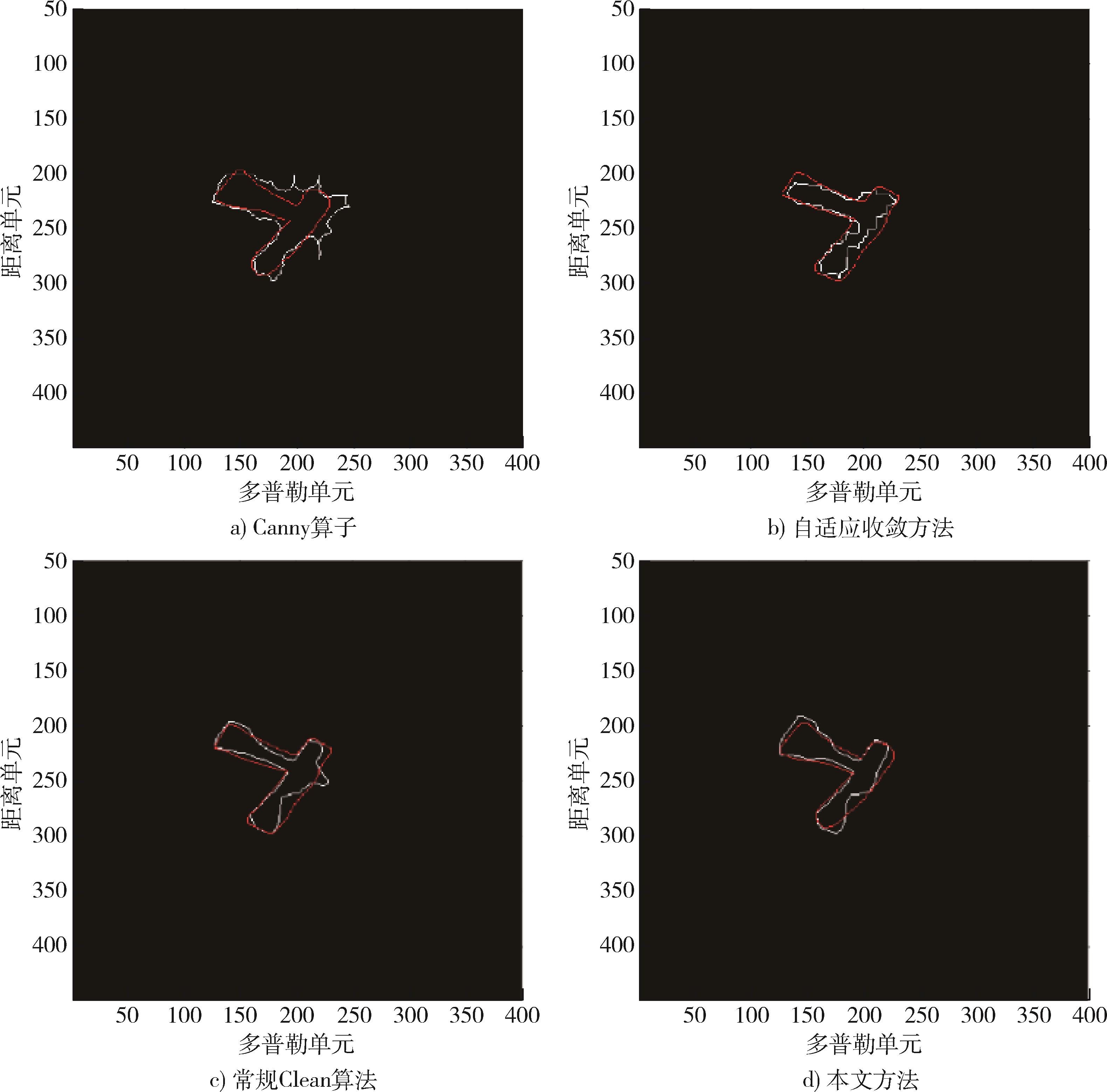

图11 Yak42实测数据的轮廓提取方法比较

Fig. 11 Comparison of contour extraction methods for Yak42 measured data

表2 不同方法的Yak42实测数据轮廓提取效果及运算时间

Table 2 Effect and operation time of contour extraction from Yak42 measured data using different methods

轮廓提取方法	Hausdorff距离	SSIM	$P F O M$	$R N$	运行时间/s
Canny算子	9.434	0.939	0.692	0.052	1.44
自适应收敛方法	9.000	0.938	0.689	-0.092	15.35
常规Clean算法	9.291	0.941	0.523	-0.735	1.98
本文方法	6.325	0.943	0.709	-0.018	6.82

表2 不同方法的Yak42实测数据轮廓提取效果及运算时间

Table 2 Effect and operation time of contour extraction from Yak42 measured data using different methods

轮廓提取方法	Hausdorff距离	SSIM	$P F O M$	$R N$	运行时间/s
Canny算子	9.434	0.939	0.692	0.052	1.44
自适应收敛方法	9.000	0.938	0.689	-0.092	15.35
常规Clean算法	9.291	0.941	0.523	-0.735	1.98
本文方法	6.325	0.943	0.709	-0.018	6.82

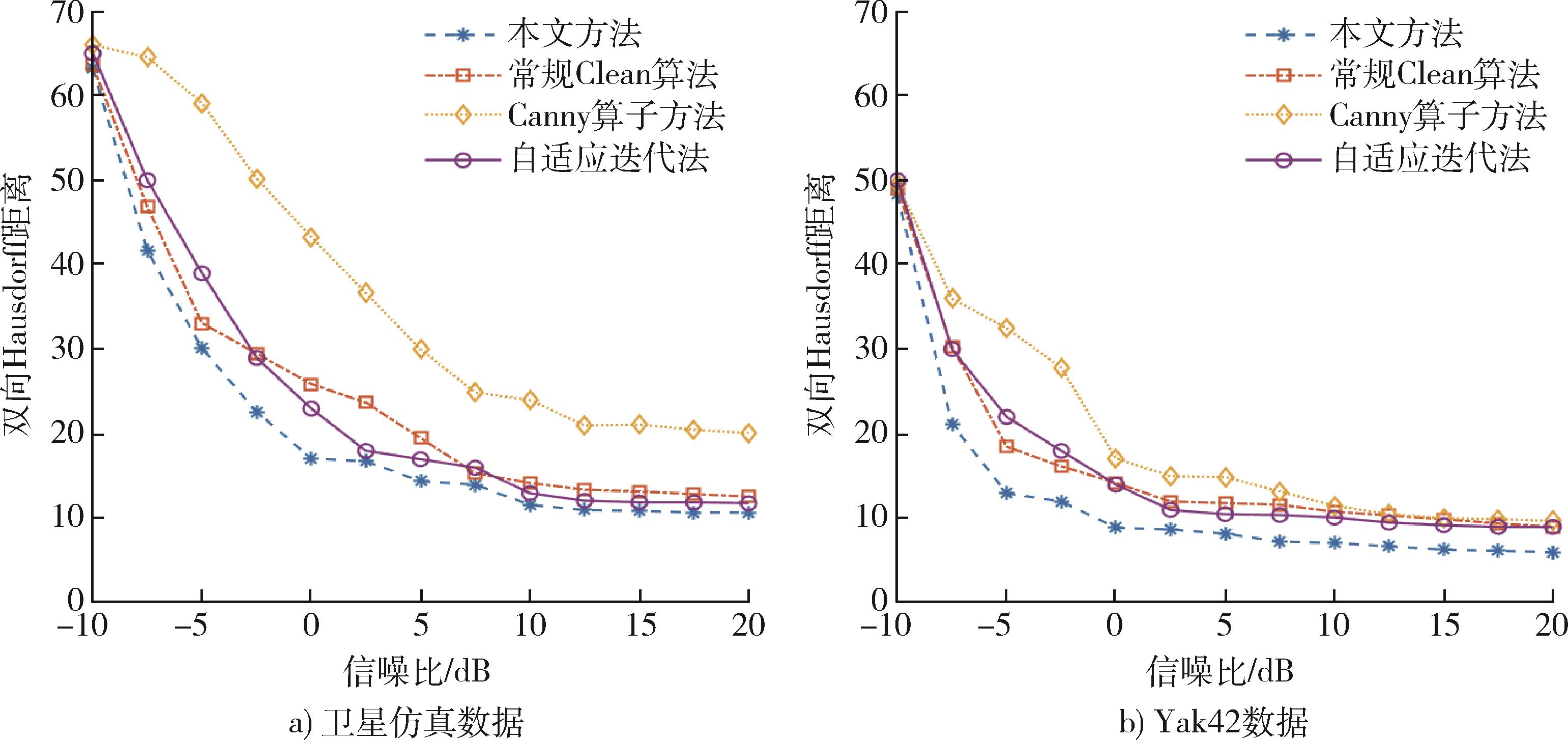

图12 Hausdorff距离-信噪比曲线

Fig. 12 Hausdorff distance-SNR curve

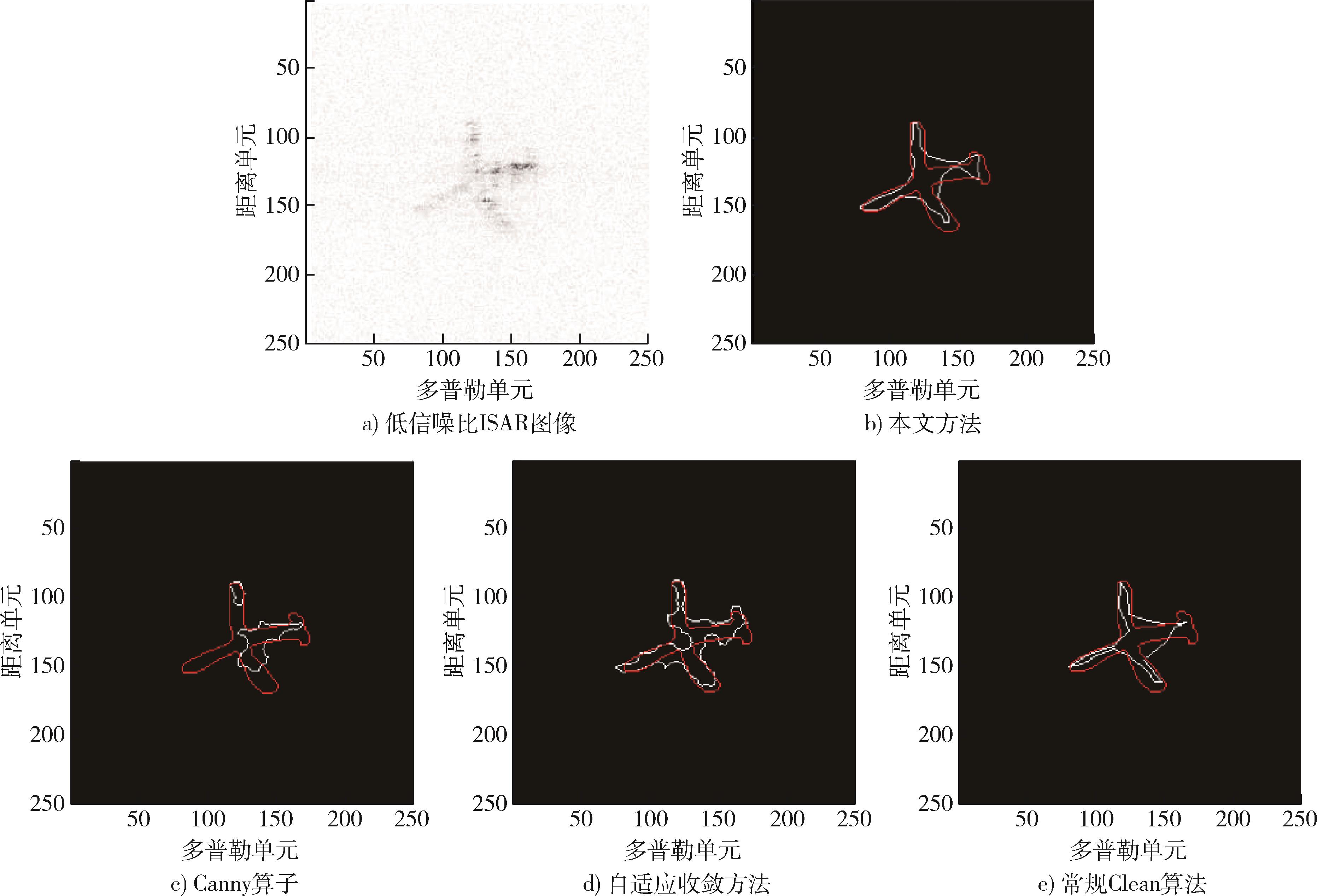

图13 低信噪比下的轮廓提取结果

Fig. 13 Contour extraction results under low signal-to-noise ratio
