国外地面装备伪装器材进展研究

doi:10.3969/j.issn.1009-086x.2025.02.003

摘要/Abstract

摘要：

伪装防护是防空反导地面装备对抗空天侦察和精确打击的有效手段之一。重点研究了近几年国外地面装备伪装防护器材的发展动态，梳理了国外瑞典萨博防务（SAAB）、以色列Fibrotex科技（Fibrotex）、美国i2K防御（i2K defense）、俄罗斯Rusbal等研究机构的新技术进展，分析了国外地面装备隐真和示假技术途径发展趋势，为未来防空反导体系地面装备伪装防护技术发展提供借鉴，对提升攻防对抗环境下装备生存能力和作战效能具有重要意义。

关键词: 伪装防护, 反侦察, 隐真, 示假, 生存能力

Abstract:

Camouflage & protection is one of the effective means for air-defense and anti-missile ground equipment against enemy air reconnaissance and precision strike.The development trend of camouflage & protection equipment of foreign ground weapons in recent years is traced. The new technology progress of foreign research institutions is also summarized， such as Sweden Saab Defense Group （SAAB）， Israel Fibrotex Technology Company （Fibrotex）， the United States i2K Defense Company （i2K defense）， Russia Rusbal Company， etc. Furthermore， the development trend of camouflage and disguise technology approaches of foreign ground equipment is analyzed， which could provide reference for the development of camouflage & protection technology of Chinese ground equipment， and is significantly benefit for improving the survivability and combat effectiveness of air-defense and anti-missile system in the environment of offense and defense confrontation.

Key words: camouflage & protection, counter-reconnaissance, conceal, disguise, survivability

中图分类号:

E951.4

李幸豪, 薛清华, 贾彦翔, 张冲, 孙志岗, 杨向东. 国外地面装备伪装器材进展研究[J]. 现代防御技术, 2025, 53(2): 27-36.

Xinghao LI, Qinghua XUE, Yanxiang JIA, Chong ZHANG, Zhigang SUN, Xiangdong YANG. Research on Progress of Foreign Camouflage Equipment for Ground-Based Weapons[J]. Modern Defense Technology, 2025, 53(2): 27-36.

图/表 14

表1 瑞典SAAB防务公司的超轻伪装网（ULCAS）性能参数

Table 1 ULCAS performance from Swedish SAAB

项目	性能要求
可见光	图案和颜色可模仿预设地形背景，采用低光泽度设计，使网与周围环境融为一体，并用随机图案来避免物体的对称形状
近红外	模拟预设环境中植被、岩石、沙子和土壤的近红外反射特性
热红外	低红外发射率，合理设计散热结构，降低热红外探测识别概率
雷达	对抗1~100 GHz范围内的雷达侦察探测和寻的导弹
材料	可在-20℃~+80℃间使用；满足其他耐有机溶剂、耐盐雾环境等要求

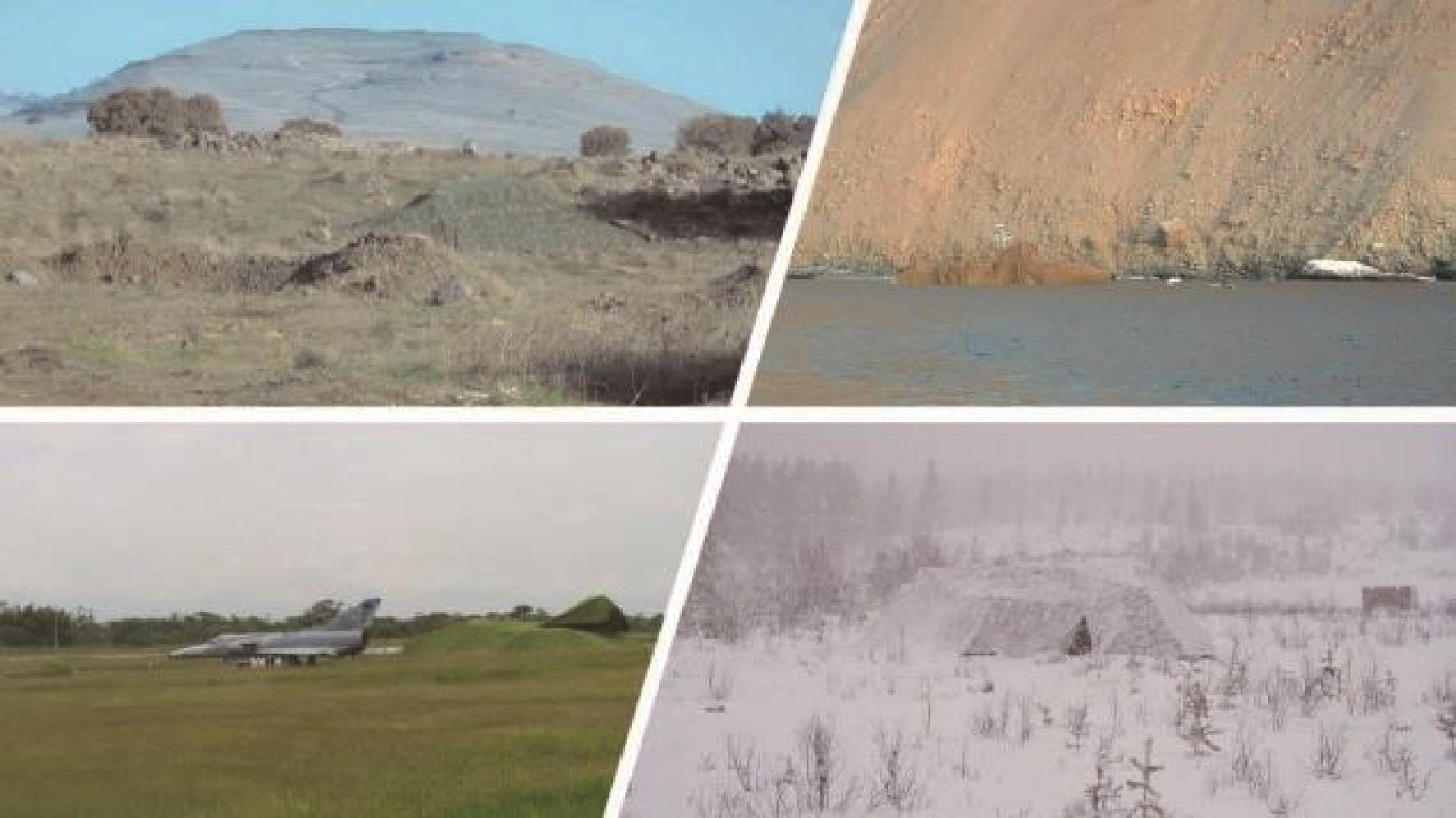

图1 Fibrotex公司研发的适应不同背景环境的伪装网

Fig. 1 Camouflage nets developed by Fibrotex for different backgrounds

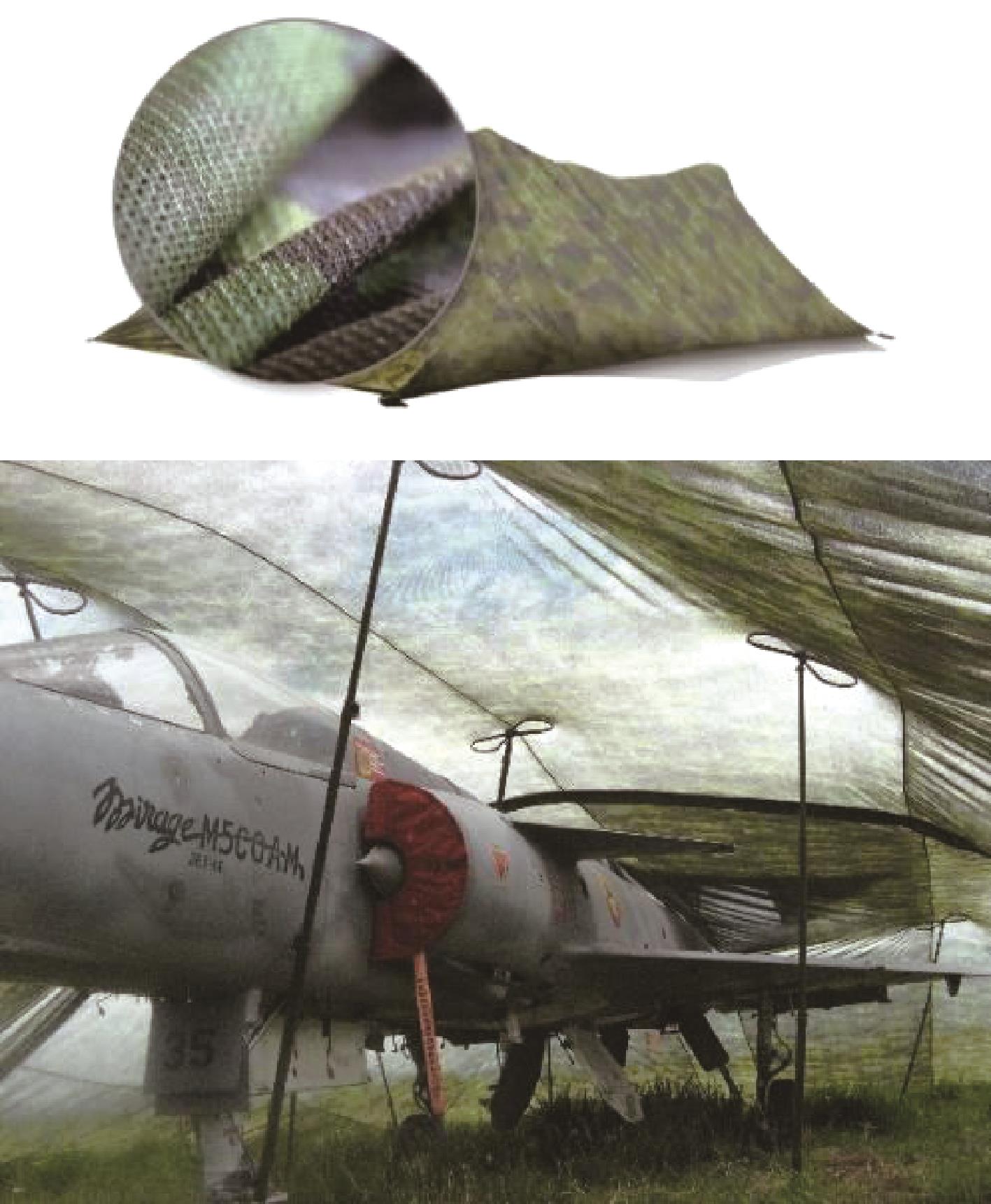

图2 超轻型迷彩伪装网的微观结构和架设效果

Fig. 2 Microstructure and deployment of ultra- light camouflage nets

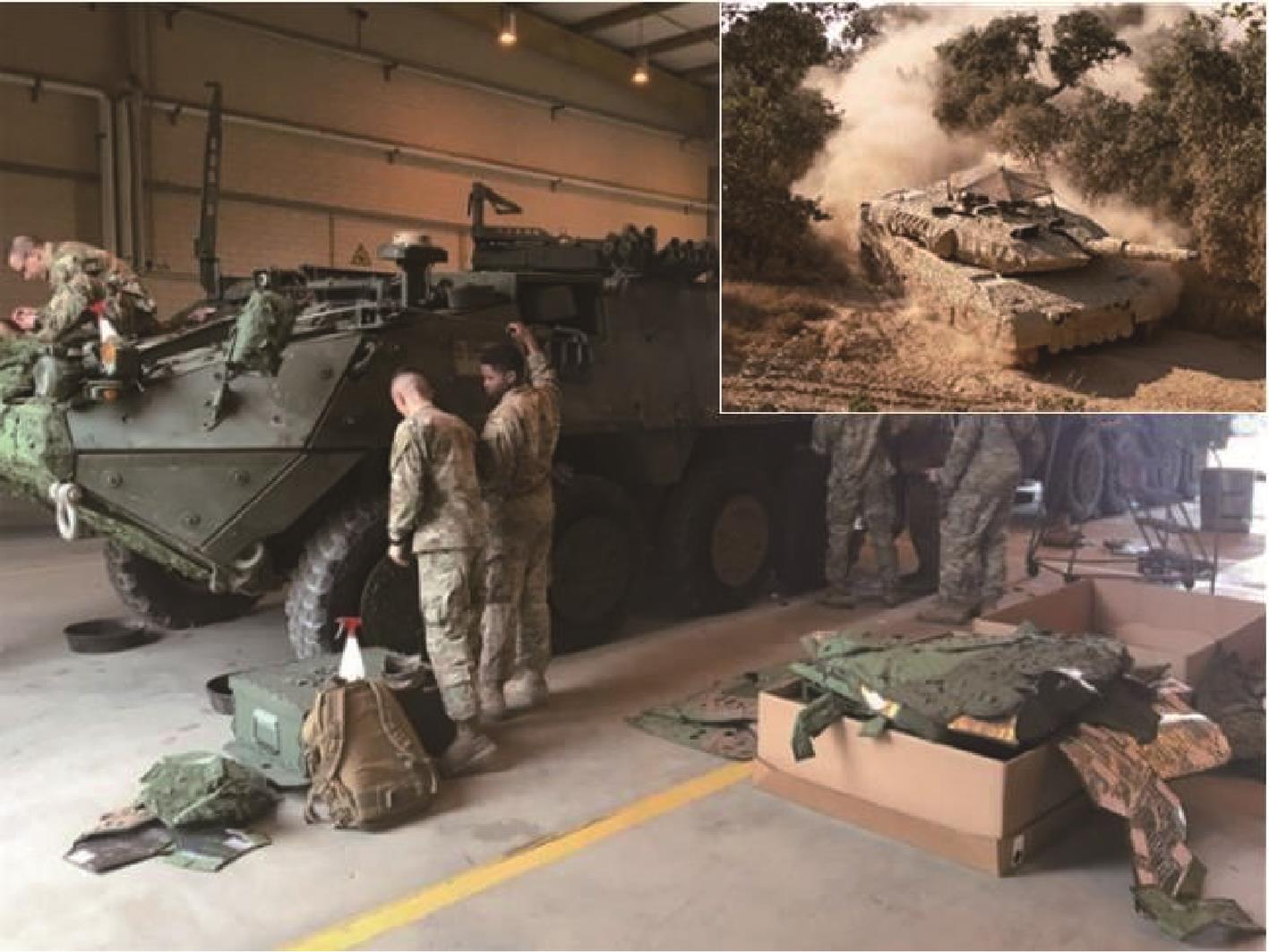

图3 地面装备安装移动伪装系统的过程和安装完成效果图

Fig. 3 Installation and completion effect diagram of mobile camouflage system for ground equipment installation

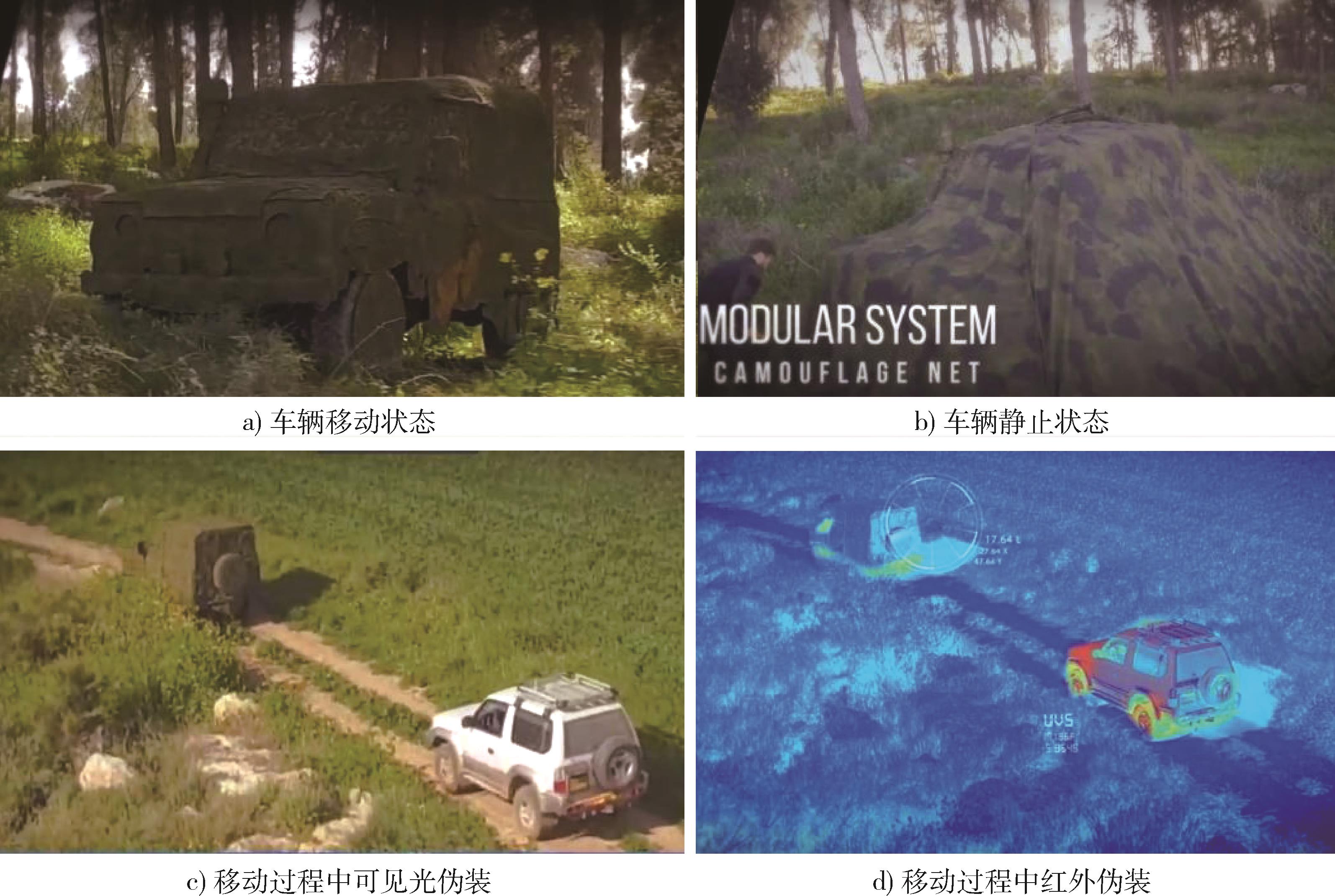

图4 移动伪装系统使用场景

Fig. 4 Usage scenarios of mobile camouflage system

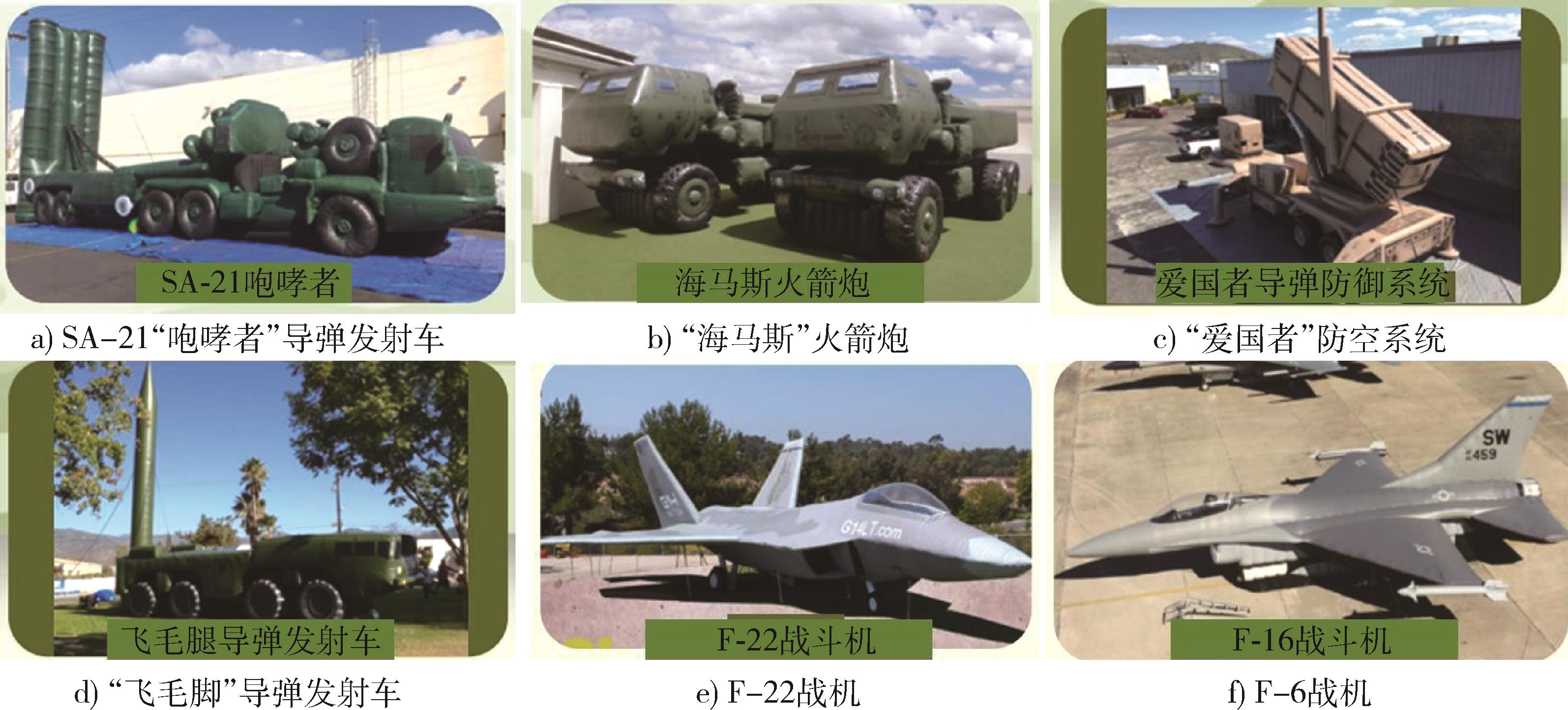

图5 美国i2K防御公司的充气假目标

Fig. 5 Inflatable dummy targets of US i2K defense company

图6 波兰Lubawa公司的充气假目表

Fig. 6 Inflatable dummy targets of Poland Lubawa company

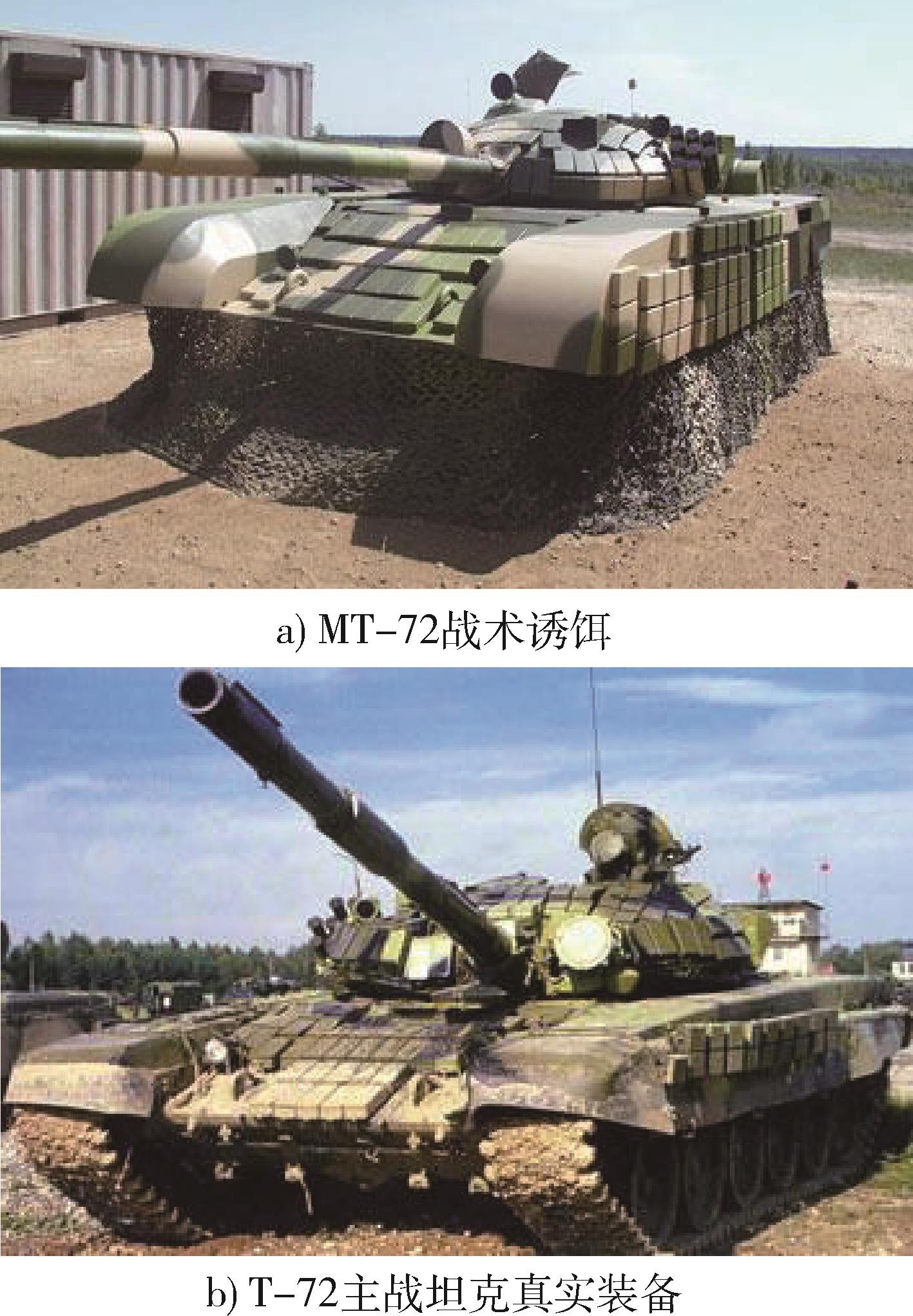

图7 MT-72战术诱饵和T-72主战坦克真实装备

Fig. 7 The MT-72 tactical decoy and T-72 tank

表2 MT-72战术诱饵的性能指标要求

Table 2 Performance for MT-72 tactical decoy

条目	指标要求
外壳	金属
诱饵质量/kg	3 500以内
部署时间/min	20
撤收时间/min	30
模拟的光谱波段	光学、红外、雷达
战术动作	200 m内移动、模拟转塔旋转等

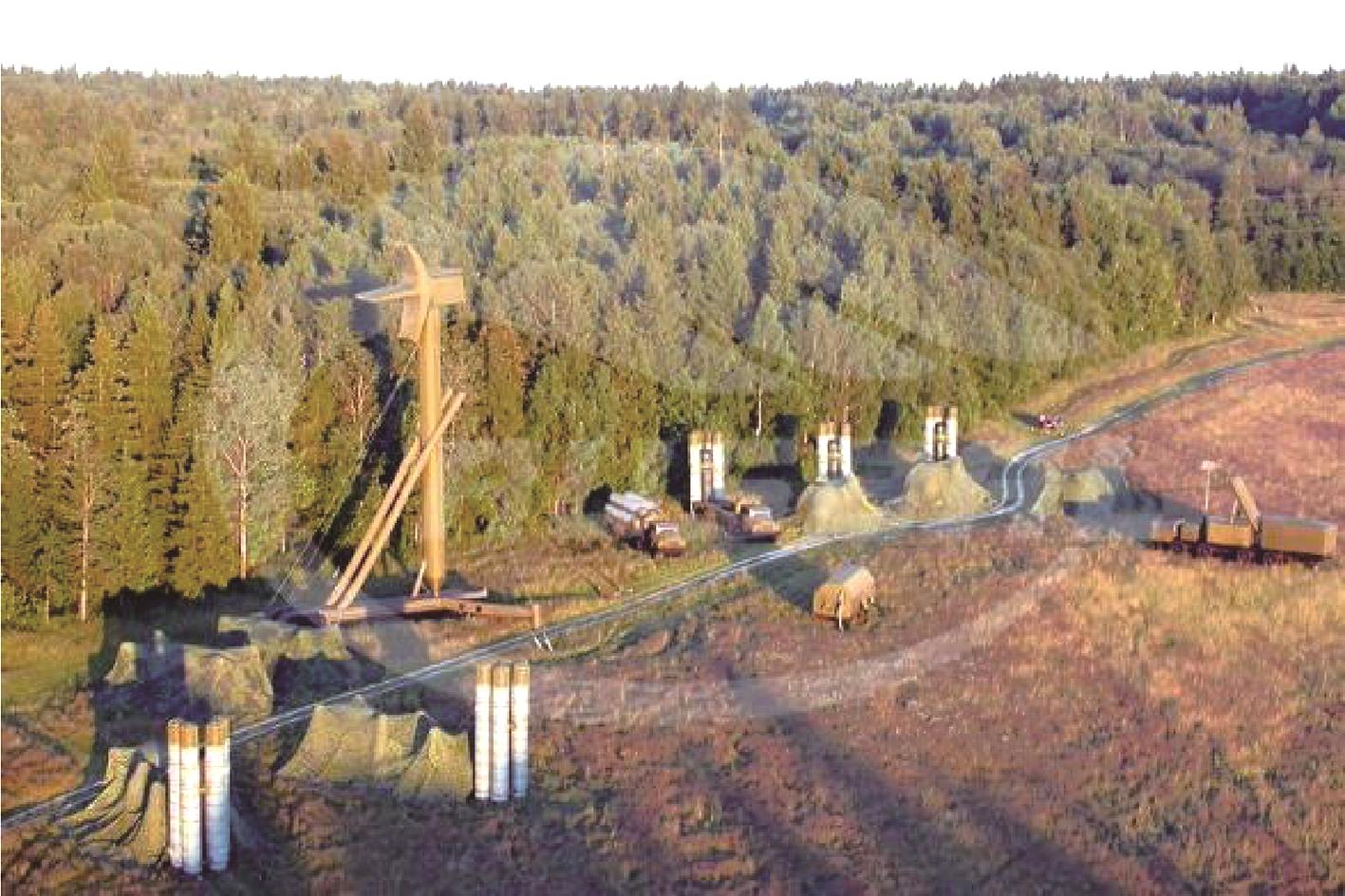

图8 防空武器系统整编火力单元假目标

Fig. 8 Dummy targets for anti-aircraft weapon system firepower unit

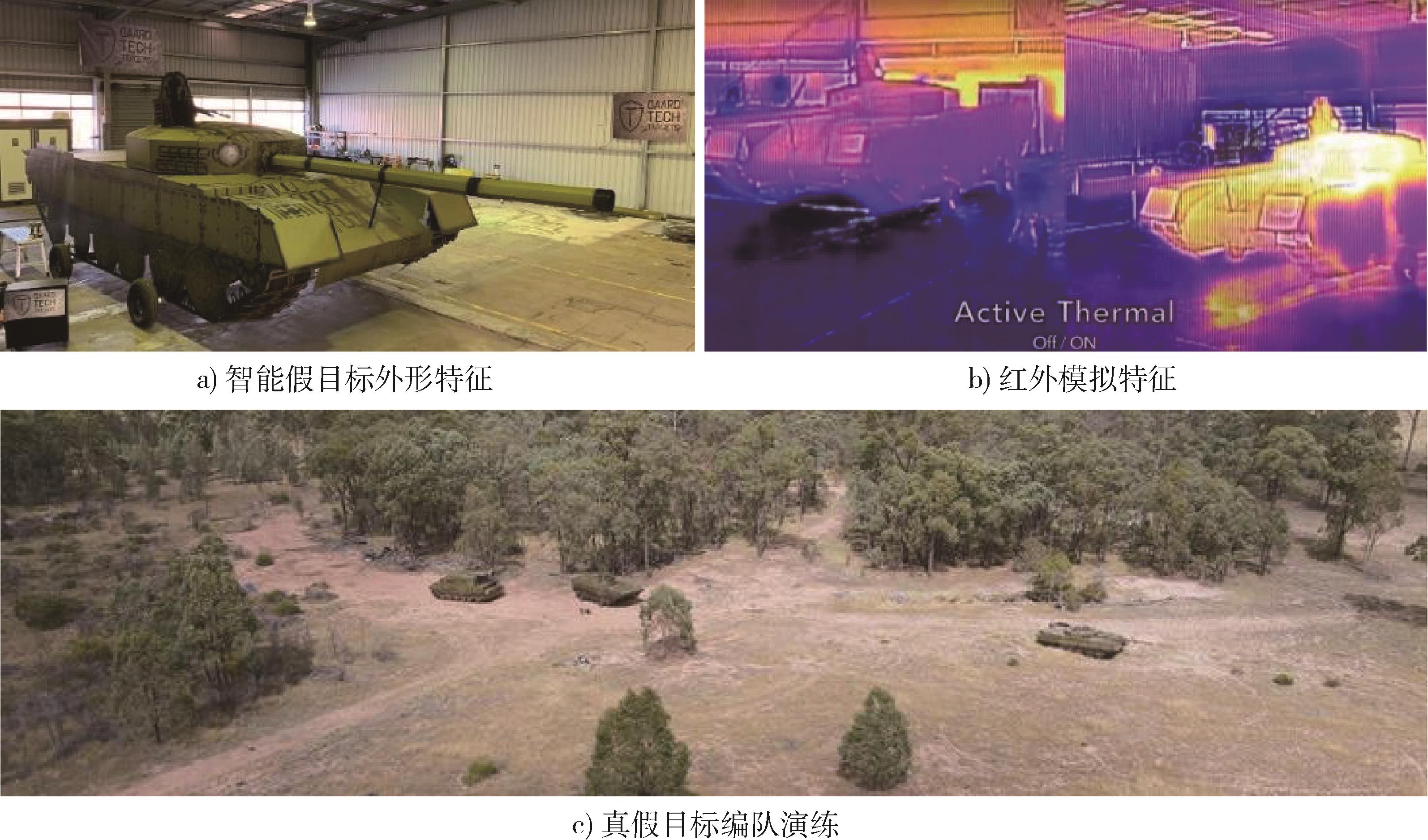

图9 智能假目标

Fig. 9 Intelligent dummy target

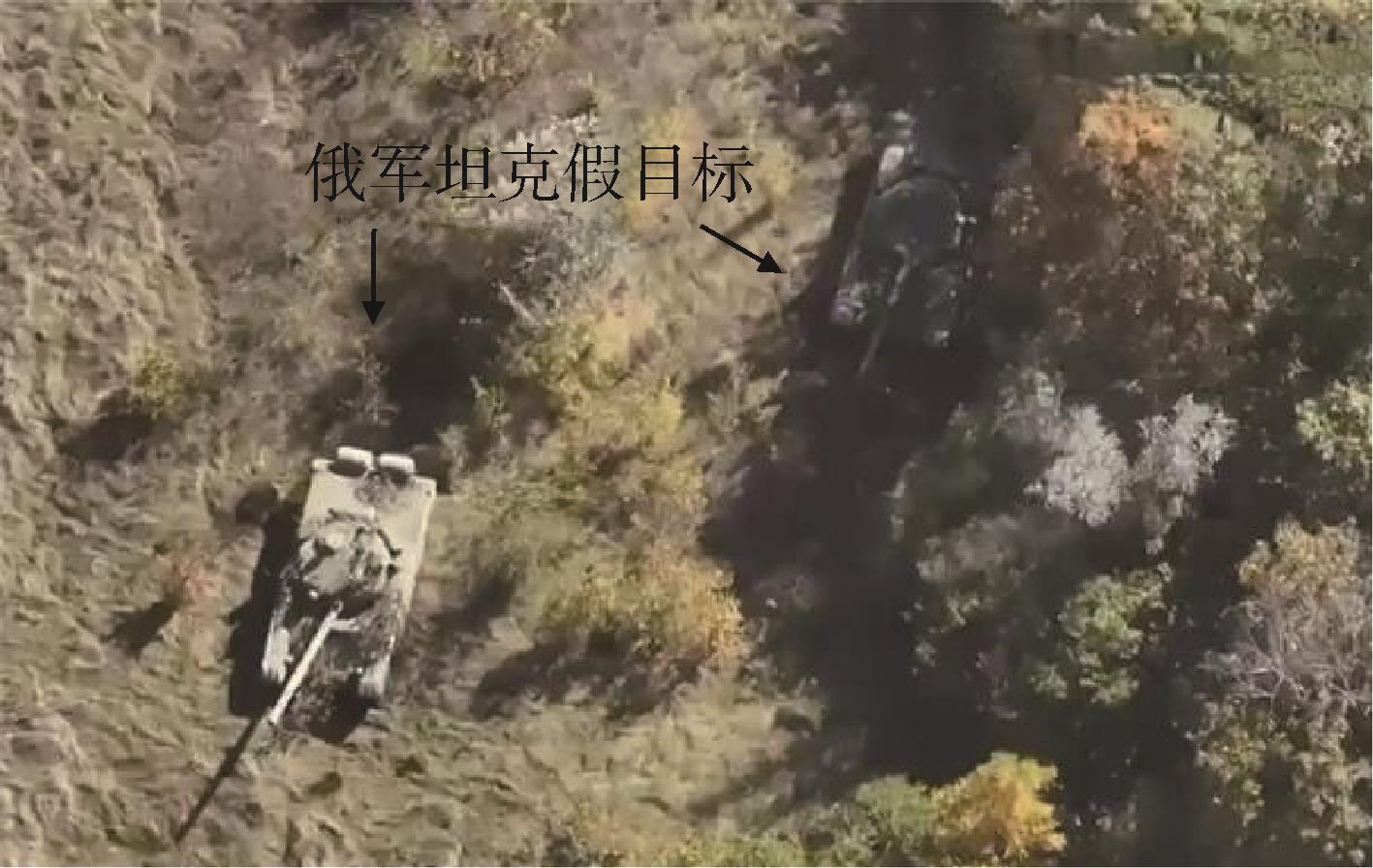

图10 无人机视角下T-72B坦克充气假目标

Fig.10 Inflatable dummy target of T-72b tank from the perspective of unmanned aerial vehicle in the air

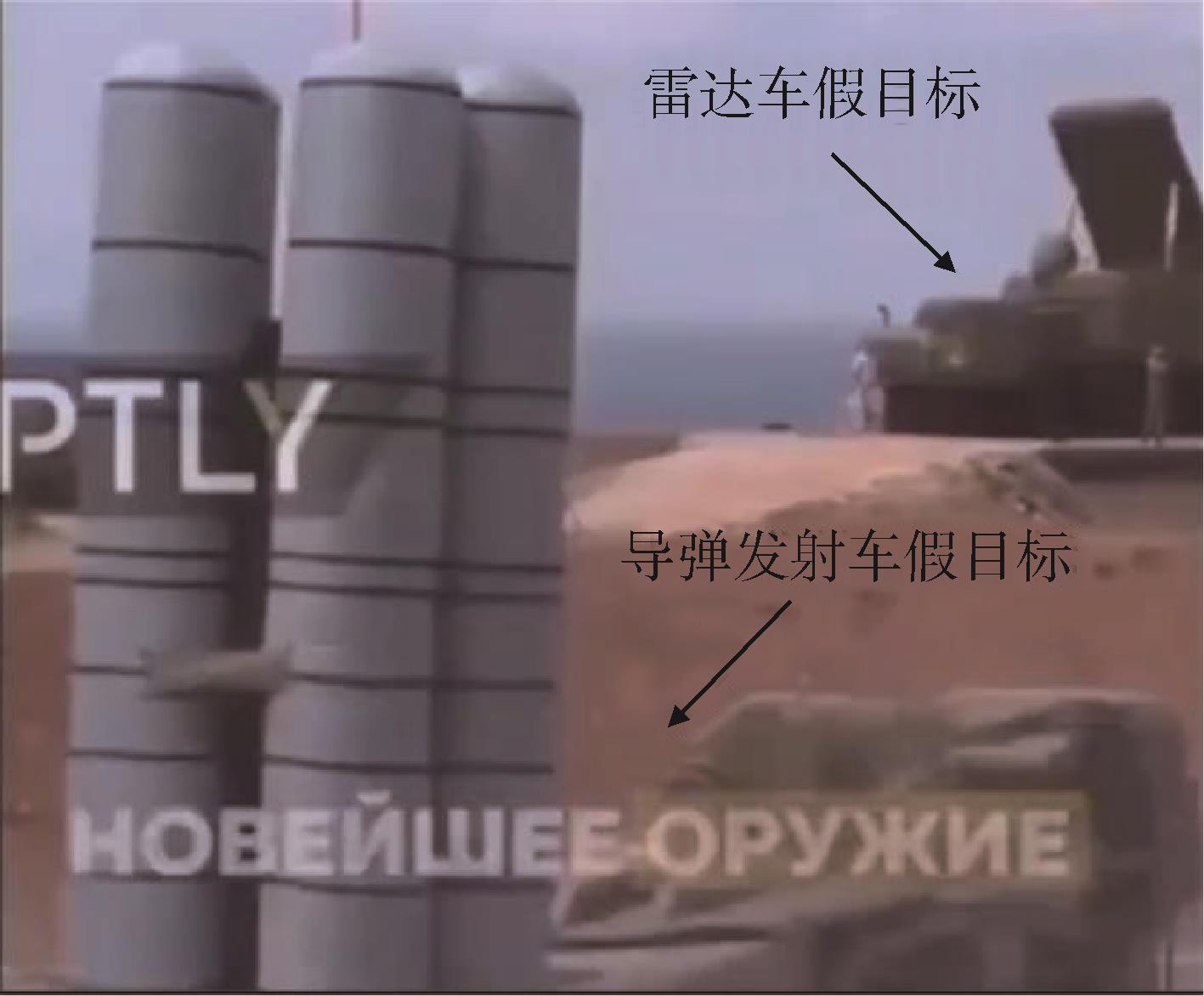

图11 俄军部署在克里米亚地区的S-300防空系统假目标

Fig. 11 Dummy targets of the S-300 air-defense system deployed by the Russian military in the Crimea region

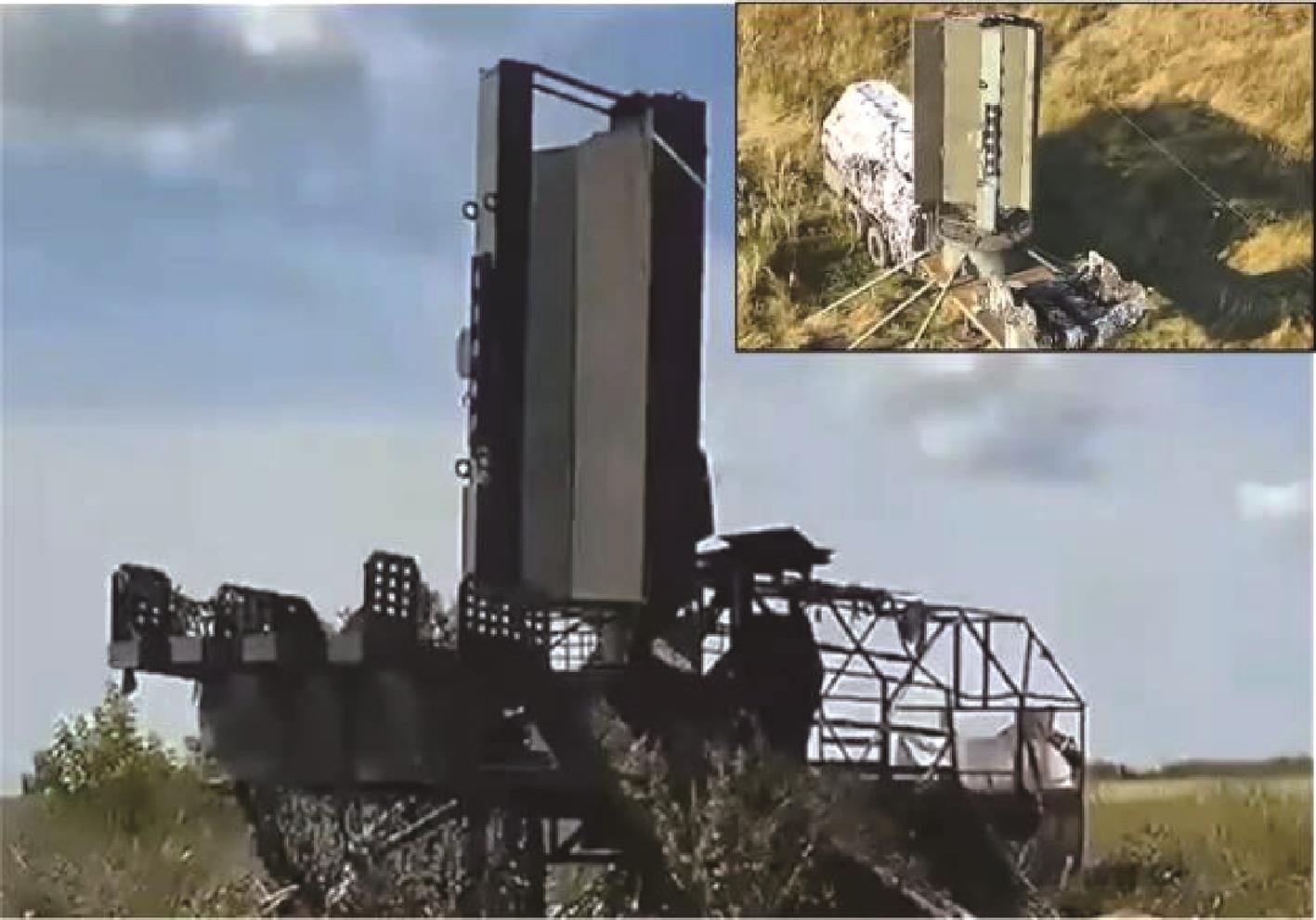

图12 乌军布设的骨架结构雷达假目标

Fig. 12 Skeleton structure radar dummy target deployed by the Ukrainian army
