基于改进TOPSIS法的反无人机蜂群系统作战效能评估

doi:10.3969/j.issn.1009-086x.2025.01.007

摘要/Abstract

摘要：

无人机蜂群攻防战已成为一种新兴的能够改变战争态势的作战样式，但目前研究反无人机蜂群系统作战效能评估的文章较少，且常见的评估方法存在较强的局限性。为此，提出一种将模糊层次分析法（FAHP）-指标相关性指标权重确定法（CRITIC）组合赋权，运用改进TOPSIS法评估的反无人机蜂群作战效能评估方法。利用“感知-判断-决策-打击”（OODA）环构建反无人机蜂群系统作战效能评估指标体系。使用FAHP-CRITIC法计算系统作战效能评估指标权重。利用改进TOPSIS法对不同方案效能值进行排序优选。通过对照实验数据验证了使用改进TOPSIS法的反无人机蜂群系统作战效能评估方法的正确合理性。研究工作为反无人机蜂群系统作战效能评估提供了一种较为科学的方法。

关键词: 作战效能评估, 反无人机蜂群, FAHP法, CRITIC法, 权重计算方法, TOPSIS法

Abstract:

Unmanned aerial vehicle （UAV） swarm tactics have emerged in recent years as a new approach to both attack and defense， capable of altering the course of warfare. However， limited research exists on evaluating the operational effectiveness of anti-UAV swarm systems， and commonly used evaluation methods have significant limitations. To address this， a method is proposed for evaluating the combat effectiveness of anti-UAV swarm systems by combining fuzzy analytic hierarchy process （FAHP） and criteria importance through intercriteria correlation （CRITIC） methods to determine weightings， followed by the application of an improved TOPSIS method. First， an evaluation index system for the combat effectiveness of anti-UAV swarm systems is developed using the OODA loop （observe， orient， decide， act）， a decision-making framework. Second， the FAHP-CRITIC method calculates the weightings of the evaluation indices. Third， the improved TOPSIS method is used to rank and optimize the effectiveness values of different schemes. Finally， the proposed evaluation method’s correctness and rationality are validated using control experimental data. A more scientific approach for evaluating the combat effectiveness of anti-UAV swarm systems is provided.

Key words: operational effectiveness evaluation, anti-UAV swarm, fuzzy analytical hierarchy process（FAHP） method, criteria importance though intercrieria correlation（CRITIC） method, weight calculation method, TOPSIS method

中图分类号:

E924.3

吴润泽, 彭维仕, 马医选. 基于改进TOPSIS法的反无人机蜂群系统作战效能评估[J]. 现代防御技术, 2025, 53(1): 63-72.

Runze WU, Weishi PENG, Yixuan MA. Evaluation of Combat Effectiveness of Anti-UAV Swarm System Based on Improved TOPSIS Method[J]. Modern Defense Technology, 2025, 53(1): 63-72.

图/表 8

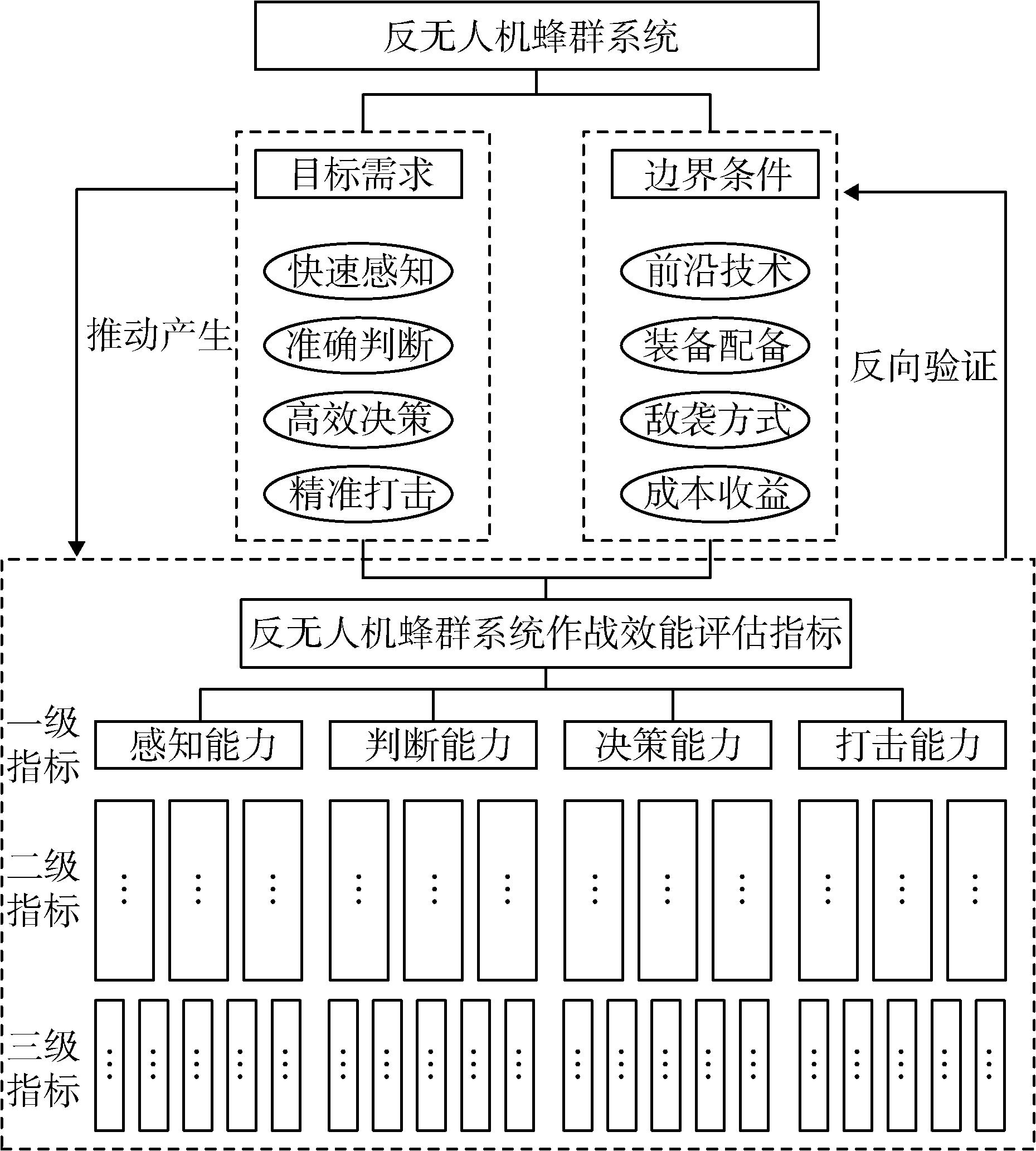

图1 反无人机蜂群系统作战效能评估指标体系设计流程图

Fig. 1 Design flow chart of combat effectiveness evaluation index system of anti-UAV swarm system

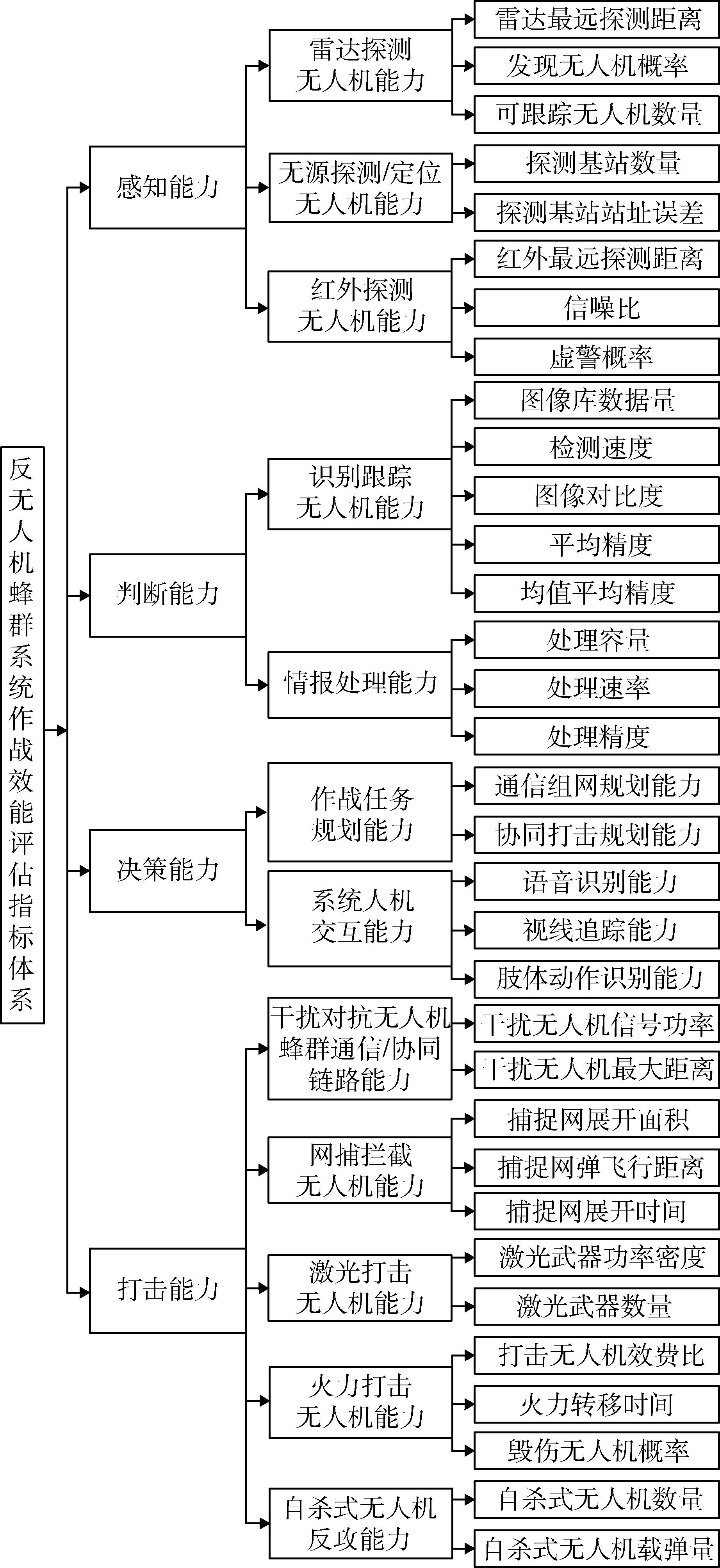

图2 反无人机蜂群系统作战效能评估指标体系图

Fig. 2 Combat effectiveness evaluation index system of anti-UAV swarm system

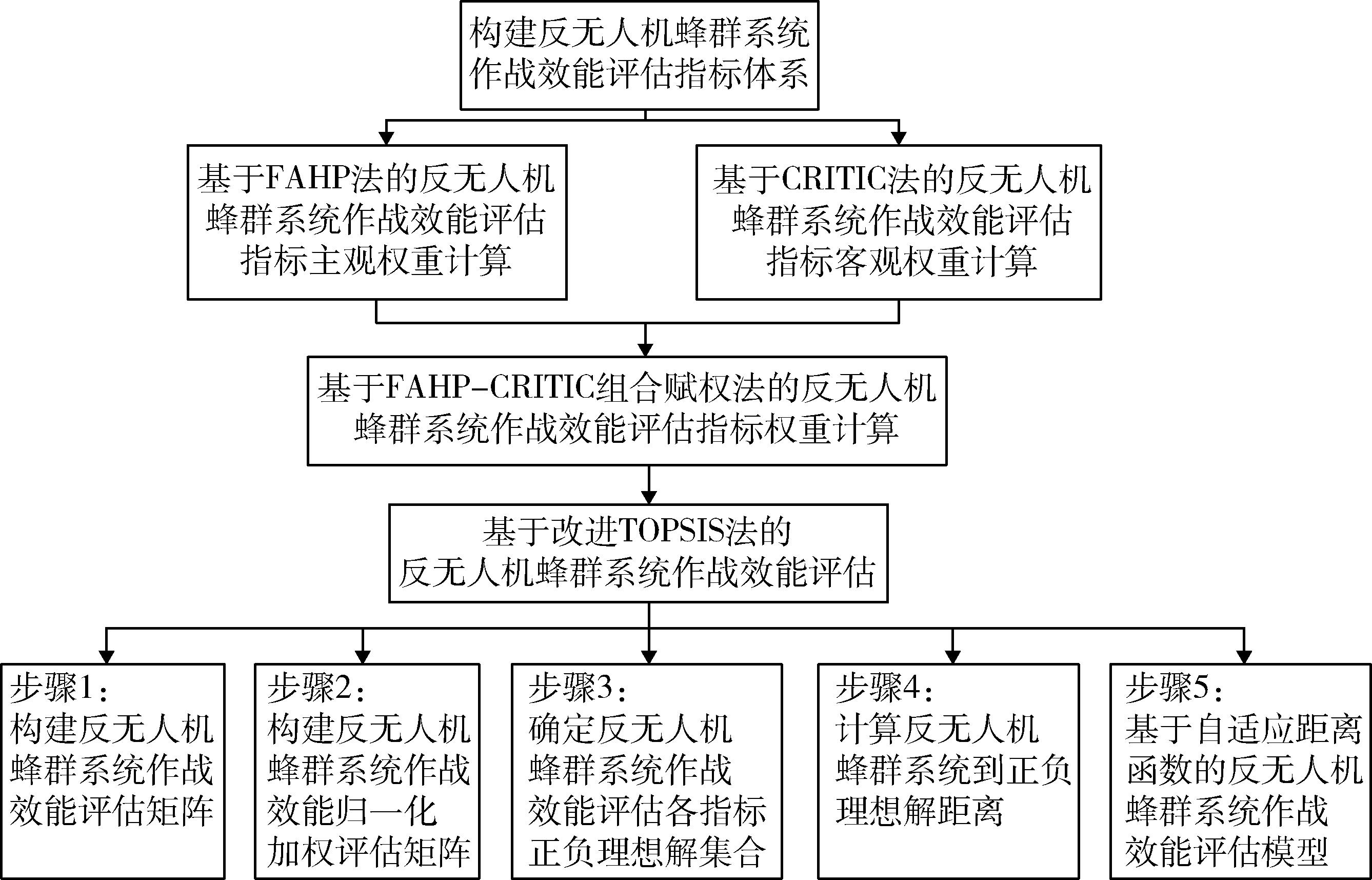

图3 反无人机蜂群系统作战效能评估步骤示意图

Fig. 3 Schematic diagram of operational effectiveness evaluation steps for anti-UAV swarm system

表1 各反无人机蜂群系统指标归一化数据表

Table 1 Normalized data table of indicators of each anti-UAV bee colony system

系统指标	$S 1$	$S 2$	$S 3$
1雷达最远探测距离	0.721 2	0.692 8	0.330 5
2发现无人机概率	0.730 0	0.750 0	0.650 0
...	...	...	...
32自杀式无人机数量	0.400 0	0.600 0	0.800 0
33自杀式无人机载弹量	0.600 0	0.500 0	0.350 0

表1 各反无人机蜂群系统指标归一化数据表

Table 1 Normalized data table of indicators of each anti-UAV bee colony system

系统指标	$S 1$	$S 2$	$S 3$
1雷达最远探测距离	0.721 2	0.692 8	0.330 5
2发现无人机概率	0.730 0	0.750 0	0.650 0
...	...	...	...
32自杀式无人机数量	0.400 0	0.600 0	0.800 0
33自杀式无人机载弹量	0.600 0	0.500 0	0.350 0

表2 基于FAHP法的反无人机蜂群系统作战效能评估指标主观权重表

Table 2 Subjective weight table of combat effectiveness evaluation index of anti-UAV swarm system based on FAHP method

目标层	指标名称	权重 $W F A H P$
反无人机蜂群系统作战效能	1雷达最远探测距离	0.035 9
	2发现无人机概率	0.036 5
	...	...
	32自杀式无人机数量	0.030 1
	33自杀式无人机载弹量	0.024 6

表2 基于FAHP法的反无人机蜂群系统作战效能评估指标主观权重表

Table 2 Subjective weight table of combat effectiveness evaluation index of anti-UAV swarm system based on FAHP method

目标层	指标名称	权重 $W F A H P$
反无人机蜂群系统作战效能	1雷达最远探测距离	0.035 9
	2发现无人机概率	0.036 5
	...	...
	32自杀式无人机数量	0.030 1
	33自杀式无人机载弹量	0.024 6

表3 基于CRITIC法的反无人机蜂群系统作战效能评估指标客观权重表

Table 3 Objective weight table of combat effectiveness evaluation index of anti-UAV swarm system based on CRITIC method

指标名称	波动性	冲突性	信息量	权重 $W C R I T I C$
1雷达最远探测距离	0.218	25.870	5.635	0.071 7
2发现无人机概率	0.085	32.030	2.724	0.034 6
...	...	...	...	...
32自杀式无人机数量	0.200	39.725	7.945	0.101 0
33自杀式无人机载弹量	0.126	26.034	3.276	0.041 7

表3 基于CRITIC法的反无人机蜂群系统作战效能评估指标客观权重表

Table 3 Objective weight table of combat effectiveness evaluation index of anti-UAV swarm system based on CRITIC method

指标名称	波动性	冲突性	信息量	权重 $W C R I T I C$
1雷达最远探测距离	0.218	25.870	5.635	0.071 7
2发现无人机概率	0.085	32.030	2.724	0.034 6
...	...	...	...	...
32自杀式无人机数量	0.200	39.725	7.945	0.101 0
33自杀式无人机载弹量	0.126	26.034	3.276	0.041 7

表4 反无人机蜂群系统作战效能评估3种赋权法指标权重表

Table 4 Index weight table of three weighting methods for combat effectiveness evaluation of anti-UAV swarm system

指标	$W F A H P$	$W C R I T I C$	$W$
1雷达最远探测距离	0.035 9	0.071 7	0.056 7
2发现无人机概率	0.036 5	0.034 6	0.035 4
3可探测无人机数量	0.025 6	0.057 3	0.044 0
4探测基站数量	0.027 5	0.031 7	0.029 9
5探测基站站址误差	0.041 3	0.040 4	0.040 8
6红外最远探测距离	0.029 5	0.021 1	0.024 6
7信噪比	0.028 5	0.020 2	0.023 7
8虚警概率	0.025 2	0.002 1	0.011 8
9图像库数据量	0.039 6	0.009 0	0.021 9
10检测速度	0.044 6	0.033 1	0.037 9
11图像对比度	0.037 1	0.026 7	0.031 1
12平均精度	0.036 8	0.011 1	0.021 9
13均值平均精度	0.037 8	0.011 5	0.022 5
14处理容量	0.016 4	0.015 6	0.015 9
15处理速率	0.016 0	0.023 3	0.020 2
16处理精度	0.013 6	0.023 3	0.019 2
17通信组网规划能力	0.099 3	0.048 1	0.069 6
18协同打击规划能力	0.074 9	0.040 0	0.054 6
19语音识别能力	0.016 3	0.060 0	0.041 6
20视线追踪能力	0.011 5	0.013 3	0.012 5
21肢体动作识别能力	0.015 0	0.021 7	0.018 9
22干扰信号功率	0.027 0	0.017 2	0.021 3
23最大干扰距离	0.036 5	0.013 2	0.023 0
24网展开面积	0.017 5	0.025 7	0.022 3
25网弹飞行距离	0.017 9	0.049 0	0.035 9
26网展开时间	0.014 2	0.003 0	0.007 7
27激光功率密度	0.027 3	0.012 4	0.018 6
28激光武器数量	0.030 2	0.097 3	0.069 1
29打击无人机效费比	0.022 4	0.038 3	0.031 6
30火力转移时间	0.018 1	0.020 2	0.019 3
31毁伤无人机概率	0.025 3	0.019 2	0.021 7
32自杀式无人机数量	0.030 1	0.101 0	0.071 2
33自杀式无人机载弹量	0.024 6	0.041 7	0.034 5

表4 反无人机蜂群系统作战效能评估3种赋权法指标权重表

Table 4 Index weight table of three weighting methods for combat effectiveness evaluation of anti-UAV swarm system

指标	$W F A H P$	$W C R I T I C$	$W$
1雷达最远探测距离	0.035 9	0.071 7	0.056 7
2发现无人机概率	0.036 5	0.034 6	0.035 4
3可探测无人机数量	0.025 6	0.057 3	0.044 0
4探测基站数量	0.027 5	0.031 7	0.029 9
5探测基站站址误差	0.041 3	0.040 4	0.040 8
6红外最远探测距离	0.029 5	0.021 1	0.024 6
7信噪比	0.028 5	0.020 2	0.023 7
8虚警概率	0.025 2	0.002 1	0.011 8
9图像库数据量	0.039 6	0.009 0	0.021 9
10检测速度	0.044 6	0.033 1	0.037 9
11图像对比度	0.037 1	0.026 7	0.031 1
12平均精度	0.036 8	0.011 1	0.021 9
13均值平均精度	0.037 8	0.011 5	0.022 5
14处理容量	0.016 4	0.015 6	0.015 9
15处理速率	0.016 0	0.023 3	0.020 2
16处理精度	0.013 6	0.023 3	0.019 2
17通信组网规划能力	0.099 3	0.048 1	0.069 6
18协同打击规划能力	0.074 9	0.040 0	0.054 6
19语音识别能力	0.016 3	0.060 0	0.041 6
20视线追踪能力	0.011 5	0.013 3	0.012 5
21肢体动作识别能力	0.015 0	0.021 7	0.018 9
22干扰信号功率	0.027 0	0.017 2	0.021 3
23最大干扰距离	0.036 5	0.013 2	0.023 0
24网展开面积	0.017 5	0.025 7	0.022 3
25网弹飞行距离	0.017 9	0.049 0	0.035 9
26网展开时间	0.014 2	0.003 0	0.007 7
27激光功率密度	0.027 3	0.012 4	0.018 6
28激光武器数量	0.030 2	0.097 3	0.069 1
29打击无人机效费比	0.022 4	0.038 3	0.031 6
30火力转移时间	0.018 1	0.020 2	0.019 3
31毁伤无人机概率	0.025 3	0.019 2	0.021 7
32自杀式无人机数量	0.030 1	0.101 0	0.071 2
33自杀式无人机载弹量	0.024 6	0.041 7	0.034 5

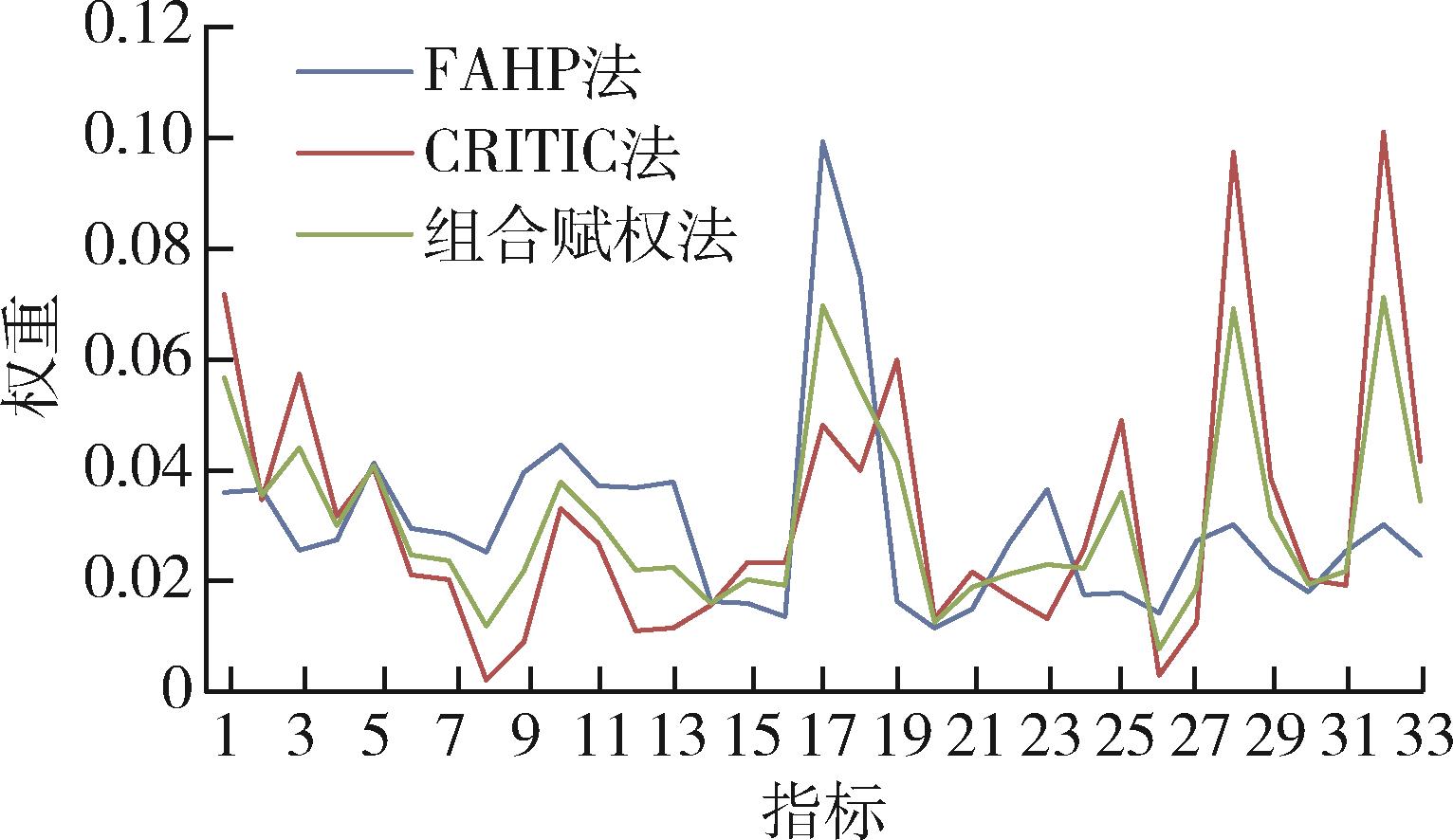

图4 反无人机蜂群系统不同赋权方法结果对比图

Fig. 4 Comparison of the results of different weighting methods for the anti-drone swarm system
