无人机集群社团网络弹性重构研究

doi:10.3969/j.issn.1009-086x.2023.05.007

摘要/Abstract

摘要：

无人机集群作战是未来战争的新型作战样式。无人机集群网络弹性重构能力，是评价无人机集群体系作战效能的关键指标。剖析了无人机集群网络弹性重构机理；设计了无人机集群社团网络模型，提升了网络连通性；针对无人机集群遭受恶意攻击网络性能急剧下降的情况，提出了信息网络交互能力最低阈值，并优化了集群网络性能失能阶段的弹性评估方法；最后，通过仿真建模对比分析，不同规模下网络的平均最短路径、信息交互能力、网络聚类系数等参数，在集群网络遭受多种类、多规模的毁伤下进行重构，评估对网络弹性的影响。实验结果表明，建立的模型具备更高的弹性。研究成果可提升无人机集群应对复杂扰动的能力，为无人机集群的多任务规划提供理论指导。

关键词: 无人机集群, 弹性, 社团网络, 网络重构, 弹性评估

Abstract:

Unmanned aerial vehicle swarm （UAVS） operation is a new operation mode in the future war. The resilience reconstruction capability of the UAVS network is a key index to evaluate the combat effectiveness of the UAVS system. The resilience reconstruction mechanism of the UAVS network is analyzed. A community network model of UAVS is designed to improve network connectivity. Since the network performance of UAVS is sharply degraded under malicious attack， the minimum threshold of information network interaction capability is proposed， and the resilience evaluation method of swarm network performance at the failure stage is optimized. Finally， the average shortest path， information interaction capability， network clustering coefficient， and other parameters of the network under different scales are compared by simulation modeling. The swarm network is reconstructed under the condition of multi-type and multi-scale damage， and the impact on network resilience is evaluated. The experimental results show that the proposed model has higher resilience. The research results can improve the ability of UAVS to cope with complex disturbances and provide theoretical guidance for the multi-task planning of UAVS.

Key words: unmanned aerial vehicle swarm（UAVS）, resilience, community network, network reconstruction, resilience evaluation

中图分类号:

TP273

袁国栋, 何明, 韩伟, 禹明刚, 成铭洋. 无人机集群社团网络弹性重构研究[J]. 现代防御技术, 2023, 51(5): 50-58.

Guodong YUAN, Ming HE, Wei HAN, Minggang YU, Mingyang CHENG. Research on Resilience Reconstruction of Community Network of Unmanned Aerial Vehicle Swarm[J]. Modern Defense Technology, 2023, 51(5): 50-58.

图/表 12

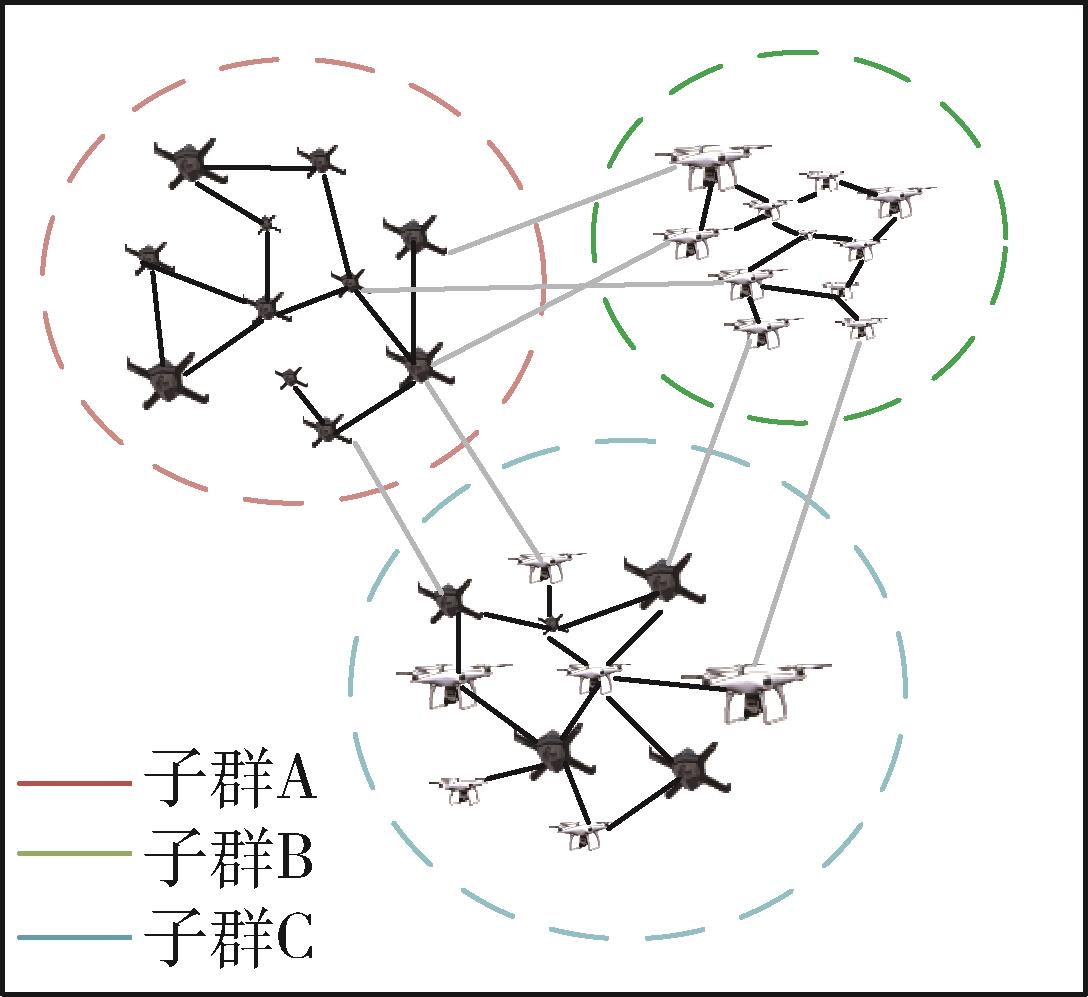

图1 无人机集群社团网络

Fig. 1 UAVS community network

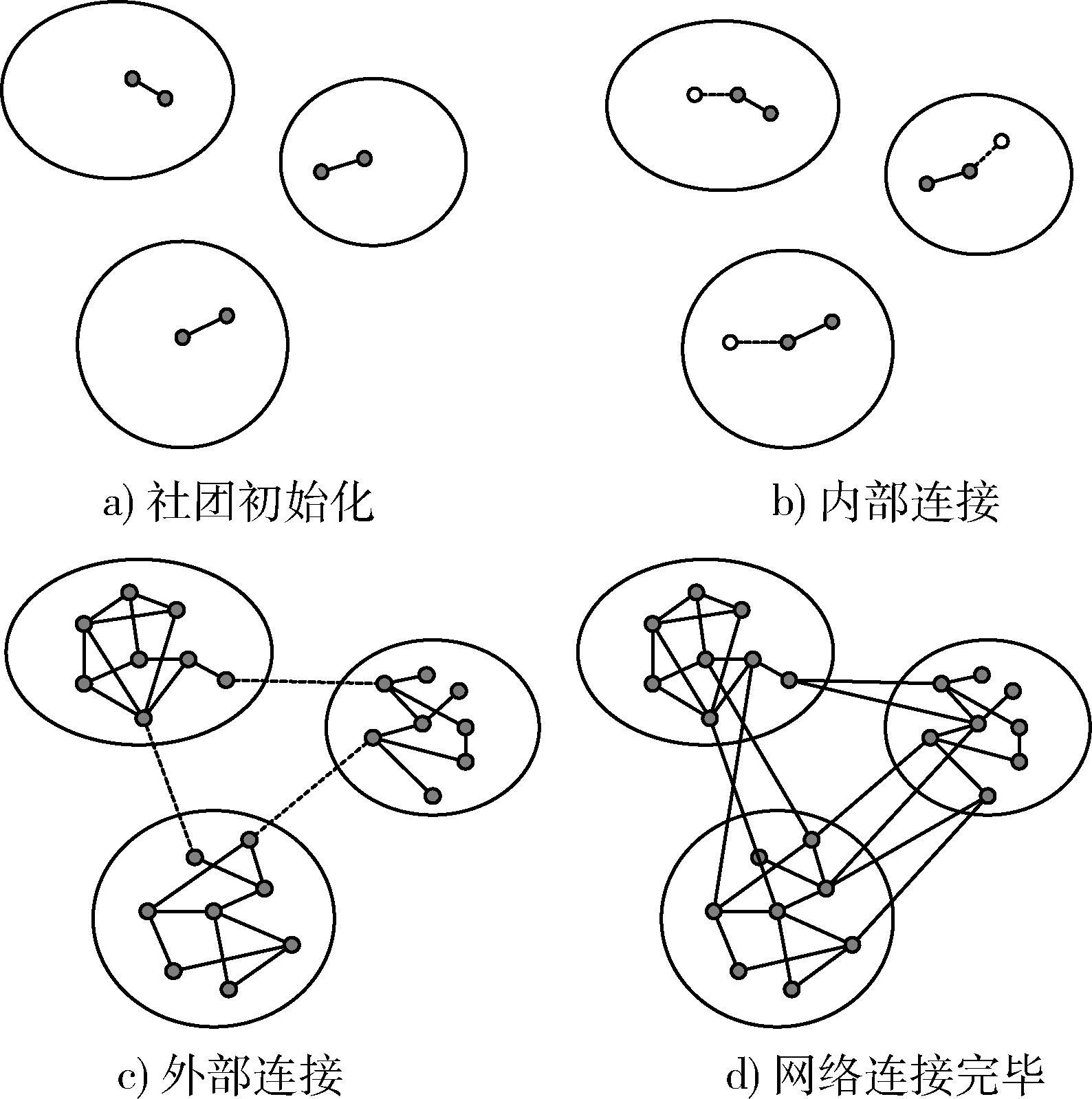

图2 3个社团组成的网络

Fig. 2 Network composed of three communities

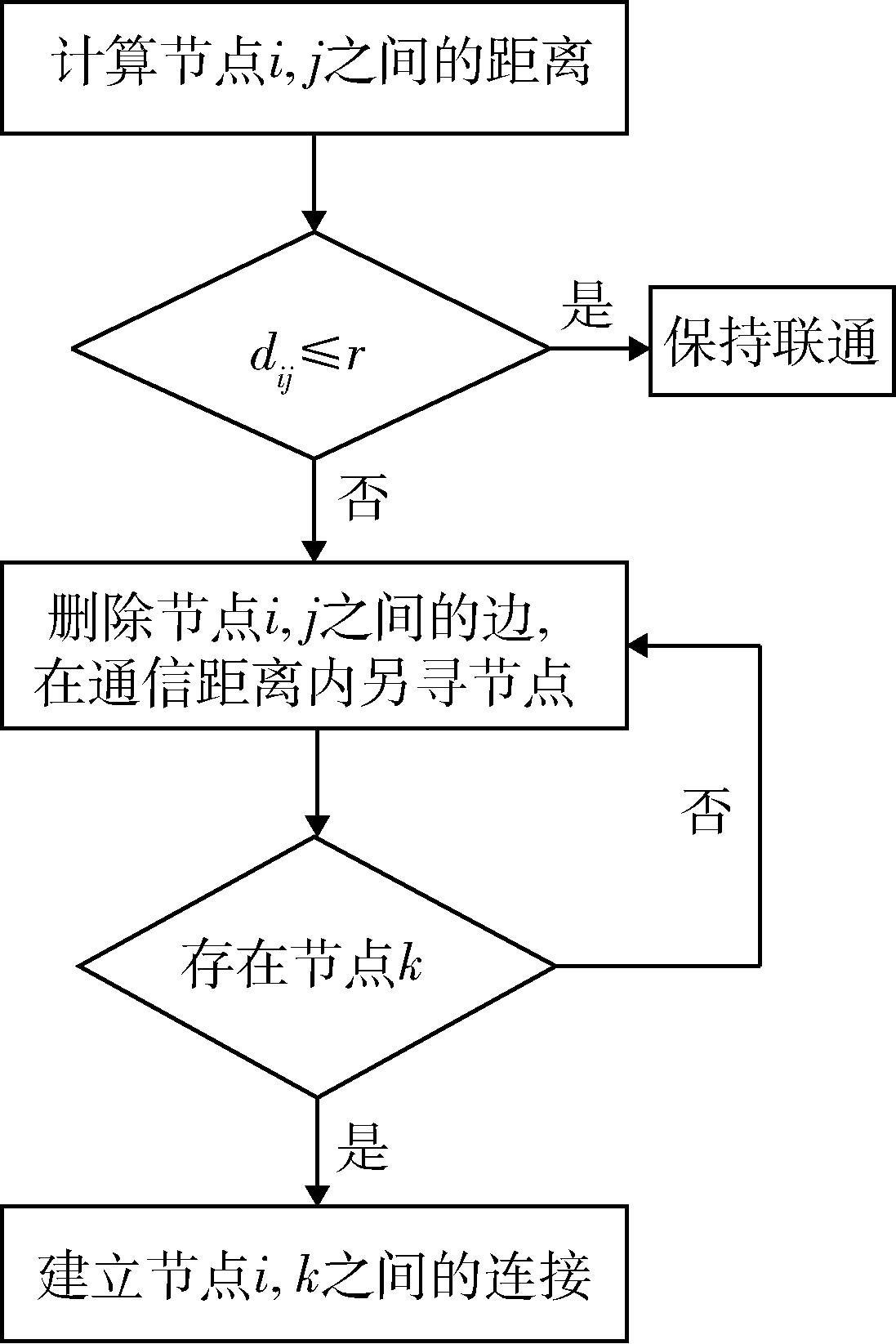

图3 动态连接机制

Fig. 3 Dynamic connection mechanism

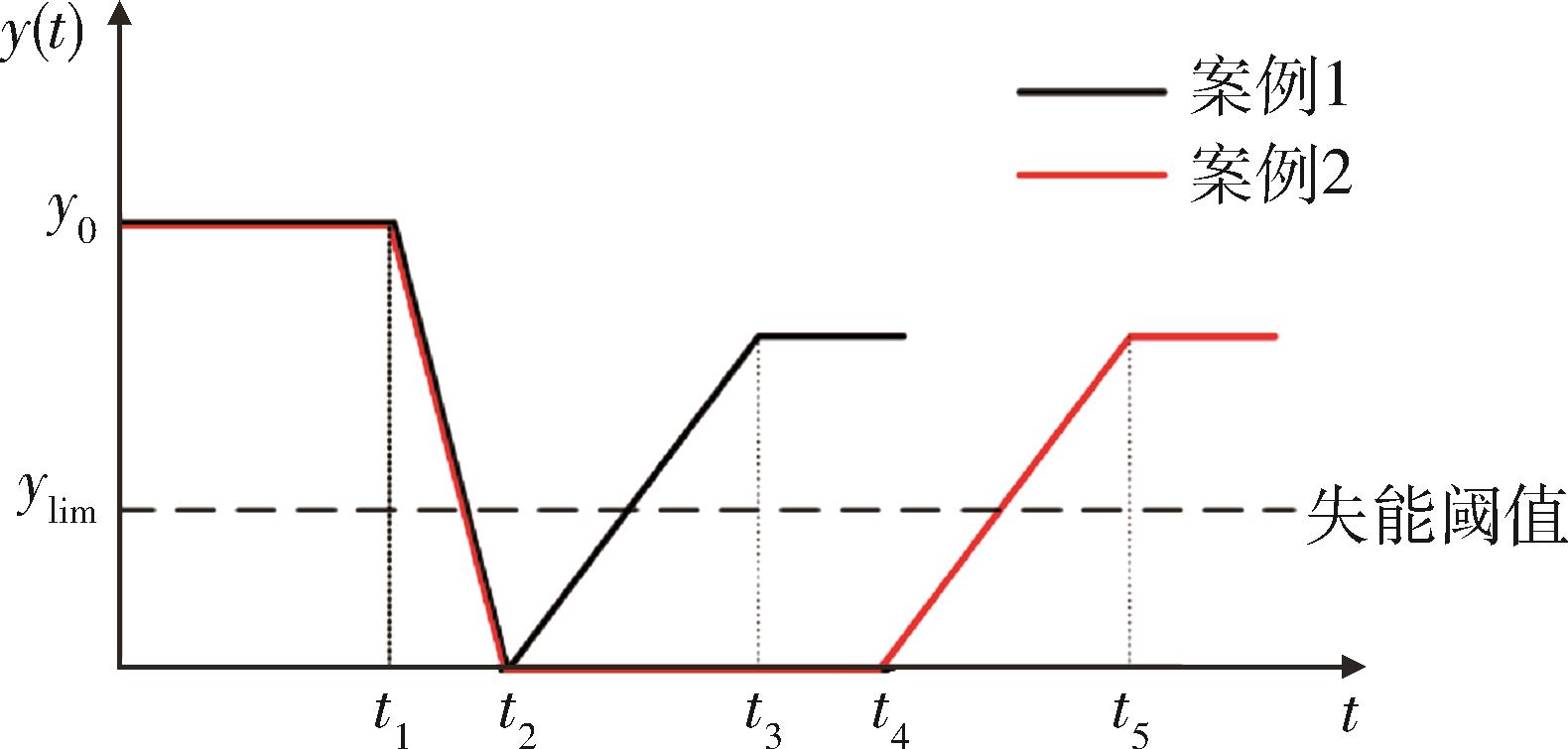

图4 2种不同情形下的信息交互能力变化过程

Fig. 4 Change process of information interaction ability in two different situations

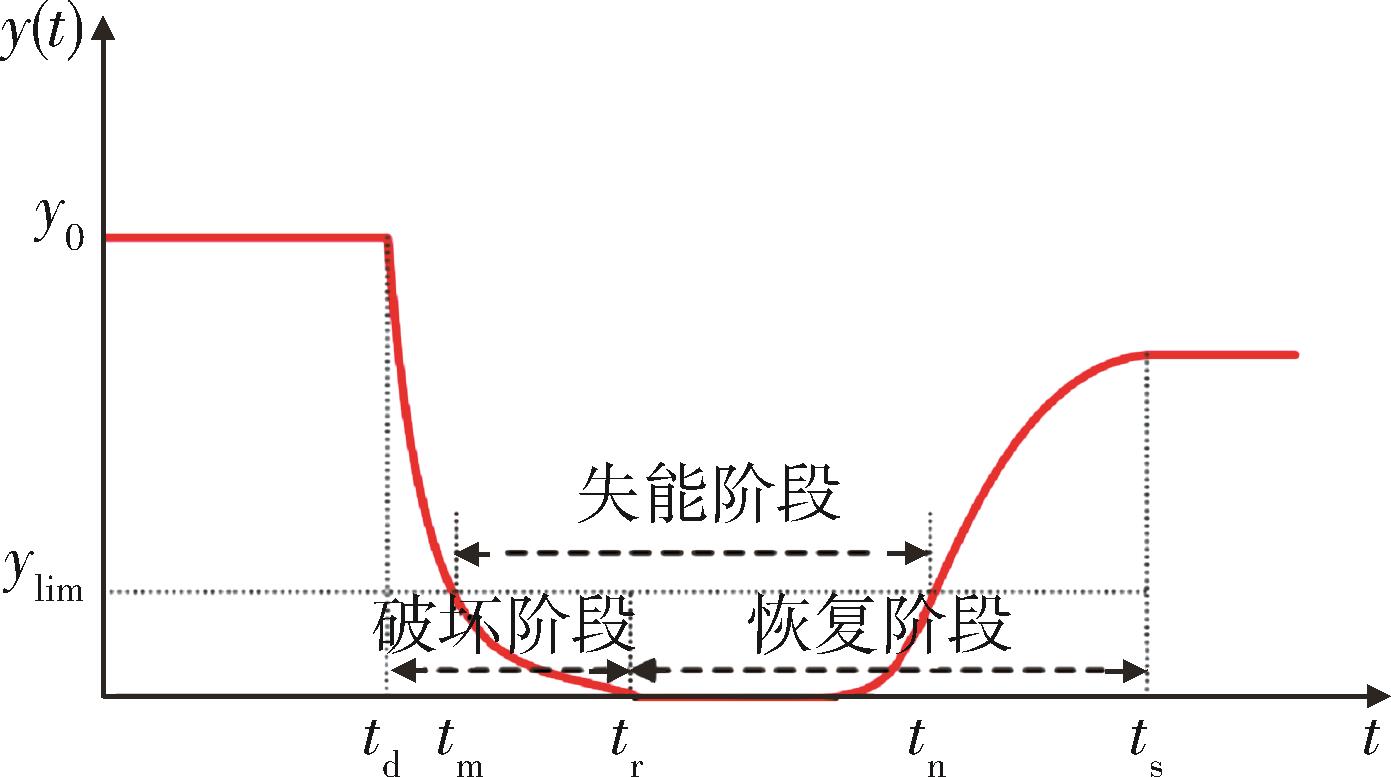

图5 考虑失能阶段的无人机集群网络弹性过程

Fig. 5 Resilience evaluation of UAVS network at failure stage

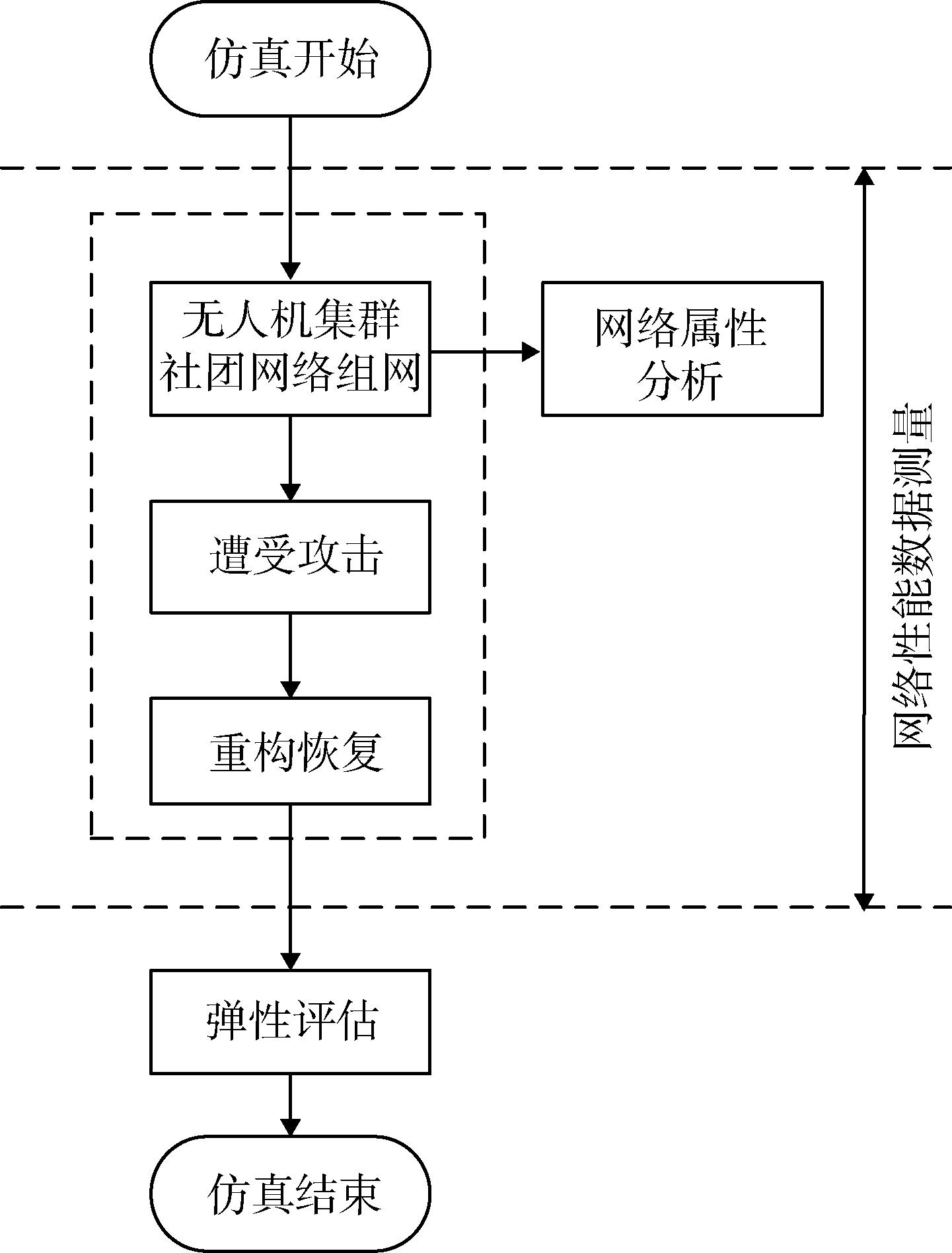

图6 无人机集群社团网络弹性重构流程

Fig. 6 Resilience reconstruction of community network of UAVS

表1 网络主要参数

Table 1 Main network parameters

参数	描述	社团网络模型（CNM）	无标度网络模型（SFNM）
M	社团数	4	—
N	集群规模	300
m	新节点增加的连接边数	1	2
Aver_link	网络平均连接密度	<2	2
D	任务区域	$100 × 100$
r	通信距离	25
$η$	距离影响因子	0.8
$Δ$	消息生成概率	0.5
$θ$	失能时间因子	0.2
$ε$	调整因子	0.1

表1 网络主要参数

Table 1 Main network parameters

参数	描述	社团网络模型（CNM）	无标度网络模型（SFNM）
M	社团数	4	—
N	集群规模	300
m	新节点增加的连接边数	1	2
Aver_link	网络平均连接密度	<2	2
D	任务区域	$100 × 100$
r	通信距离	25
$η$	距离影响因子	0.8
$Δ$	消息生成概率	0.5
$θ$	失能时间因子	0.2
$ε$	调整因子	0.1

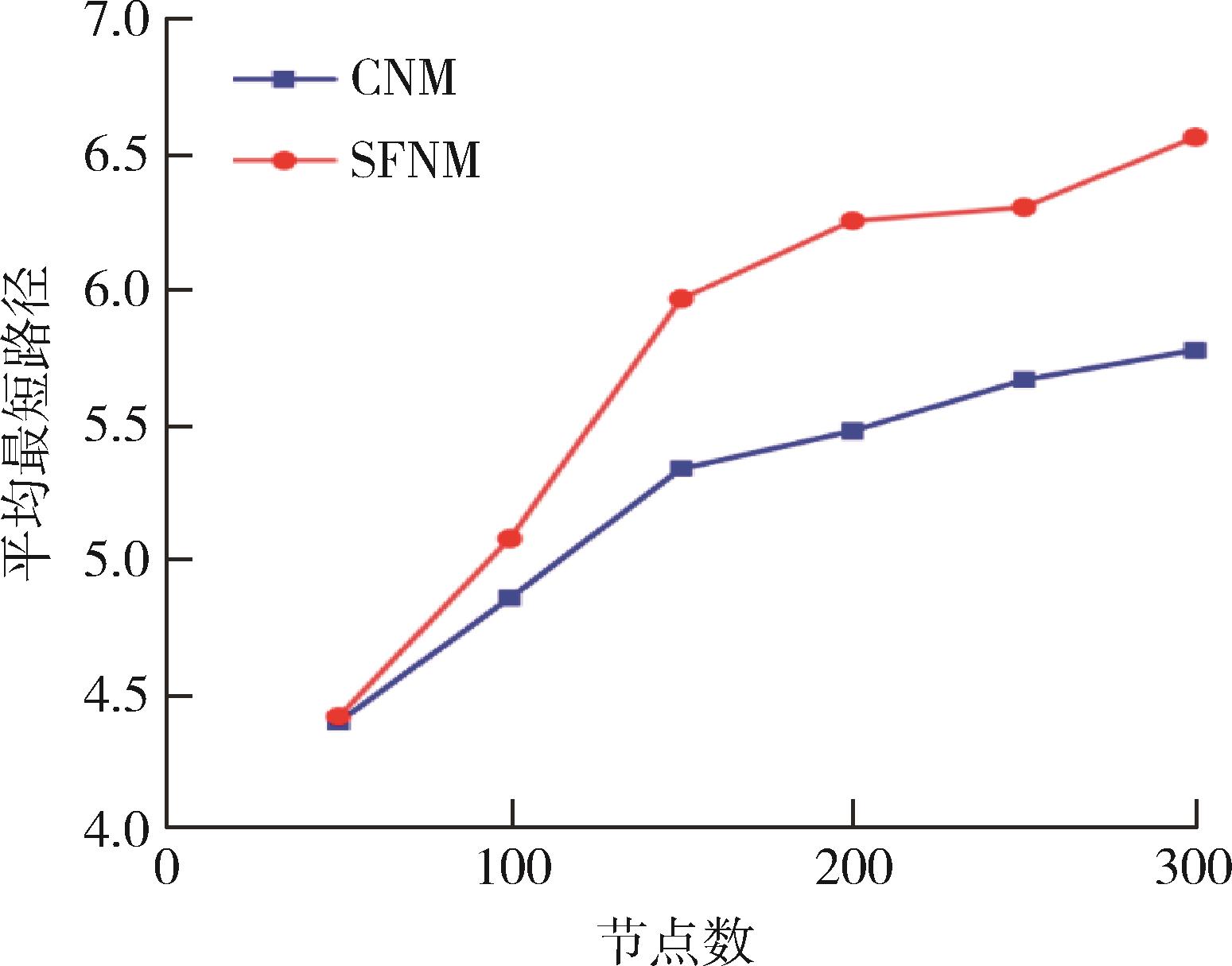

图7 不同网络规模下的平均最短路径对比

Fig. 7 Average shortest path comparison under different network scales

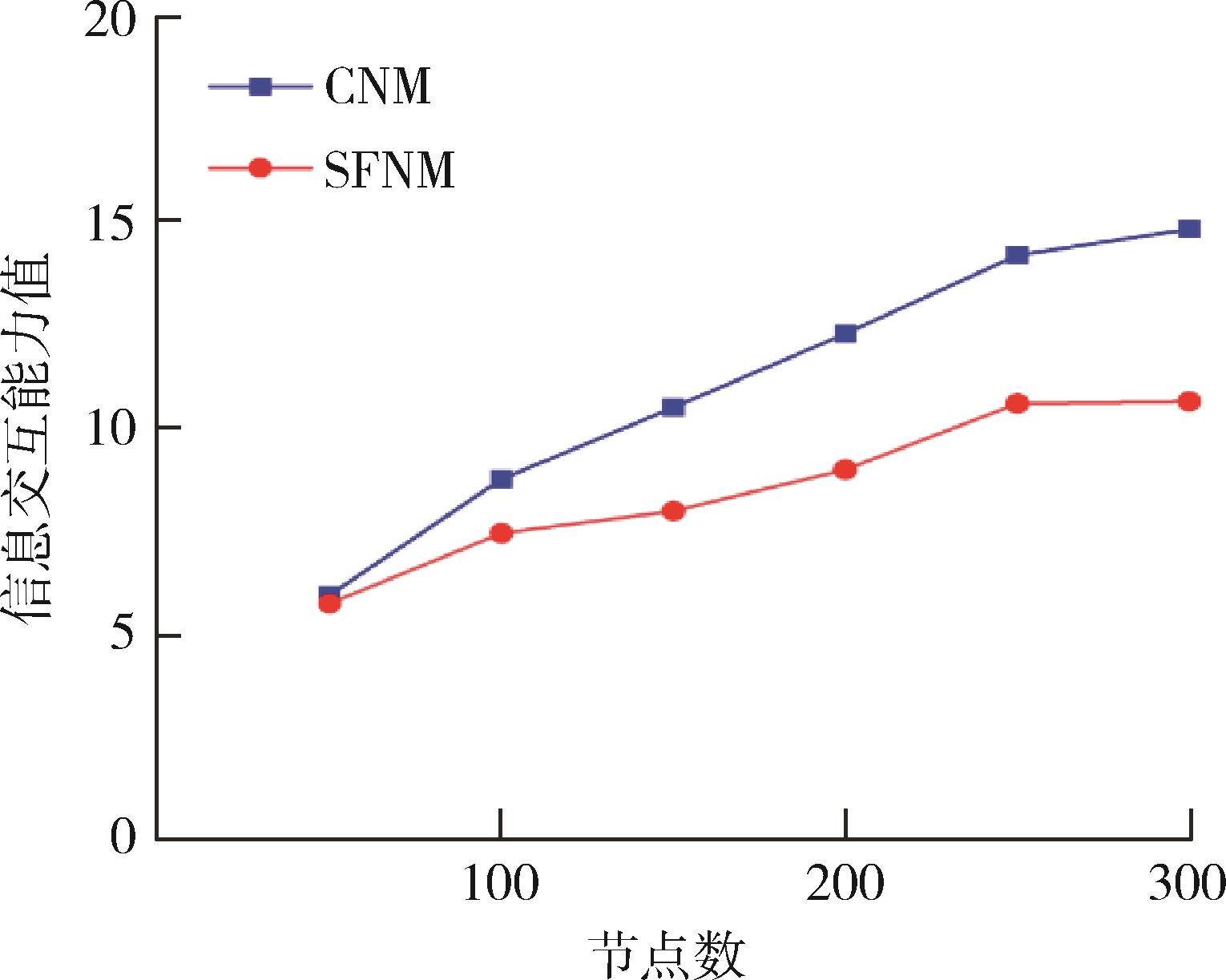

图8 不同网络规模的信息交互能力对比

Fig. 8 Comparison of information interaction capability under different network scales

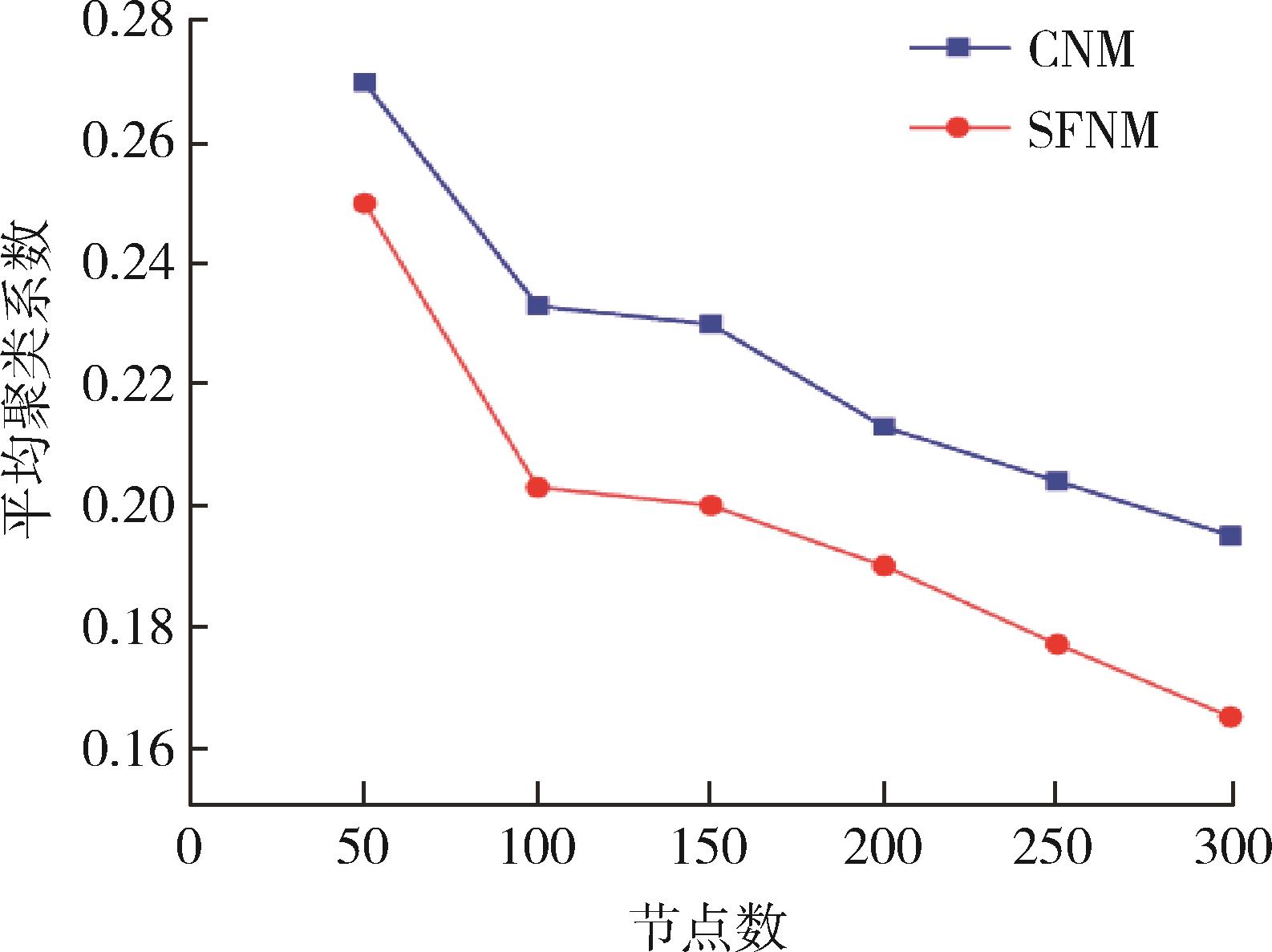

图9 不同网络规模下的平均聚类系数对比

Fig. 9 Comparison of average clustering coefficients under different network scales

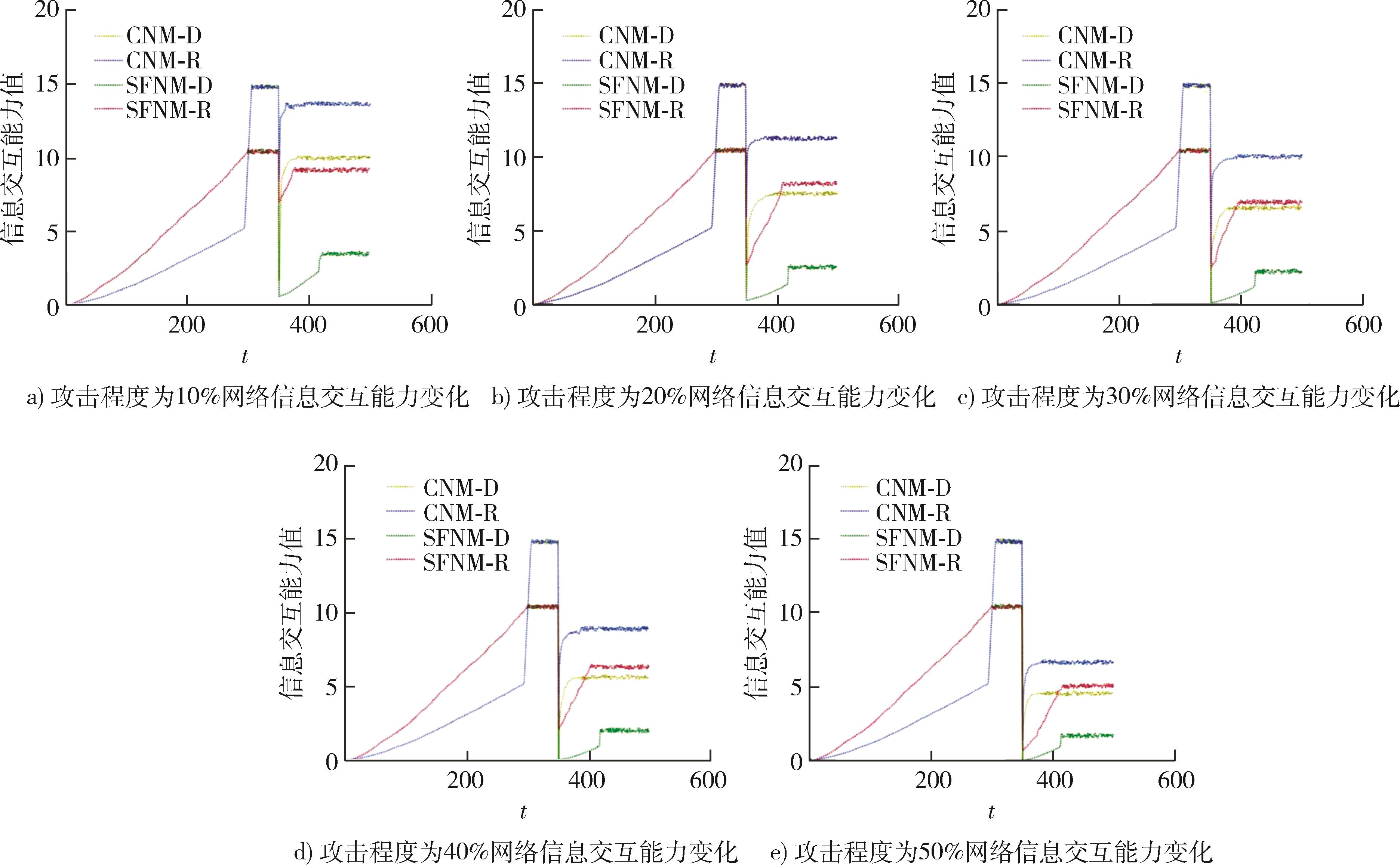

图10 不同攻击程度下的信息交互能力对比

Fig. 10 Comparison of information interaction capability under different attack degrees

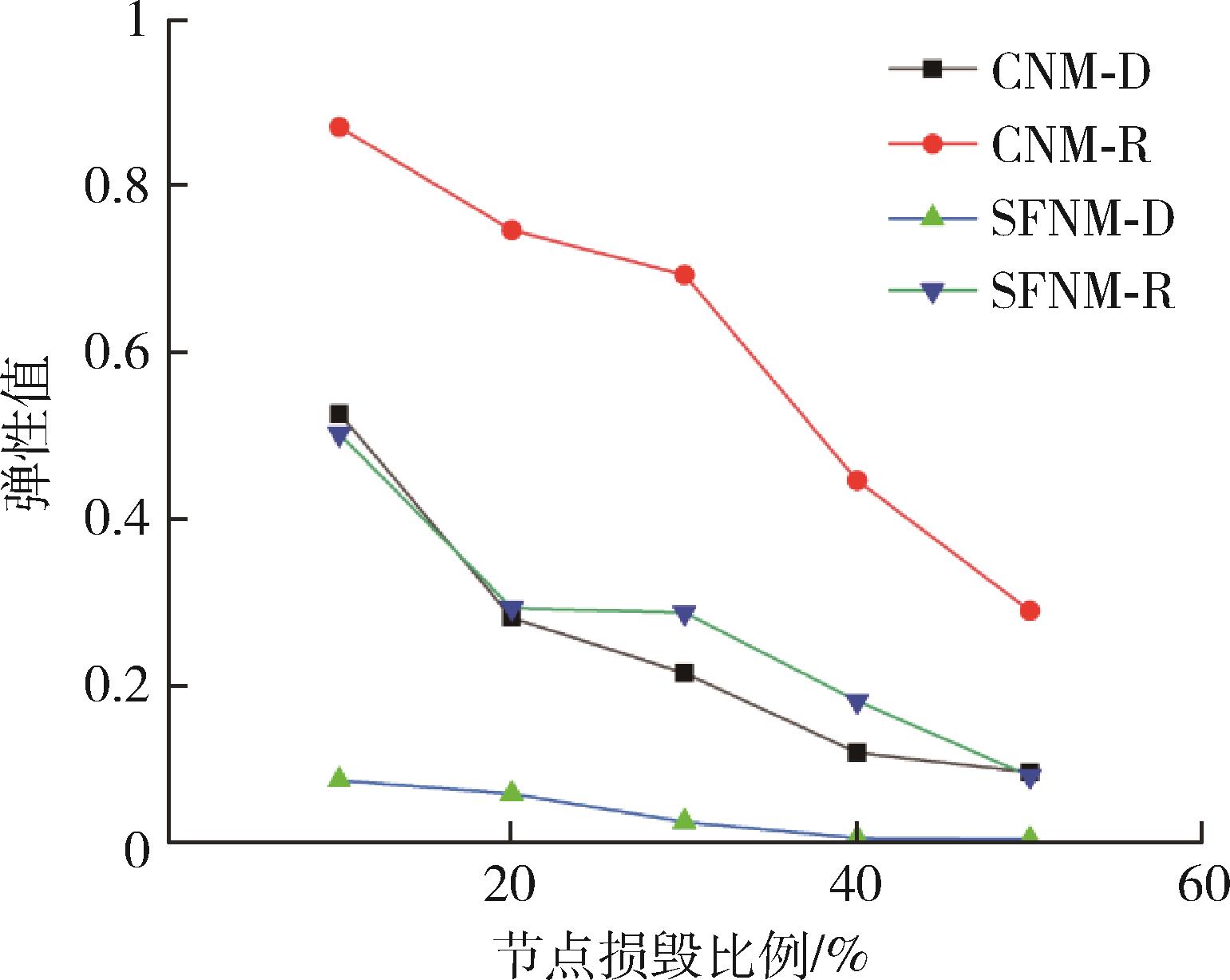

图11 不同攻击程度下的弹性值对比

Fig. 11 Comparison of elastic values under different attack degrees
