空射诱饵弹对地面防空装备作战使用影响研究

doi:10.3969/j.issn.1009-086x.2024.02.002

摘要/Abstract

摘要：

空射诱饵弹(miniature air launched decoy,MALD)可诱骗地面防空雷达开机，消耗防空弹药，降低地面防空装备作战效能，提升空中编队突防能力。在梳理空射诱饵弹发展概况基础上，分析空射诱饵弹目标特性，构建典型作战运用场景，开展MALD对制导雷达探测跟踪性能和拦截效能影响分析，采用理论分析和动态仿真的方法研究了空射诱饵弹实施远距离欺骗、抵近干扰对制导雷达探测跟踪性能的影响，采用排队论方法分析MALD对空中编队突防效能的影响。研究结论可为空射诱饵弹战术运用提供参考。

关键词: 空射诱饵弹, 欺骗, 干扰, 动态仿真, 穿透

Abstract:

Miniature air launched decoys （MALD） can trick ground air defense radar into turning on and consume air defense ammunition， significantly reducing the effectiveness of air defense operations and improving aircraft formation penetration capability. After summarizing the development of MALDs， this paper analyzes the target characteristics of MALD and constructs typical operational scenarios. The influence of MALD on the detection and tracking performance and the interception efficiency of guidance radar is analyzed. The influence of long-range deception and closed jamming on guidance radar by MALD are studied through theoretical analysis and dynamic simulation. The influences of several factors on aircraft formation penetration efficiency are investigated based on queuing theory. The research conclusion can provide a theoretical reference for MALD operation.

Key words: miniature air launched decoy （MALD）, deception, jamming, dynamic simulation, penetrate

中图分类号:

E926.4

吴静, 庄亚强, 倪鹏, 蔡海锋, 李森. 空射诱饵弹对地面防空装备作战使用影响研究[J]. 现代防御技术, 2024, 52(2): 13-21.

Jing WU, Yaqiang ZHUANG, Peng NI, Haifeng CAI, Sen LI. Research on the Operation Influence of MALD on the Ground Air Defense Equipment[J]. Modern Defense Technology, 2024, 52(2): 13-21.

图/表 15

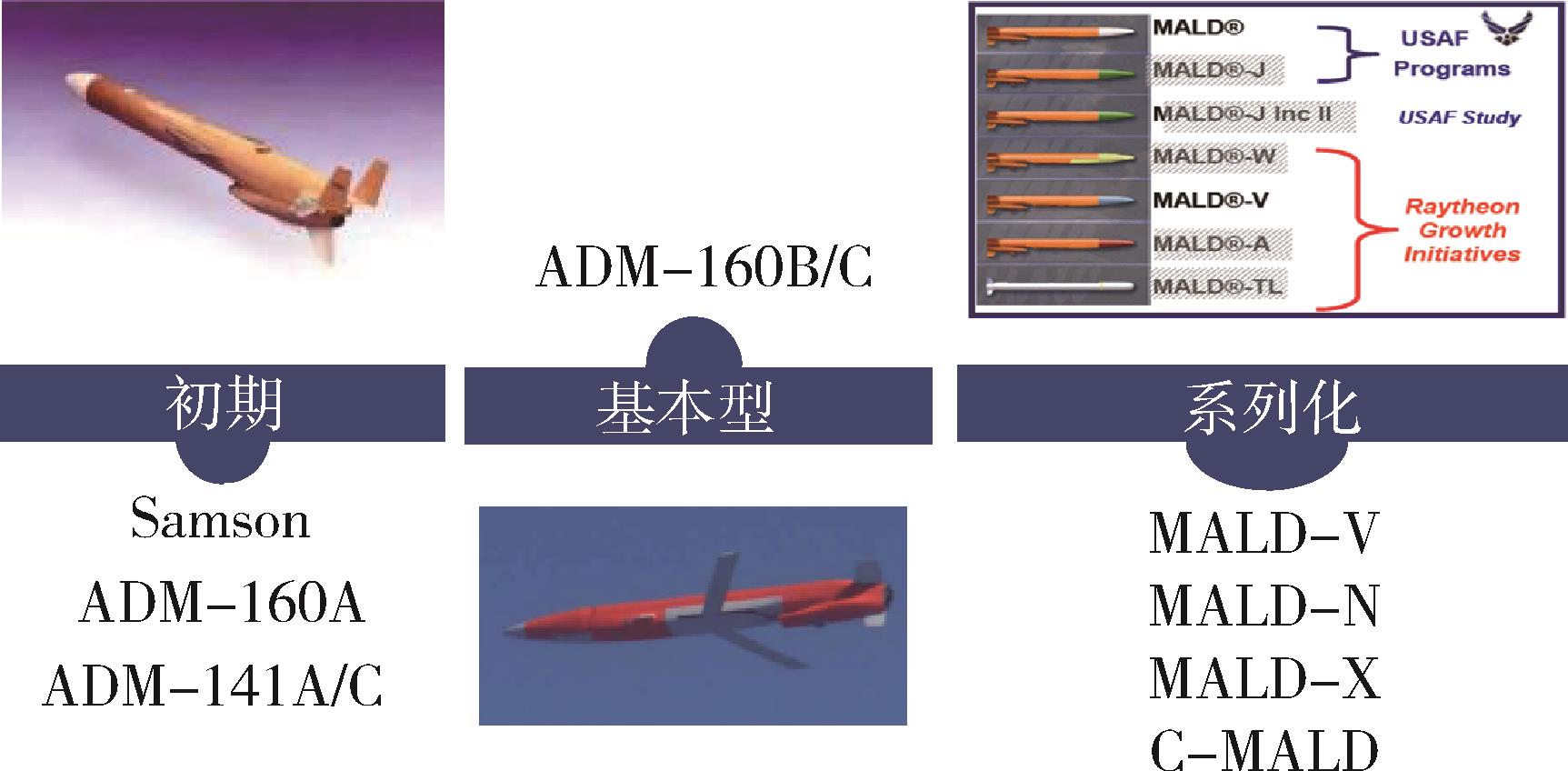

图1 MALD发展脉络

Fig. 1 Development process of MALD

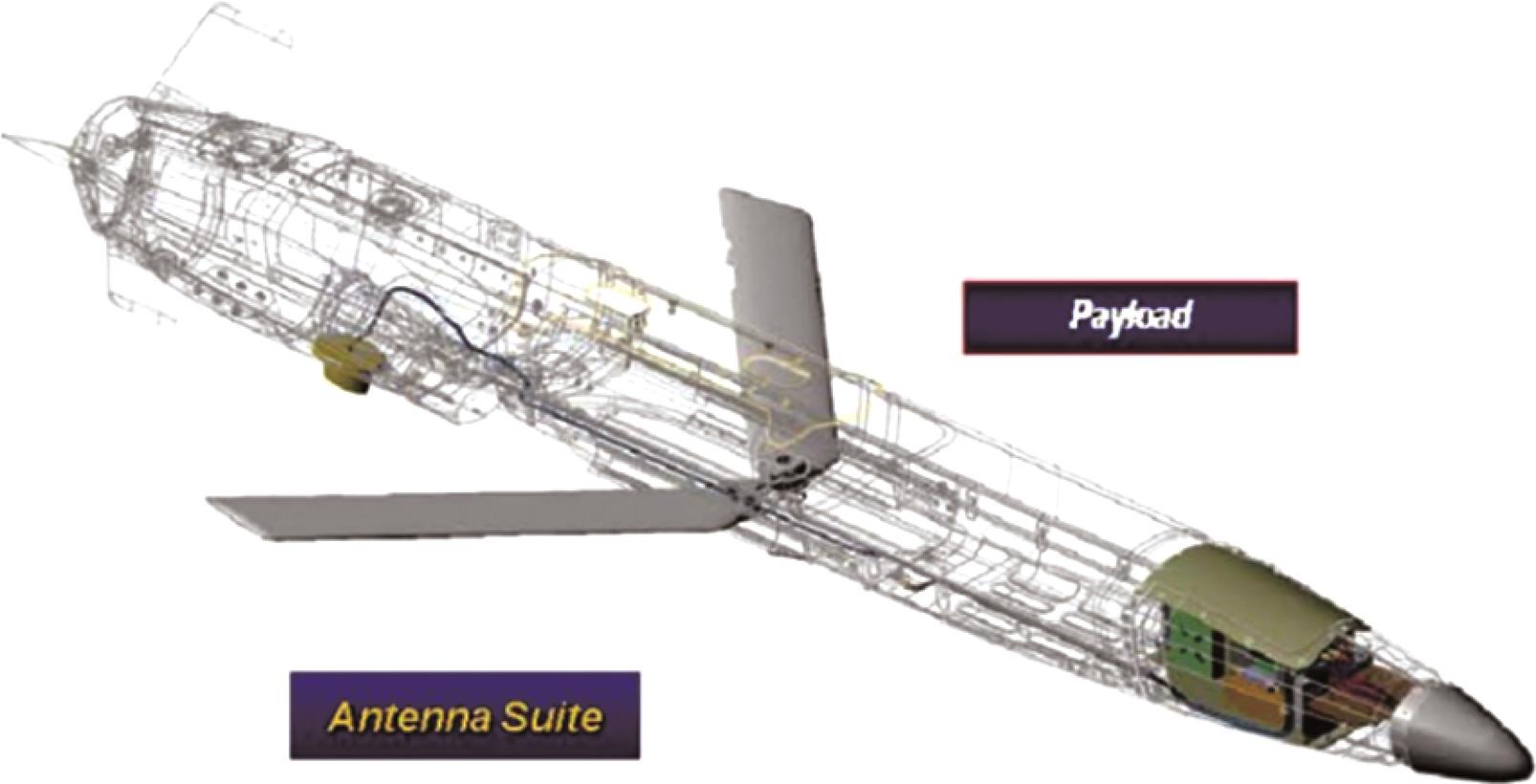

图2 ADM-160B/C组成示意图

Fig. 2 Composition of ADM-160B/C

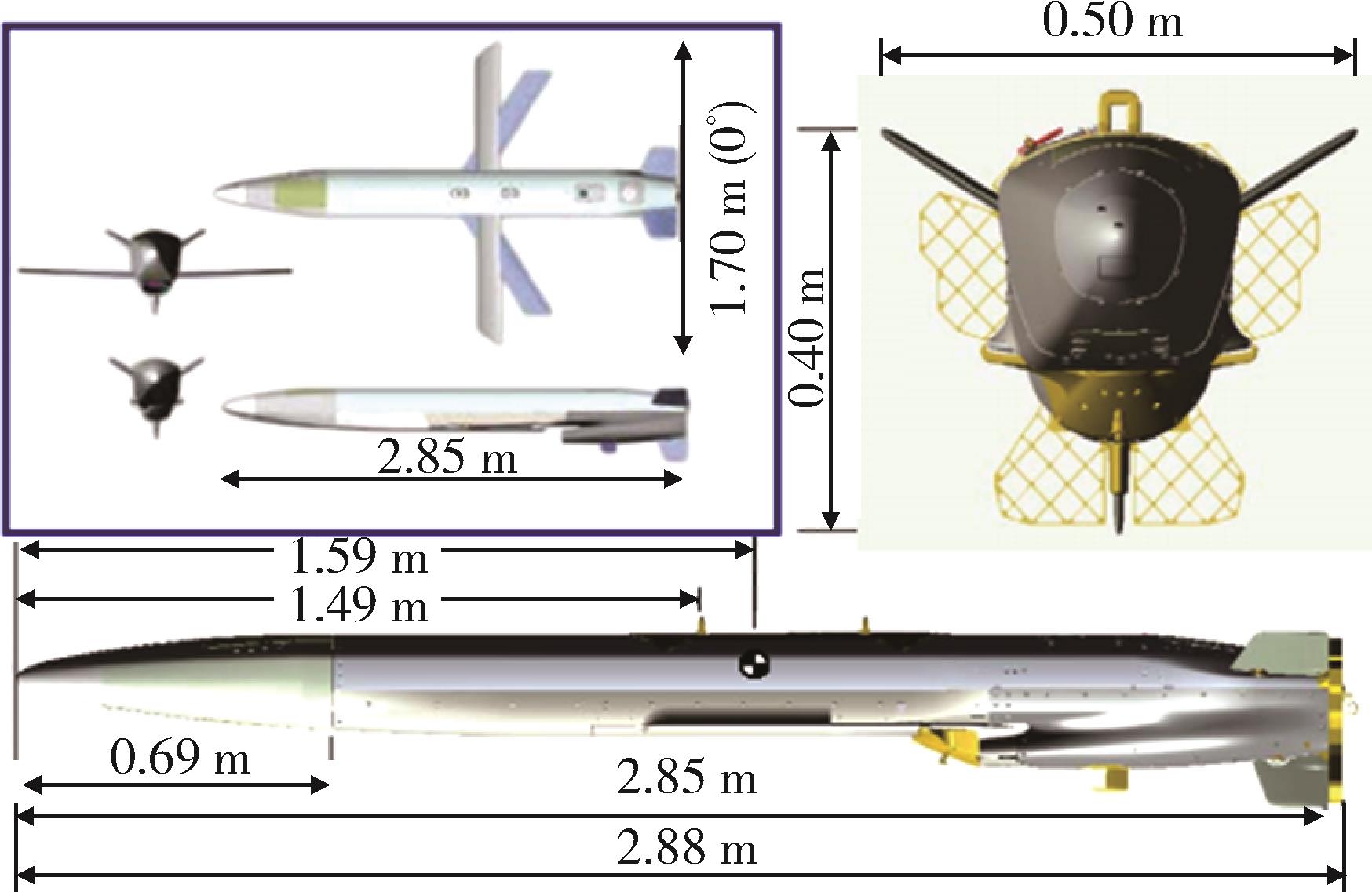

图3 ADM-160B/C外包络

Fig. 3 Overall dimension of ADM-160B/C

图4 MALD任务系统

Fig. 4 Mission system of MALD

图5 MALD本体模型和坐标系定义

Fig. 5 MALD model and coordinate system

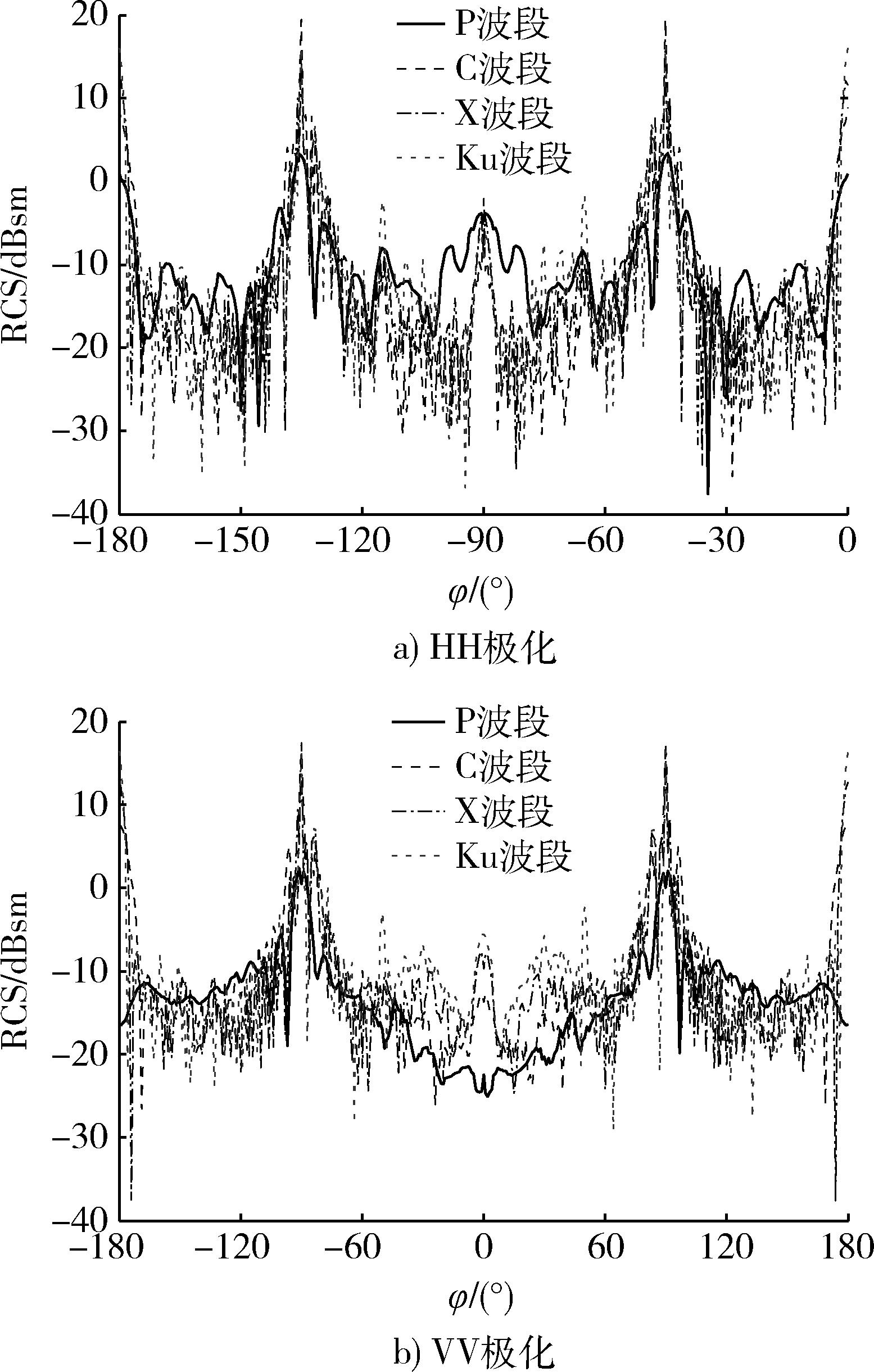

图6 4个波段下的全向RCS

Fig. 6 Full range RCS under four frequencies

表1 MALD本体头向RCS的平均值

Table 1 RCS mean value of MALD nose region m2

波段	HH	VV	平均值
P	0.110 8	0.009 5	0.060 2
C	0.030 5	0.084 9	0.057 7
X	0.021 1	0.043 7	0.032 4
Ku	0.008 9	0.030 0	0.019 5

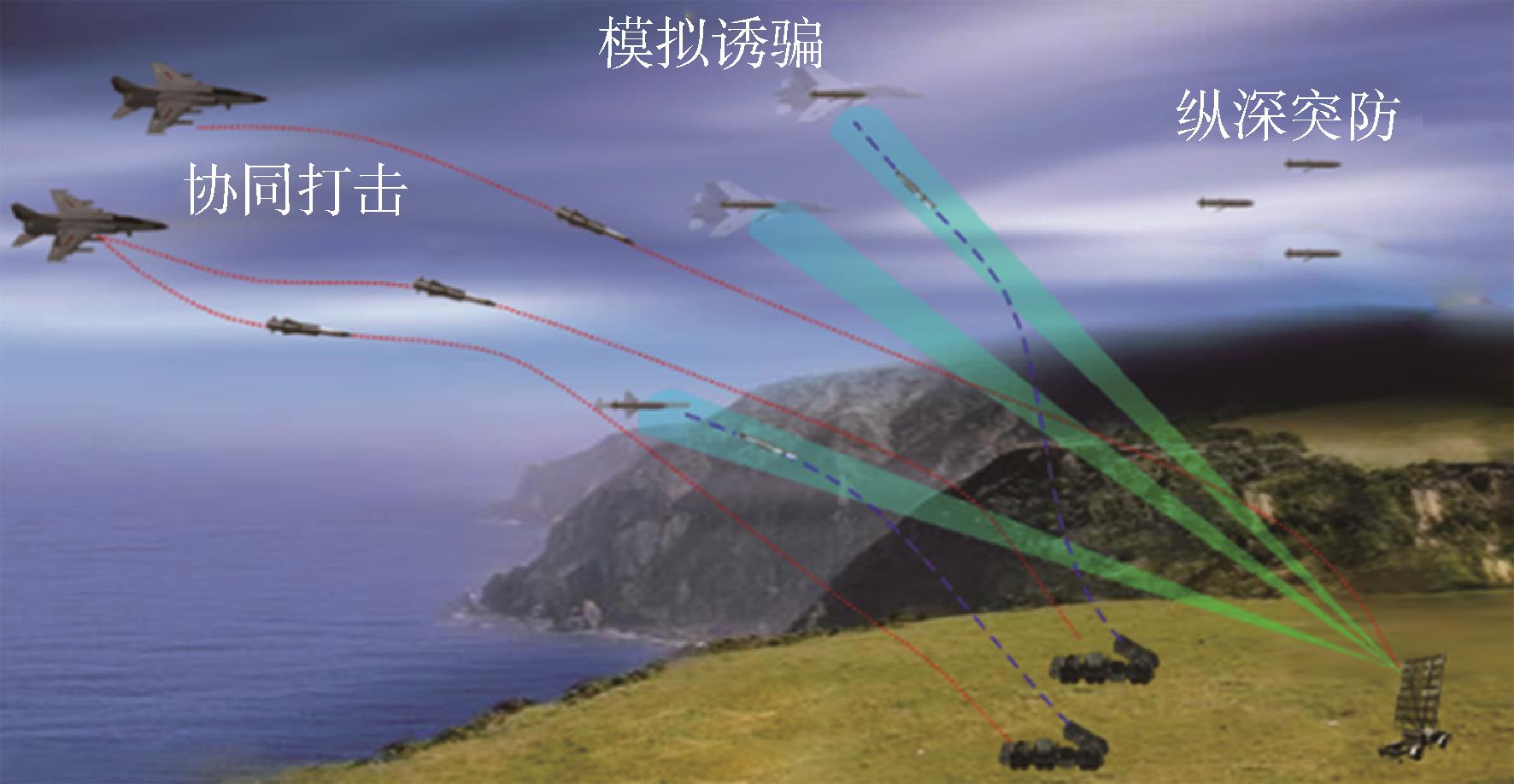

图7 前出诱骗

Fig. 7 Forward deception

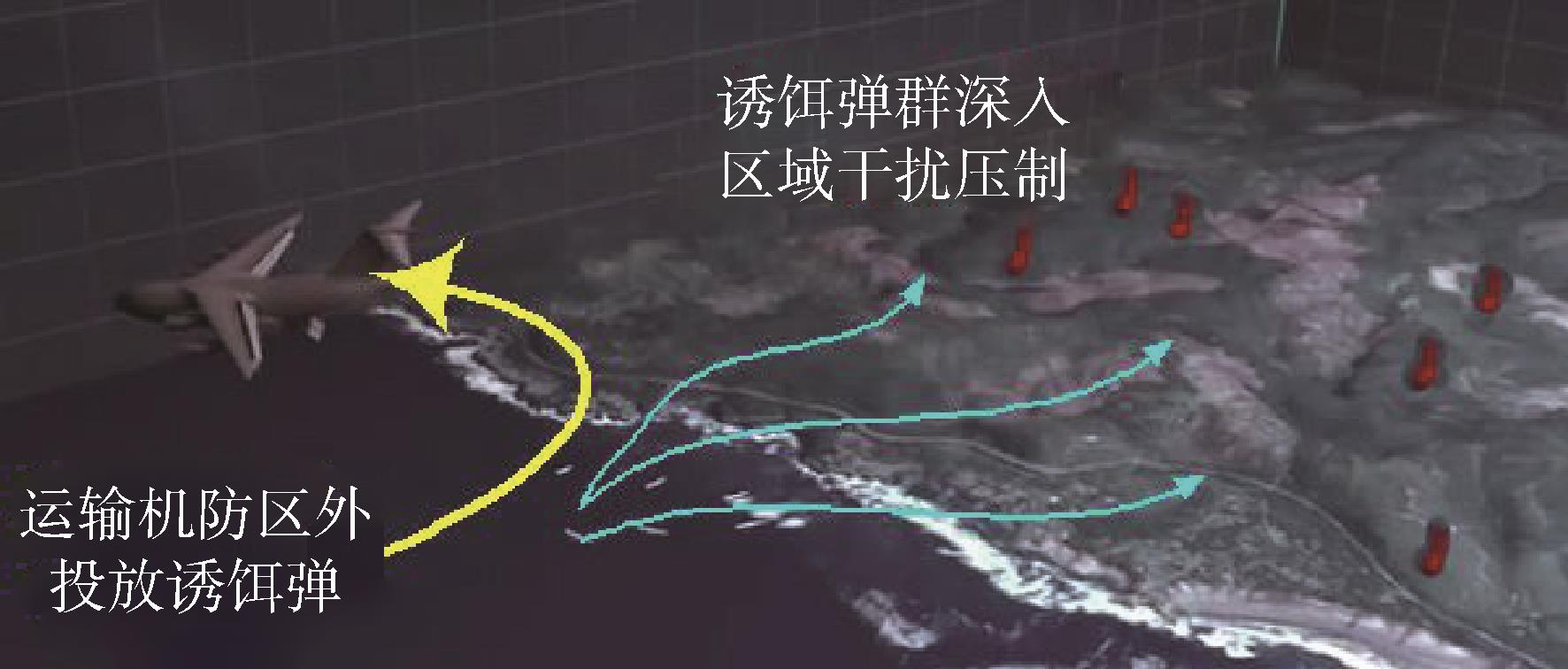

图8 抵近压制

Fig. 8 Closed jamming

表2 最小掩护距离 (km)

Table 2 Minimum cover distance

干扰样式	20 km		10 km
干扰样式	三代机	大型机	三代机	大型机
噪声干扰	200	300	151	231
相参欺骗干扰	26	42	18	20

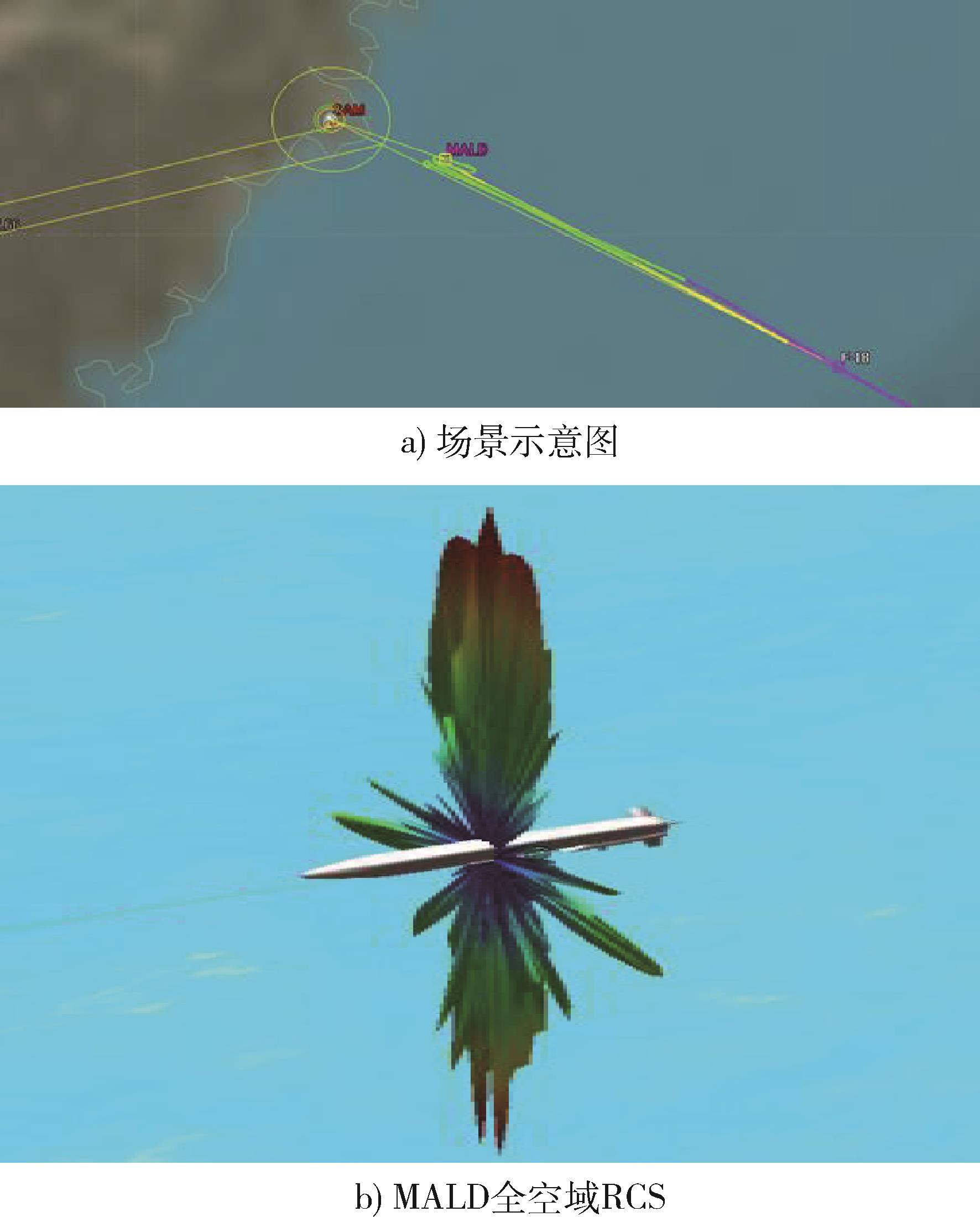

图9 场景示意图及RCS特性

Fig. 9 Scenario diagram and RCS characateristic

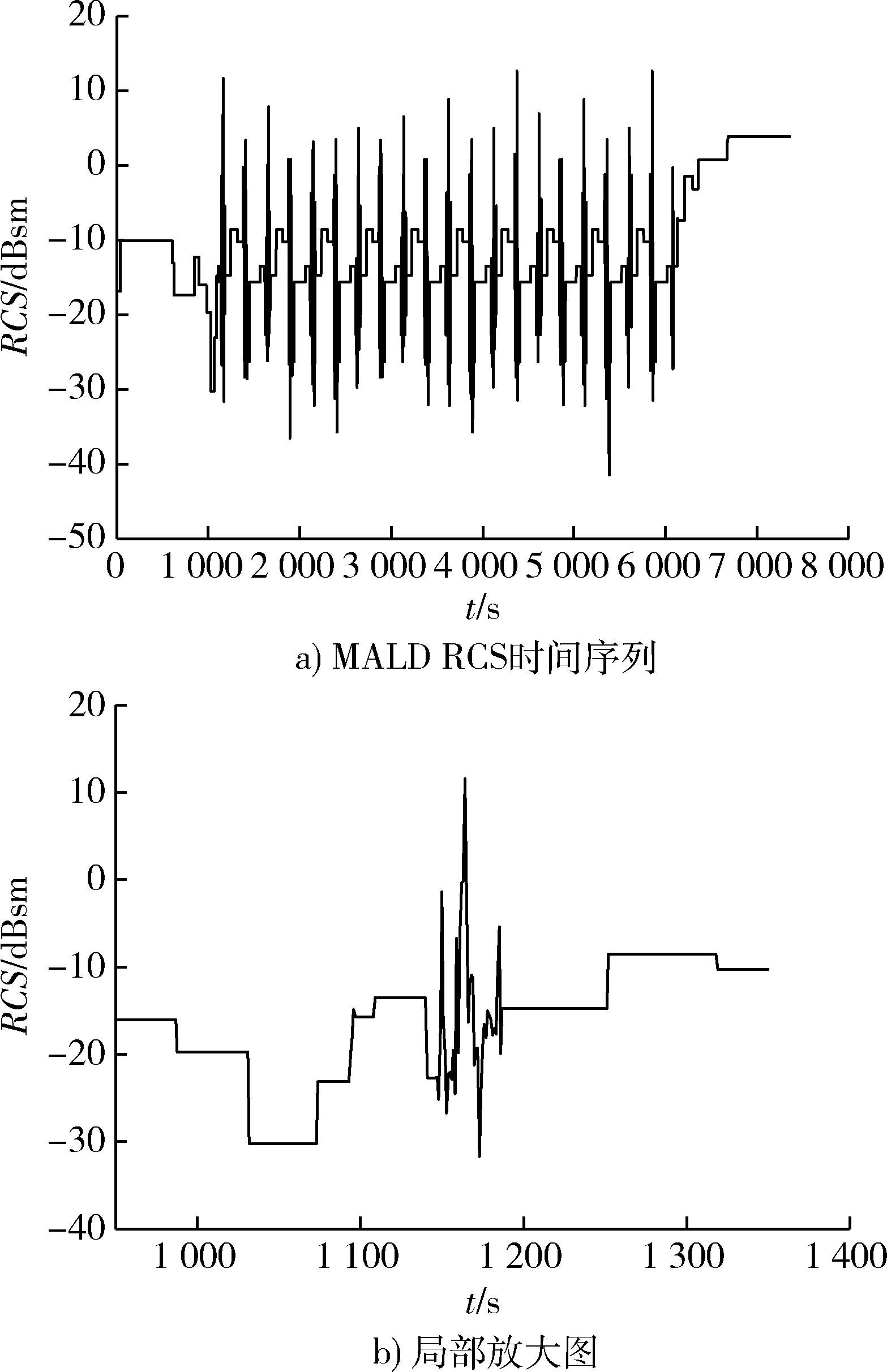

图10 MALD RCS时间序列和局部放大图

Fig. 10 RCS series and local zoom of MALD

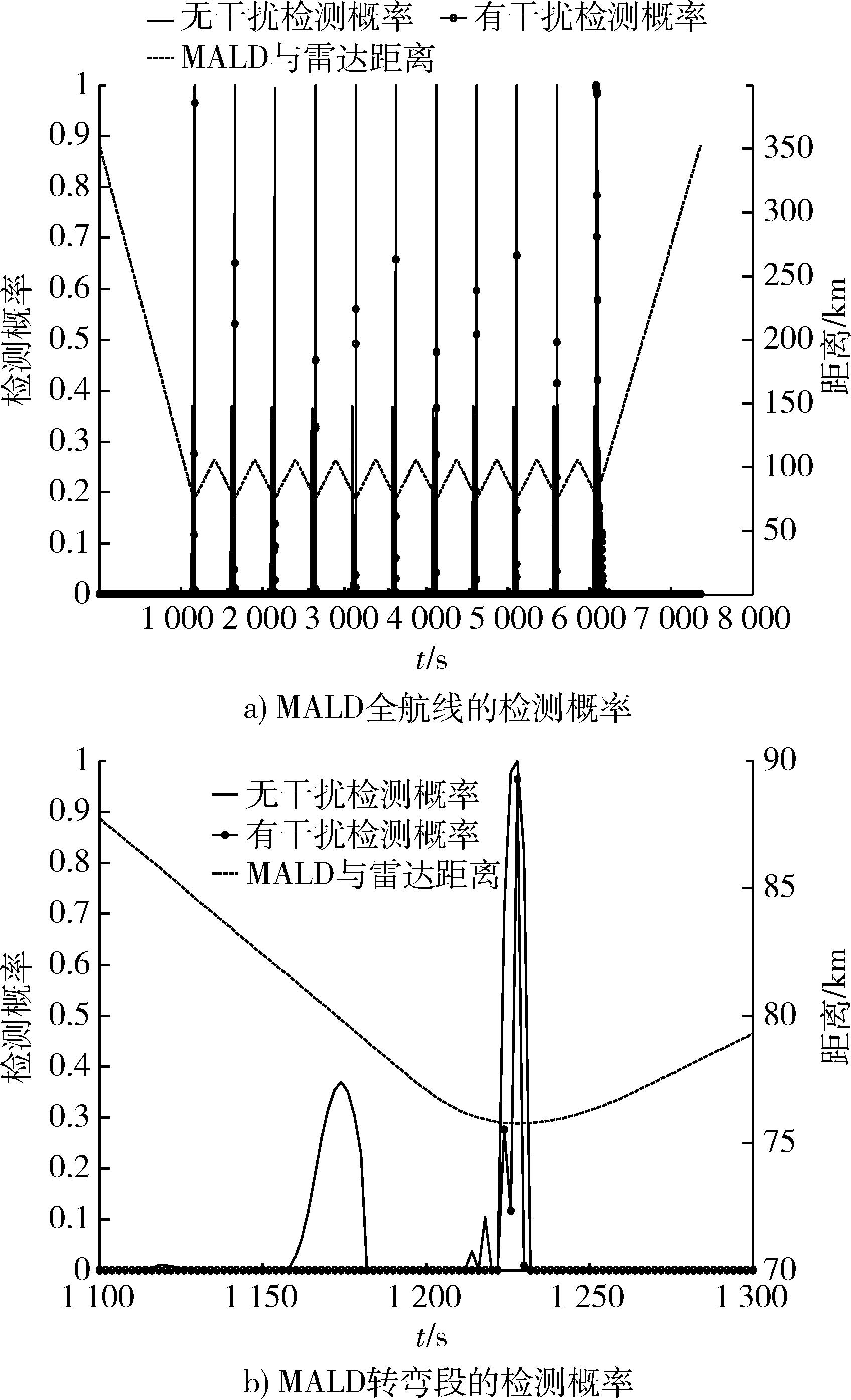

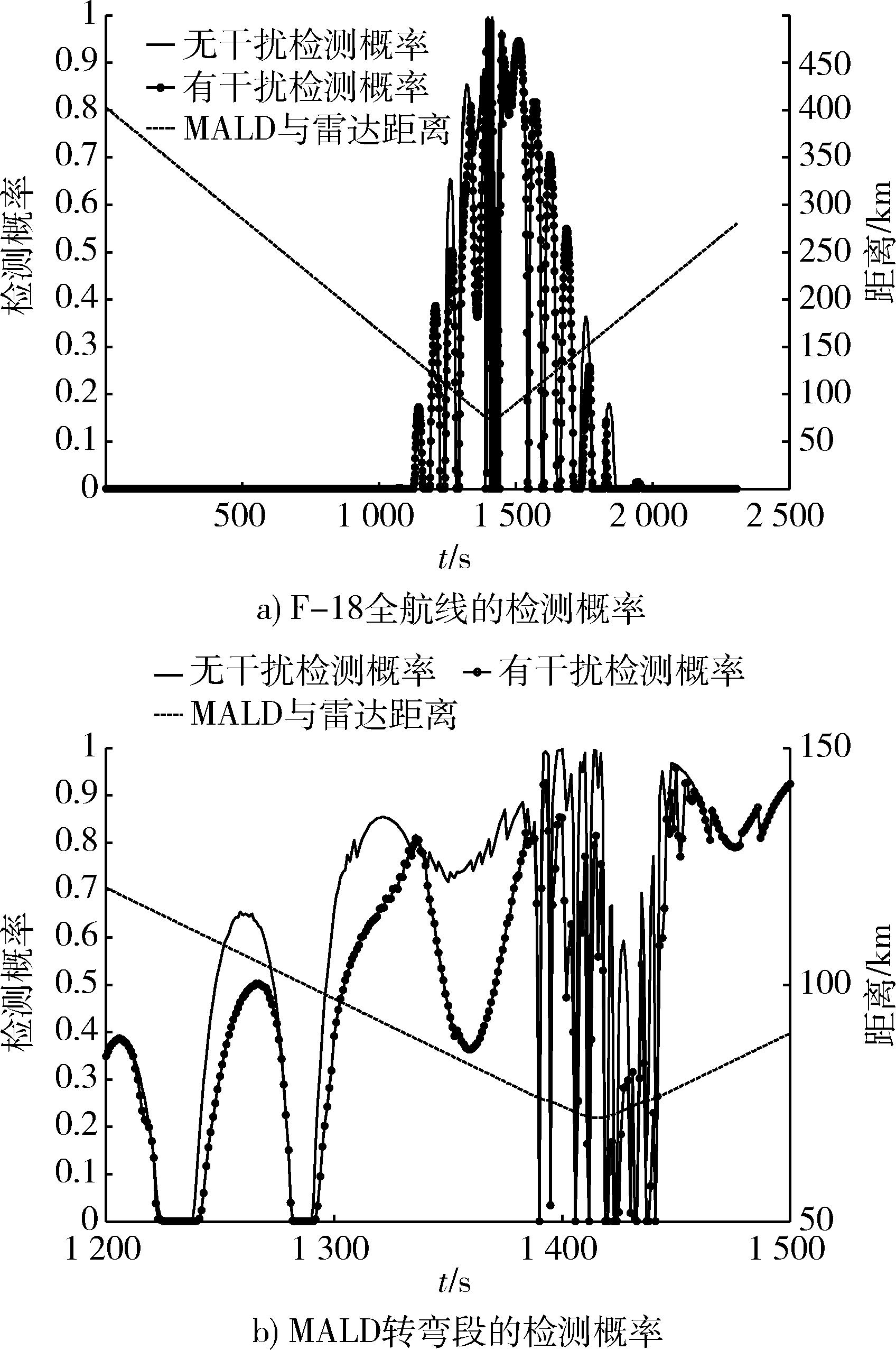

图11 制导雷达对MALD检测概率

Fig. 11 Detection probability of MALD by guidance radar

图12 制导雷达对F-18检测概率

Fig. 12 Detection probability of F-18 by guidance radar

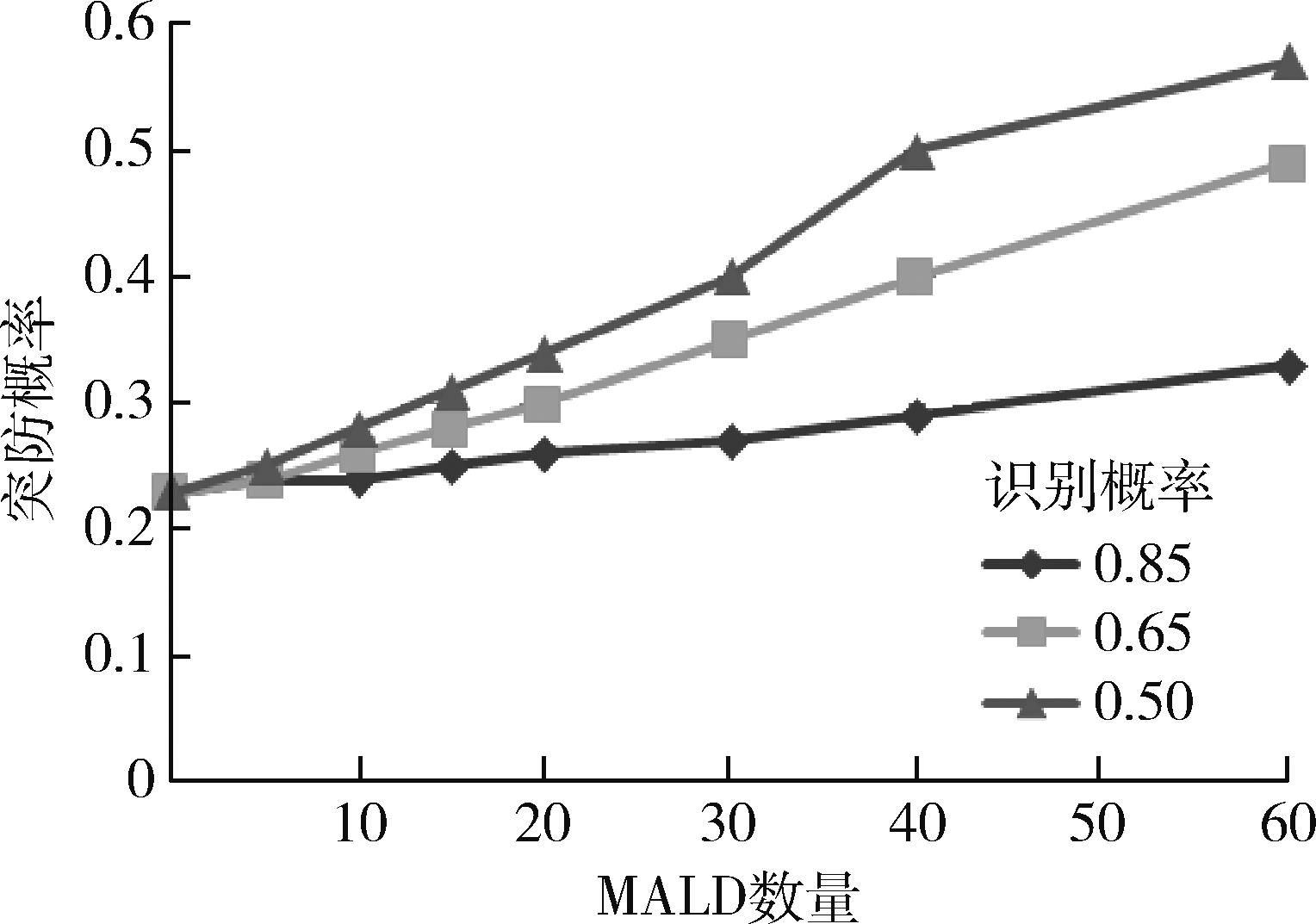

图13 MALD数量、识别概率对突防概率的影响
