基于双层规划的装备保障优化预调度

doi:10.3969/j.issn.1009-086x.2024.05.016

摘要/Abstract

摘要：

装备保障影响作战任务完成质量甚至直接关系任务成败，装备保障优化调度是提升装备保障系统效益的关键。针对装备保障系统双层决策和组合优化的特点，提出一种基于双层规划的装备保障优化预调度模型。分析装备保障系统运行过程和建模框架；结合组合优化问题，建立双层规划模型，上层为粗粒度层，采用MTSP(multiple travelling salesman problem)方法，下层为细粒度层，采用JSP（job-shop scheduling problem）方法；通过改进MTSP算法设计和迁移JSP算法描述构建双层迭代算法进行模型求解。算例分析表明：该方法在大规模系统优化调度中具有结构开放性和参数适应性。

关键词: 装备保障, 双层规划, 预调度, 大规模优化调度, 改进MTSP

Abstract:

Equipment support affects the completion quality of combat missions and even directly affects the success or failure of missions. Optimized scheduling of equipment support is the key to improve the efficiency of equipment support system. Aiming at the characteristics of two-layer decision making and combinatorial optimization of equipment support system， an optimized pre-scheduling model for equipment support based on two-layer programming is proposed. The operation process and modeling framework of the equipment support system are analyzed. Combining with the combinatorial optimization problem， a two-layer programming model is established. The upper layer is a coarse-grained layer， using the MTSP method and the lower layer is a fine-grained layer， using the JSP method. An example analysis shows that the proposed method has open structure and adaptive parameters in large-scale system scheduling optimization.

Key words: equipment support, two-layer planning, pre-scheduling, Large scale optimization scheduling, improving multiple travelling salesman problem（MTSP）

中图分类号:

TJ02

胡志刚, 楼京俊, 史跃东. 基于双层规划的装备保障优化预调度[J]. 现代防御技术, 2024, 52(5): 147-155.

Zhigang HU, Jingjun LOU, Yuedong SHI. Optimal Prescheduling of Equipment Support Based on Two-Layer Programming[J]. Modern Defense Technology, 2024, 52(5): 147-155.

图/表 14

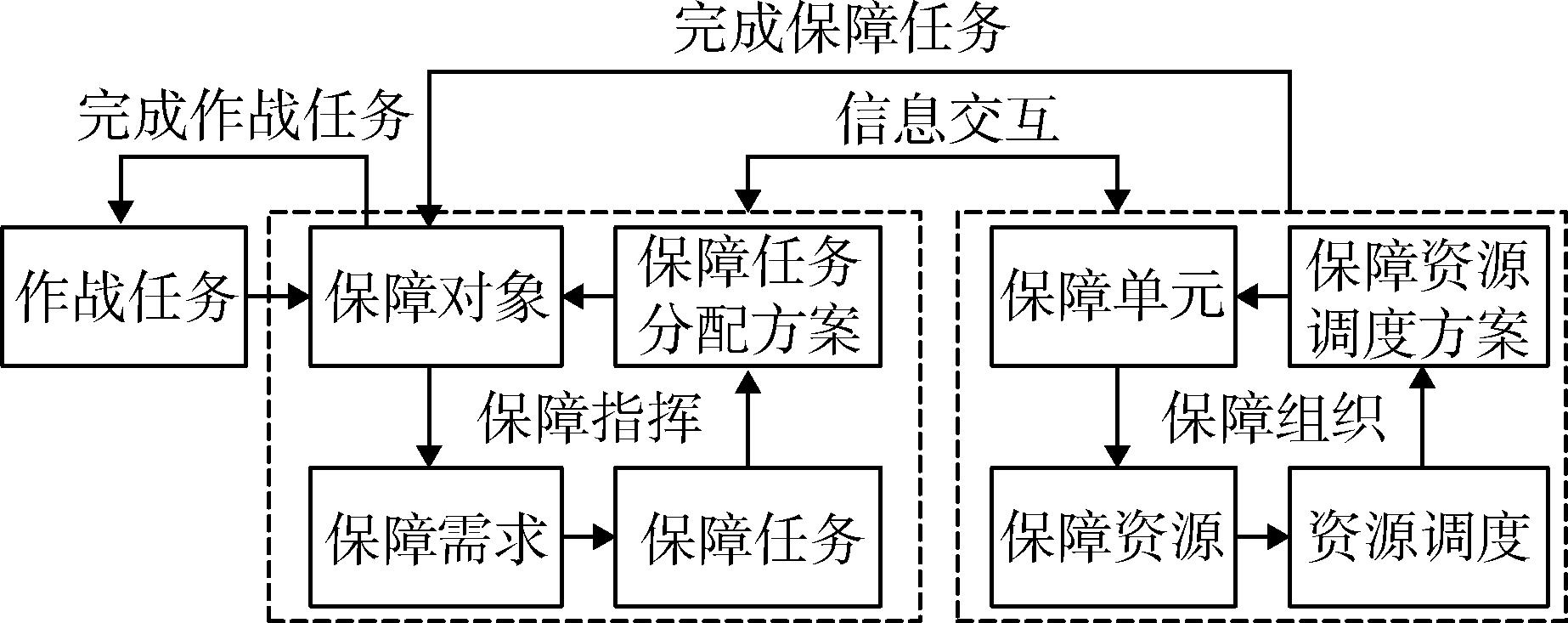

图1 装备保障系统运行过程

Fig. 1 Operation process of equipment support system

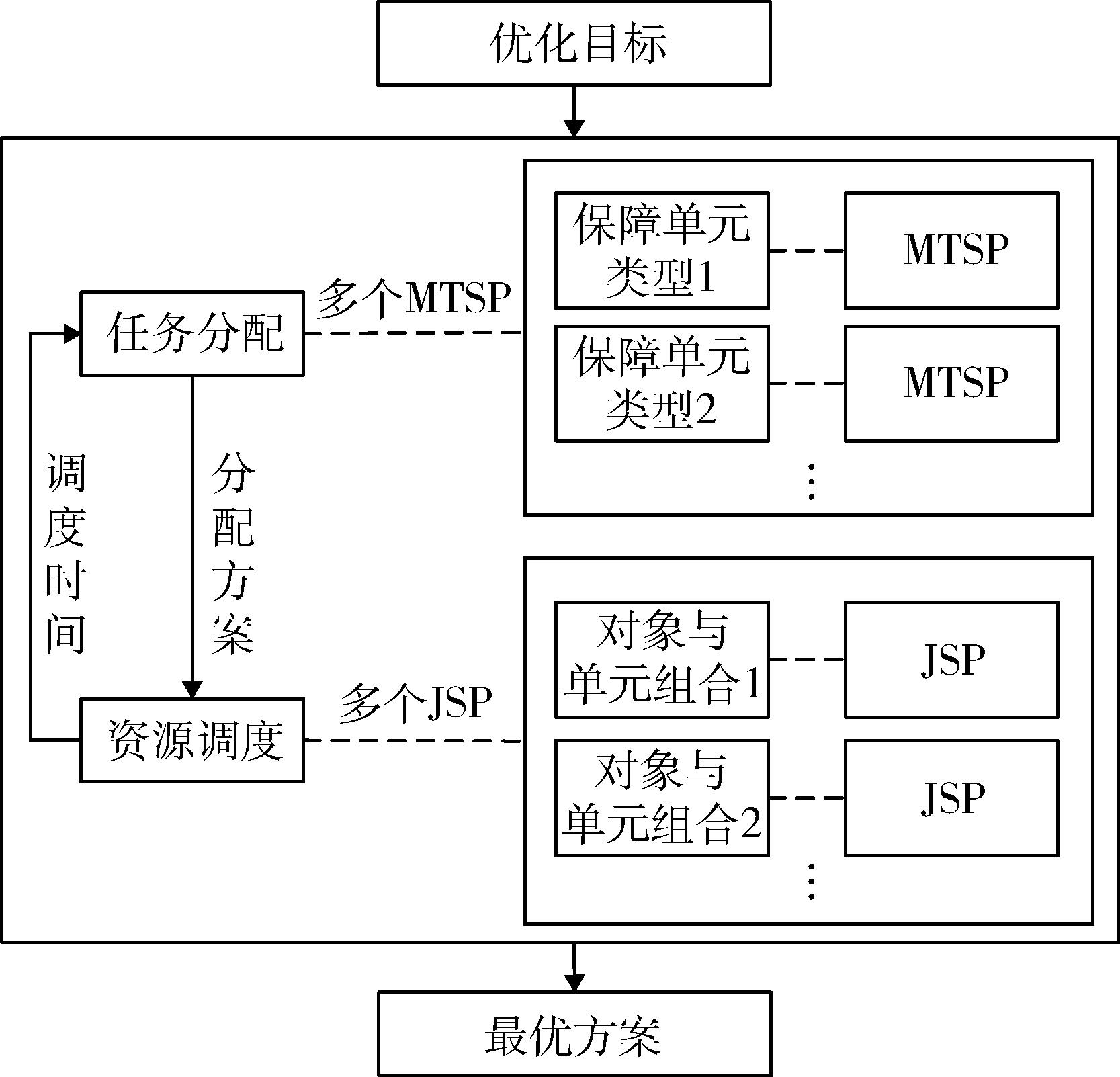

图2 基于双层规划的装备保障优化调度模型框架

Fig. 2 Equipment support optimization scheduling model framework based on two-layer programming

表1 基本数学符号

Table1 Basic mathematical symbol

符号	定义
$A i$	保障对象 $i$ ， $i ∈ 1,2, ⋯, N F$
$M i j$	保障对象 $i$ 的第 $j$ 项保障工作
$t s M i j$	保障对象 $i$ 的第 $j$ 项工作所需工作时间
$m i j$	保障对象 $i$ 的第 $j$ 项保障工作数量
$B k$	保障单元 $k$ ， $k ∈ 1,2, ⋯, N U$
$B k l$	保障单元 $k$ 的第 $l$ 种资源数量， $l ∈ 1,2, ⋯, N R$
$L B k$	$B k$ 上的资源种类个数
$v k$	保障单元 $k$ 的资源运输速度
$R i 1 l$	第 $i 1$ 个任务在第 $l$ 种资源上的完成时间
$L t i 1 l$	第 $i 1$ 个任务在第 $l$ 种资源上的保障时间
$D i 1 i 2$	保障对象 $i 1$ 到保障对象 $i 2$ 之间的距离
$x i k$	$x i k ∈ 0,1$ ，对 $A i$ 是否分配给 $B k$ ，0表示“否”，1表示“是”

表1 基本数学符号

Table1 Basic mathematical symbol

符号	定义
$A i$	保障对象 $i$ ， $i ∈ 1,2, ⋯, N F$
$M i j$	保障对象 $i$ 的第 $j$ 项保障工作
$t s M i j$	保障对象 $i$ 的第 $j$ 项工作所需工作时间
$m i j$	保障对象 $i$ 的第 $j$ 项保障工作数量
$B k$	保障单元 $k$ ， $k ∈ 1,2, ⋯, N U$
$B k l$	保障单元 $k$ 的第 $l$ 种资源数量， $l ∈ 1,2, ⋯, N R$
$L B k$	$B k$ 上的资源种类个数
$v k$	保障单元 $k$ 的资源运输速度
$R i 1 l$	第 $i 1$ 个任务在第 $l$ 种资源上的完成时间
$L t i 1 l$	第 $i 1$ 个任务在第 $l$ 种资源上的保障时间
$D i 1 i 2$	保障对象 $i 1$ 到保障对象 $i 2$ 之间的距离
$x i k$	$x i k ∈ 0,1$ ，对 $A i$ 是否分配给 $B k$ ，0表示“否”，1表示“是”

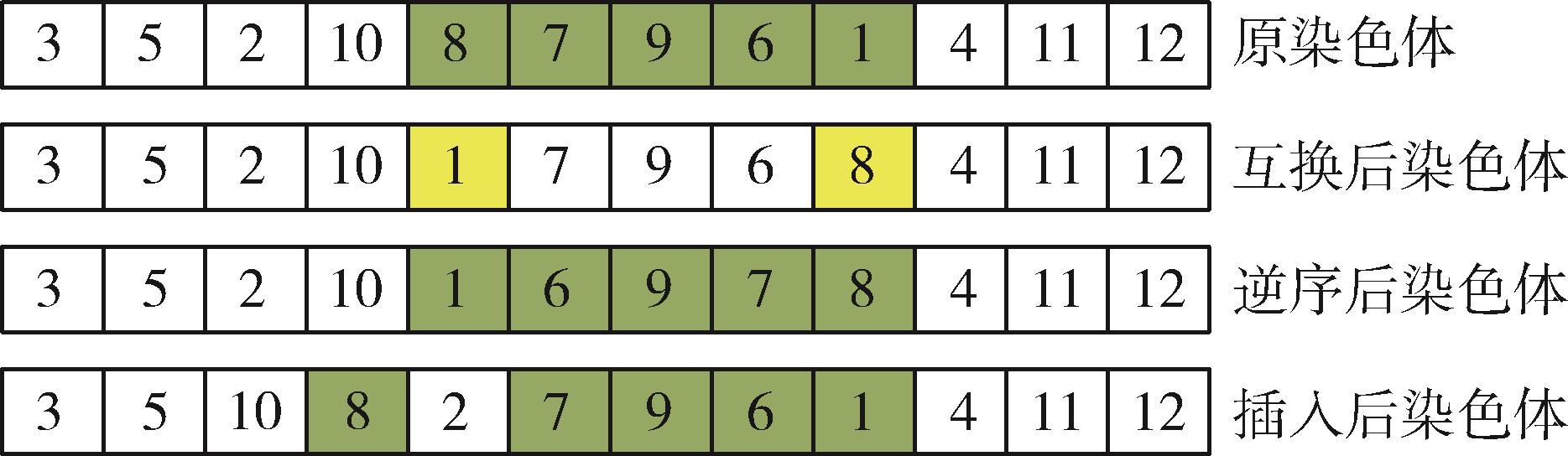

图3 组合优化问题中的遗传算法操作算子

Fig. 3 Genetic algorithm operators in combinatorial optimization problems

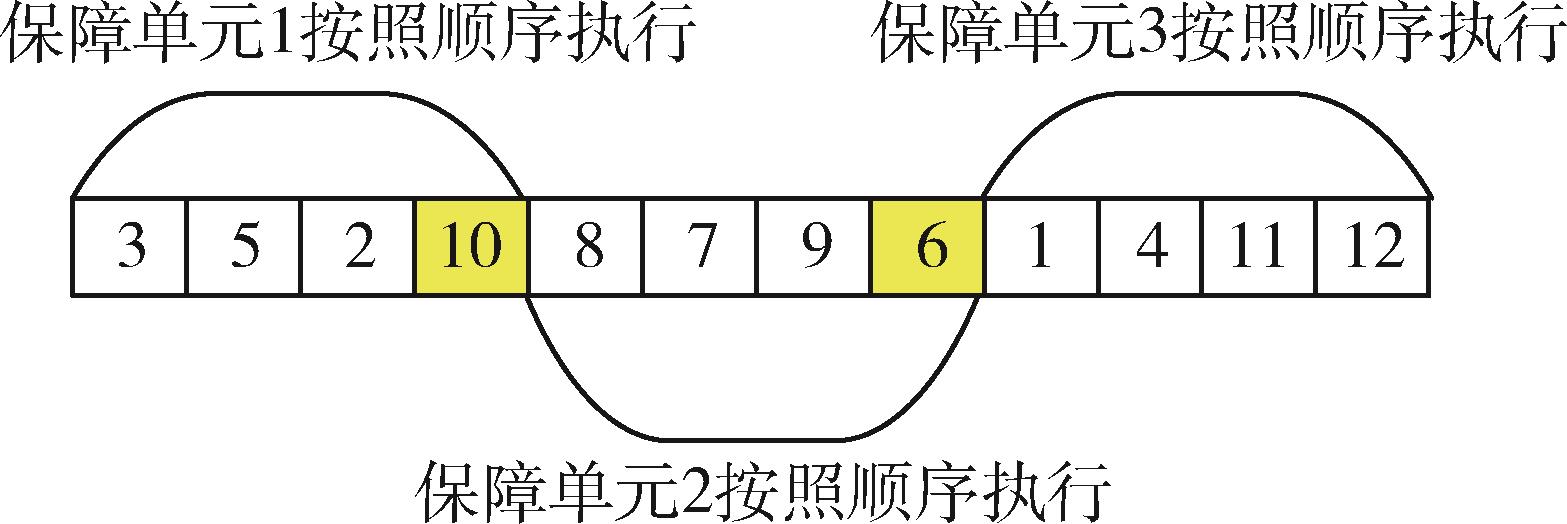

图4 MTSP中的遗传算法染色体编码

Fig. 4 Genetic algorithm chromosome coding in MTSP

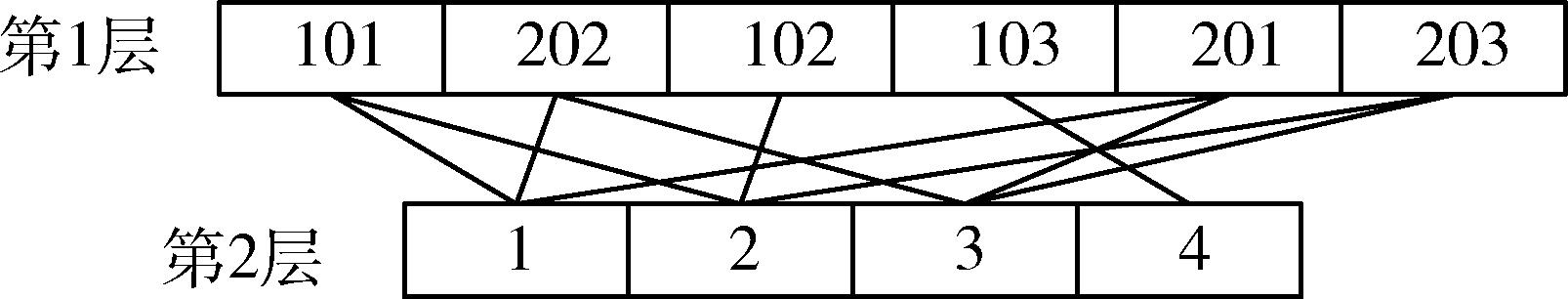

图5 JSP中的遗传算法染色体编码

Fig. 5 Genetic algorithm chromosome coding in JSP

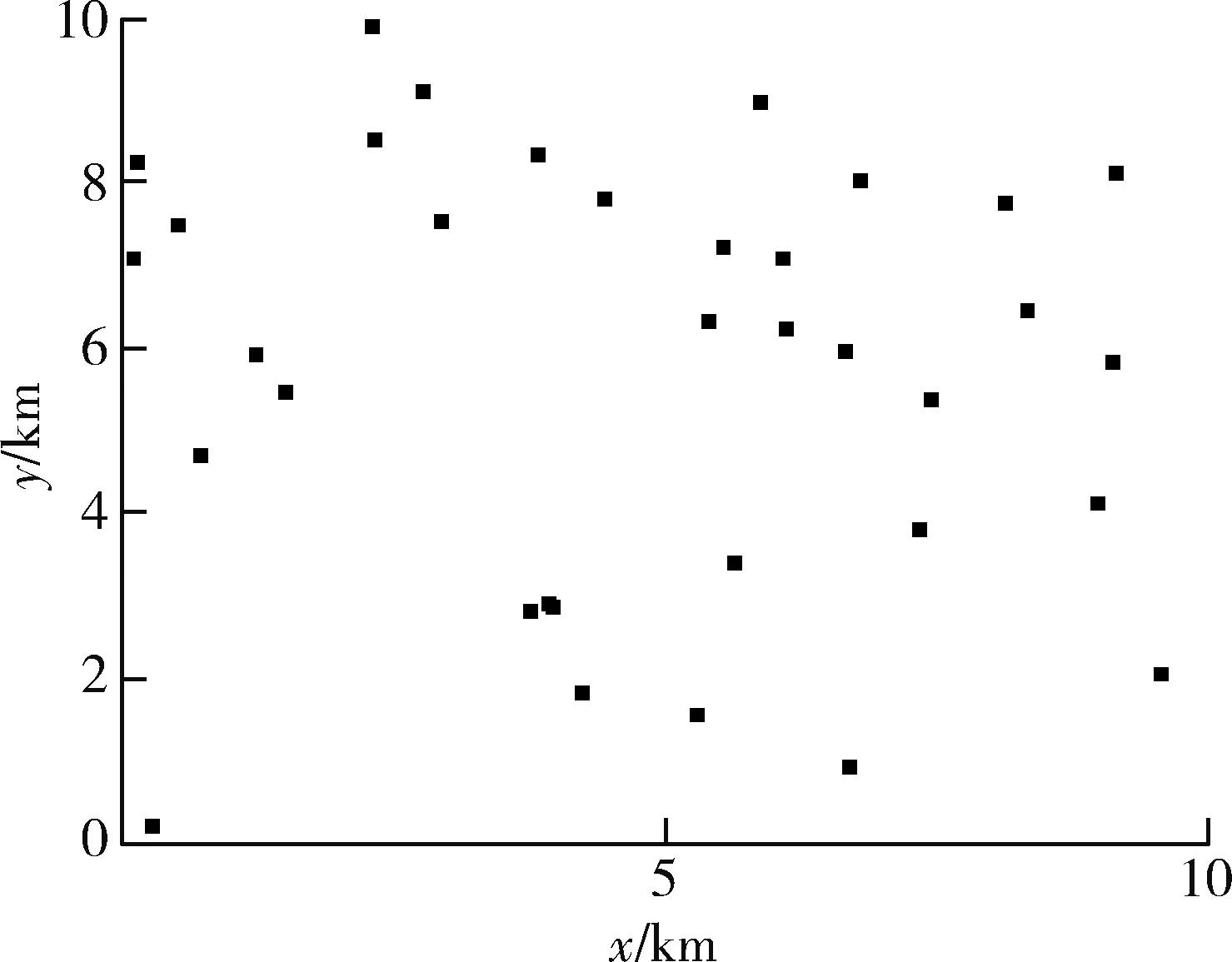

图6 保障对象分布

Fig. 6 Guarantee object distribution

表2 保障任务-任务步骤可选保障资源

Table 2 Safeguard task-task step optional security resources

	S1	S2	S3	S4	S5	S6
Ta1	3	［1，5，8］	［3，4］	［2，3，6］	［2，5］	7
Ta2	5	［2，3，8］	［6，8］	2	［4，5］	［1，7］
Ta3	［5，8］	［6，7］	［2，7］	［1，3，4］	4	［2，5］
Ta3	［2，4］	［2，5］	［4，6，7］	1	［5，8］	［3，6］

表3 保障任务-任务步骤相应资源所用时间

Table 3 Safeguard task-task step resource usage time

	S1	S2	S3	S4	S5	S6
Ta1	3	［1，5，3］	［3，4］	［2，3，6］	［2，5］	4
Ta2	4	［2，4］	［6，7，2］	2	［4，5］	［1，6］
Ta3	［5，6］	［6，7］	［2，7］	［1，3，4］	2	［2，5］
Ta3	［2，4］	［2，5］	［4，6，7］	3	［5，4］	［3，2］

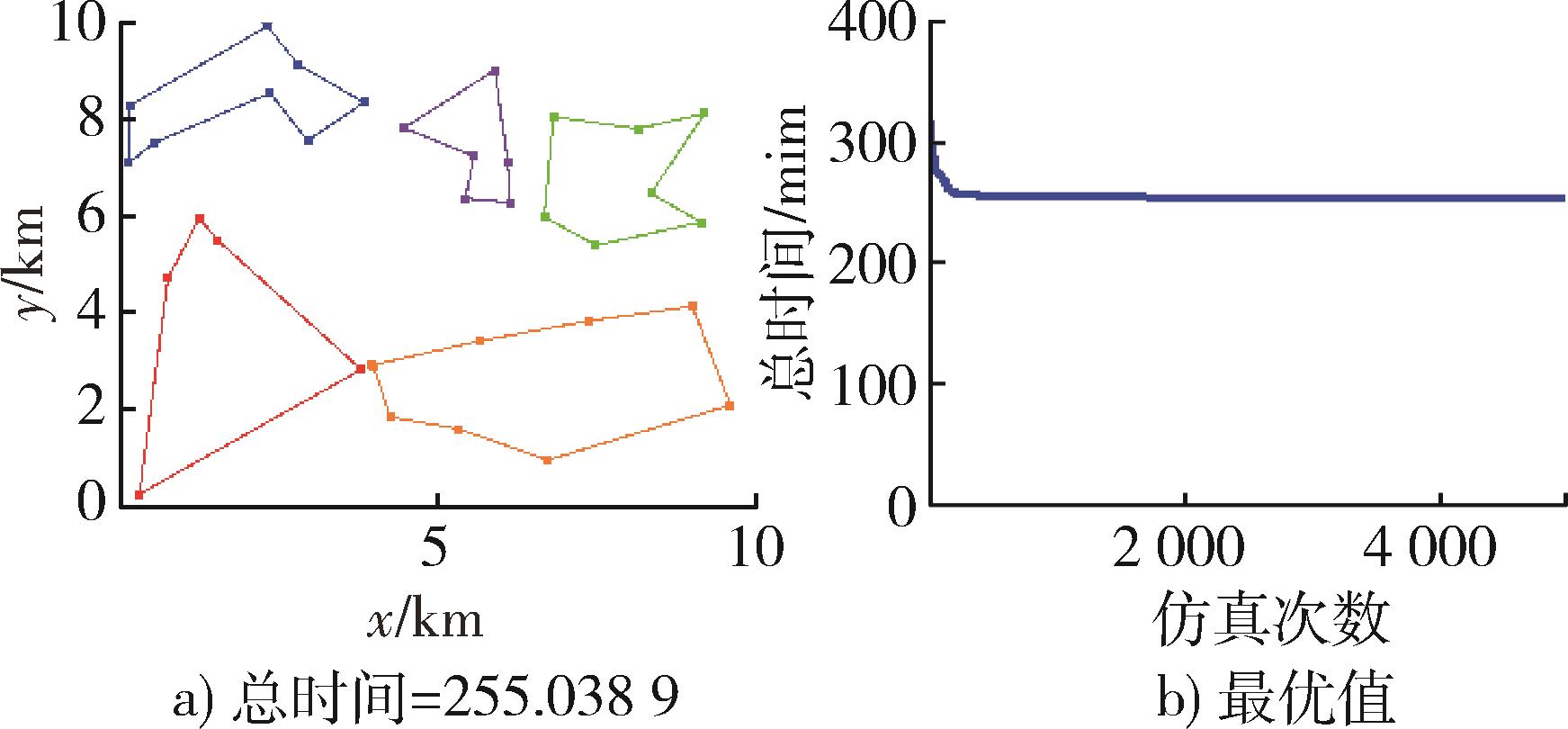

图7 计算结果

Fig. 7 Calculation result

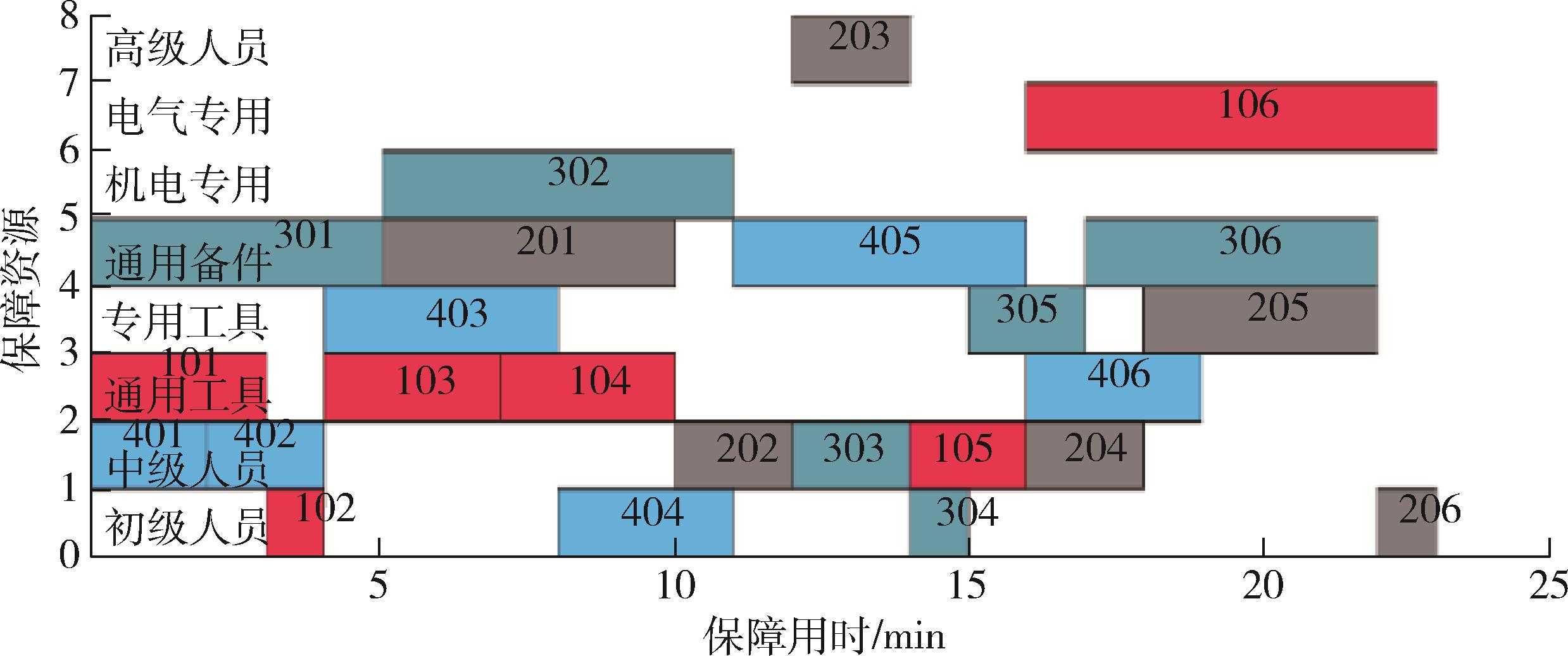

图8 保障资源预调度方案

Fig. 8 pre-scheduling scheme

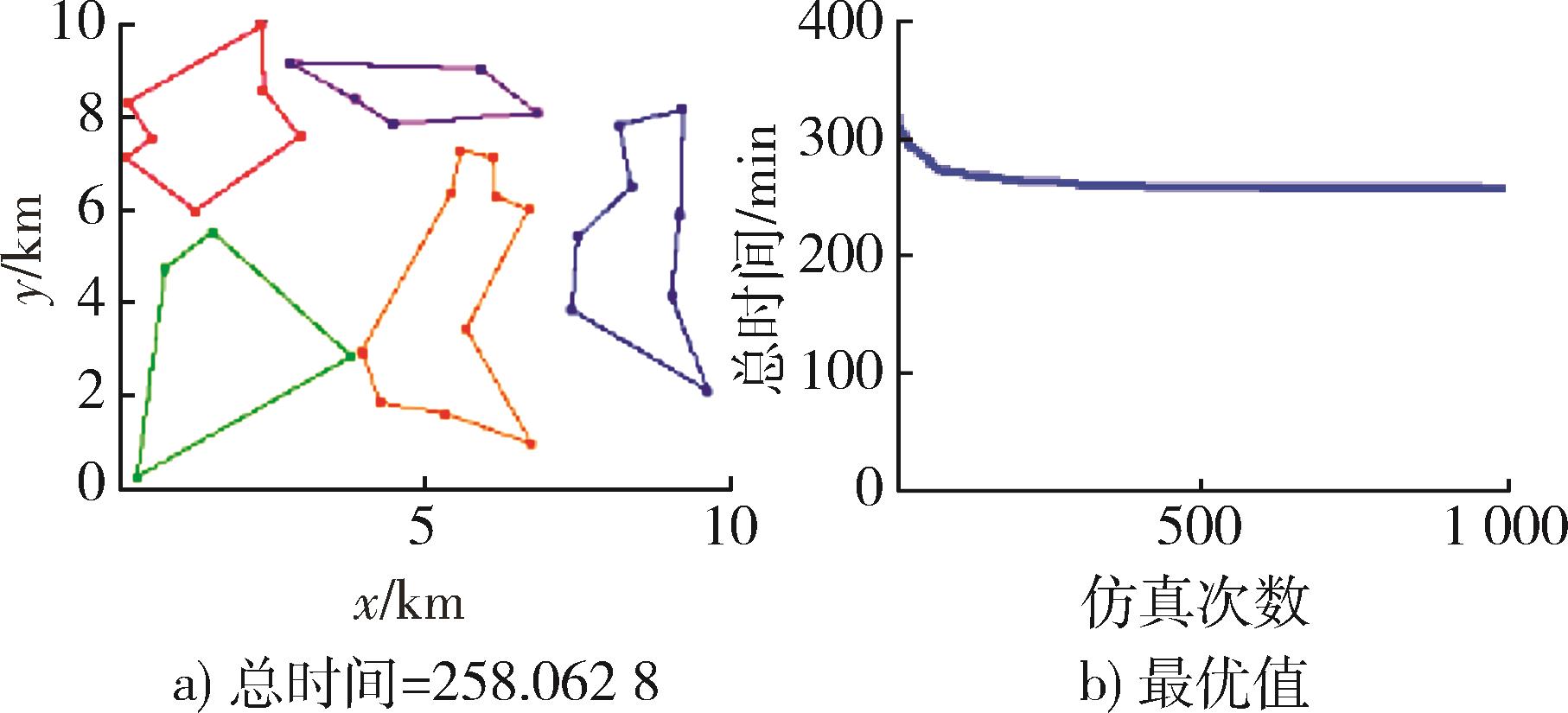

图9 迭代次数为1 000时的计算结果

Fig. 9 Calculation result of 1 000 iterations

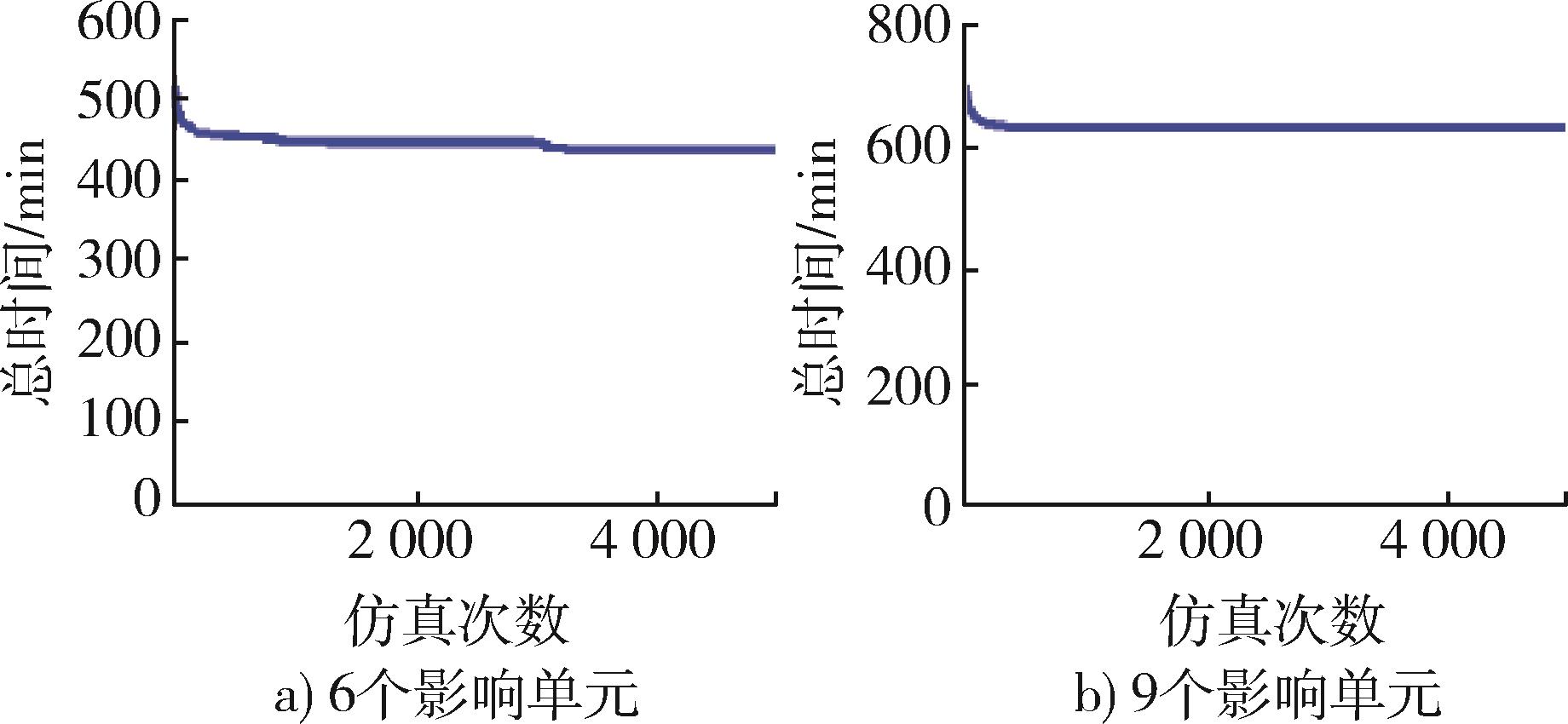

图10 任务影响单元个数变化时（6、9）

Fig. 10 Number of task affects units changing（6/9）

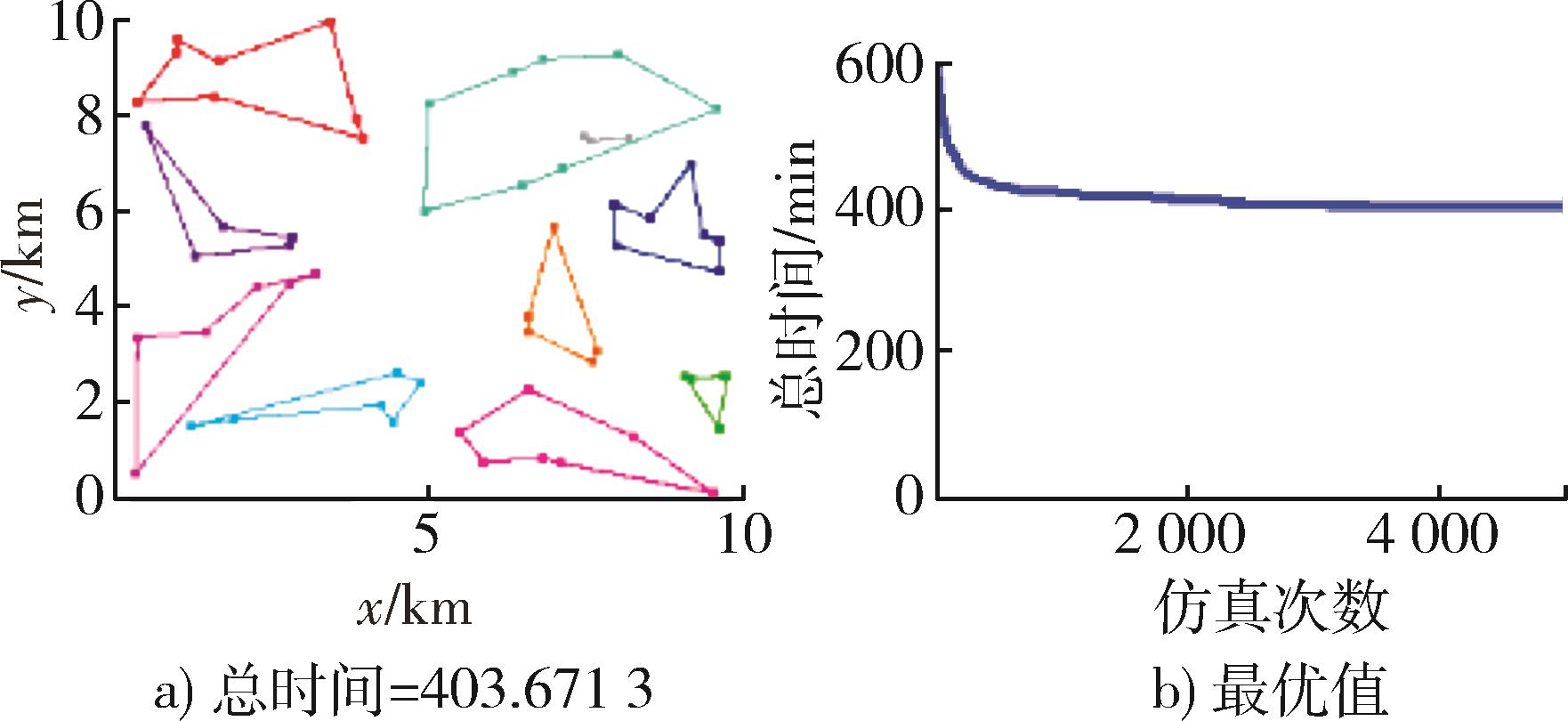

图11 保障规模增大时

Fig. 11 Increase of guarantee scale
