机载SAR方位宽幅扫描波束控制方法

doi:10.3969/j.issn.1009-086x.2025.02.016

摘要/Abstract

摘要：

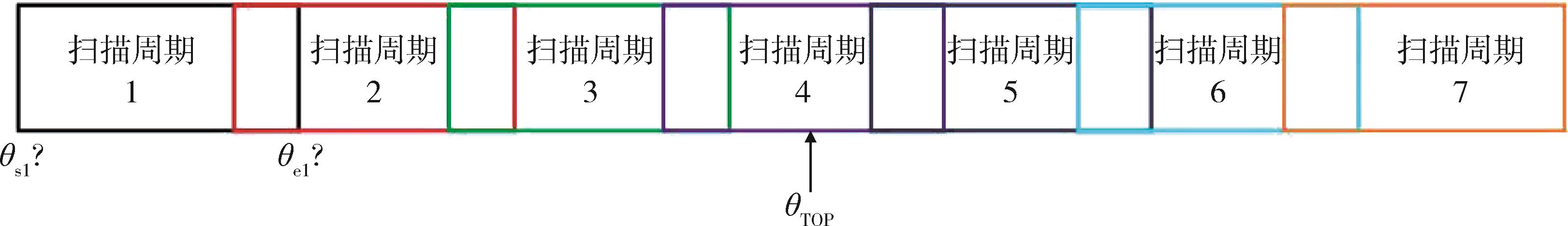

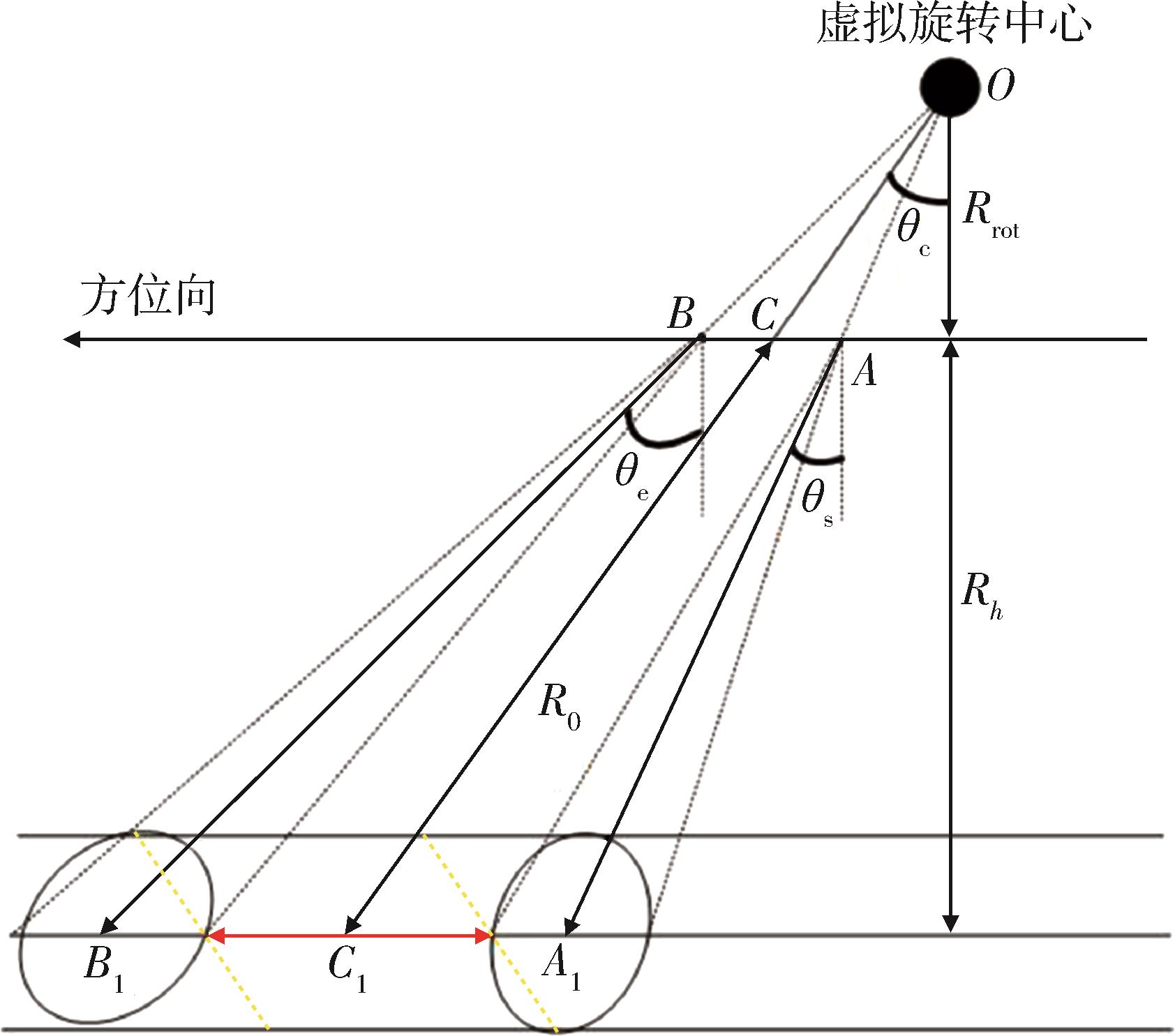

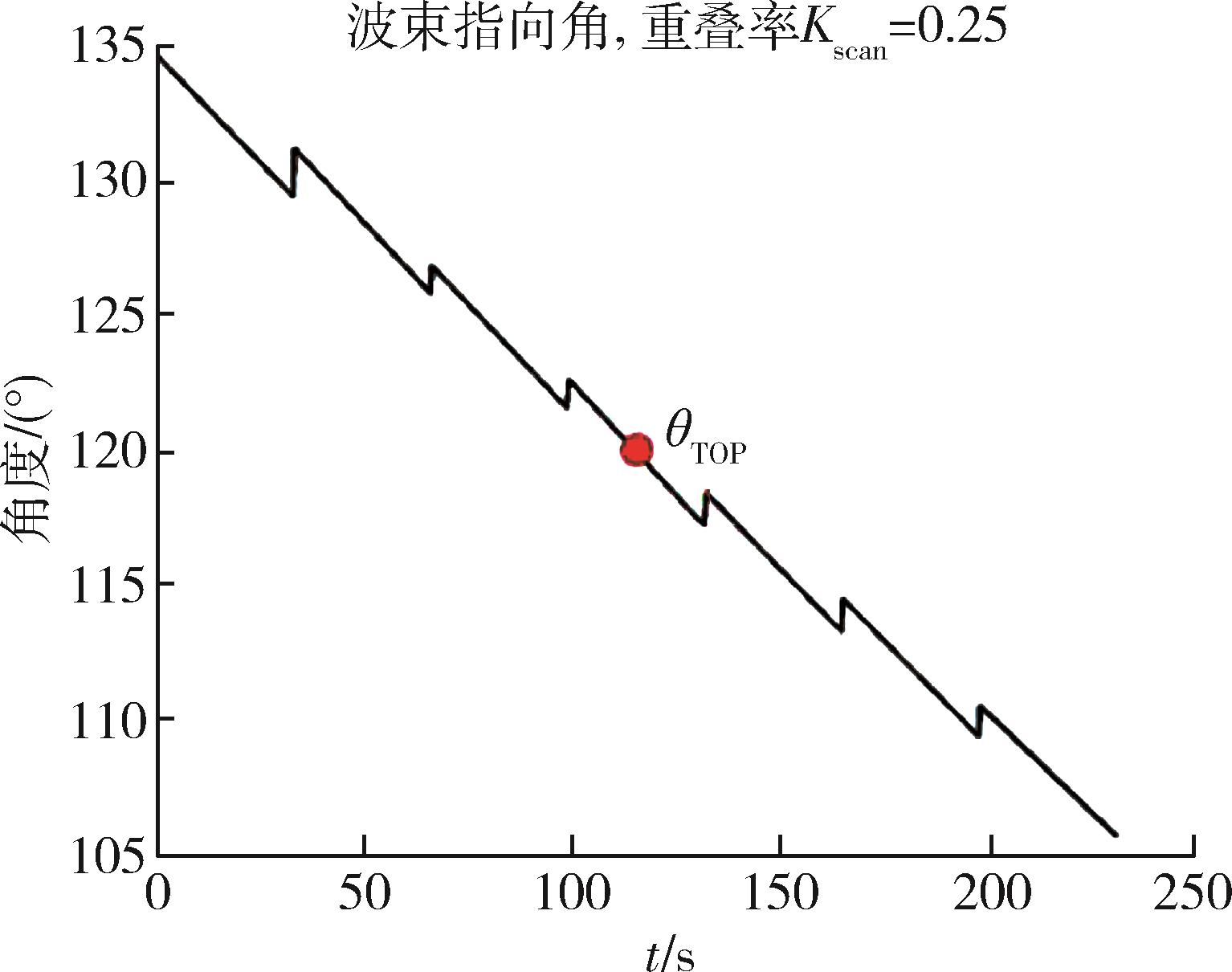

机载SAR系统通过扫描实现方位大幅宽，扫描角速度受方位分辨率、斜视角等参数制约,扫描效率和方位分辨率难以同时兼顾成为机载方位宽幅扫描SAR设计和实现中的难题。为了实现航线内方位宽幅扫描，提出了一种波束控制方法，通过推导得到不同帧图像间扫描角度变化规律，根据角度变化规律设计各帧图像的起始扫描角和终止扫描角，设计的波束控制方法对各景图像扫描角速度满足分辨率要求，并且时变角速度具有高的扫描效率，景与景之间重叠保证覆盖，目标场景位于航线内扫描幅宽中间。

关键词: 机载, 合成孔径雷达, 方位, 扫描, 大幅宽

Abstract:

The airborne synthetic aperture radar（SAR） system realizes the large azimuth width by scanning. The scanning angular velocity is restricted by azimuth resolution， squint angle and other parameters. It is a difficult problem to design and implement airborne wide-width azimuth scanning SAR with both scanning efficiency and azimuth resolution. In order to realize azimuth wide-swath scanning in the air route， a beam control method is proposed. By deriving the scanning angle change rule between different scene images， and designing the start scanning angle and end scanning angle of each scene image according to the angle change rule， the designed beam control method can meet the resolution requirements of the scanning angle velocity of each scene image and has a time-varying angular velocity with a high scanning efficiency. Overlapping between scenes to ensure coverage and the target scene is located in the middle of the scanning width in the course.

Key words: airborne, synthetic aperture radar（SAR）, azimuth, scan, wide swath

中图分类号:

TN958

邢涛, 李军, 王志锐. 机载SAR方位宽幅扫描波束控制方法[J]. 现代防御技术, 2025, 53(2): 149-155.

Tao XING, Jun LI, Zhirui WANG. Airborne SAR Azimuth Wide Swath Scan Beam Control Method[J]. Modern Defense Technology, 2025, 53(2): 149-155.

图/表 7

参考文献 10

1	保铮，邢孟道，王彤. 雷达成像技术［M］. 北京：电子工业出版社， 2005： 141-149.
	BAO Zheng， XING Mengdao， WANG Tong. Radar Imaging Technique［M］. Beijing： Publishing House of Electronics Industry， 2005： 141-149.
2	STANGL M， WERNINGHAUS R， SCHWEIZER B， et al. TerraSAR-X Technologies and First results［J］. IEE Proceedings-Radar， Sonar and Navigation， 2006， 153（2）： 86-95.
3	李涵. 方位波束扫描SAR成像算法及新体制系统研究［D］. 西安：西安电子科技大学， 2021.
	LI Han. Study on Azimuth Beam Steering SAR Imaging and New System Design［D］. Xi'an： Xidian University， 2021.
4	LI Han， SUO Zhiyong， ZHENG Chengxin， et al. A Modified Factorized Geometrical Autofocus Method for Wide Angle SAR［J］. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing， 2021， 14： 1458-1468.
5	SUO Zhiyong， LI Han， ZHANG Jinqiang， et al. Least-Square-Based Joint Coregistration Method for SAR Image Series and Its Application for PS-InSAR Processing［J］. IEEE Access， 2020， 8： 9668-9679.
6	朱岱寅，朱兆达. 方位扫描SAR区域成像研究［J］. 航空学报， 2005， 26（2）： 208-213.
	ZHU Daiyin， ZHU Zhaoda. Study on Patch Mapping by Azimuth Scan SAR［J］. Acta Aeronautica et Astronautica Sinica， 2005， 26（2）： 208-213.
7	吴玉峰，孙光才，邢孟道，等. 扫描SAR全孔径成像处理方法［J］. 电子与信息学报， 2011， 33（10）： 2445-2451.
	WU Yufeng， SUN Guangcai， XING Mengdao， et al. A Full-Aperture Imaging Method for ScanSAR［J］. Journal of Electronics & Information Technology， 2011， 33（10）： 2445-2451.
8	潘洁，王帅，李道京，等. 基于分布式压缩感知的高分宽幅SAR动目标成像技术［J］. 雷达学报， 2020， 9（1）： 166-173.
	PAN Jie， WANG Shuai， LI Daojing， et al. High-Resolution Wide-Swath SAR Moving Target Imaging Technology Based on Distributed Compressed Sensing［J］. Journal of Radars， 2020， 9（1）： 166-173.
9	江烨，李勇. 宽测绘带星载环视扫描SAR成像方案研究［J］. 雷达科学与技术， 2018， 16（3）： 249-255， 266.
	JIANG Ye， LI Yong. Study on Wide Swath Imaging Method for Spaceborne Circular-Scanning SAR［J］. Radar Science and Technology， 2018， 16（3）： 249-255， 266.
10	马小梦，何岷，张长革. 递进型优化算法对相控阵天线阵列的波束优化［J］. 现代防御技术， 2021， 49（2）： 72-77.
	MA Xiaomeng， HE Min， ZHANG Changge. Progressive Optimization Algorithm for Beam Optimization of Phased Array Antenna Array［J］. Modern Defence Technology， 2021， 49（2）： 72-77.

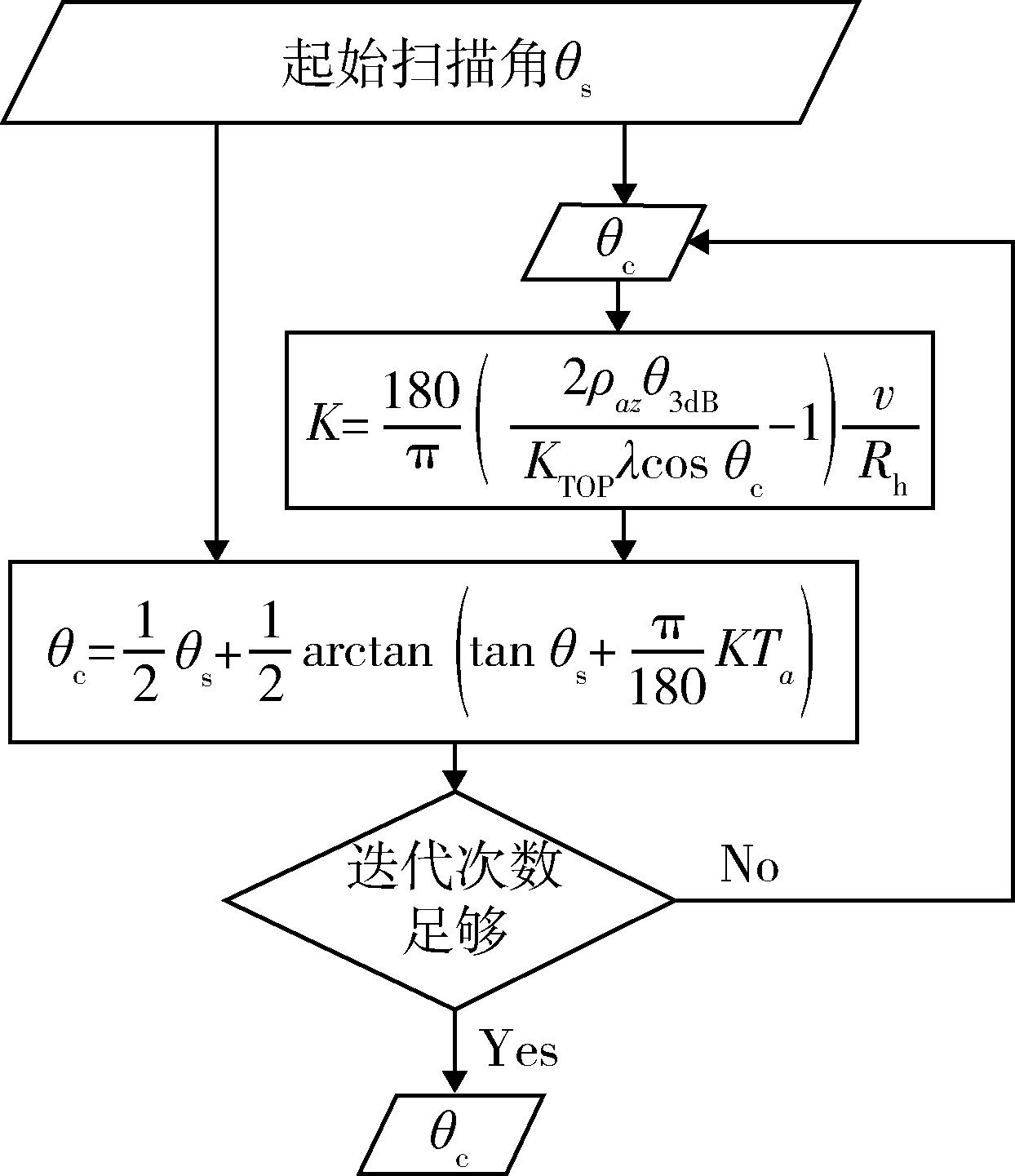

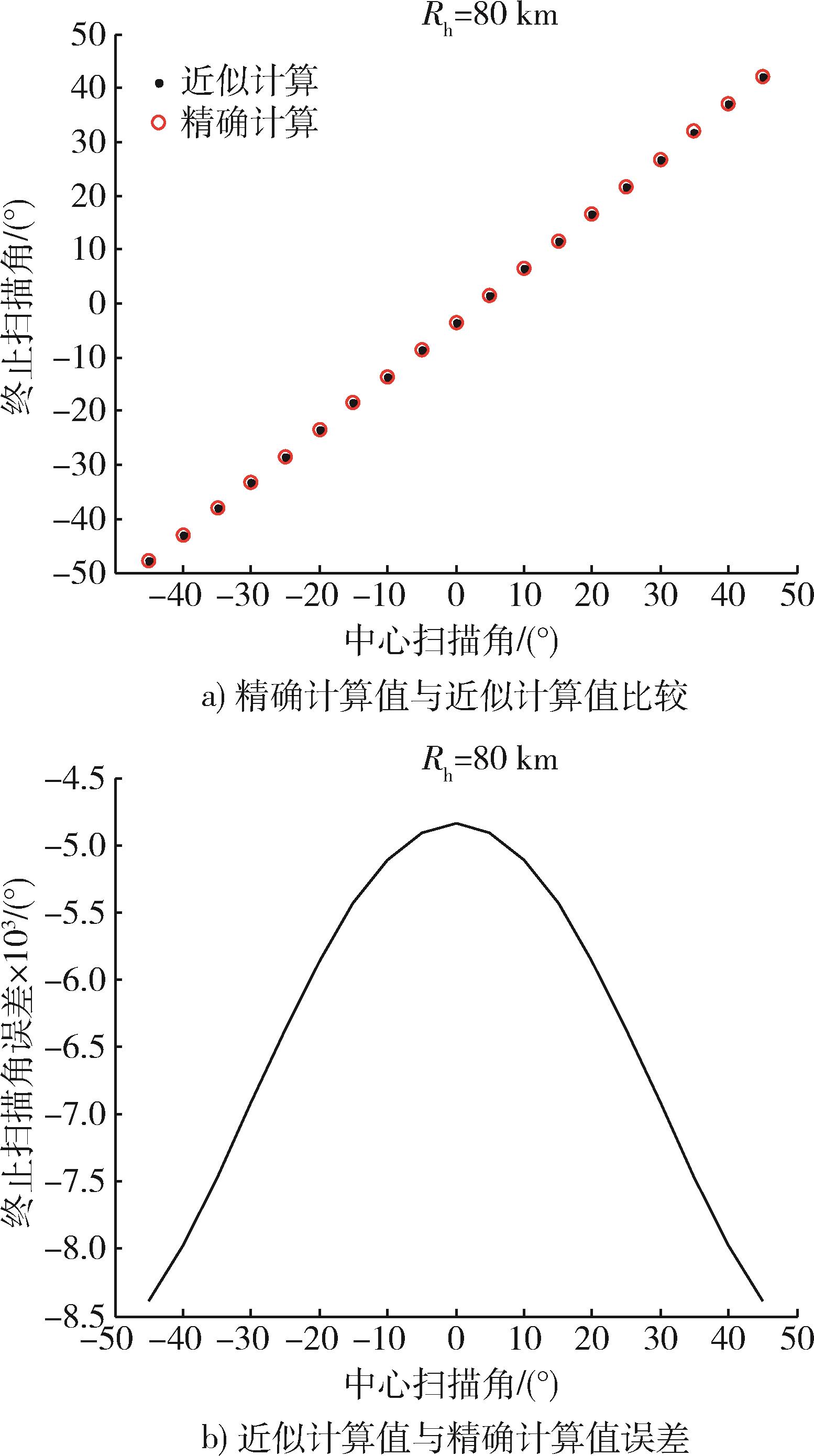

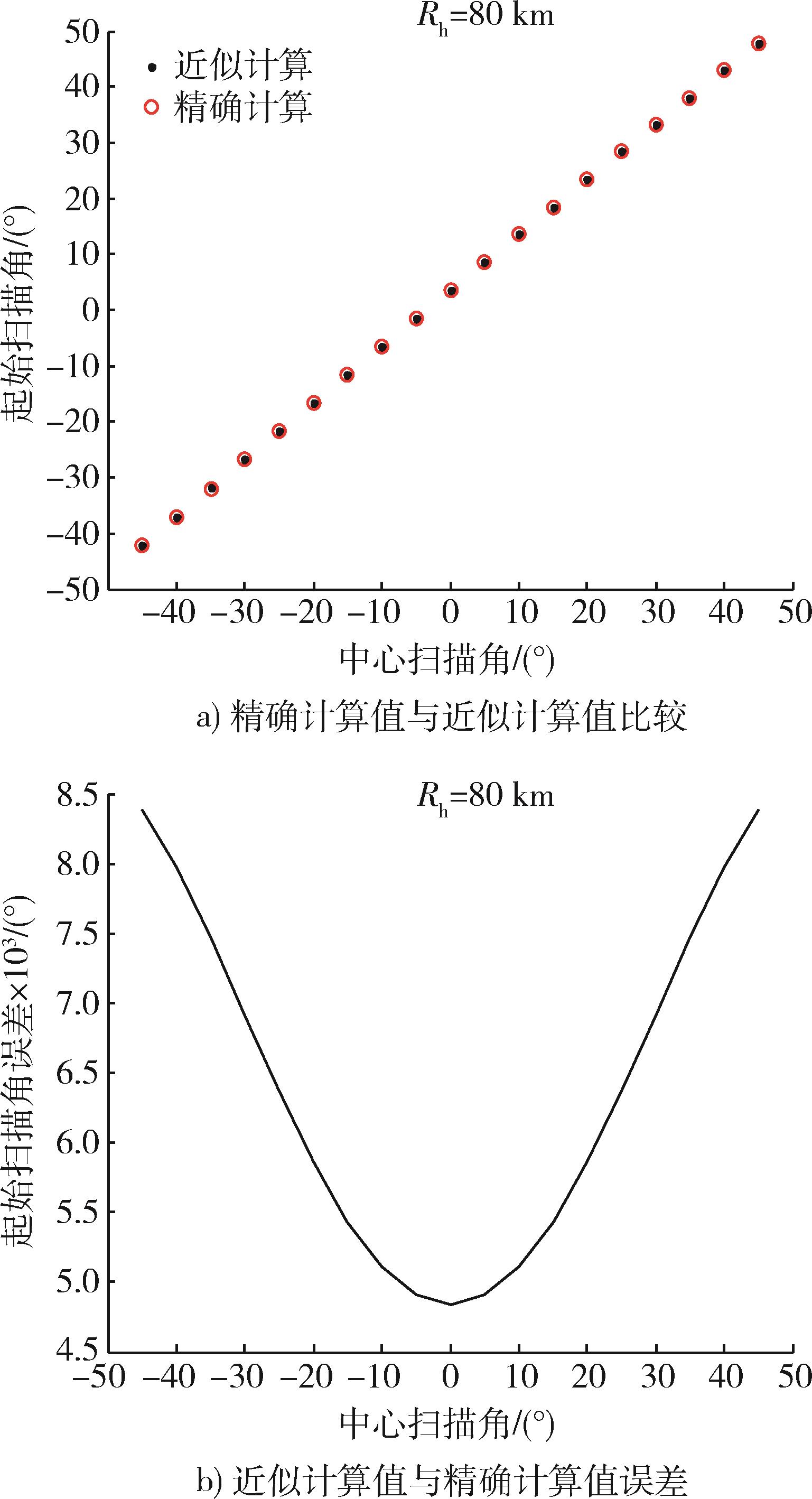

起始扫描角/ （°）	中心扫描角真值/（°）	迭代次数
		1		2		3		4
		中心扫描角迭代值/ （°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/ （°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/（°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/（°）	中心扫描角迭代相对误差/%
-42.26	-45.00	-42.26	-6.09	-44.87	-0.29	-44.99	-0.01	-45.00	0
-31.90	-35.00	-31.90	-8.85	-34.88	-0.34	-35.00	-0.01	-35.00	0
-21.64	-25.00	-21.64	-13.43	-24.90	-0.39	-25.00	-0.01	-25.00	0
-11.47	-15.00	-11.47	-23.53	-14.94	-0.40	-15.00	-0.01	-15.00	0
-1.39	-5.00	-1.39	-72.27	-4.98	-0.31	-5.00	0	-5.00	0
8.61	5.00	8.61	72.27	4.97	-0.68	5.00	0	5.00	0
18.53	15.00	18.53	23.53	14.92	-0.56	15.00	0.01	15.00	0
28.36	25.00	28.36	13.43	24.87	-0.52	25.00	0.02	25.00	0
38.10	35.00	38.10	8.85	34.84	-0.47	35.01	0.02	35.00	0
47.74	45.00	47.74	6.09	44.82	-0.40	45.01	0.02	45.00	0

起始扫描角/ （°）	中心扫描角真值/（°）	迭代次数
		1		2		3		4
		中心扫描角迭代值/ （°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/ （°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/（°）	中心扫描角迭代相对误差/%	中心扫描角迭代值/（°）	中心扫描角迭代相对误差/%
-42.26	-45.00	-42.26	-6.09	-44.87	-0.29	-44.99	-0.01	-45.00	0
-31.90	-35.00	-31.90	-8.85	-34.88	-0.34	-35.00	-0.01	-35.00	0
-21.64	-25.00	-21.64	-13.43	-24.90	-0.39	-25.00	-0.01	-25.00	0
-11.47	-15.00	-11.47	-23.53	-14.94	-0.40	-15.00	-0.01	-15.00	0
-1.39	-5.00	-1.39	-72.27	-4.98	-0.31	-5.00	0	-5.00	0
8.61	5.00	8.61	72.27	4.97	-0.68	5.00	0	5.00	0
18.53	15.00	18.53	23.53	14.92	-0.56	15.00	0.01	15.00	0
28.36	25.00	28.36	13.43	24.87	-0.52	25.00	0.02	25.00	0
38.10	35.00	38.10	8.85	34.84	-0.47	35.01	0.02	35.00	0
47.74	45.00	47.74	6.09	44.82	-0.40	45.01	0.02	45.00	0
