基于UKF的大气层外飞行器光学卫星跟踪滤波方法

doi:10.3969/j.issn.1009-086x.2022.05.001

现代防御技术 ›› 2022, Vol. 50 ›› Issue (5): 1-7.DOI: 10.3969/j.issn.1009-086x.2022.05.001

• 特约稿 • 下一篇

基于UKF的大气层外飞行器光学卫星跟踪滤波方法

唐毓燕¹, 江涌²

^1.北京电子工程总体研究所，北京 100854
^2.中国航天科工防御技术研究院，北京 100854

收稿日期:2022-09-13 修回日期:2022-09-28 出版日期:2022-10-28 发布日期:2022-11-03
作者简介:唐毓燕（1975-），中国航天第二研究院博士毕业，研究员。长期从事先进防御系统设计与研制工作，持续开展目标探测跟踪与识别技术研究，具有丰富的工程研制经验与扎实的系统技术基础。|江涌（1963-），中国科学院院士，航天工业部二院自控理论及应用专业研究生毕业，现任中国航天科工防御技术研究院技术负责人，研究员。长期从事飞行器总体及制导技术研究，主持多型先进防御装备研制，获国家科技进步特等奖及一等奖，何梁何利基金科学与技术进步奖。

An Approach of Optical Satellites Tracking an Extraatmospheric Vehicle Based on UKF

Yu-yan TANG¹, Yong JIANG²

^1.Beijing Institute of Electronic System Engineering，Beijing 100854，China
^2.The Defense Technology Research Academy of China Aerospace Science & Industry Corporation，Beijing 100854，China

Received:2022-09-13 Revised:2022-09-28 Online:2022-10-28 Published:2022-11-03

摘要/Abstract

摘要：

结合飞行器技术与探测跟踪技术的快速发展，针对飞行器星座探测跟踪应用背景，提出了一种基于UKF的大气层外飞行器光学卫星跟踪滤波方法，解决了合理观测距离情况下对大气层外飞行器光学卫星高精度跟踪与30 s内速度估计误差快速收敛问题，仿真验证了算法的有效性及相较于EKF滤波一定程度的优越性。

关键词: 光学卫星, UKF滤波, 大气层外飞行器

Abstract:

With the rapid growth of the technologies of vehicles and tracking， this paper proposes an approach of optical satellites tracking an extraatmospheric vehicle based on unscented Kalman filter （UKF） under the background of satellite constellation tracking vehicles. It solves the problem of optical satellites tracking an extraatmospheric vehicle accurately and velocity estimation error converging rapidly within 30 s in the case of reasonable observation distance. The validity of this algorithm and relative superiority to EKF are verified by simulation.

Key words: optical satellites, unscented Kalman filter（UKF）, extraatmospheric vehicle

中图分类号:

TJ76

唐毓燕, 江涌. 基于UKF的大气层外飞行器光学卫星跟踪滤波方法[J]. 现代防御技术, 2022, 50(5): 1-7.

Yu-yan TANG, Yong JIANG. An Approach of Optical Satellites Tracking an Extraatmospheric Vehicle Based on UKF[J]. Modern Defense Technology, 2022, 50(5): 1-7.

图/表 6

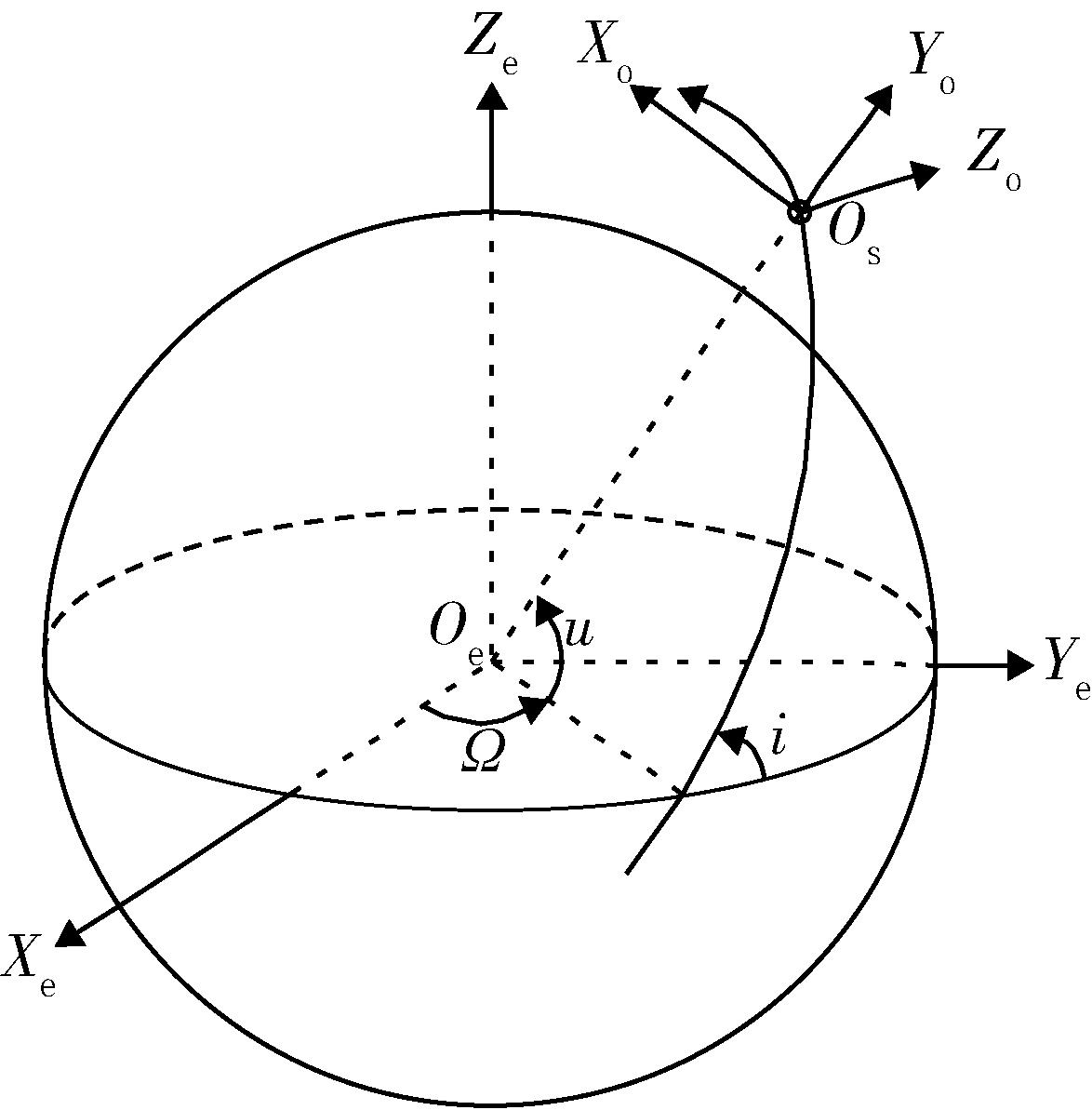

图1 地心赤道惯性坐标系与卫星轨道坐标系间几何关系

Fig. 1 Geometric relationship between geocentric equatorial inertial coordinate system and satellite orbit coordinate system

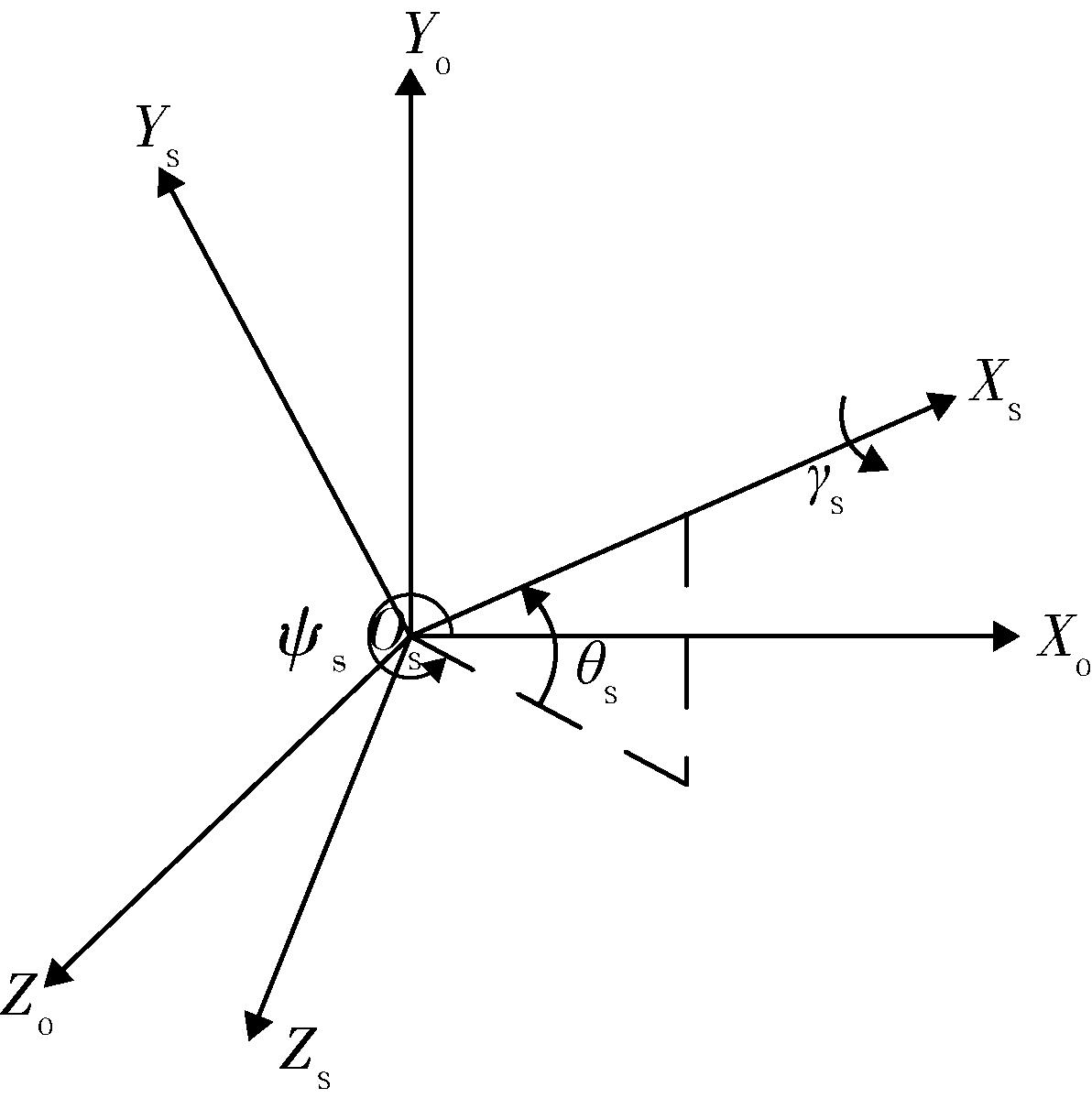

图2 卫星轨道坐标系与卫星本体坐标系间几何关系（231转序）

Fig. 2 Geometric relationship between satellite orbit coordinate system and satellite body coordinate system （231 transfer order）

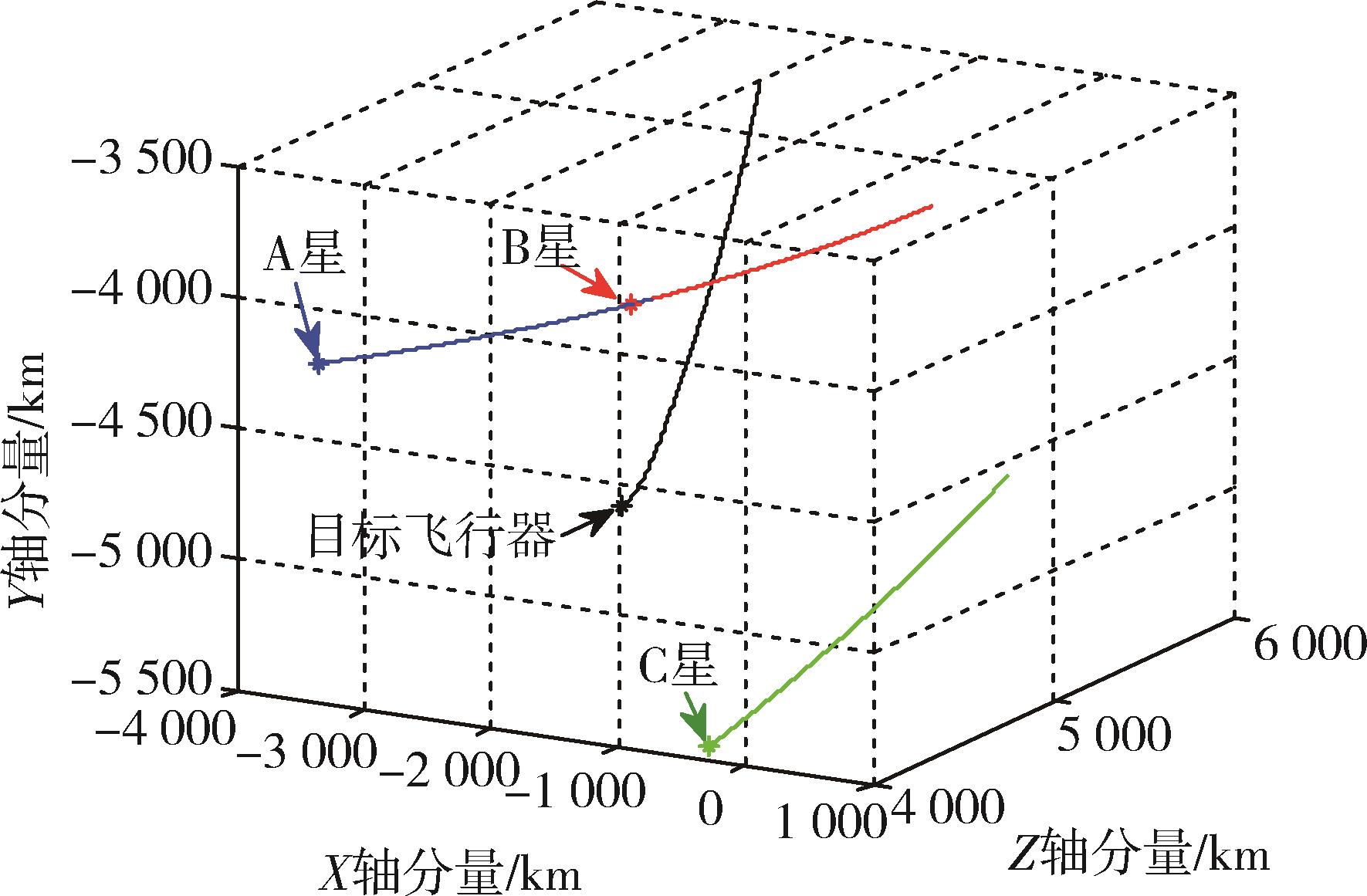

图3 3颗红外光学卫星运行轨道与目标飞行器飞行轨迹几何关系

Fig. 3 Geometric relationship between the orbits of three infrared optical satellites and the track of the target vehicle

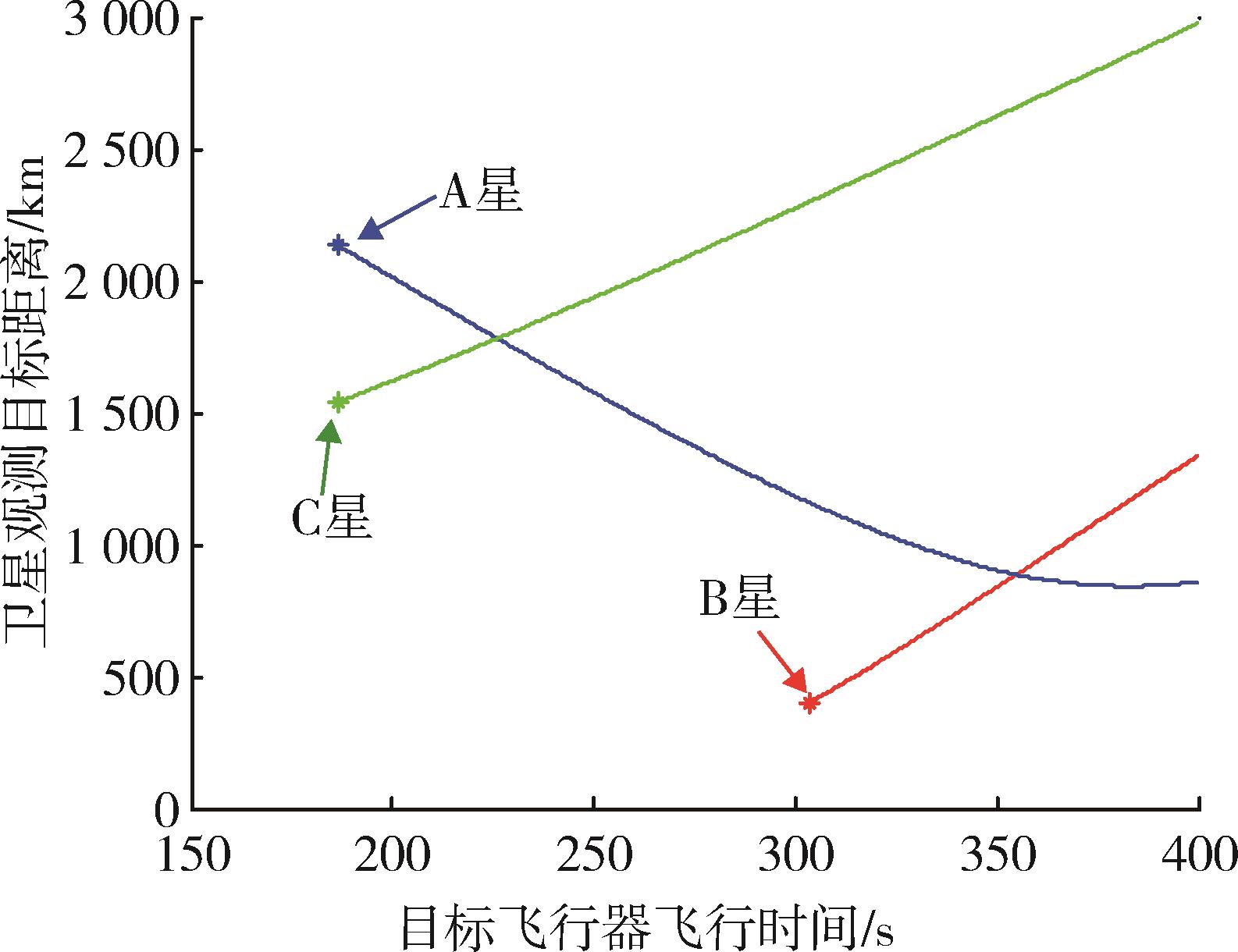

图4 3颗红外光学观测卫星观测目标飞行器距离演变情况

Fig. 4 Variation of the distances between three infrared optical satellites and the target vehicle

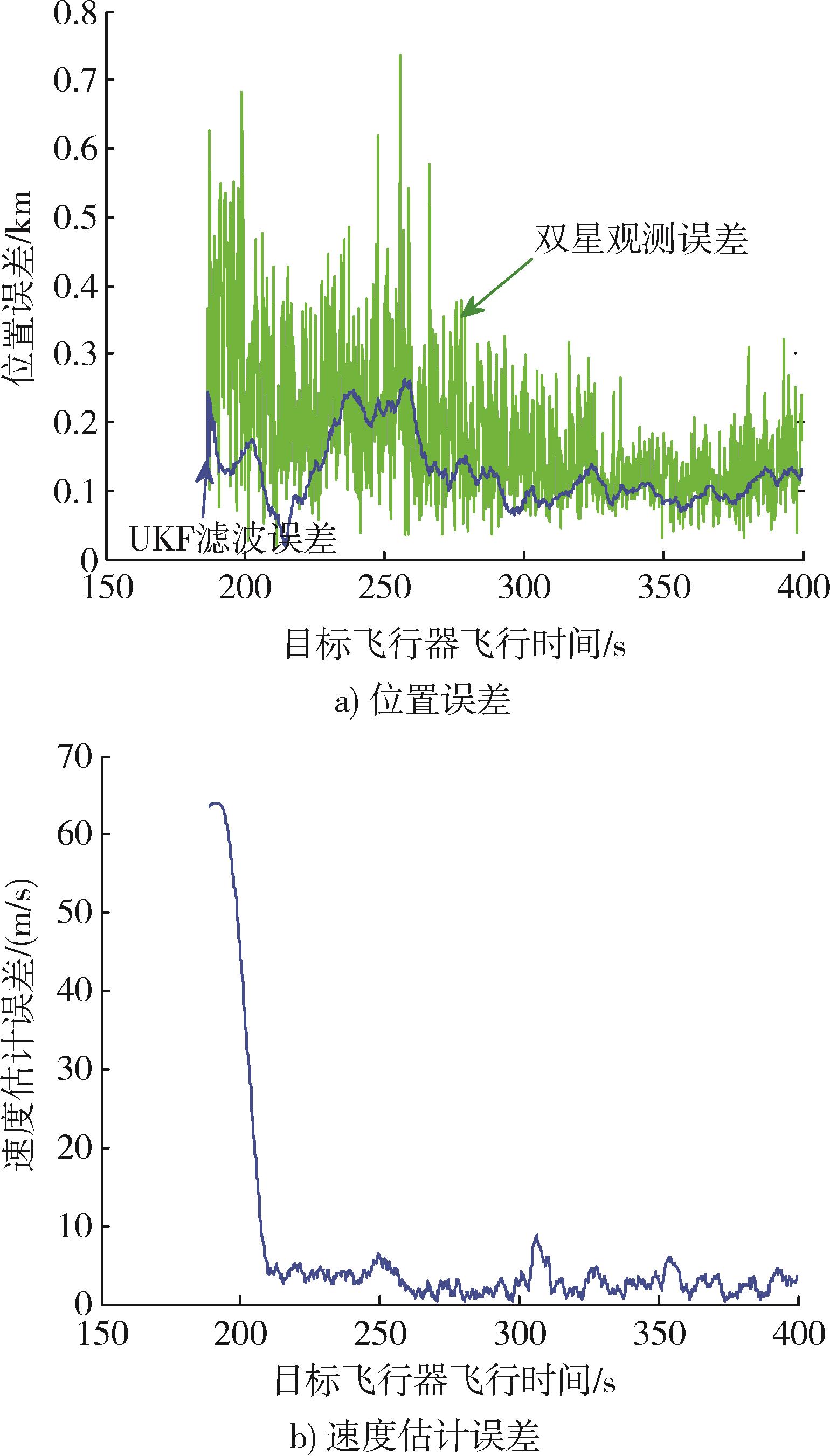

图5 3颗红外光学卫星对大气层外飞行器跟踪滤波误差

Fig. 5 Filtering error of three infrared optical satellites tracking an extraatmospheric vehicle

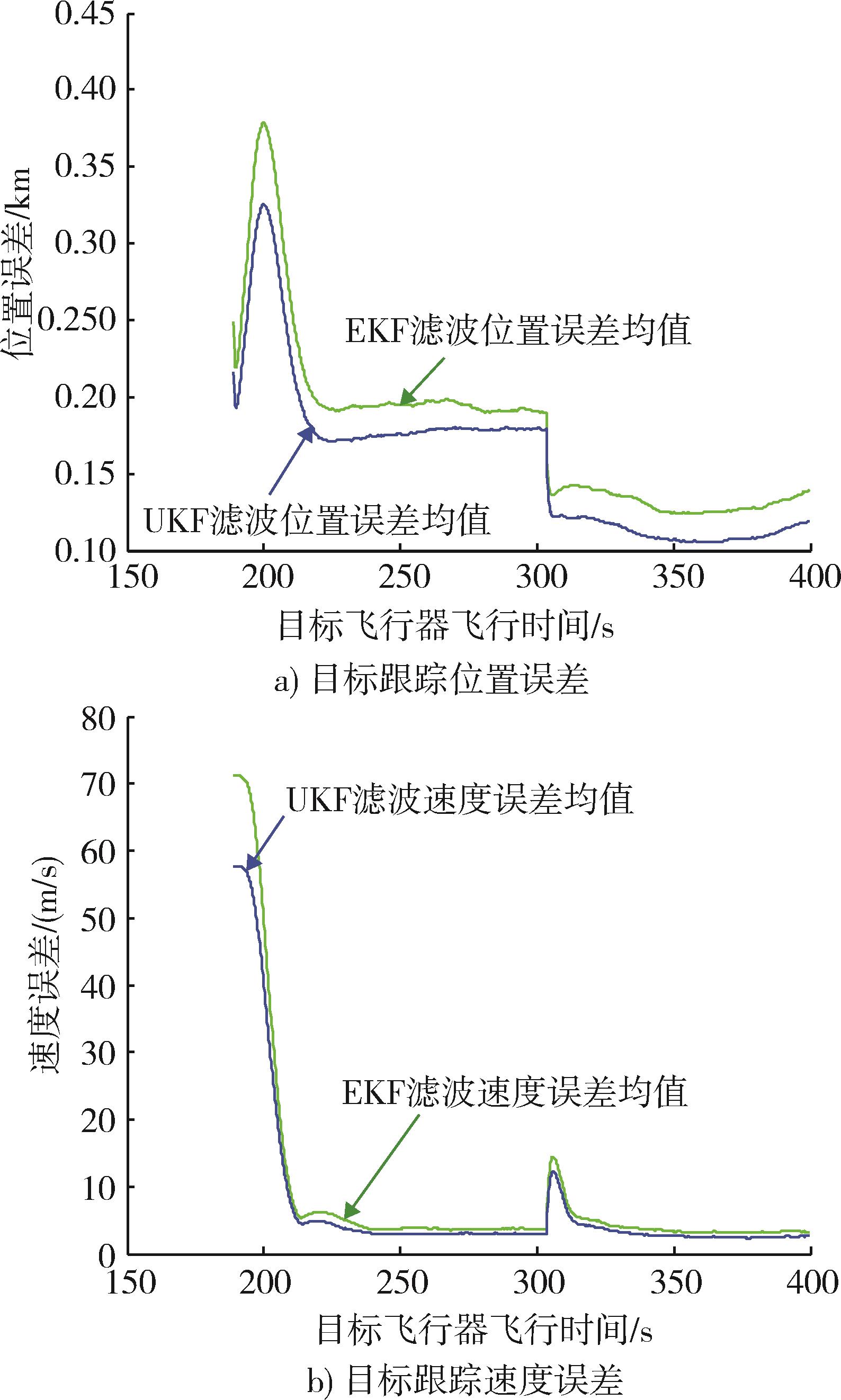

图 6 UKF滤波相比于EKF滤波效果对比情况

Fig. 6 Comparison of the filtering error of UKF and EKF

参考文献 10

1	佘二永，徐学文. STSS星座空间覆盖性能分析方法研究［J］. 计算机仿真. 2010，27（6）： 103-106.
	SHE Er-yong， XU Xue-wen. Study on the Method of STSS Space Coverage Performance ［J］. Computer Simulation， 2010，27（6）： 103-106.
2	方艺忠. STSS 星座探测能力仿真分析［C］∥ 第14届中国系统仿真技术及其应用学术年会. 三亚， 2012： 236-238.
	FANG Yi-zhong.Simulation and Analysis of STSS Constellation Detection Capability［C］∥14th Chinese Conference on System Simulation Technology ＆ Application（CCSSTA’2012）. Sanya， 2012： 236-238.
3	SCHWARTZ L， STEAR E B. A Computational Comparison of Several Nonlinear Filters［J］. IEEE Transactions on Automatic Control， 1968， 13（1）： 83-86.
4	JAZWINSKI A H. Stochastic Processes and Filtering Theory［M］. New York： Academic Press INC.， 1970.
5	ALSPACK D L， SERENSON H W. Nonlinear Bayesian Estimation Using Gaussian Sum Approximations［J］. IEEE Transactions on Automatic Control， 1972， 17（9）： 439-448.
6	GILMAN A S， RHODES I B. Cone-bounded Nonlinear and Mean Square Bounds-Estimation Upper Bounds［J］. IEEE Transactions on Automatic Control， 1973， 18（6）： 260-265.
7	BRIDGEWATER A W. Analysis of Second and Third Order Steady-State Tracking Filters［C］∥ AGARD Conference Proceedings. Monterey， 1978： 252.
8	SONG T L.The Modified Gain Extended Kalman Filter and Parameter Identification in Linear System［J］. Automatica， 1986， 22（1）：59-75.
9	JULIER S J， UHLMANN J K. Unscented Filtering and Nonlinear Estimation［J］. Proceedings of the IEEE， 2004， 92（3）：401-422.
10	周宏仁. 机动目标当前统计模型与自适应跟踪算法［J］. 航空学报， 1983， 4（1）： 73-86.
