Clutter Suppression Method Based on Triple-Spectrum-Line Interpolation FFT

doi:10.3969/j.issn.1009-086x.2024.06.011

Abstract

Abstract:

Different from the traditional moving target indicator （MTI） or moving target detection （MTD） algorithms， a clutter suppression method based on triple-spectrum-line interpolation fast Fourier transform （FFT） is proposed. The radar echoes are windowed in the time domain， which is to suppress the spectral leakage and fence effect caused by non-synchronous sampling and periodic truncation. The radar echoes are processed by Fourier transform and triple-spectrum-line interpolated， and the frequency and amplitude components in the same distance unit can be estimated. The estimated results are compared with the clutter velocity threshold， if the estimated results are higher than the threshold， the amplitude value corresponding to the current frequency component is judged to be the target amplitude value， and outputting the Doppler velocity information， otherwise the target is not detected. The feasibility and effectiveness of the method are verified by simulation and experiment.

Key words: spectral leakage, fence effect, triple-spectrum-line interpolation, fast Fourier transform（FFT）, clutter suppression

摘要：

不同于传统的MTI/MTD算法，提出了一种基于三谱线插值FFT的杂波抑制方法。该方法先对回波信号进行时域加窗处理，抑制非同步采样和周期截断带来的频谱泄漏和栅栏效应，再进行傅里叶变换，采用三谱线插值估算每个距离单元上多个频率和幅度分量，并将估算结果与杂波速度阈值进行比较。若高于阈值，即判定当前频率分量对应的幅度值为目标幅度值，并输出多普勒速度信息；否则判定未检测到目标。通过仿真及试验验证了该方法的可行性和有效性。

关键词: 频谱泄漏, 栅栏效应, 三谱线插值, 快速傅里叶变换, 杂波抑制

CLC Number:

TN957.51

Donghua WANG, Shaohua CHEN, Chengxiao ZOU, Dongfang XIA. Clutter Suppression Method Based on Triple-Spectrum-Line Interpolation FFT[J]. Modern Defense Technology, 2024, 52(6): 80-87.

王冬华, 陈少华, 邹成晓, 夏东方. 一种基于三谱线插值FFT的杂波抑制方法[J]. 现代防御技术, 2024, 52(6): 80-87.

Figures/Tables 12

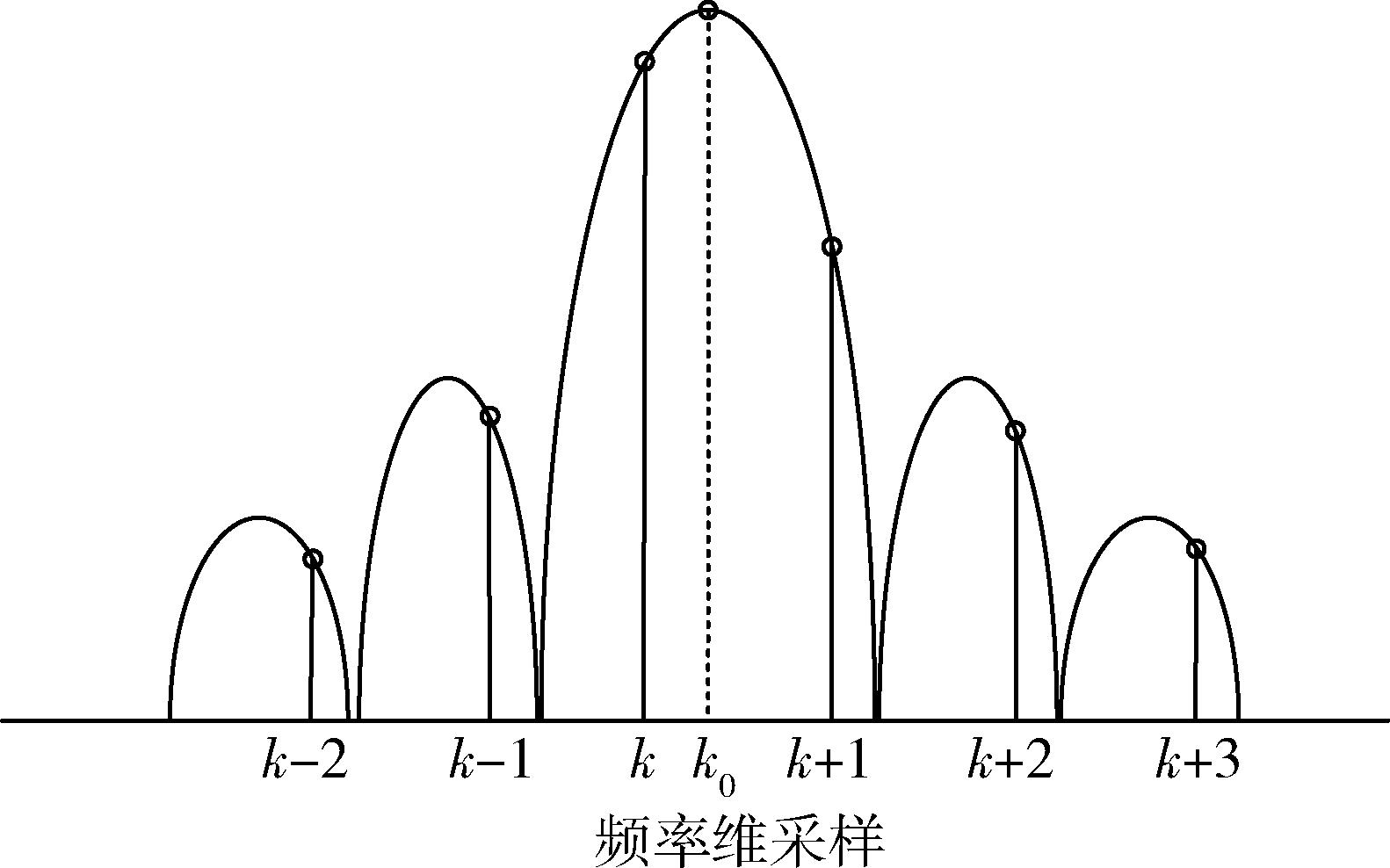

Fig. 1 Amplitude spectrum of non-synchronous sampling

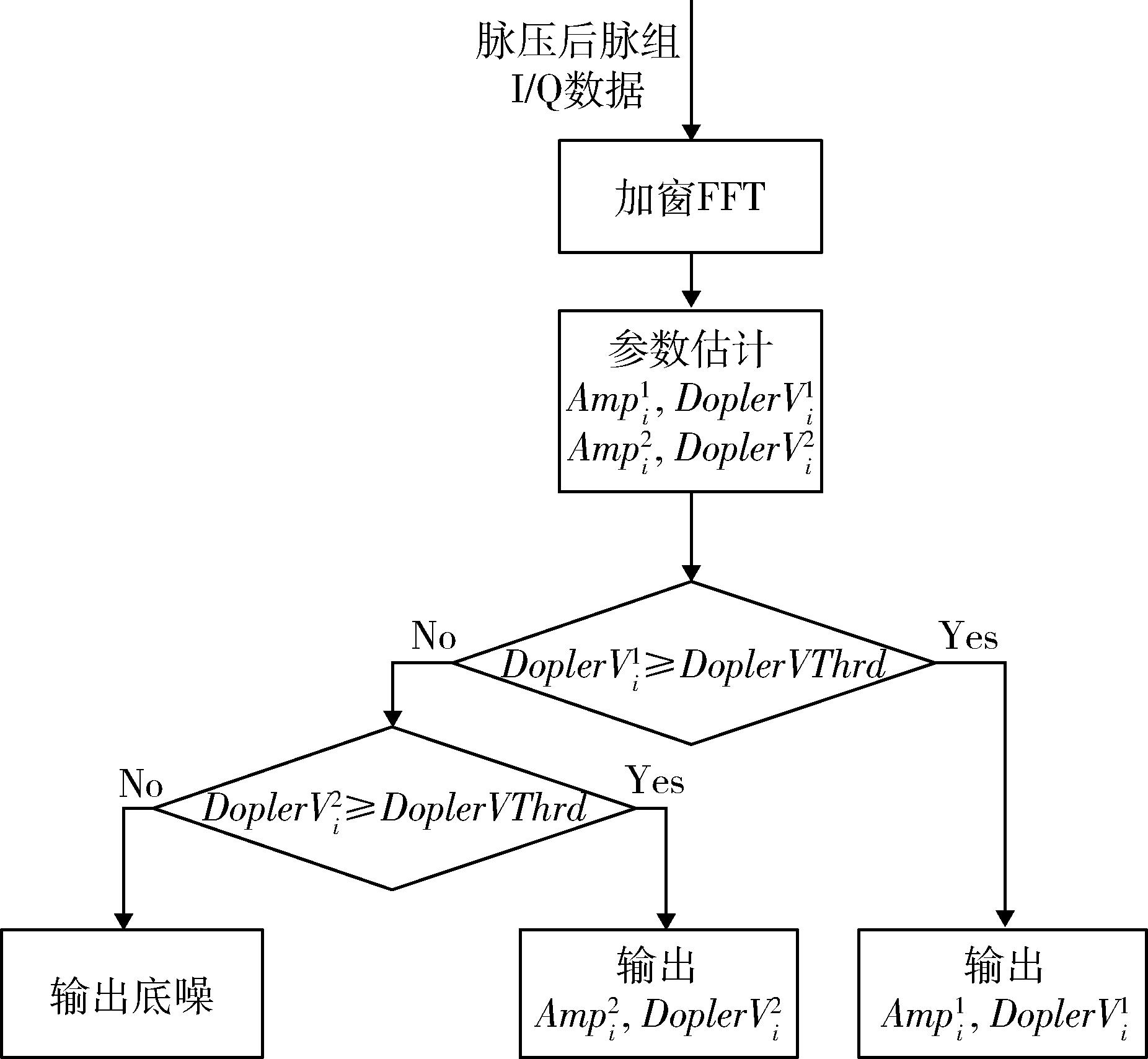

Fig. 2 Flow chart of clutter suppression algorithm

Table 1 Parameter settings of simulation targets

目标	距离/km	多普勒速度/（m·s^-1）
1	80	25
2	20	30
3	50	32

Table 2 Parameter settings of simulation clutter

杂波

杂噪比/

距离/

平均速度/

（m·s^-1）

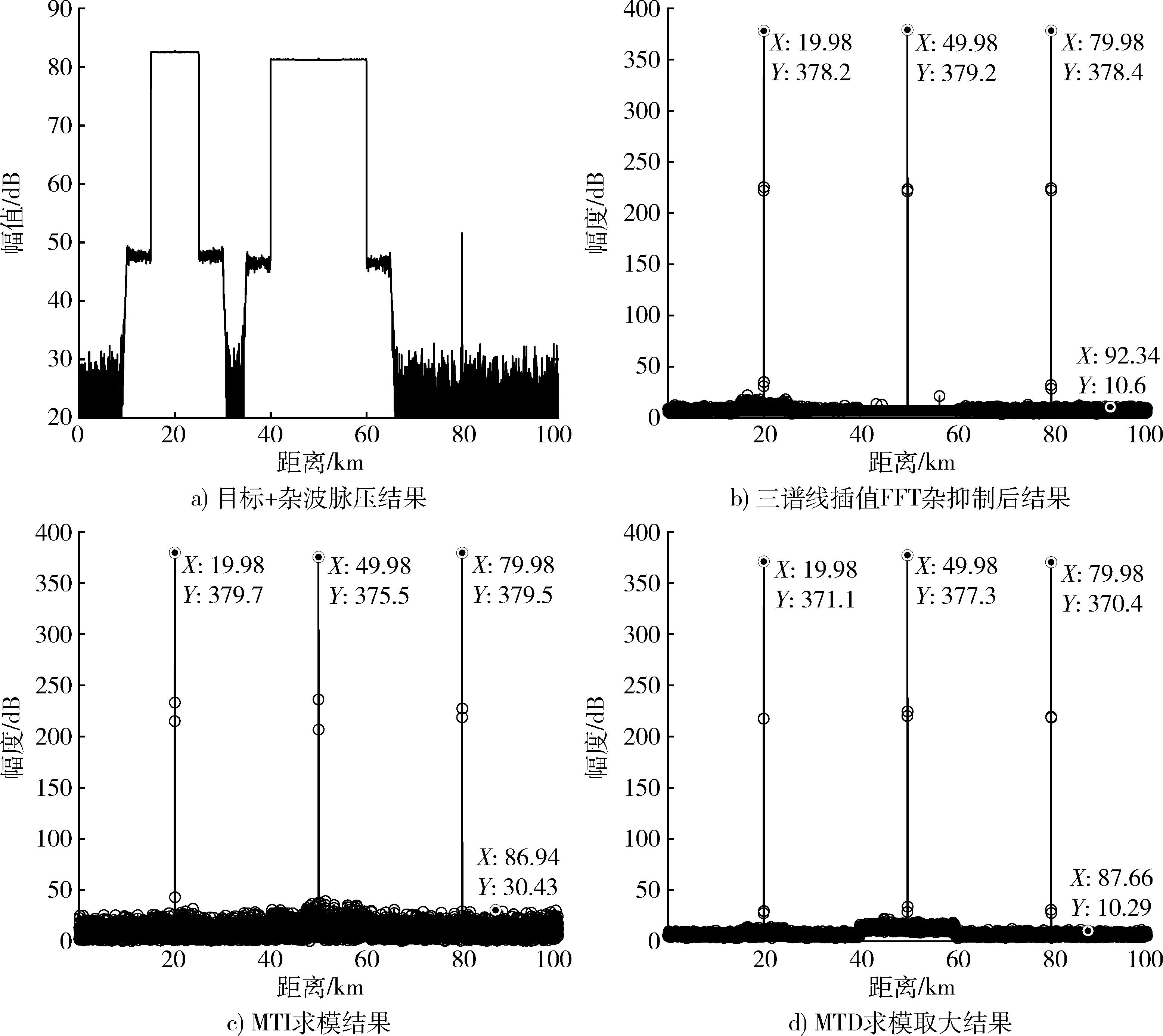

Fig. 3 Effect diagram of clutter suppression

Table 3 Performance comparison of three clutter suppression algorithms

算法	信噪比得益/dB			多普勒速度
算法	目标1	目标2	目标3	多普勒速度
三谱线插值FFT算法	7.116 3	7.119 5	7.115	精确多普勒速度信息
MTI	4.986 3	4.976 9	4.985 8	无
MTD	7.129 1	7.152 4	7.126 4	MTD通道号

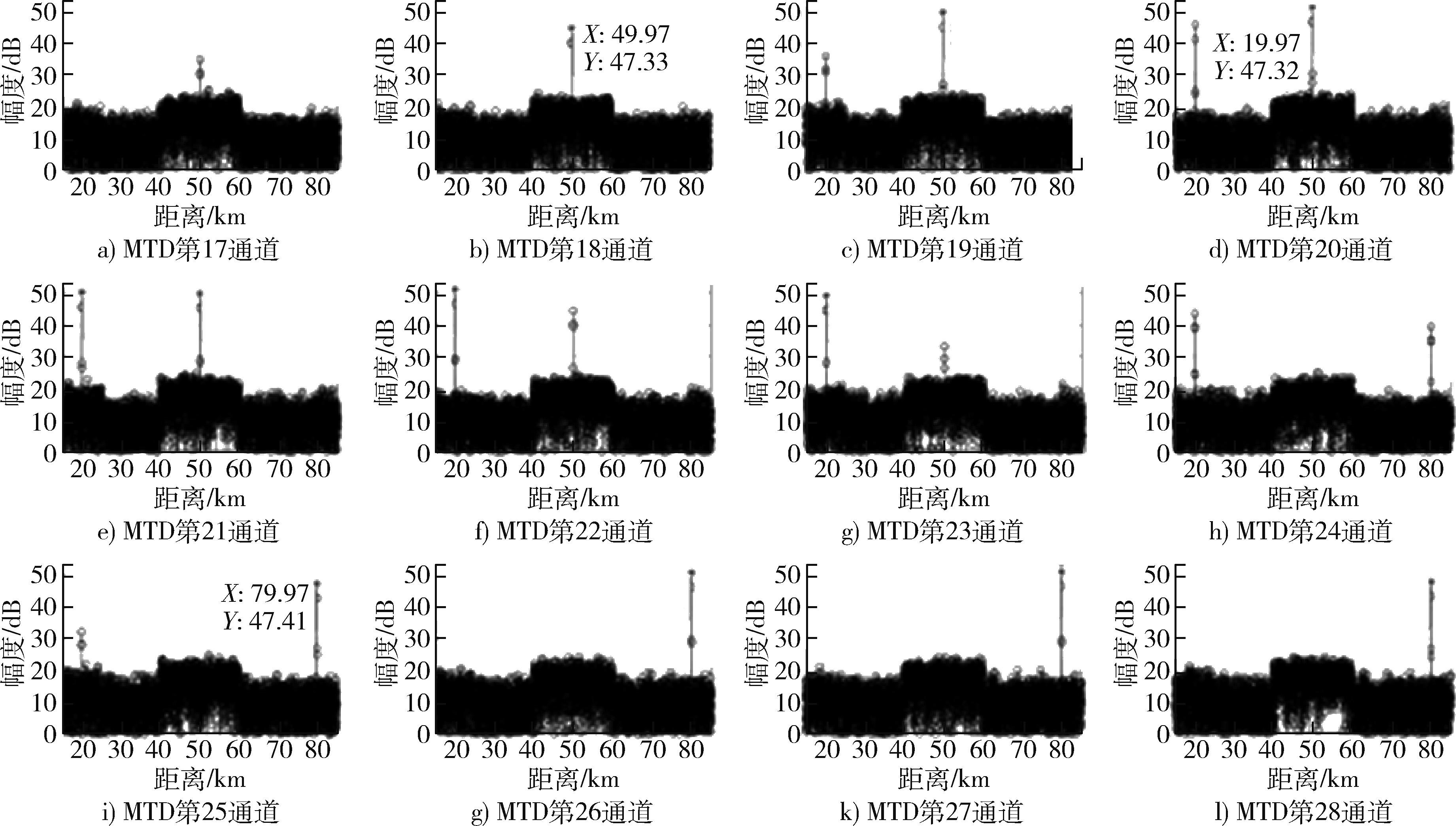

Fig. 4 Processing result of MTD multi-channel

Table 4 Estimation results of target parameter

目标	$D o p l e r ∧$ $V 1$	$A m p 1 ∧$	$D o p l e r ∧$ $V 2$	$A m p 2 ∧$
1	24.98	379	52.44	8.961
2	71.18	11 030	29.94	379.7
3	60.77	10 400	32.02	371.4

Table 4 Estimation results of target parameter

目标	$D o p l e r ∧$ $V 1$	$A m p 1 ∧$	$D o p l e r ∧$ $V 2$	$A m p 2 ∧$
1	24.98	379	52.44	8.961
2	71.18	11 030	29.94	379.7
3	60.77	10 400	32.02	371.4

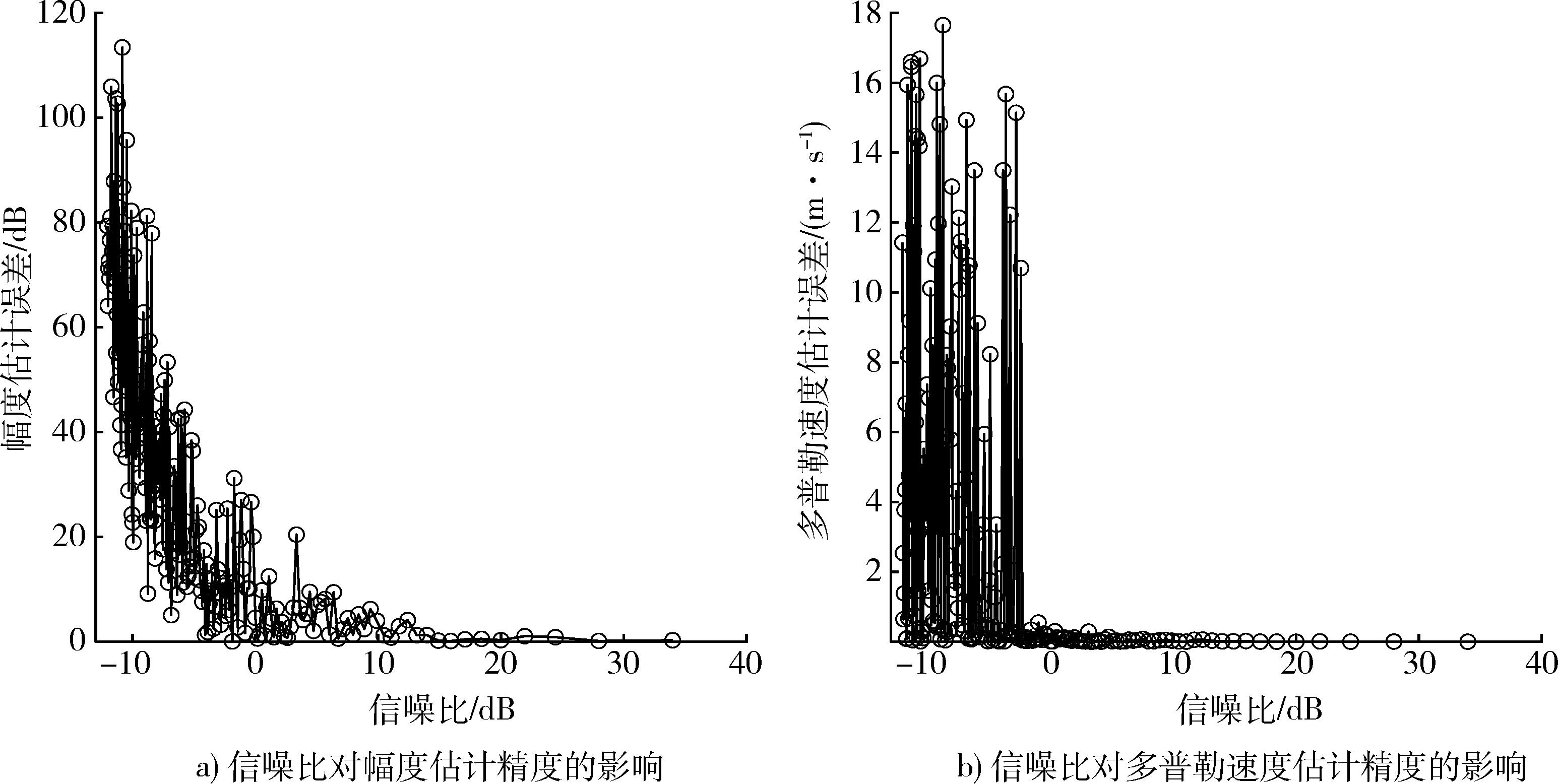

Fig. 5 Relationship between SNR and parameter estimation

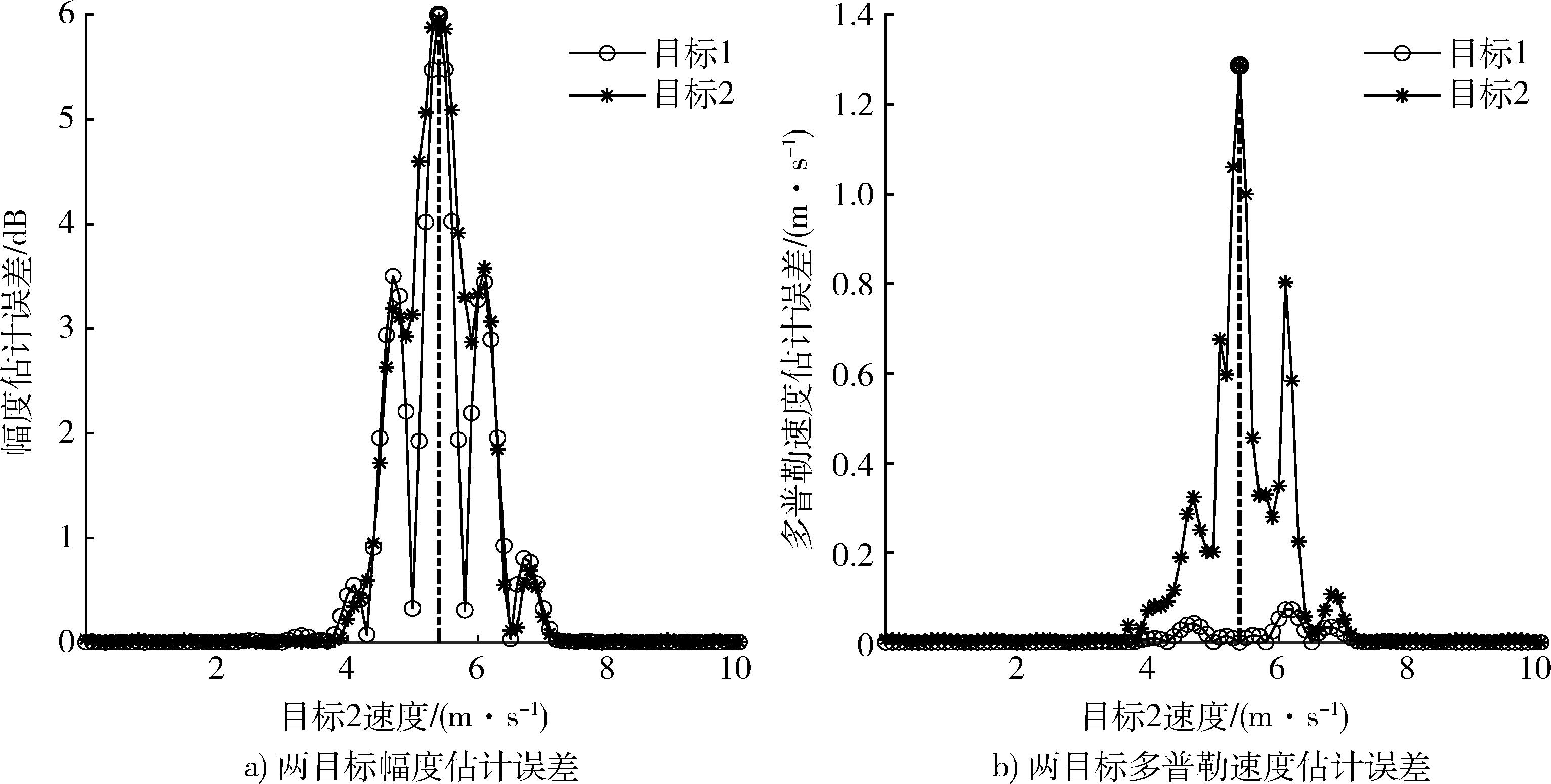

Fig. 6 Estimation error curve of amplitude and Doppler velocity

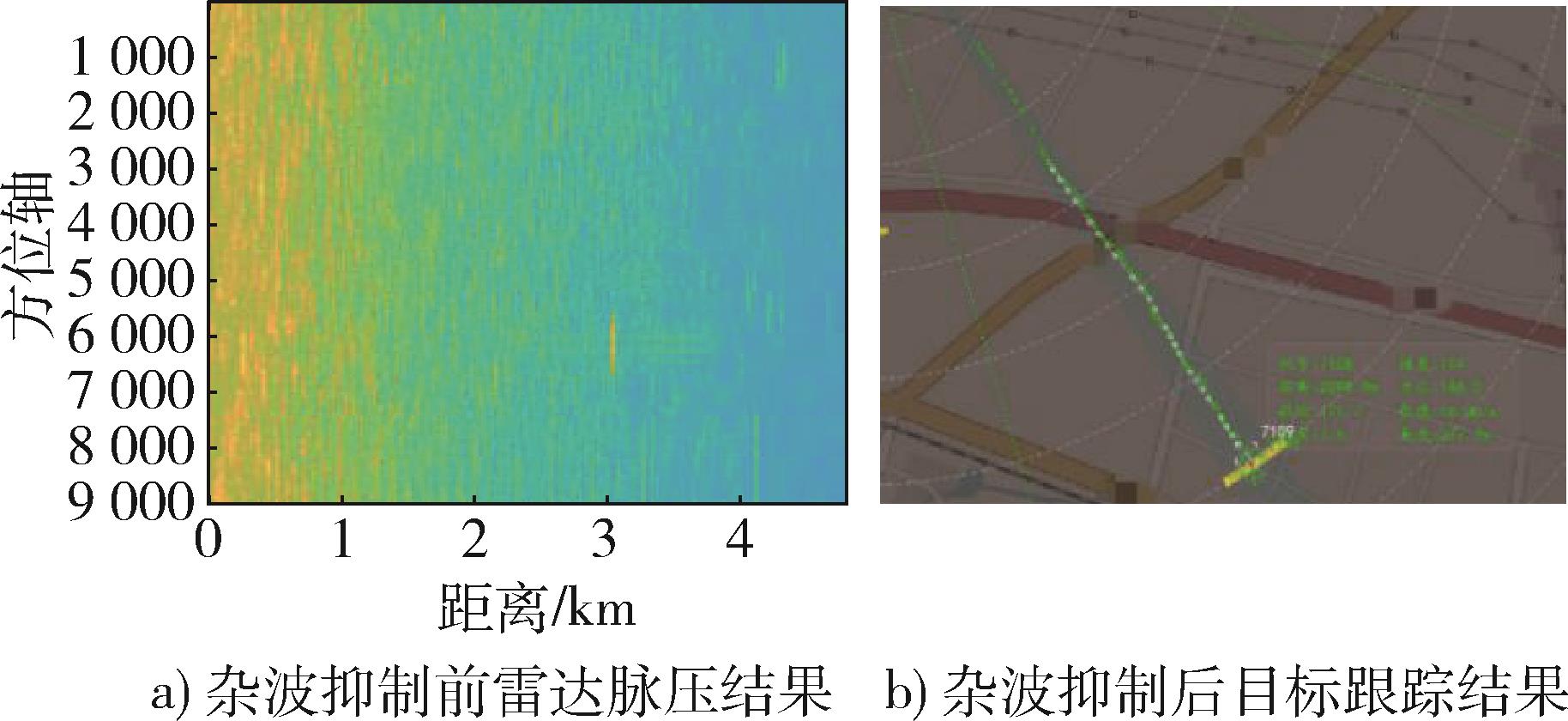

Fig. 7 Effect image of target tracking

Fig. 8 Estimated results of target Doppler velocity
