Evaluation of Test Equipment Maintenance Ability Based on GA-Wavelet-BP Neural Network

doi:10.3969/j.issn.1009-086x.2022.02.012

Abstract

Abstract:

Aiming at the characteristics of strong subjectivity and weak adaptability of traditional test equipment maintenance support capability evaluation, a maintenance capability evaluation method based on error back propagation （BP） feedforward neural network is proposed based on test equipment maintenance records as sample data. In order to eliminate the attribute redundancy of the maintenance records， the rough set principal component reduction algorithm is selected to reduce the sample attributes. In order to avoid the influence of the local convergence and the slow convergence speed of the BP neural network due to the local extremes,the initial weights and thresholds of neural network are optimized by using the global search ability of genetic algorithm (GA). In order to increase the learning function of the network and improve the network training rate and training accuracy， the wavelet function is selected as the transfer function of the hidden layer， and the Sigmoid function is the activation function of the output layer. It is shown that the performance of the BP neural network is improved through redundant attribute reduction， and the weight/threshold value of the BP neural network and the wavelet function are optimized by GA as the transfer function of the hidden layer， which avoids local convergence and improves the training rate of the network. The accuracy of the evaluation reduces the error.

Key words: maintenance capability evaluation, principal component reduction, genetic algorithm （GA）, back propagation （BP） neural network, wavelet function

摘要：

针对传统装备维修保障能力评估主观性强、适应性弱的特点，提出了一种以装备维修记录为样本数据的基于误差反向传播（back propagation，BP）前馈神经网络的维修能力评估方法。为消除维修记录属性冗余，选用粗糙集主分量约简算法，对样本属性进行约简，为避免BP神经网络因局部极值导致局部收敛和收敛速度过慢的影响，利用遗传算法（genetic algorithm，GA）的全局搜索能力对神经网络初始权值和阈值进行了优化，为增加网络的学习功能，提高网络训练速率和训练精度，选取小波函数作为隐含层的传递函数，Sigmoid函数为输出层激活函数。研究表明：通过冗余属性约简提高了BP神经网络的性能，利用GA优化BP神经网络权值/阈值和小波函数作为隐含层的传递函数，避免了局部收敛，提高了网络的训练速率和评估的精度，降低了误差。

关键词: 维修能力评估, 主分量约简, 遗传算法, BP神经网络, 小波函数

CLC Number:

Li-xing ZHAO, Xing-ming HOU, Zhao-wen XU, Lin-zi HE. Evaluation of Test Equipment Maintenance Ability Based on GA-Wavelet-BP Neural Network[J]. Modern Defense Technology, 2022, 50(2): 84-95.

赵黎兴, 侯兴明, 徐兆文, 和林子. 基于GA-小波-BP神经网络的装备维修能力评估[J]. 现代防御技术, 2022, 50(2): 84-95.

Figures/Tables 16

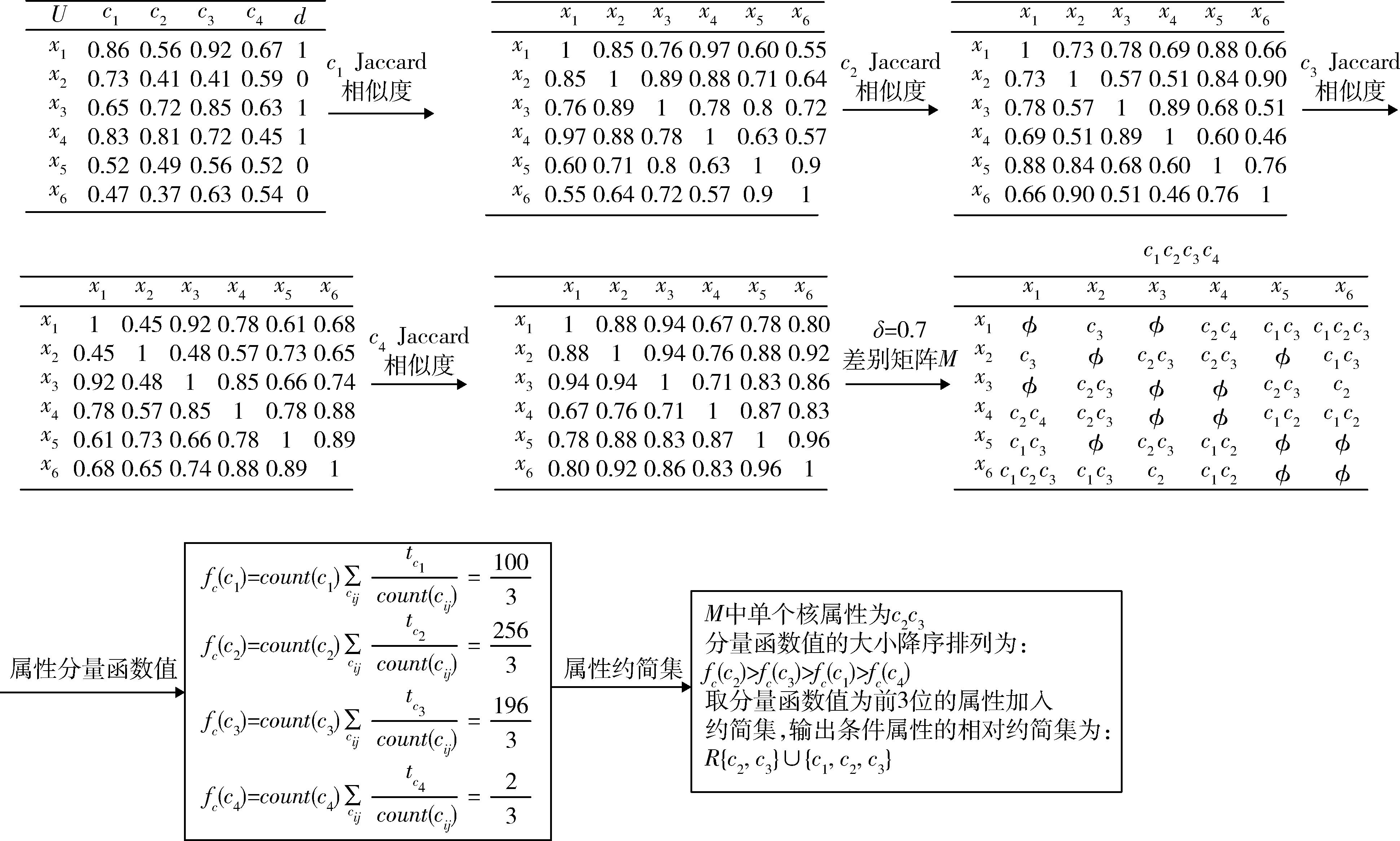

Fig.1 Rough set principal component reduction algorithm example

Table 1 Maintenance records of XX maintenance company after attribute reduction

序号	维修基本情况
序号	维修等级（等级×数量）		维修人员数量	技术等级（等级×数量）	无故障运行时间/d	维修费用（万元）	维修设备完好率	维修设备等级×数量
1	2×1，3×1		4	5×3，4	569	3.5	0.865	3×1，2×1
2	3×1，4×1		3	3，4，5	932	7.5	0.769	4×1
3	4×2		2	4×2	377	3.0	0.814	2×3，1×2
4	2×1，3×2		3	3×3	832	5.4	0.913	3×1
5	4×1		3	5×3	479	6.5	0.878	4×2，3×1
序号	维修材料				维修时间			维修评价
序号	维修材料数量	维修材料等级（等级×数量）	维修材料存储数量	维修材料存储时长/d	故障定位时长/h	故障隔离时长/h	维修时长/h	评价结果
1	4	3×3，2×2	26	79	26	8	83	0.61
2	9	4×3，3×2，5	22	43	9	5	27	0.91
3	6	3×5，2×1	127	19	14	12	19	0.32
4	5	4×2，3×3	35	82	12	5	37	0.93
5	5	3×4，4×1	243	35	19	12	29	0.28

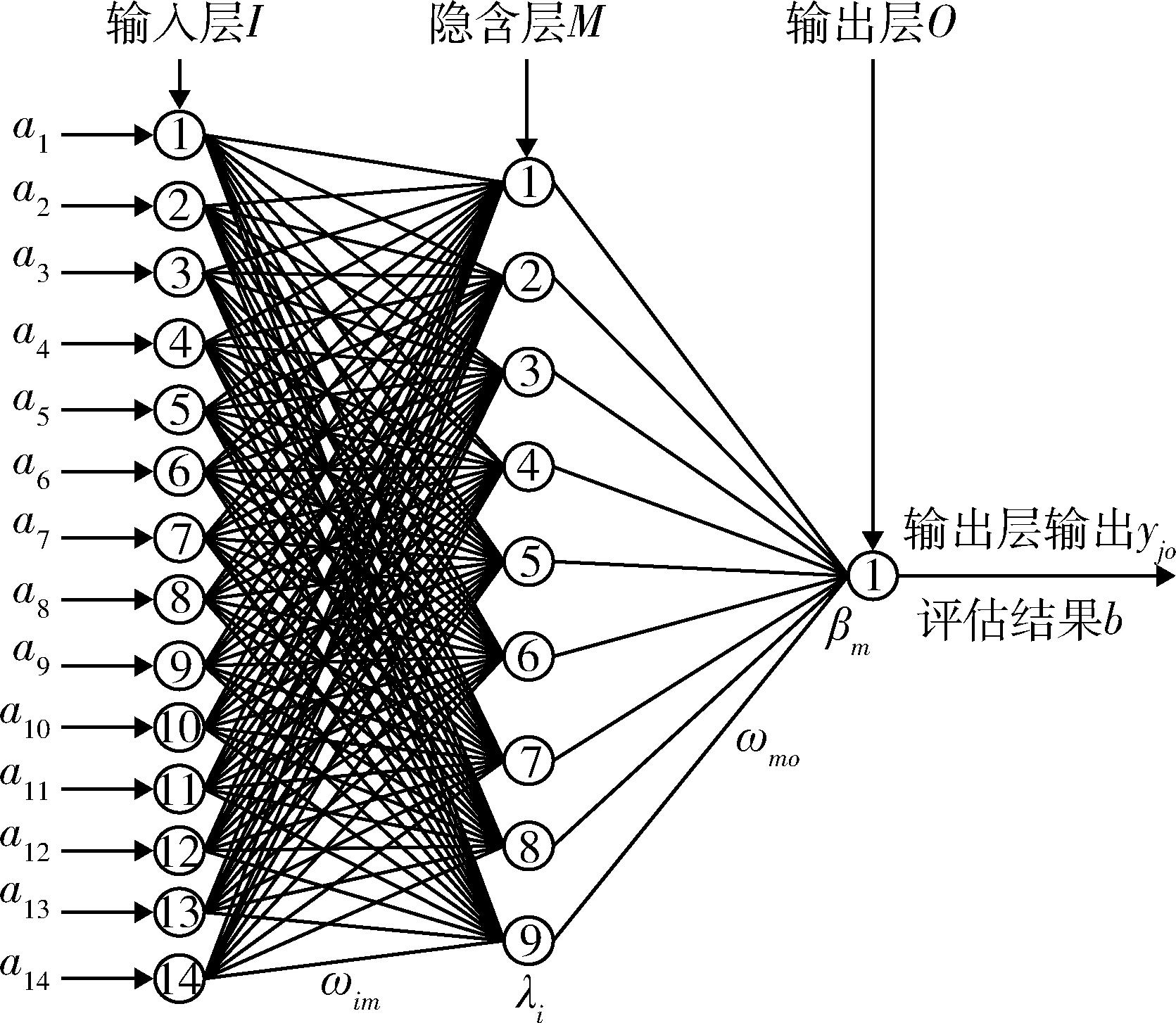

Fig.2 BP neural network structure diagram

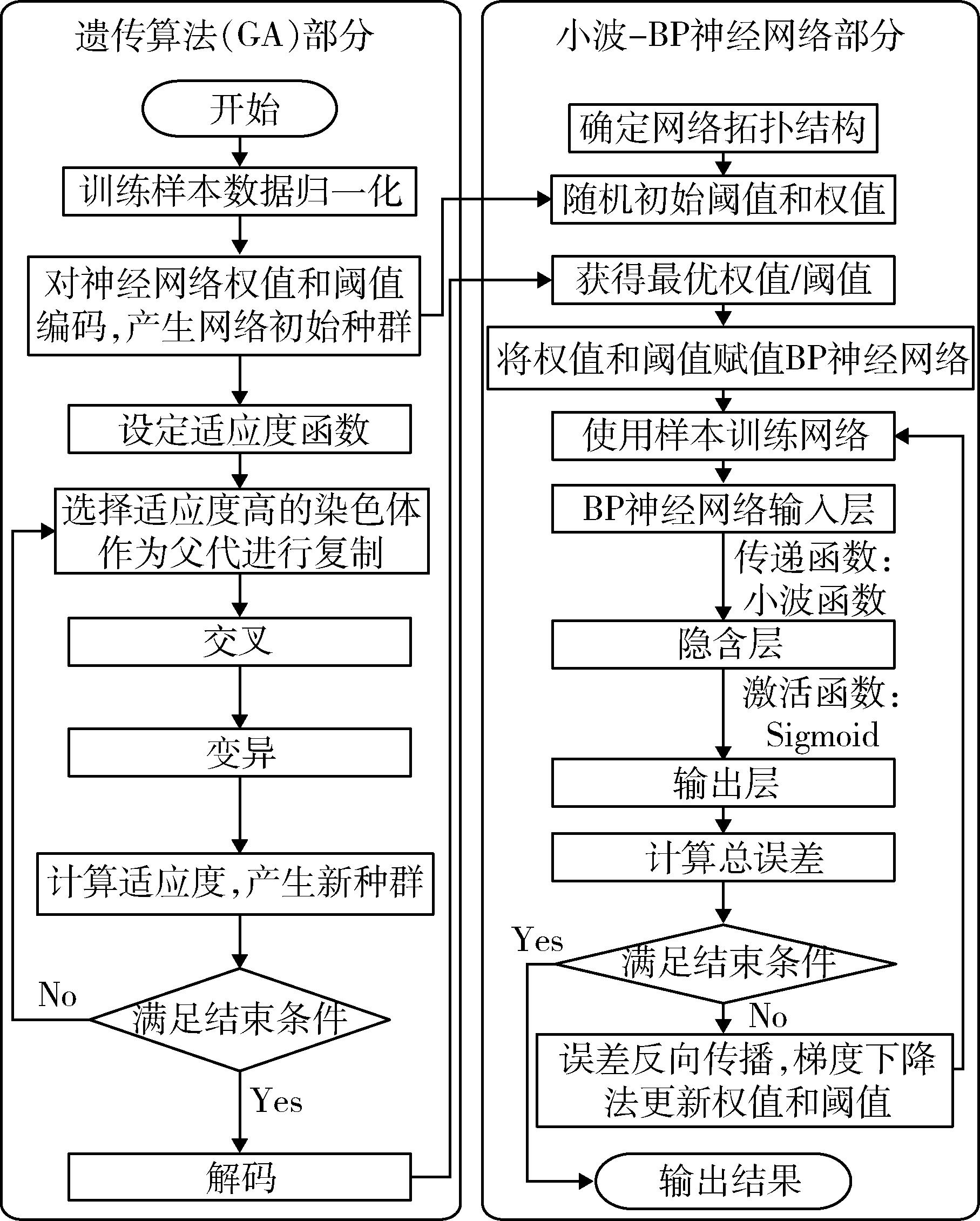

Fig.3 GA-wavelet-BP neural network flow chart

Table 2 Training errors of different numbers of neurons in the hidden layer

隐含层神经元数	误差	步数
8	6.037 6×10^-5	9
9	4.329 4×10^-5	8
10	1.448 2×10^-5	6
11	4.531 9×10^-5	6
12	5.962 1×10^-5	6

Table 3 Genetic algorithm optimization parameter settings

类别	设置
进化代数	40
种群数量	30
编码方式	实数编码
选择方式	Monte Carlo法
交叉概率	0.7
变异概率	0.01

Table 4 Repair record form of a maintenance company after data processing （excerpt）

序号	$a 1$	$a 2$	$a 3$	$a 4$	$a 5$	$a 6$	$a 7$	$a 8$
1	0.229 4	0.129 7	0.075 3	0.161 5	0.135 2	0.073 9	0.112 8	0.092 1
2	0.208 7	0.093 6	0.138 8	0.136 9	0.254 9	0.089 3	0.076 3	0.087 2
3	0.043 8	0.087 6	0.113 2	0.056 1	0.334 1	0.114 3	0.141 9	0.042 3
4	0.262 8	0.171 1	0.069 8	0.270 7	0.148 9	0.132 6	0.096 4	0.198 7
5	0.368 5	0.221 8	0.052 1	0.515 2	0.182 3	0.161 1	0.142 1	0.150 3
6	0.035 4	0.114 4	0.122 5	0.545 6	0.197 3	0.124 3	0.062 1	0.828 0
7	0.175 6	0.234 3	0.182 5	0.180 7	0.291 7	0.065 1	0.076 9	0.226 8
8	0.072 1	0.190 4	0.133 5	0.240 4	0.283 7	0.044 6	0.082 1	0.105 9
9	0.263 1	0.225 4	0.116 1	0.115 1	0.106 9	0.065 2	0.069 5	0.261 8
10	0.259 7	0.170 9	0.069 8	0.270 5	0.148 5	0.132 5	0.096 1	0.198 7
序号	$a 9$	$a 10$	$a 11$	$a 12$	$a 13$	$a 14$	$d$ 评价结果
1	0.051 7	0.133 4	0.008 7	0.123 9	0.360 9	0.063	0.20
2	0.038 5	0.142 8	0.012 1	0.166 2	0.244 6	0.059 7	0.25
3	0.181 2	0.036 9	0.008 8	0.224 7	0.151 3	0.085 1	0.21
4	0.254 1	0.086 7	0.005 8	0.178 9	0.099 8	0.783 0	0.51
5	0.128 8	0.049 6	0.007 3	0.034 3	0.044 7	0.070 1	0.54
6	0.163 5	0.099 7	0.005 4	0.152 6	0.183 3	0.129 1	0.58
7	0.205 2	0.092 1	0.007 4	0.184 8	0.349 7	0.167 5	0.85
8	0.190 4	0.158 2	0.011 2	0.169 4	0.364 1	0.271 5	0.92
9	0.258 3	0.115 1	0.004 7	0.097 4	0.150 7	0.226 9	0.82
10	0.254 1	0.086 6	0.005 5	0.178 9	0.099 6	0.078 1	0.52

Table 4 Repair record form of a maintenance company after data processing （excerpt）

序号	$a 1$	$a 2$	$a 3$	$a 4$	$a 5$	$a 6$	$a 7$	$a 8$
1	0.229 4	0.129 7	0.075 3	0.161 5	0.135 2	0.073 9	0.112 8	0.092 1
2	0.208 7	0.093 6	0.138 8	0.136 9	0.254 9	0.089 3	0.076 3	0.087 2
3	0.043 8	0.087 6	0.113 2	0.056 1	0.334 1	0.114 3	0.141 9	0.042 3
4	0.262 8	0.171 1	0.069 8	0.270 7	0.148 9	0.132 6	0.096 4	0.198 7
5	0.368 5	0.221 8	0.052 1	0.515 2	0.182 3	0.161 1	0.142 1	0.150 3
6	0.035 4	0.114 4	0.122 5	0.545 6	0.197 3	0.124 3	0.062 1	0.828 0
7	0.175 6	0.234 3	0.182 5	0.180 7	0.291 7	0.065 1	0.076 9	0.226 8
8	0.072 1	0.190 4	0.133 5	0.240 4	0.283 7	0.044 6	0.082 1	0.105 9
9	0.263 1	0.225 4	0.116 1	0.115 1	0.106 9	0.065 2	0.069 5	0.261 8
10	0.259 7	0.170 9	0.069 8	0.270 5	0.148 5	0.132 5	0.096 1	0.198 7
序号	$a 9$	$a 10$	$a 11$	$a 12$	$a 13$	$a 14$	$d$ 评价结果
1	0.051 7	0.133 4	0.008 7	0.123 9	0.360 9	0.063	0.20
2	0.038 5	0.142 8	0.012 1	0.166 2	0.244 6	0.059 7	0.25
3	0.181 2	0.036 9	0.008 8	0.224 7	0.151 3	0.085 1	0.21
4	0.254 1	0.086 7	0.005 8	0.178 9	0.099 8	0.783 0	0.51
5	0.128 8	0.049 6	0.007 3	0.034 3	0.044 7	0.070 1	0.54
6	0.163 5	0.099 7	0.005 4	0.152 6	0.183 3	0.129 1	0.58
7	0.205 2	0.092 1	0.007 4	0.184 8	0.349 7	0.167 5	0.85
8	0.190 4	0.158 2	0.011 2	0.169 4	0.364 1	0.271 5	0.92
9	0.258 3	0.115 1	0.004 7	0.097 4	0.150 7	0.226 9	0.82
10	0.254 1	0.086 6	0.005 5	0.178 9	0.099 6	0.078 1	0.52

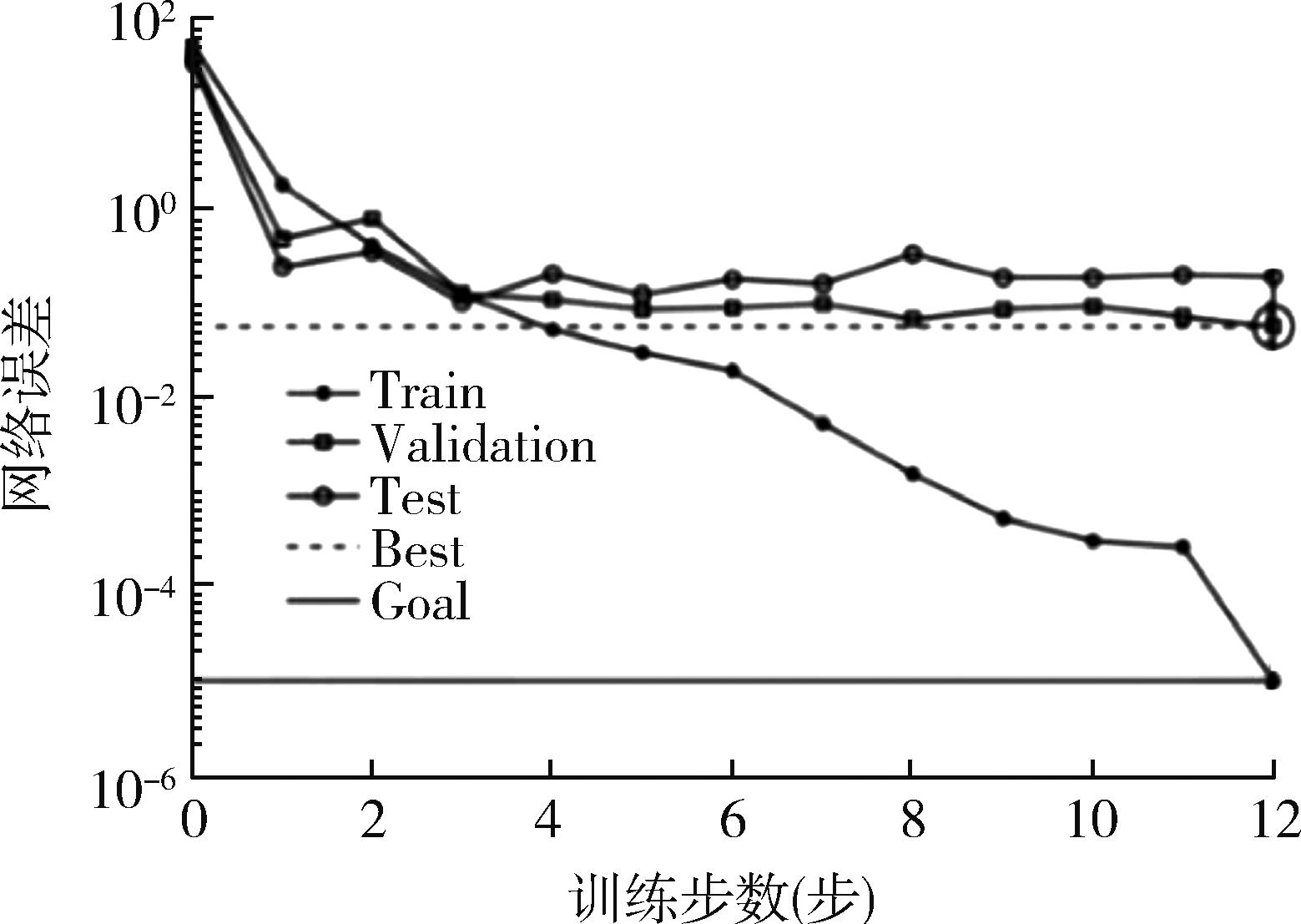

Fig. 4 Error curve of BP neural network

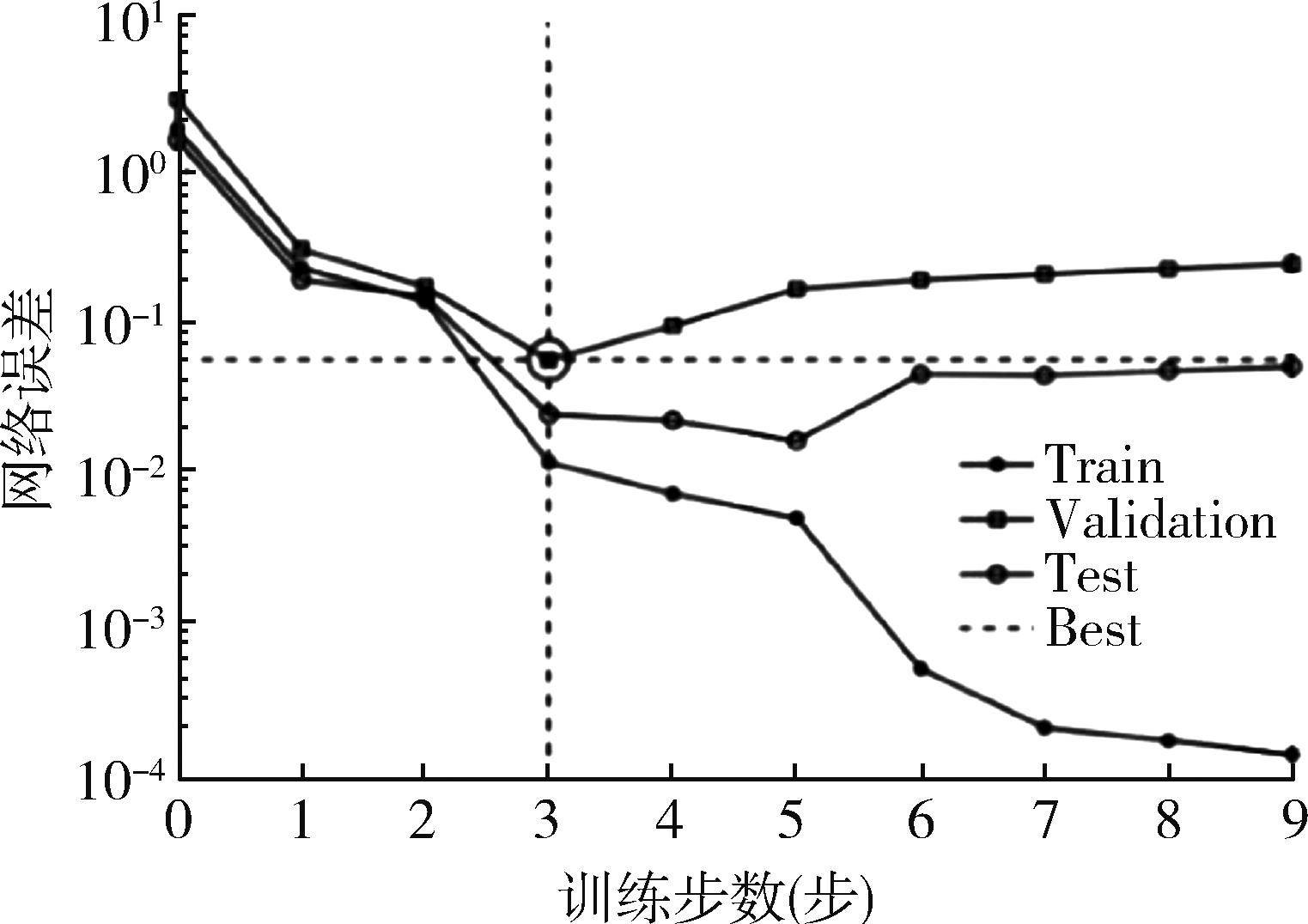

Fig. 5 GA-BP neural network error curve

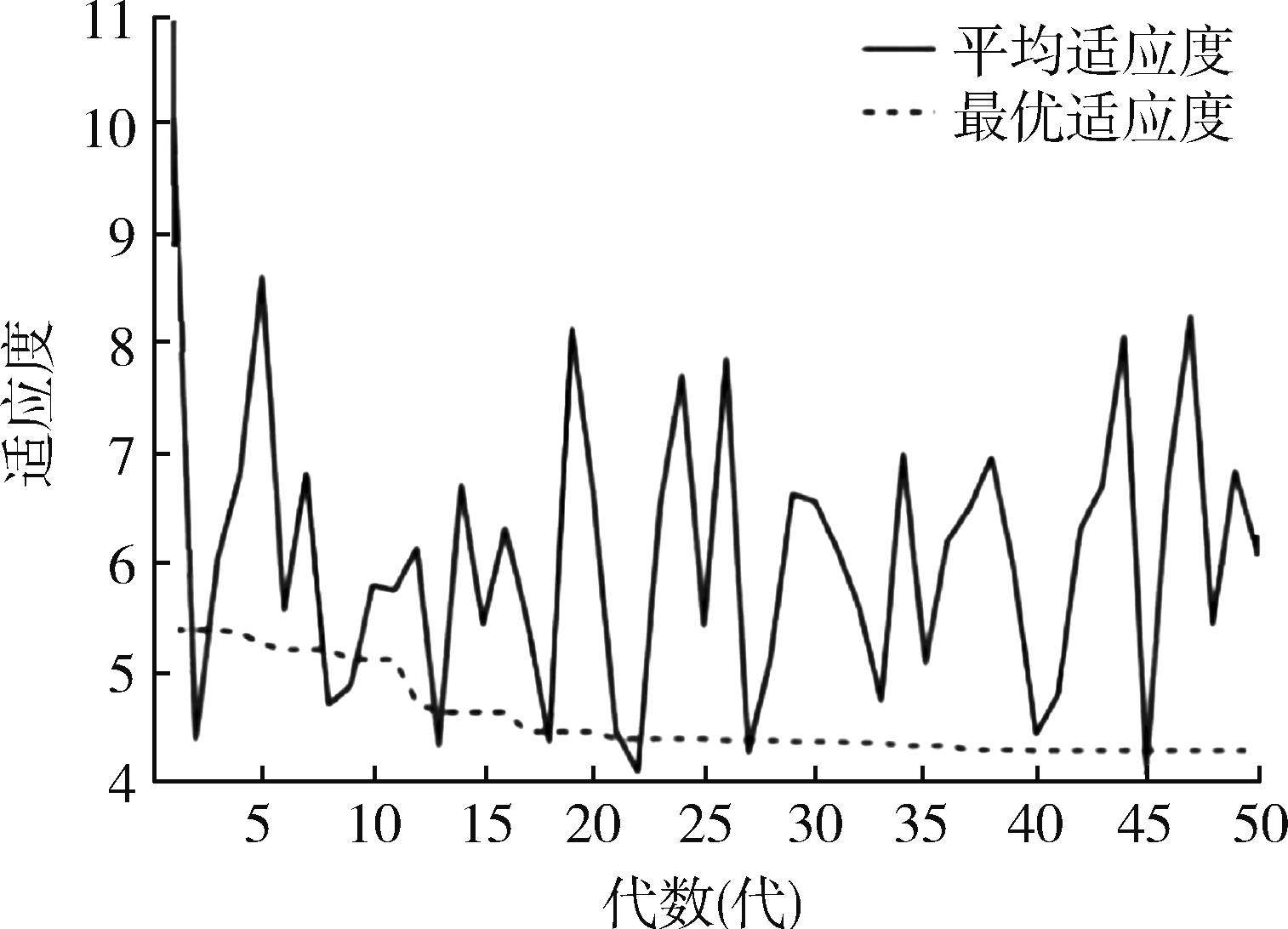

Fig.6 GA-BP fitness curve with algebra

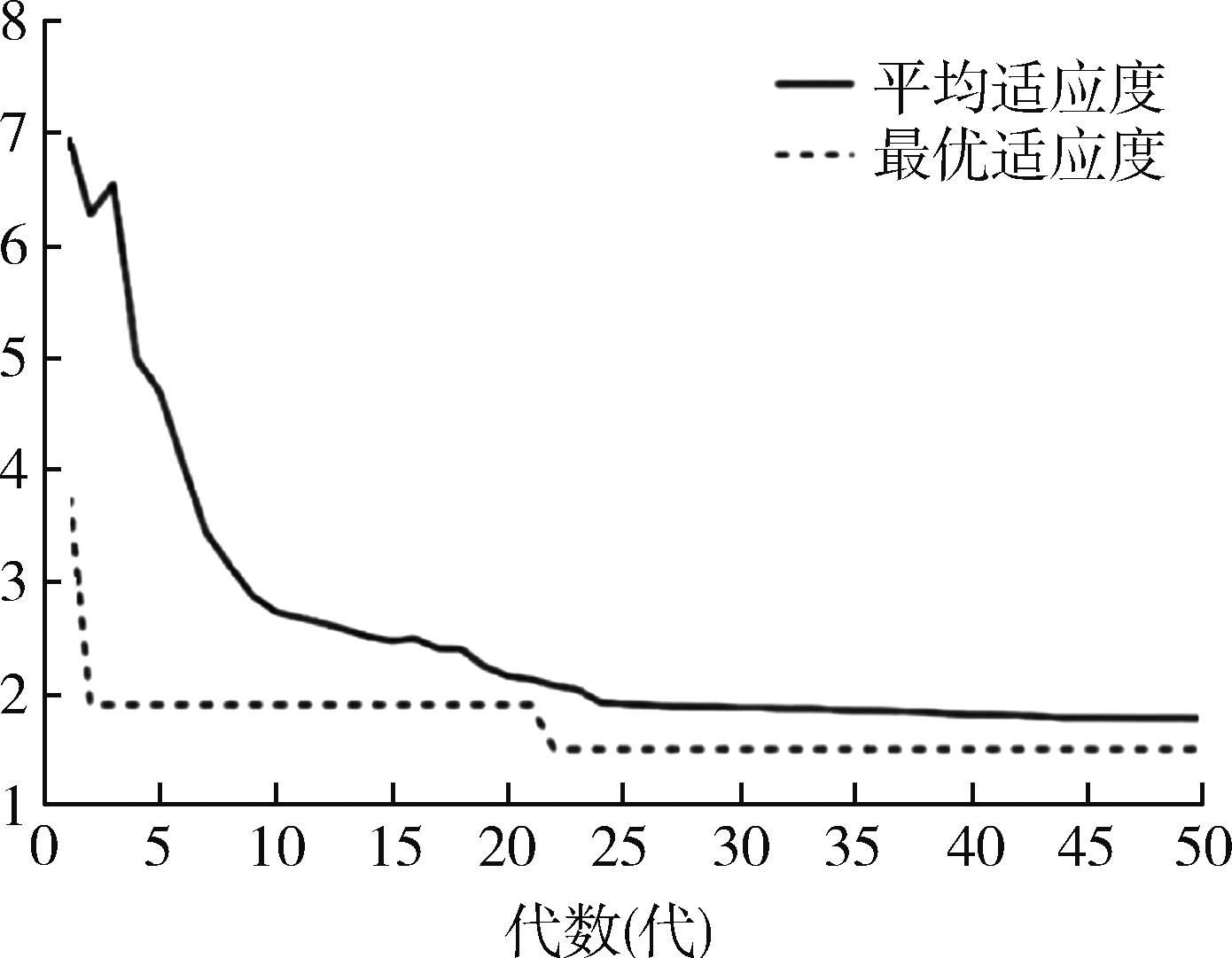

Fig. 7 GA-wavelet-BP fitness curve with algebra

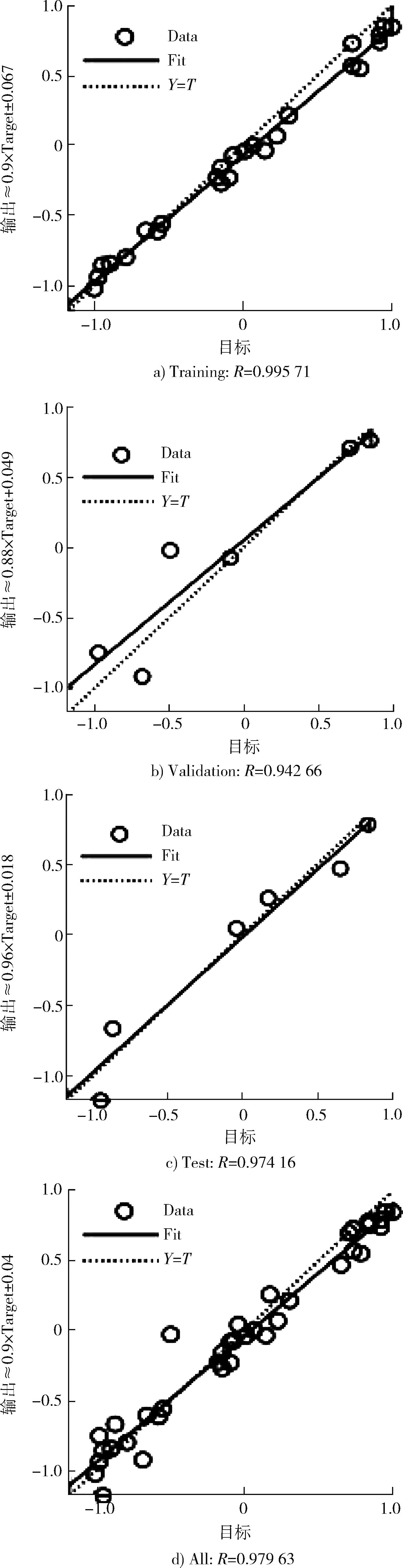

Fig. 8 BP neural network fit degree

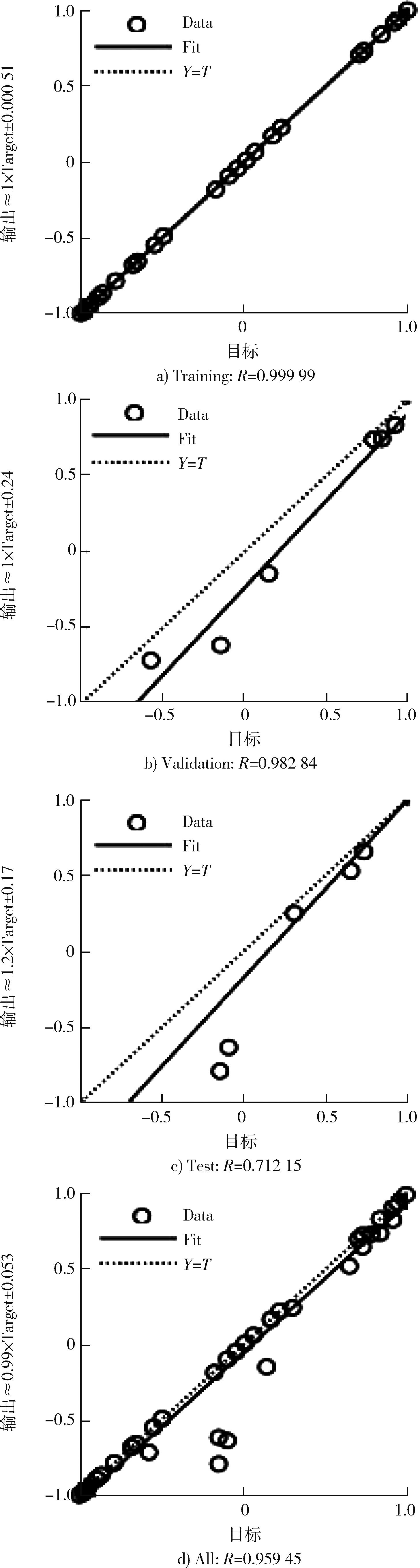

Fig. 9 The fit of GA-BP neural network

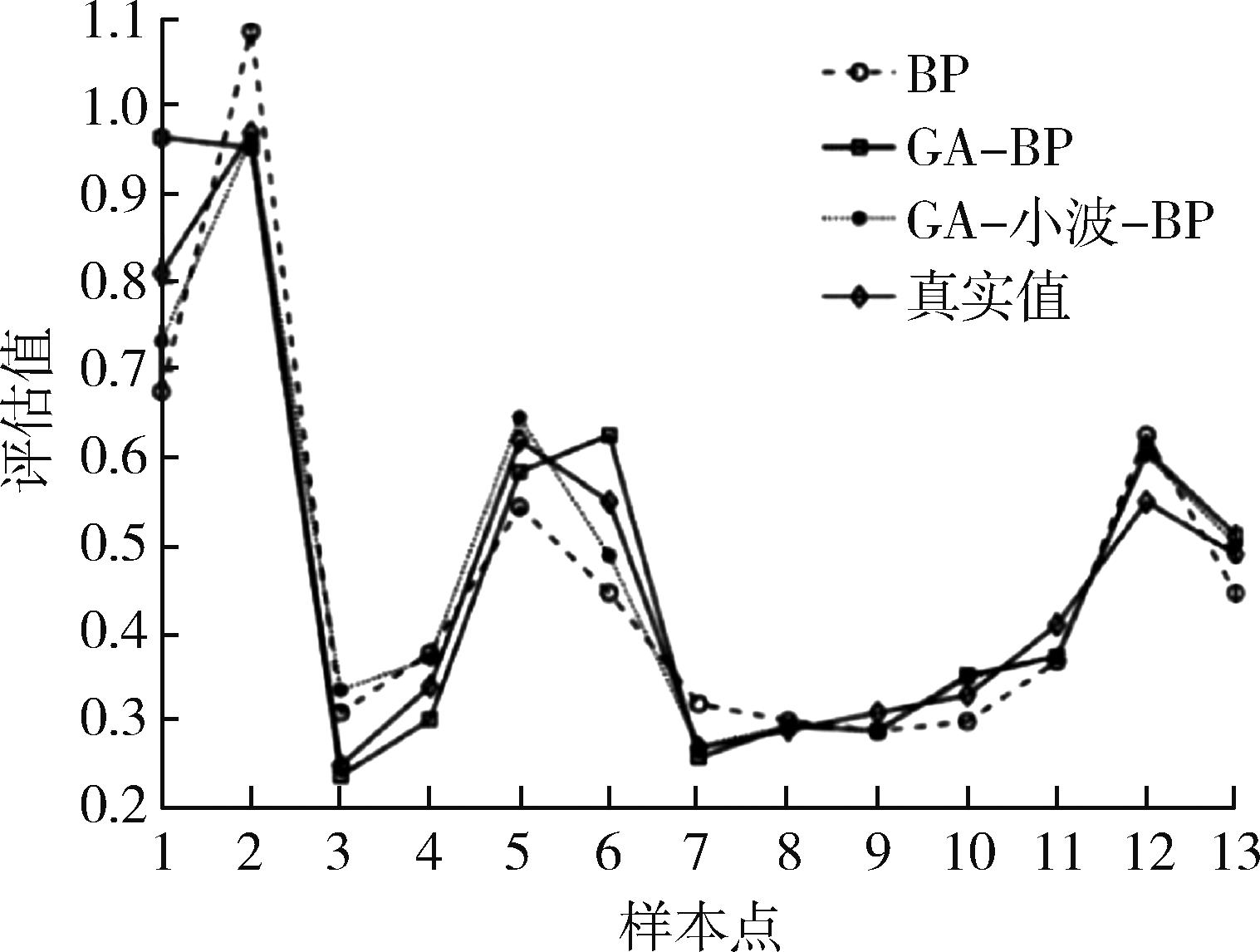

Fig. 10 Comparison of evaluation results

Table 5 BP neural network， GA-BP neural network， GA-wavelet-BP neural network output and real value comparison

真实值	BP	GA-BP	GA-小波-BP
0.81	0.675 406	0.964 691	0.732 886
0.97	1.085 623	0.953 308	0.962 701
0.25	0.309 997	0.238 049	0.335 806
0.34	0.378 114	0.302 260	0.371 450
0.62	0.543 988	0.584 288	0.646 040
0.55	0.446 435	0.625 955	0.489 170
0.27	0.320 139	0.258 714	0.271 431
0.29	0.300 846	0.294 930	0.294 466
0.31	0.288 982	0.289 137	0.290 067
0.33	0.300 069	0.352 539	0.349 371
0.41	0.368 385	0.373 674	0.374 125
0.55	0.626 175	0.608 520	0.604 010
0.49	0.446 100	0.512 200	0.501 120

Table 6 Algorithm error comparison

算法	测试样本平均绝对误差/%	测试样本最大绝对误差/%	测试样本最小绝对误差/%
GA-小波-BP	3.344 2	8.580 6	0.143 1
GA-BP	3.918 5	15.469 1	0.493 0
BP	6.165 6	13.459 4	1.084 6
