Present Situation and Development Trend of Shipborne RF Corner Reflector Equipment

doi:10.3969/j.issn.1009-086x.2023.06.005

Abstract

Abstract:

As a kind of radar passive jamming equipment， shipborne radio frequency （RF） corner reflector system has been widely installed in the major naval warships of various countries. In order to support the systematic development of Chinese shipborne corner reflector equipment and accelerate the technological innovation of radar-guided anti-ship missiles， the research status and development concept of the two types of corner reflector equipment are reviewed： floating type and airborne type. On this basis， four development trends of shipborne corner reflectors are analyzed and summarized， including launch integration， launch automation， decoy multifunction， and decoy maneuverability.

Key words: corner reflector, radar passive jamming, research status, development trends

摘要：

舰载射频角反射器系统作为一类雷达无源干扰器材，当前已普遍装配于各国海军主战舰艇。为支撑国内舰载角反射器装备体系化发展，同时加速推动雷达制导反舰导弹的技术革新，综述了漂浮式与浮空式两大类角反射器装备的研制现状和研发理念。在此基础上，分析总结了舰载角反射器的发射集成化、发射自动化、诱饵多功能和诱饵可机动4种发展趋势。

关键词: 角反射器, 雷达无源干扰, 研制现状, 发展趋势

CLC Number:

TN974

Lingang WU, Shengliang HU, Zhong LIU, XU Jianghu. Present Situation and Development Trend of Shipborne RF Corner Reflector Equipment[J]. Modern Defense Technology, 2023, 51(6): 36-44.

吴林罡, 胡生亮, 刘忠, 许江湖. 舰载射频角反射器装备现状与发展趋势[J]. 现代防御技术, 2023, 51(6): 36-44.

Figures/Tables 13

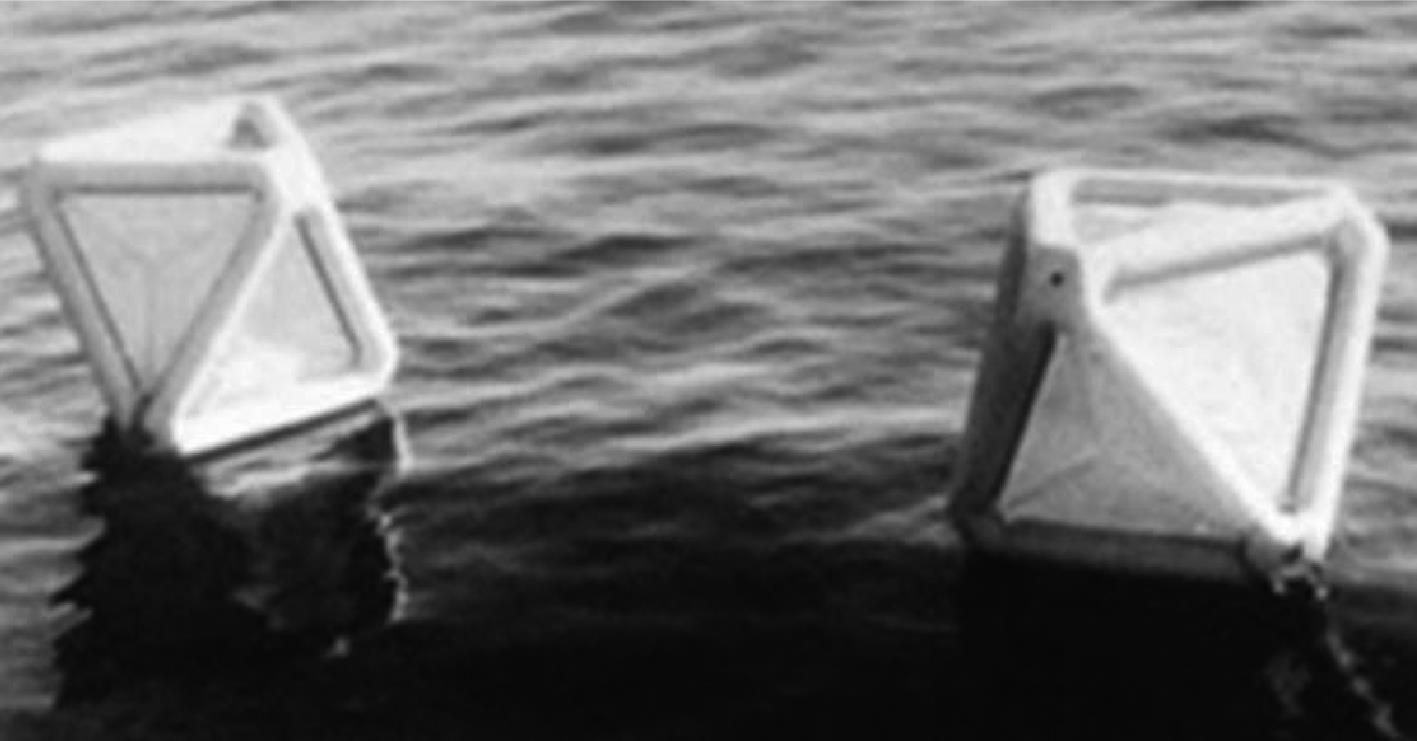

Fig. 1 Unfold modality of DLF-1 decoy

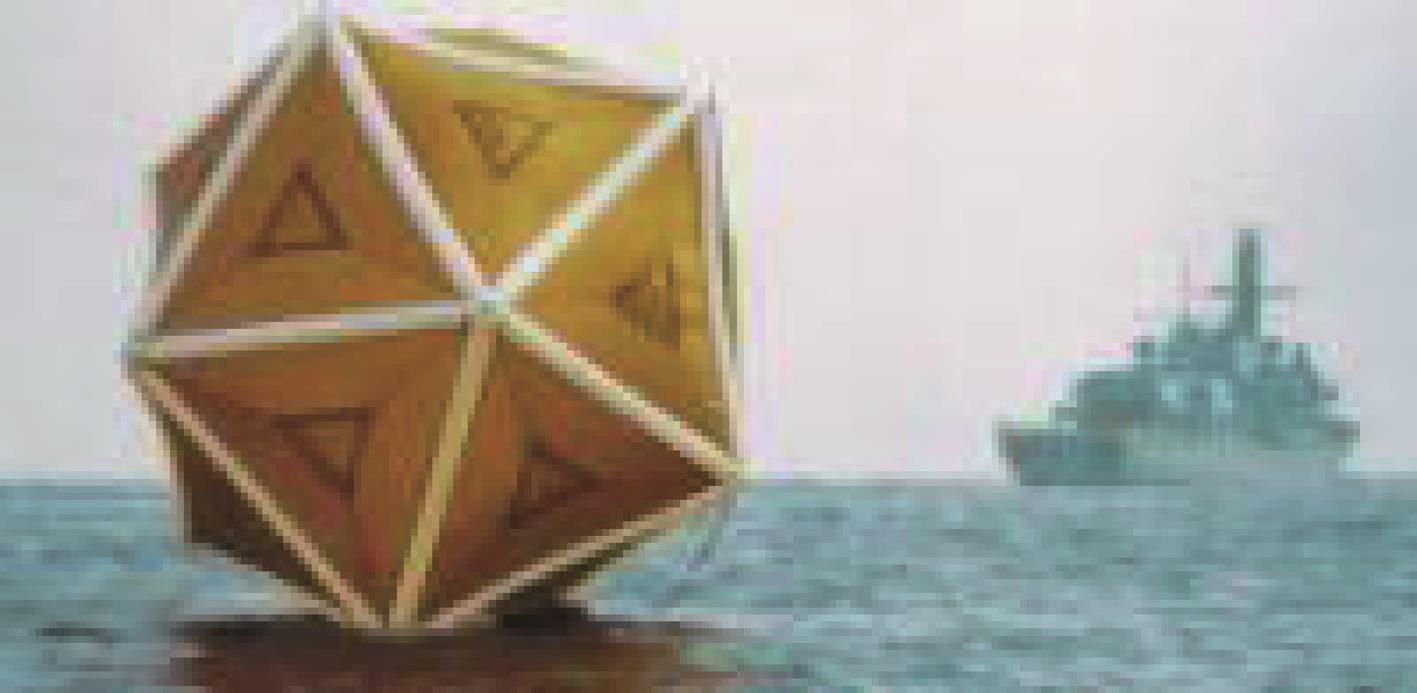

Fig. 2 Unfold modality of DLF-2 decoy

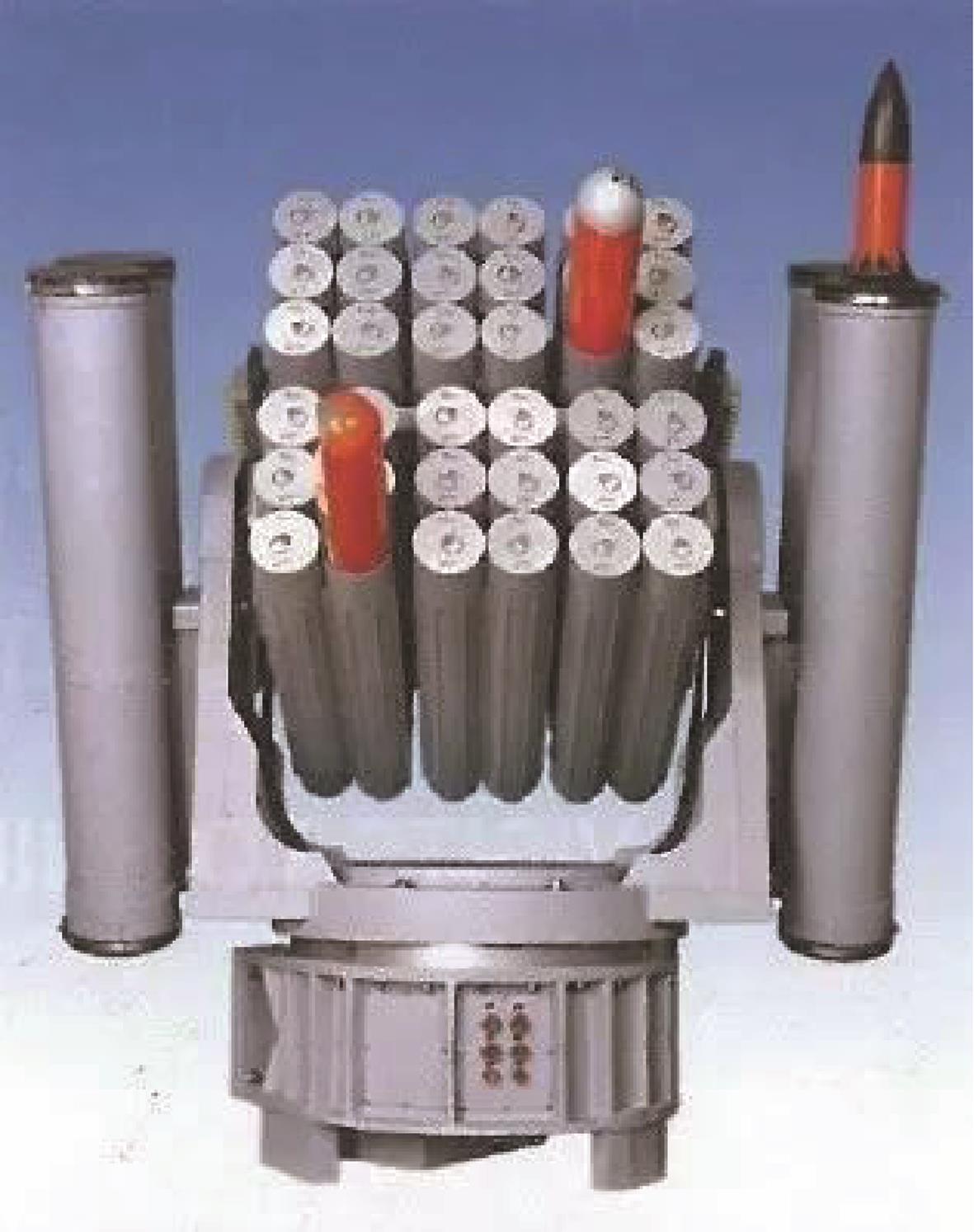

Fig. 3 Launcher of DLF-3 decoy

Fig. 4 Unfold modality of DLF-3 decoy

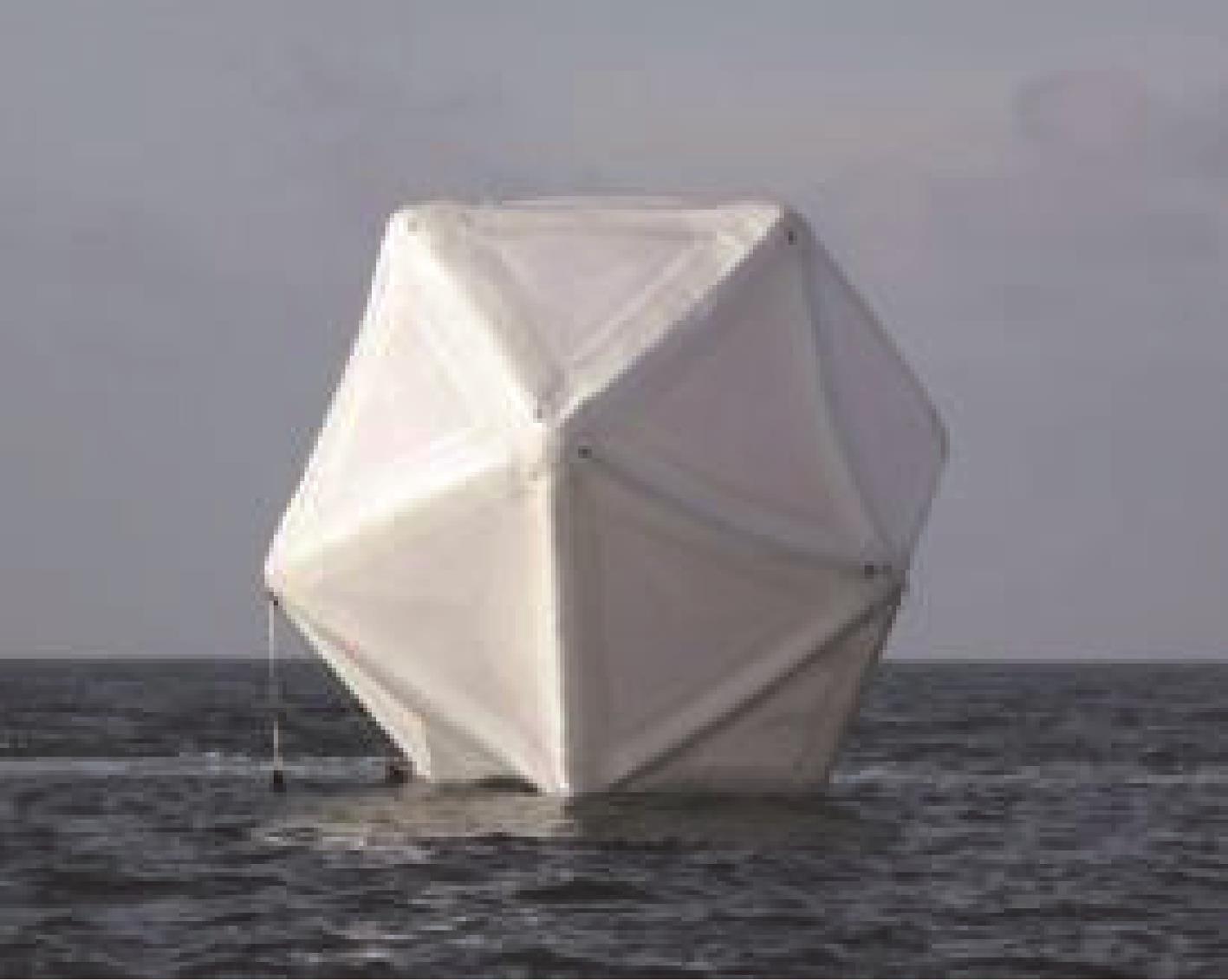

Fig. 5 Unfold modality of DLF-3b decoy

Fig. 6 Launching process of DLF-3b decoy

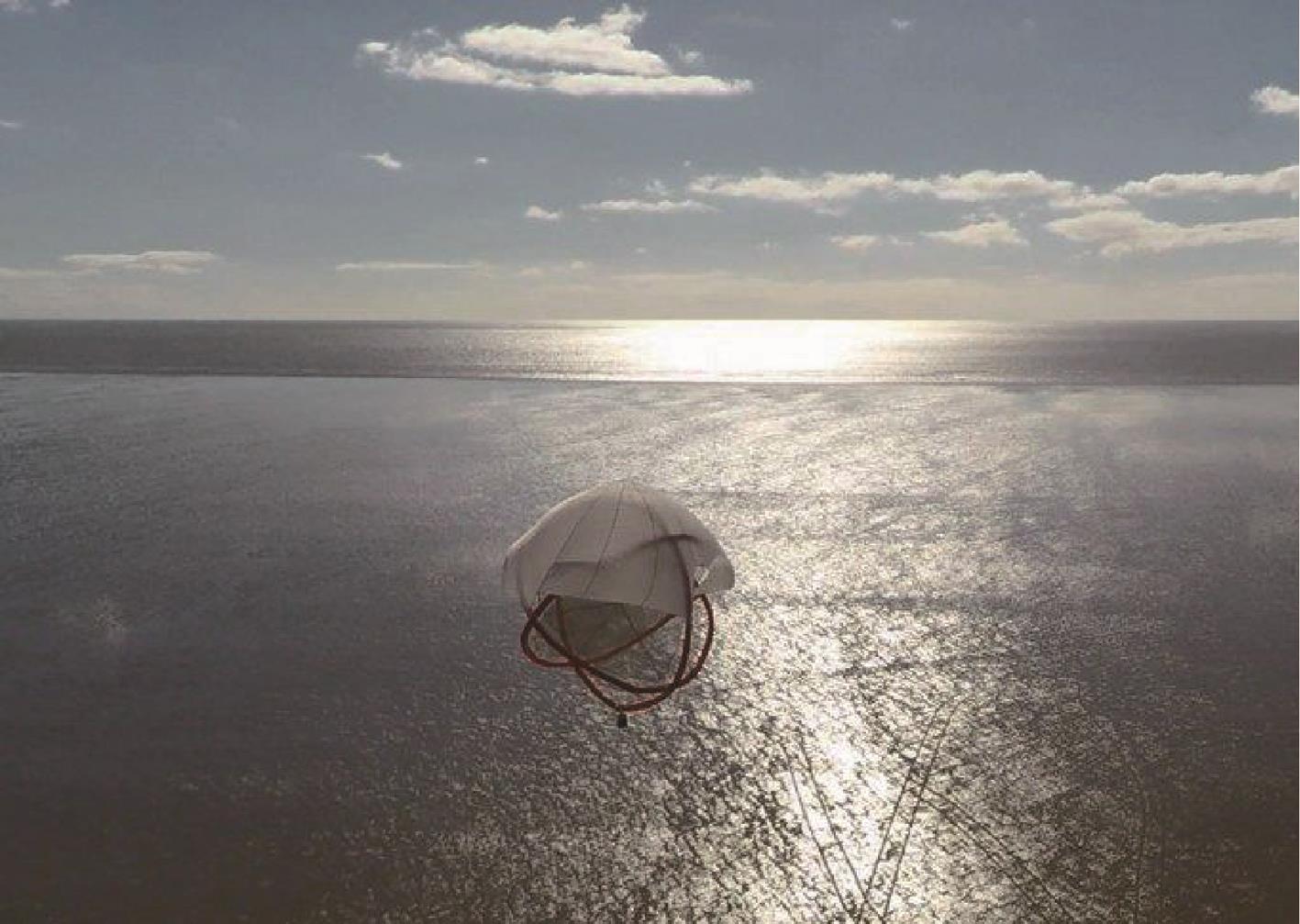

Fig. 7 Unfold modality of TORERO decoy
