Research on Jamming Tactical Application of Chaff Corridor

doi:10.3969/j.issn.1009-086x.2024.04.010

Abstract

Abstract:

In view of complex change of chaff corridor distribution and the fact that jamming effect cannot be quantified， method for simulating the process of radar target detection in the context of foil corridors is proposed. The attenuation effect model， diffusion model and radar beam thickness model of foil corridor are established and implemented by Matlab. By setting up a variety of scenarios for simulation， the general rules of foil corridor in terms of length， width and selection of flight parameters of the attacking aircraft are summarised， which can quantitatively assess the jamming effect and optimise the application strategy of foil corridor jamming.

Key words: chaff corridor, diffusion models, attenuation effect, radar power, tactical application, effect evaluation

摘要：

针对箔条走廊分布状况变化复杂、干扰效果无法量化的现状，提出对雷达在箔条走廊背景下探测目标过程进行仿真的方法，建立了箔条走廊的衰减效应模型、扩散模型、雷达波束穿过箔条走廊厚度模型，并采用Matlab进行了实现。通过设置多种场景进行仿真，归纳出箔条走廊在长度、宽度及攻击飞机飞行参数选择方面的一般规律，能够定量评估干扰效果，优化箔条走廊干扰的运用策略。

关键词: 箔条走廊, 扩散模型, 衰减效应, 雷达威力, 战术运用, 效果评估

CLC Number:

TN972⁺.41

Aihong ZHU, Liang SUN, Mingjie LIU, Desheng JIANG. Research on Jamming Tactical Application of Chaff Corridor[J]. Modern Defense Technology, 2024, 52(4): 101-107.

朱爱红, 孙亮, 刘明杰, 姜德胜. 箔条走廊干扰战术运用研究[J]. 现代防御技术, 2024, 52(4): 101-107.

Figures/Tables 11

Fig. 1 Optical measurement image of a Certain type UAV dropping chaff shells

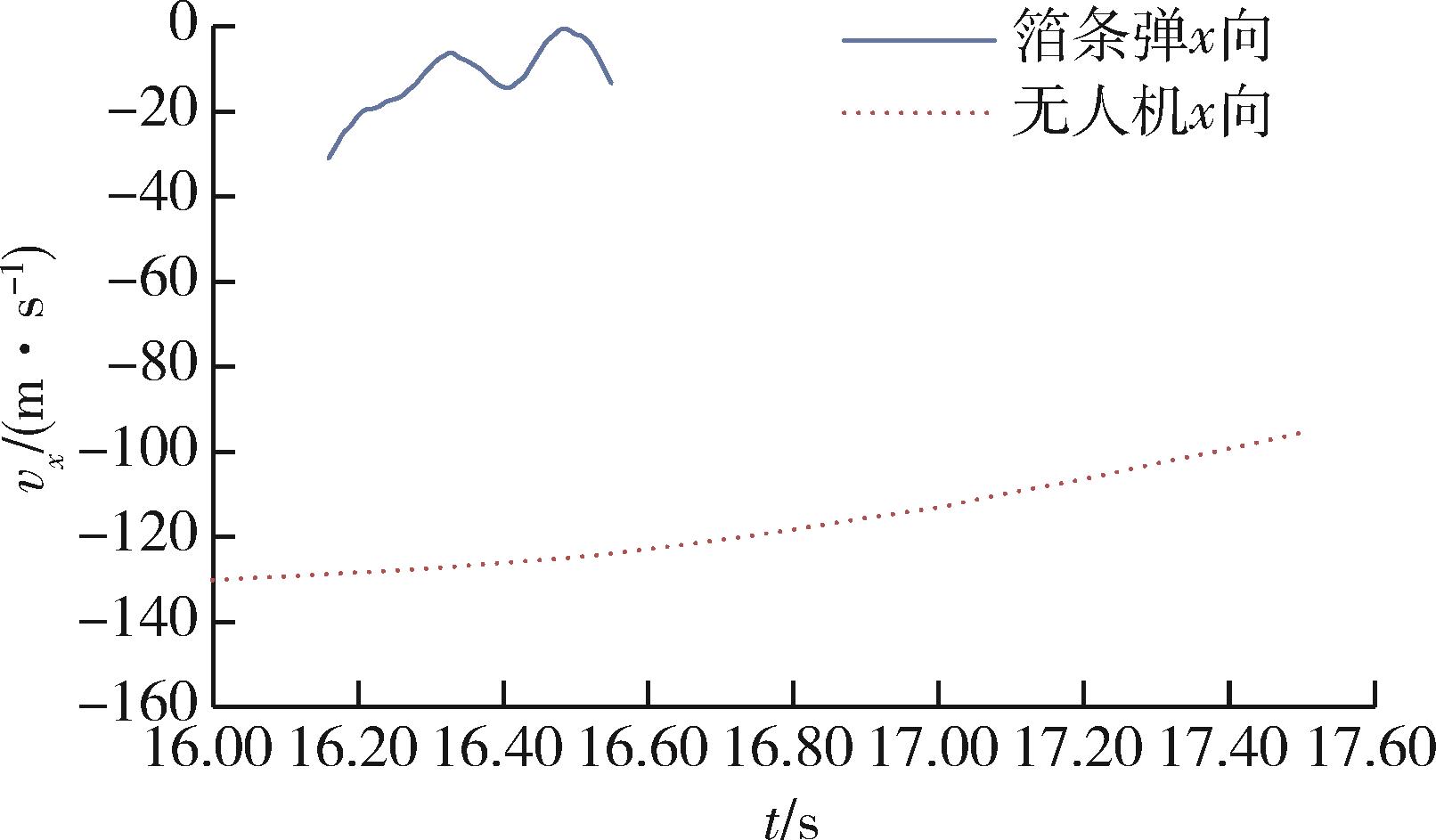

Fig. 2 x-direction motion trajectory of a certain type of UAV dropping chaff shells

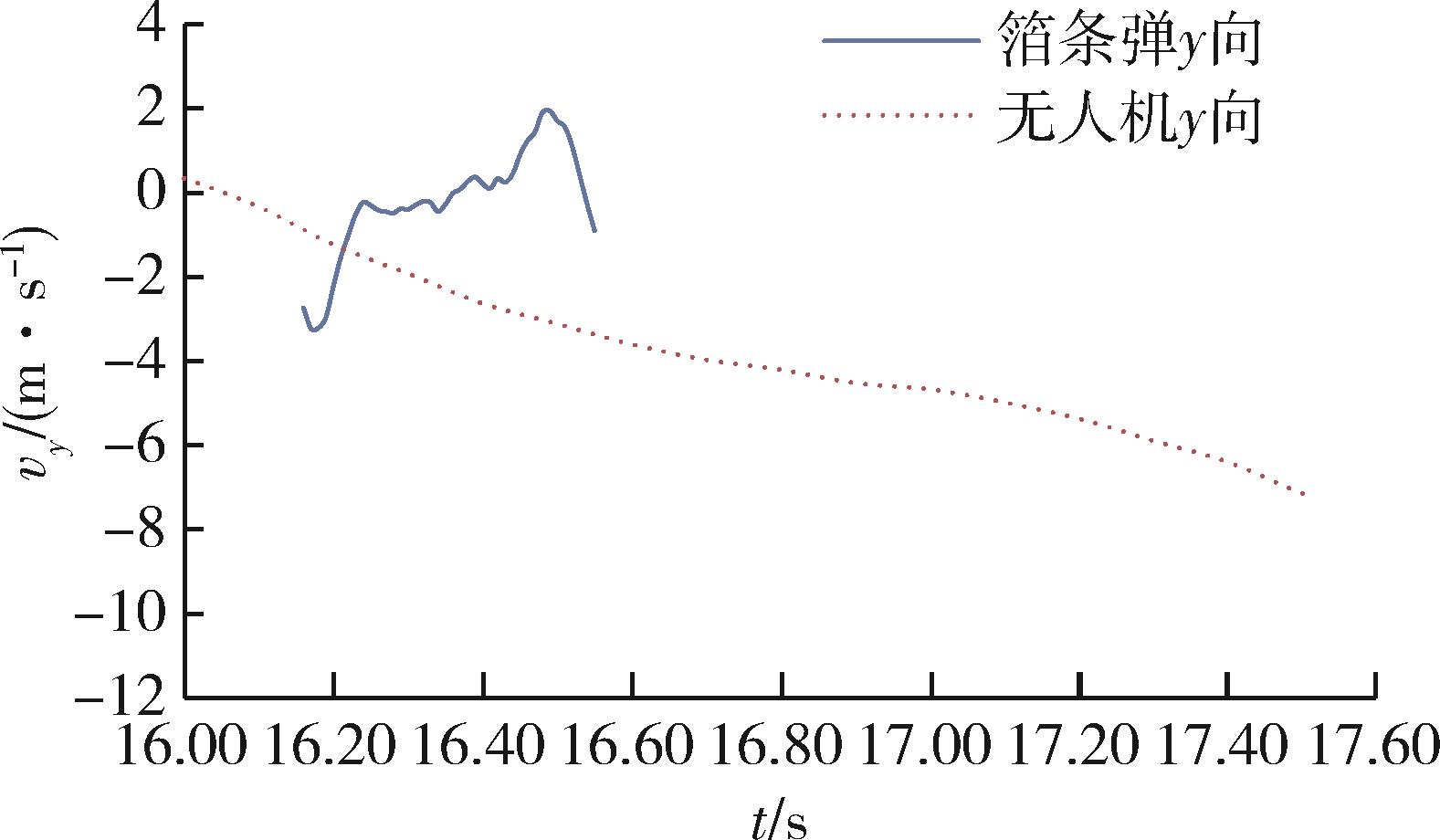

Fig. 3 y-direction motion trajectory of a certain type of UAV dropping chaff shells

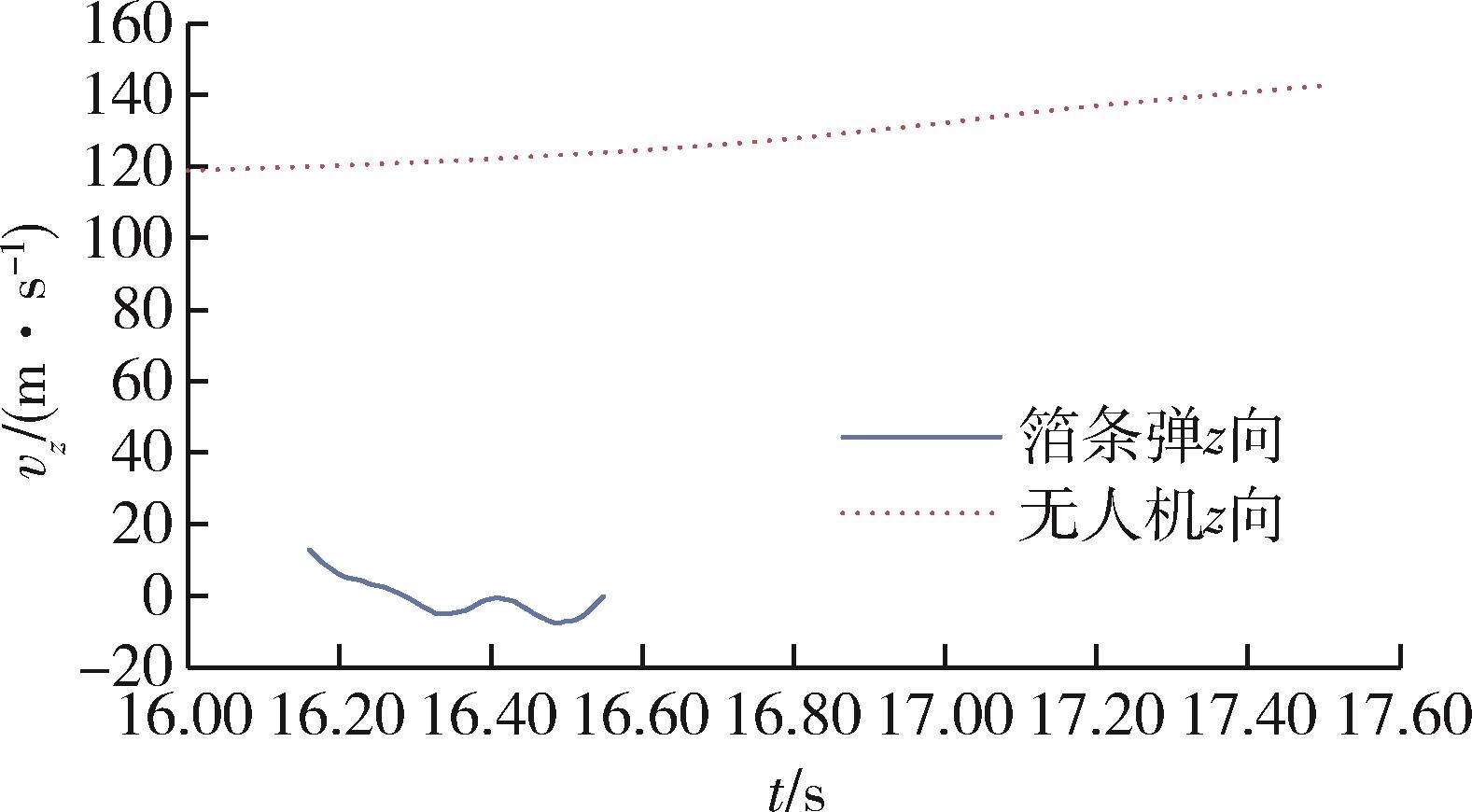

Fig. 4 z-direction motion trajectory of a certain type of UAV dropping chaff shells

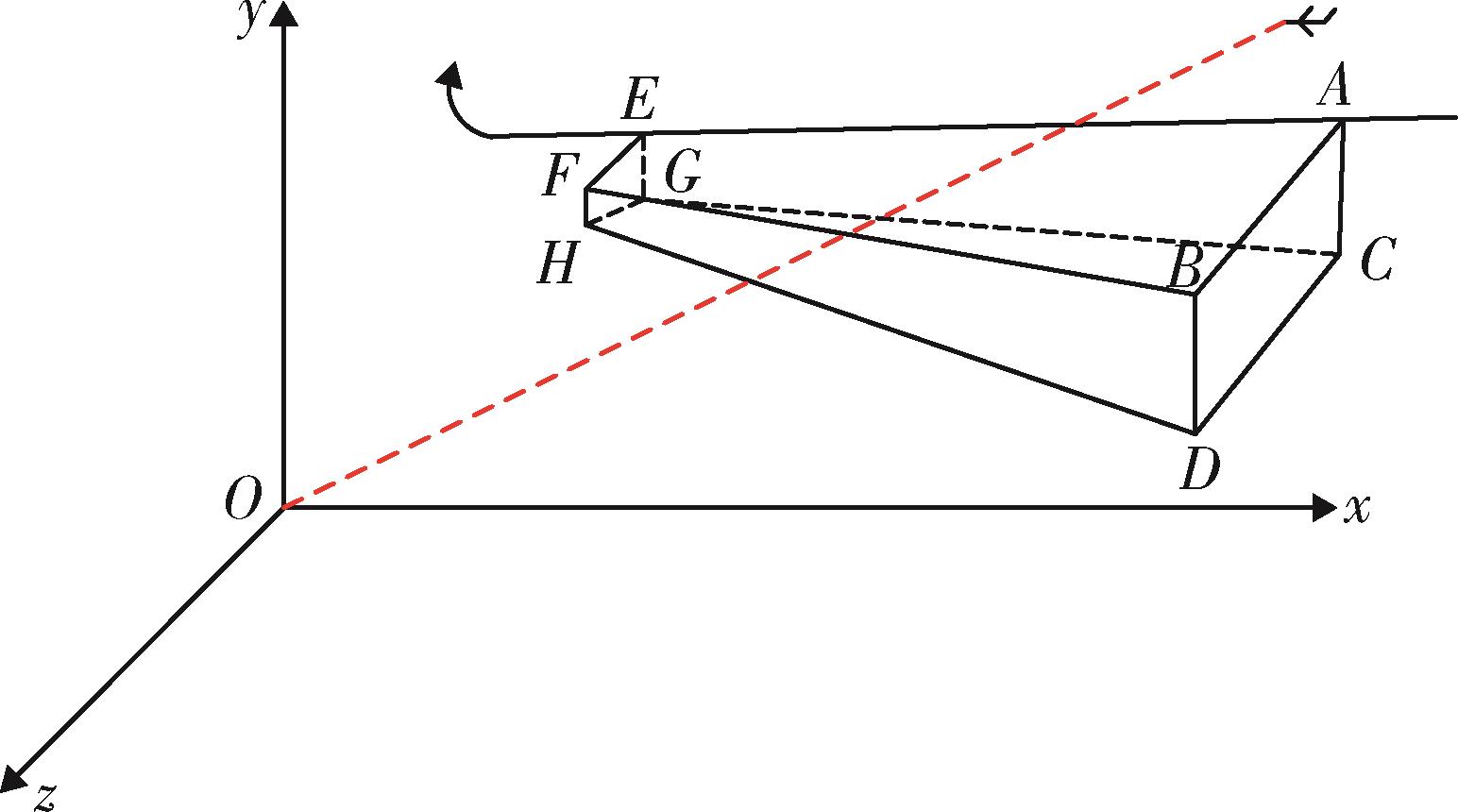

Fig. 5 Schematic diagram of the distribution of the chaff corridor

Table 1 Simulation parameter settings

仿真参数	数值
攻击飞机飞行速率/（m·s^-1）	300
攻击飞机飞行航线	等速平直
箔条载机速率/（m·s^-1）	150
无干扰条件下雷达威力 $R m a x$ /km	350
水平风速/（m·s^-1）	20
箔条下落平均速率/（m·s^-1）	0.22
攻击飞机退出距离/km	50

Table 1 Simulation parameter settings

仿真参数	数值
攻击飞机飞行速率/（m·s^-1）	300
攻击飞机飞行航线	等速平直
箔条载机速率/（m·s^-1）	150
无干扰条件下雷达威力 $R m a x$ /km	350
水平风速/（m·s^-1）	20
箔条下落平均速率/（m·s^-1）	0.22
攻击飞机退出距离/km	50

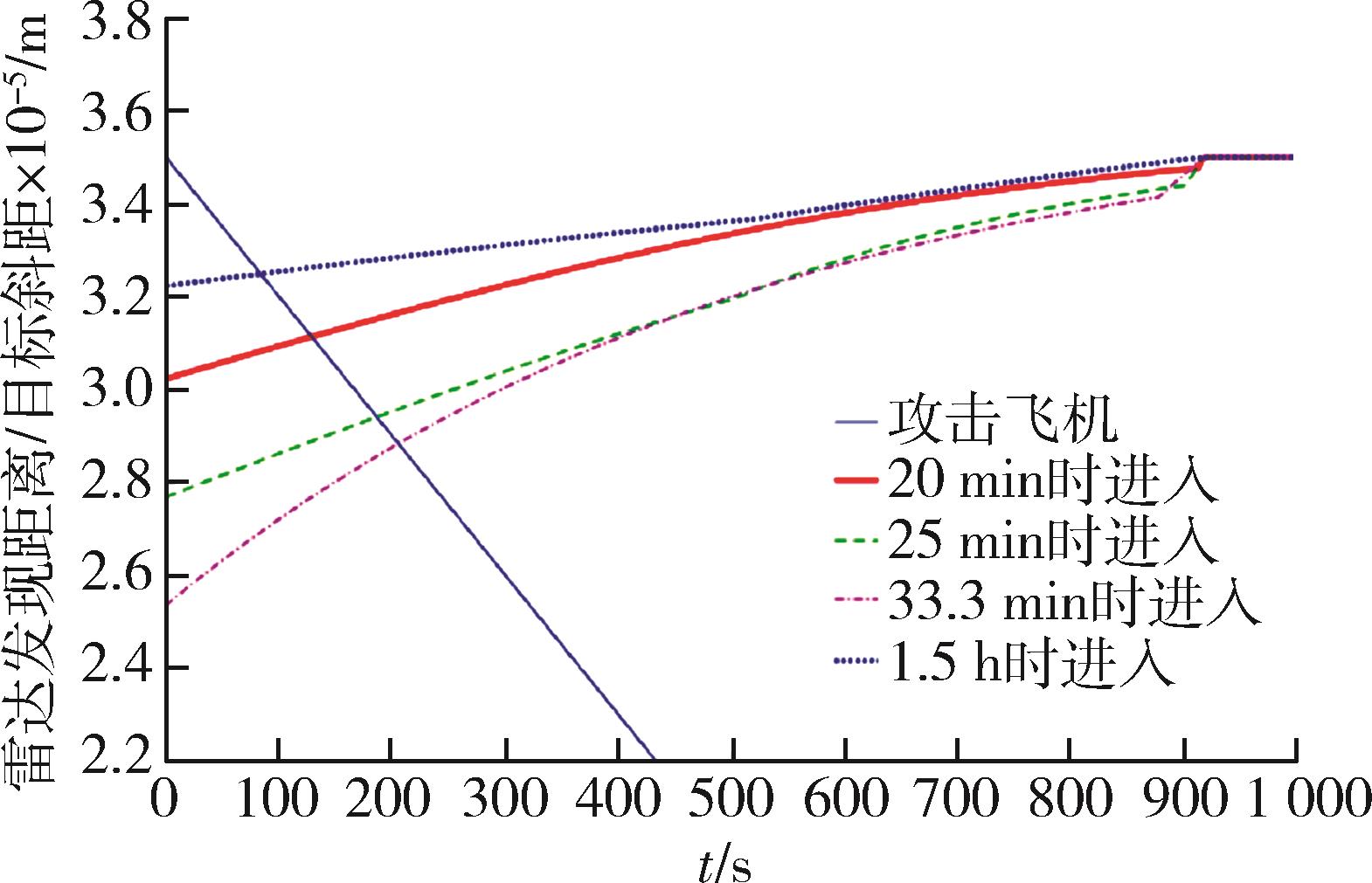

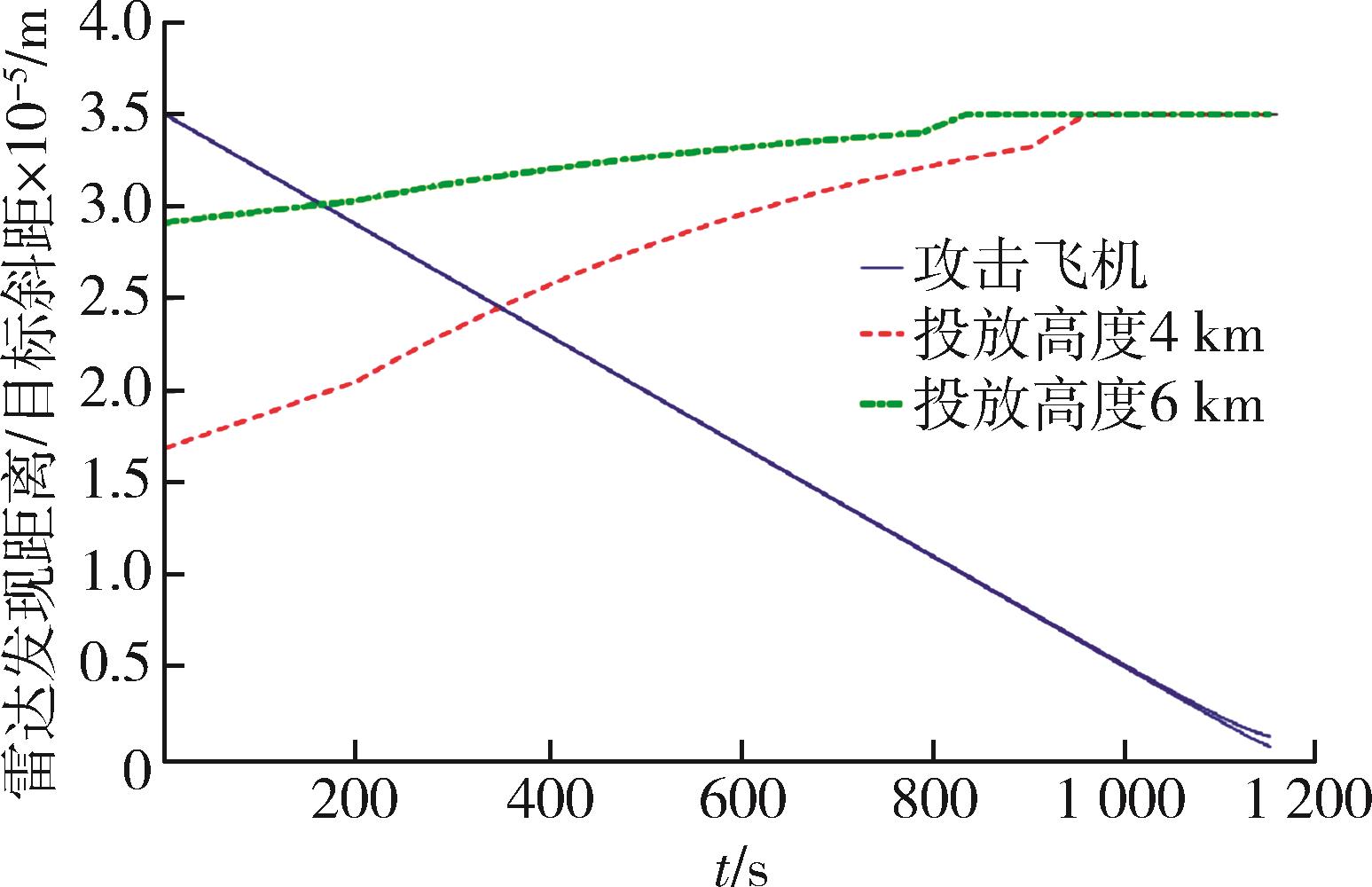

Fig. 6 Radar detection distance versus attack aircraft distance/time curve

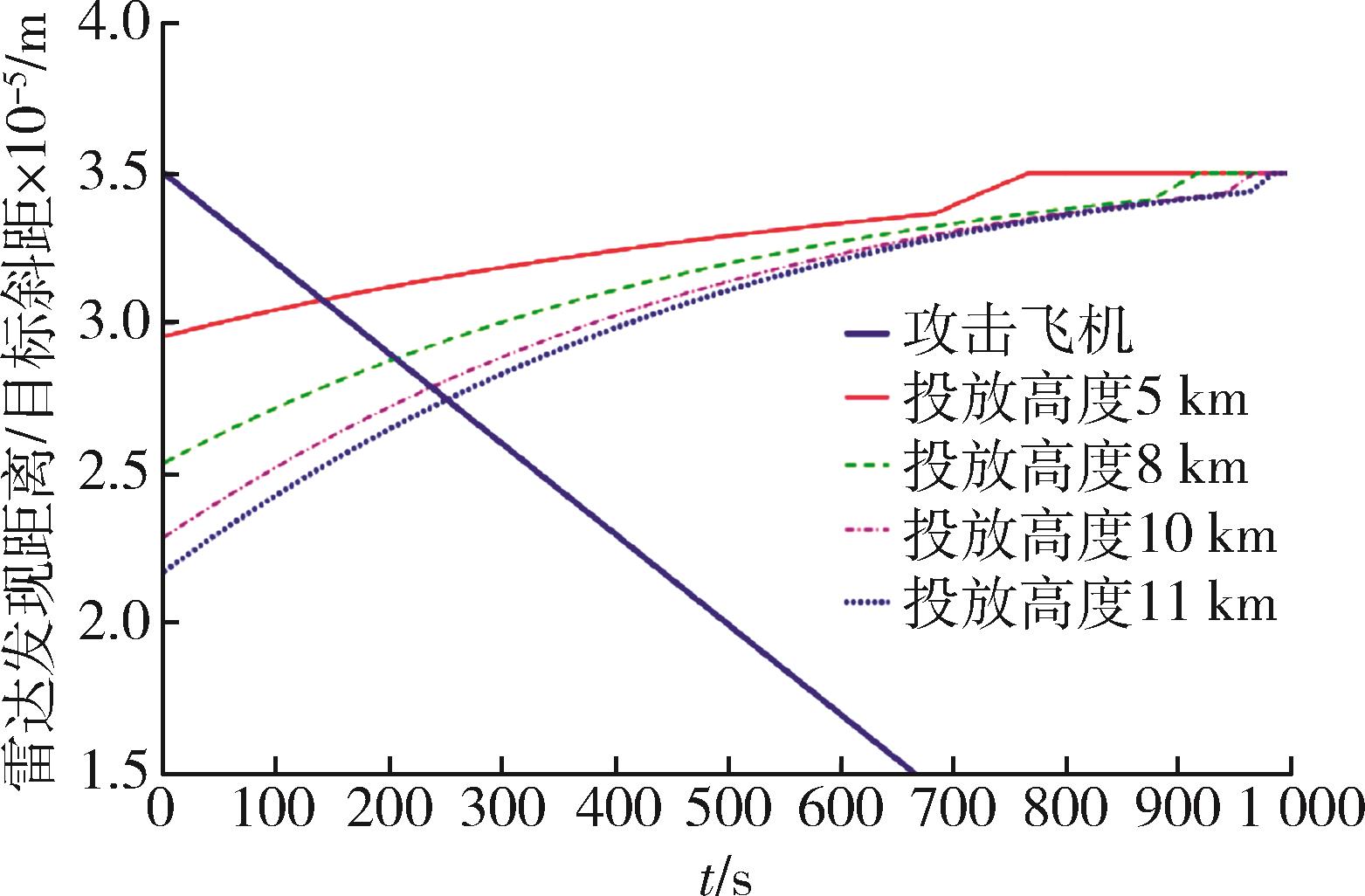

Fig. 7 Radar detection distance versus attack aircraft distance/time curve

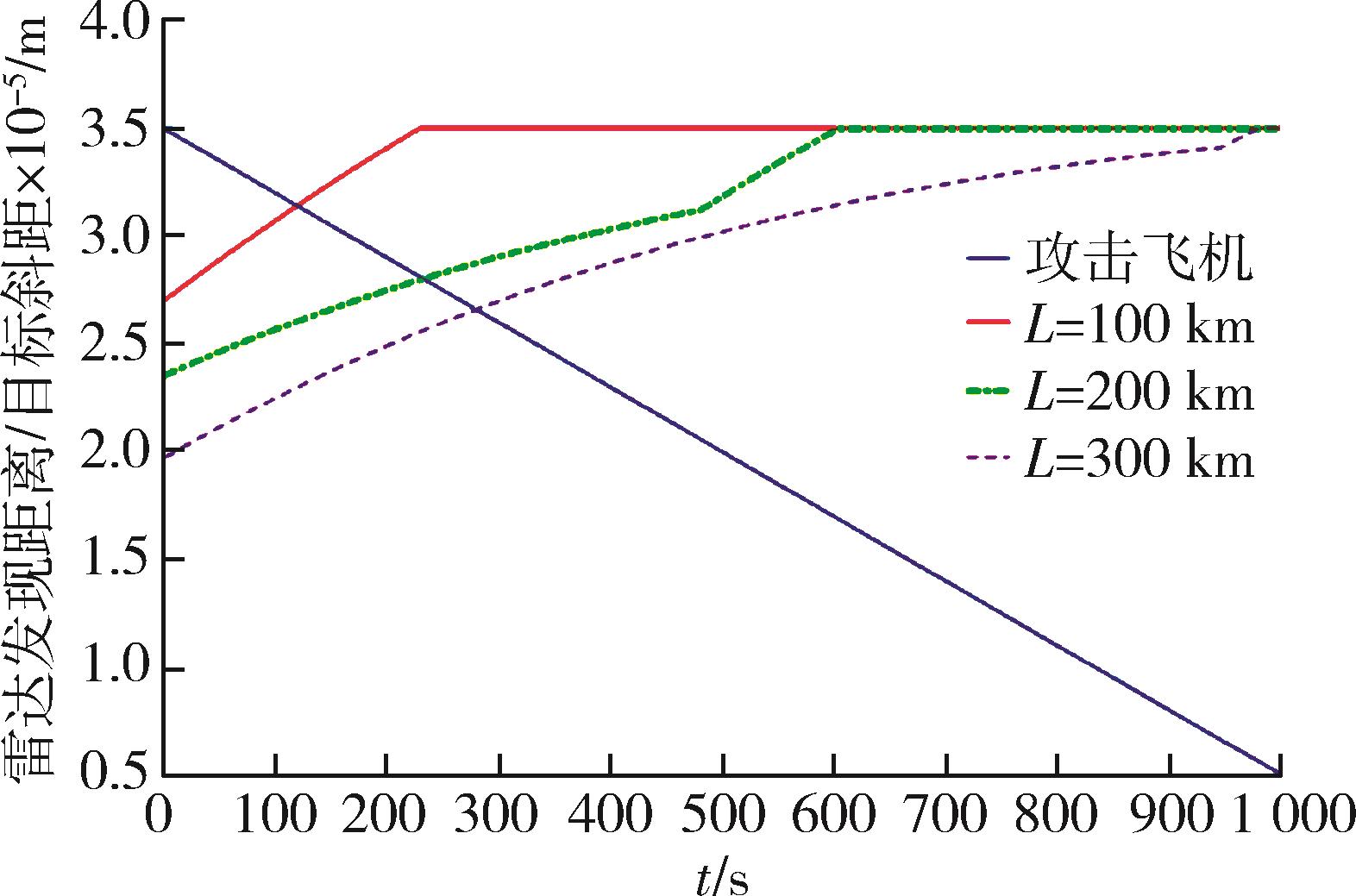

Fig. 8 Radar detection distance versus attack aircraft distance/time curve

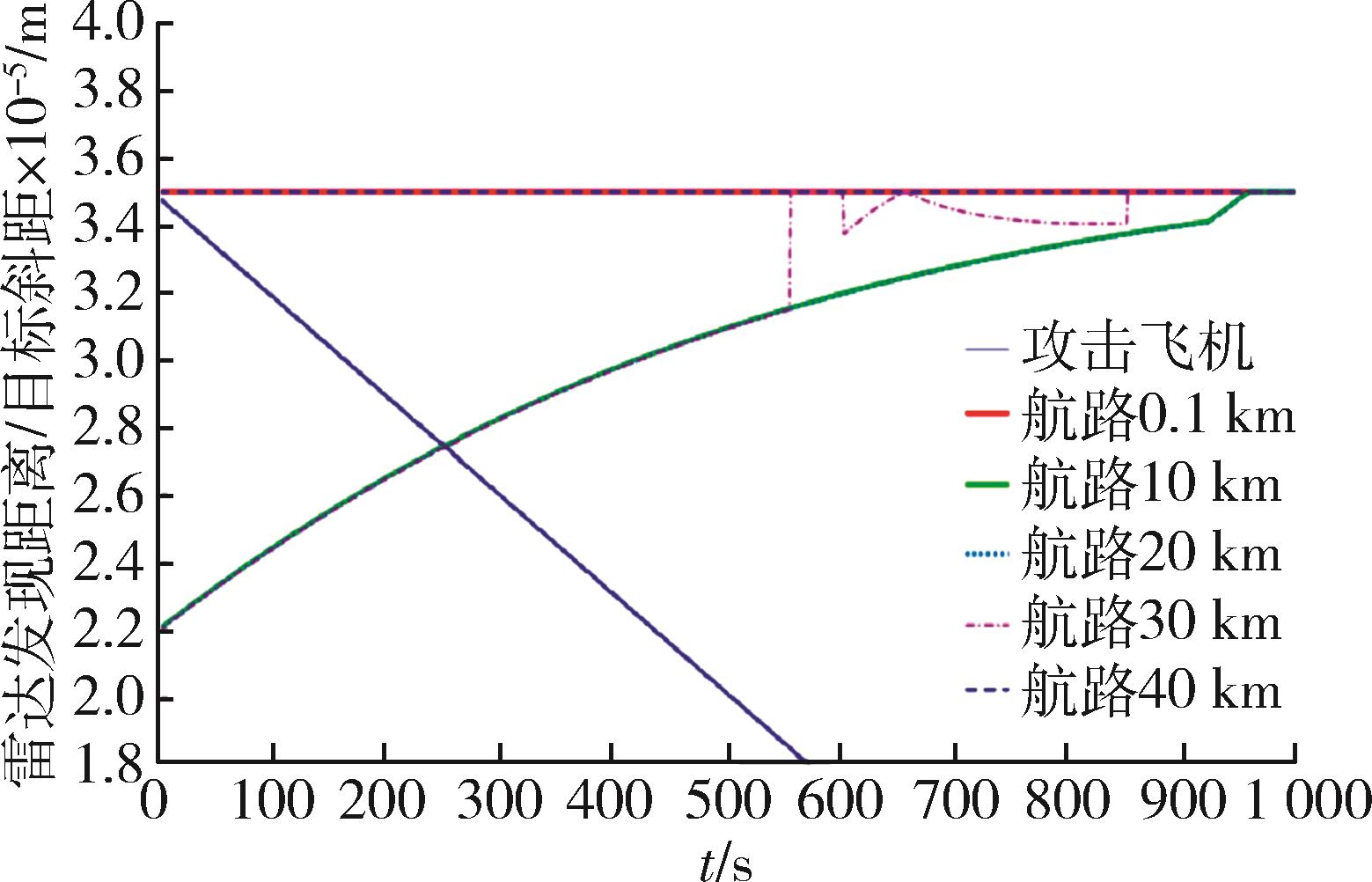

Fig. 9 Radar detection distance versus attack aircraft distance/time curve

Fig. 10 Radar detection distance versus attack aircraft distance/time curve
