Research on Optimization for Energy Efficiency of Electromagnetic Gun Based on Genetic Algorithm

doi:10.3969/j.issn.1009-086x.2024.04.016

Abstract

Abstract:

Electromagnetic gun can customize appropriate projectile according to the vulnerability of individual target. For an aim velocity of projectile， different voltage， current， and dimension of rails， which formed solution space with multiple feasible ones， and the optimal solution should be found. Based on non-dominated sorting genetic algorithm-II（NSGA-Ⅱ）， taking the muzzle velocity and energy efficiency as the goal， four multi objective optimization problems are proposed， in which projectile mass， dimension of rails， capacitance， voltage and current of electric power， are involved progressively. Based on Pareto optimal solution that solved with NSGA-Ⅱ， the main influence factors were analyzed， and some useful conclusions were drawn.

Key words: electromagnetic gun, energy efficiency, solution space, Pareto optimization, genetic algorithm（GA）

摘要：

针对易损性不同的空袭目标“订制”不同能量的拦截弹丸是电磁轨道炮的重要技术优势，针对弹丸特定预期炮口速度，轨道炮电源端不同的电压、激励电流、轨道不同尺寸等参数构成了存在较多可行解的解空间，自然存在最优解问题。以弹丸炮口速度、系统能量效率最优为目标，设计了4个逐次递进的多目标优化问题，采用非支配排序遗传算法（NSGA-Ⅱ），将求解空间逐步拓展至弹丸质量、轨道尺寸、电源电容、电压，特别是放电时序等参数，通过对轨道端、电源端的参数空间寻优，求出系统帕累托最优解，基于最优解对轨道炮的系统效率和各影响因素进行了研究，并给出了分析结论。

关键词: 电磁轨道炮, 能量效率, 解空间, 帕累托优化, 遗传算法

CLC Number:

TJ301

Tianliang LI, Qiusheng LI, Zhen LIU, Yuman LIU. Research on Optimization for Energy Efficiency of Electromagnetic Gun Based on Genetic Algorithm[J]. Modern Defense Technology, 2024, 52(4): 146-153.

李天亮, 李秋生, 刘真, 刘雨满. 基于遗传算法的电磁轨道炮能量效率优化研究[J]. 现代防御技术, 2024, 52(4): 146-153.

Figures/Tables 21

Table 1 Parameters of the 1st optimization problem

项目		取值范围
约束	导轨电流最大值/kA	800
自变量	轨道长度/m	［1，6］
	轨道高度/m	［0.03，0.15］
	轨道间距/m	［0.03，0.15］
	弹丸质量/kg	［0.05，0.50］
目标	系统能量效率和炮口速度

Table 2 Parameters of genetic algorithm

项目	取值
种群规模	300
最大遗传代数	300
判敛代数	50
适应值容差	5e-5

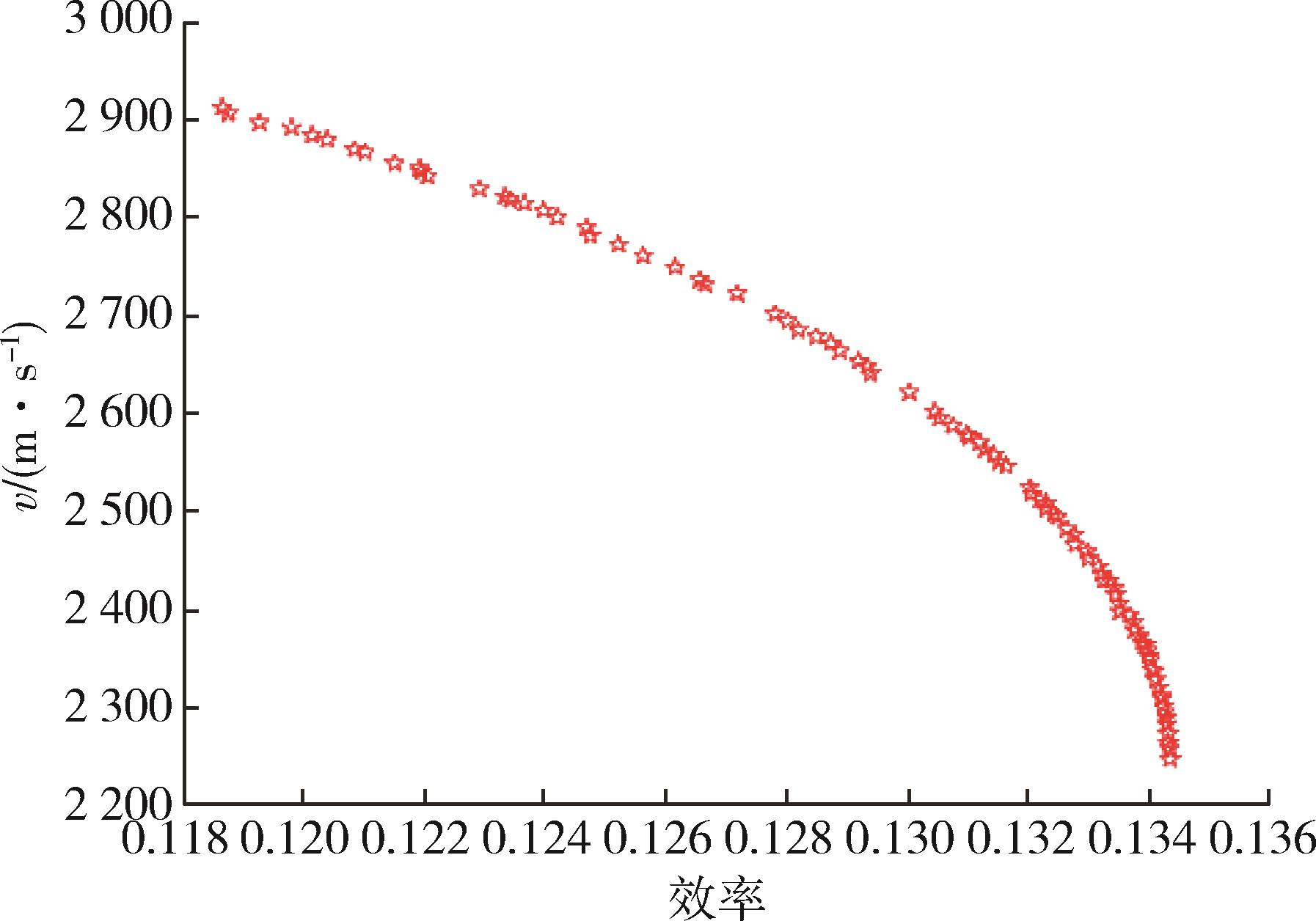

Fig. 1 Pareto front of optimization pr.1

Fig. 2 Velocity of the projectile for maximum efficiency of pr.1

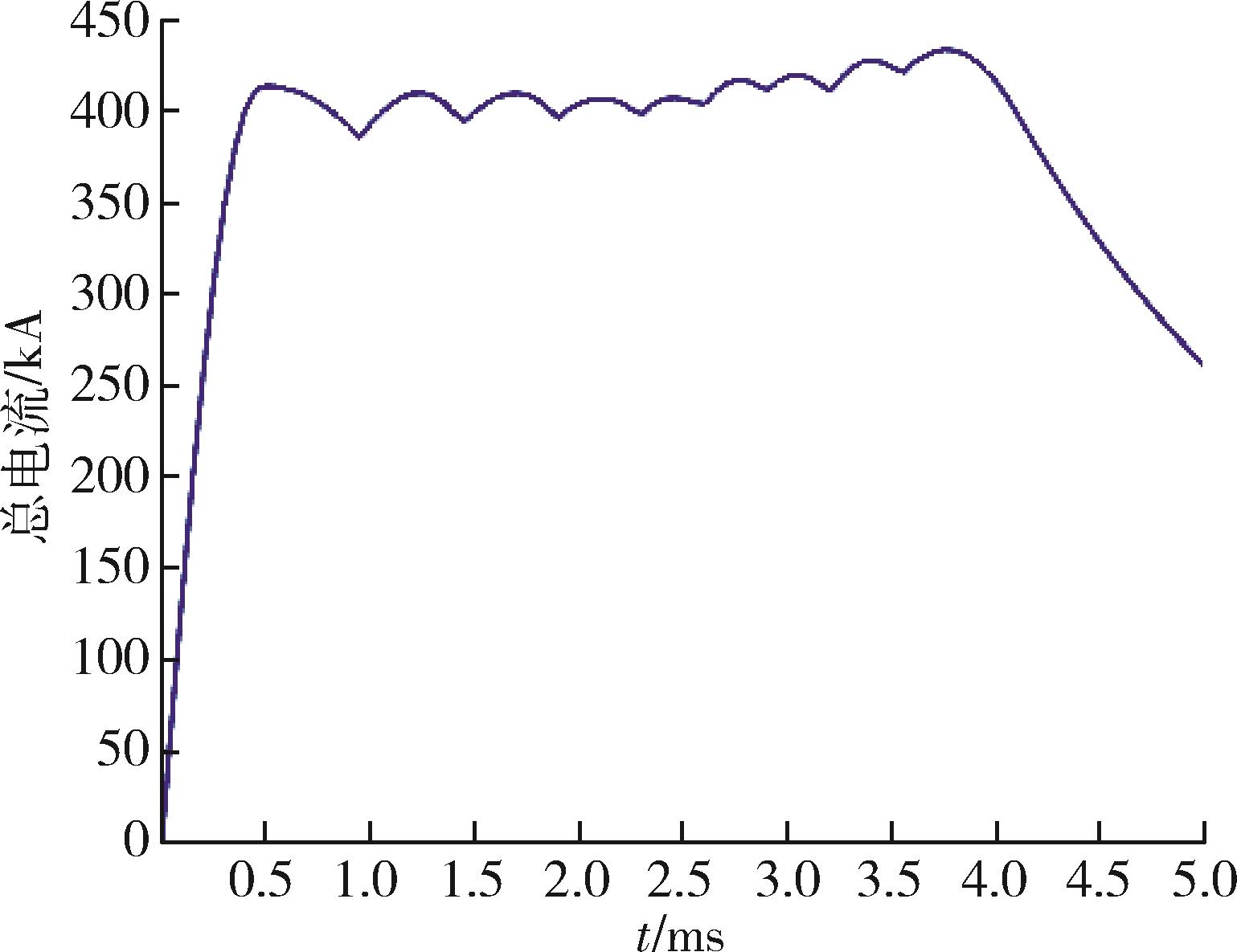

Fig. 3 Current for maximum efficiency of pr.1

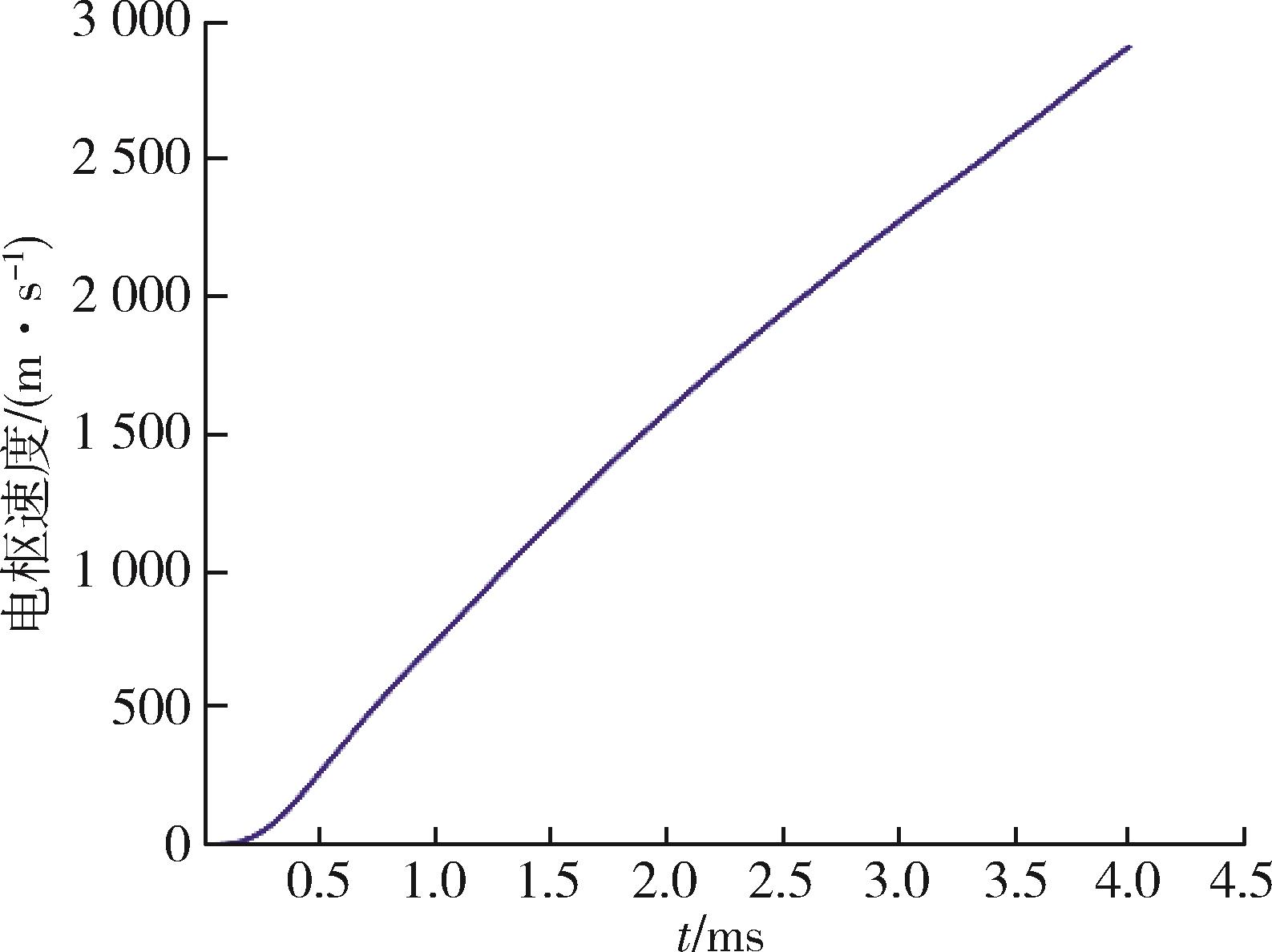

Fig. 4 Velocity of the projectile for maximum muzzle velocity of pr.1

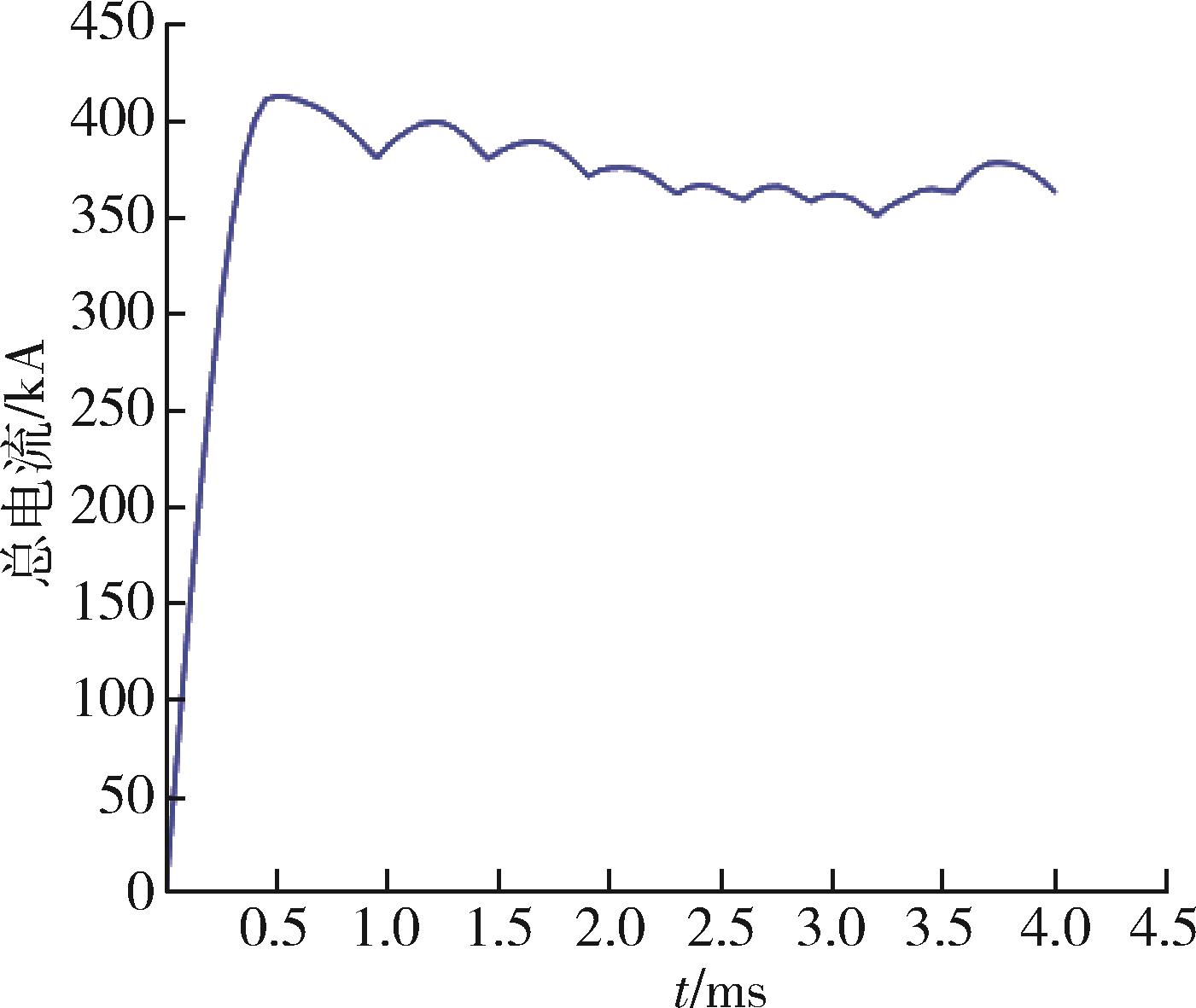

Fig. 5 Current for maximum muzzle velocity of pr.1

Table 3 Maximum value of Pareto optimal solution of pr.1

速度/

（m·s^-1）

13.43

2 909

Table 4 Triggering time point and number of PFU

时间	0	t₁	t₁+t₂	t₁+t₂+t₃	t₁+t₂+t₃+t₄
每组PFU数量	n₁	n₂	n₃	n₄	n₅

Table 5 Parameters of the 4th optimization problem

项目		取值范围
约束	电流上限值/kA	800
约束	PFU单元总数	50
自变量	各组PFU单元间放电间隔/ms	［0，3］
	5组PFU单元每组数量	［0，50］
	PFU电容值/mF	［1，5］
	预充电压/V	［3 000，10 000］
	导轨长度/m	［2，6］
目标	期望炮口速度、最大能量效率

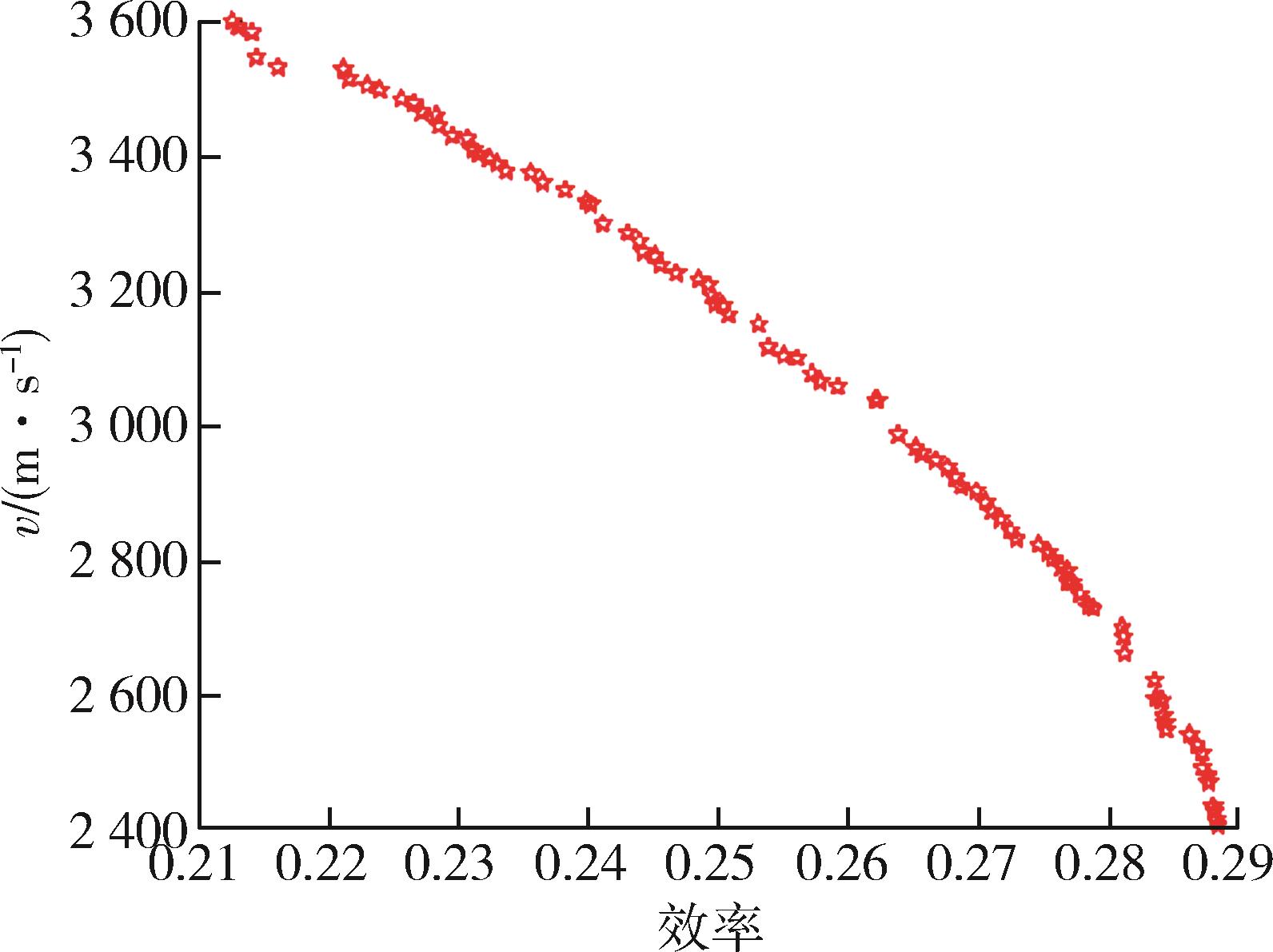

Fig. 6 Pareto front of optimization pr.4

Table 6 Triggering time point and number of PFU for the maximum energy efficiency

时间/ms	0	0.279 2	0.661	0.889 8	2.078
数量	27	7	0	16	0

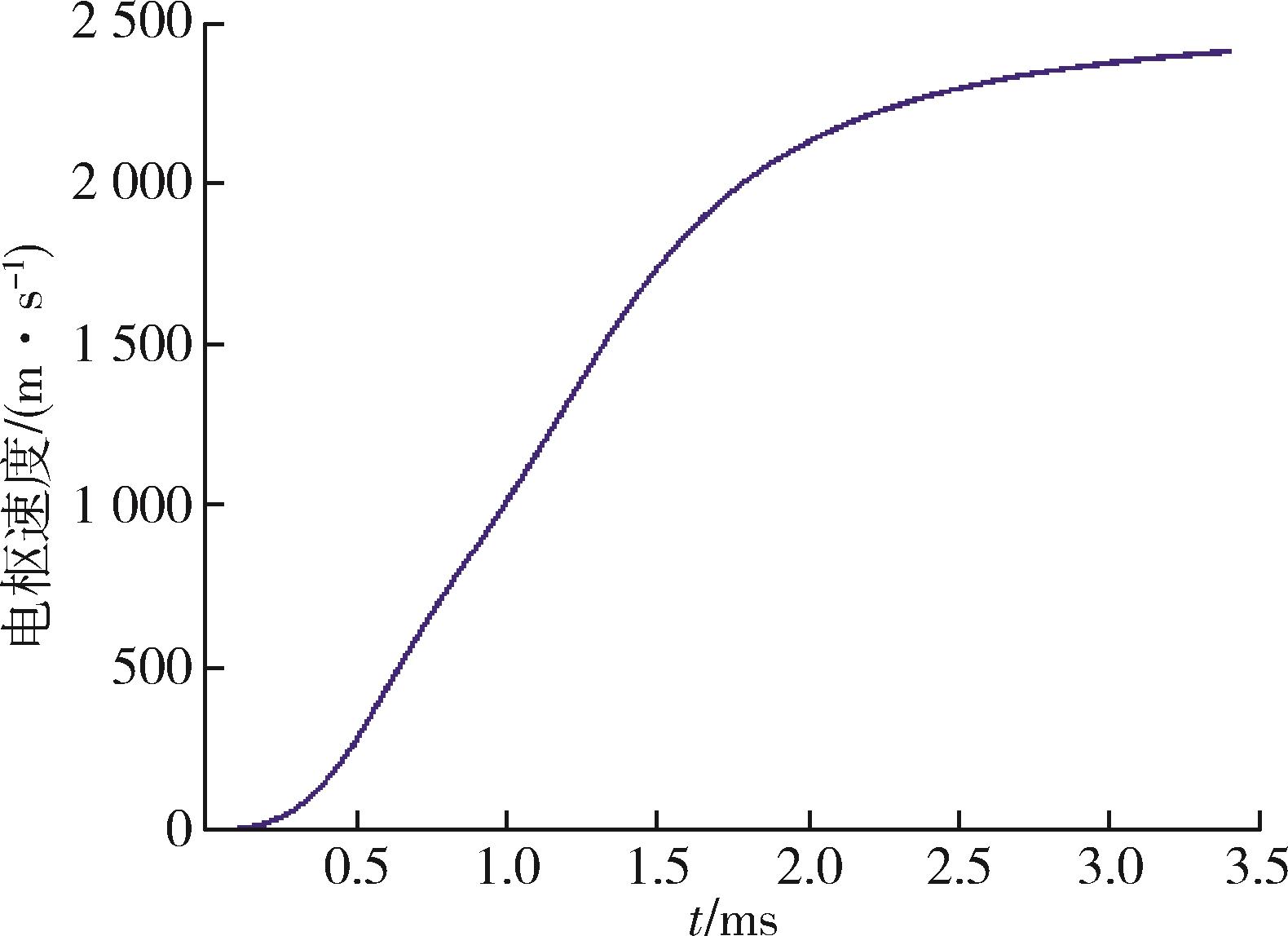

Fig. 7 Velocity of the projectile for maximum efficiency of pr.4

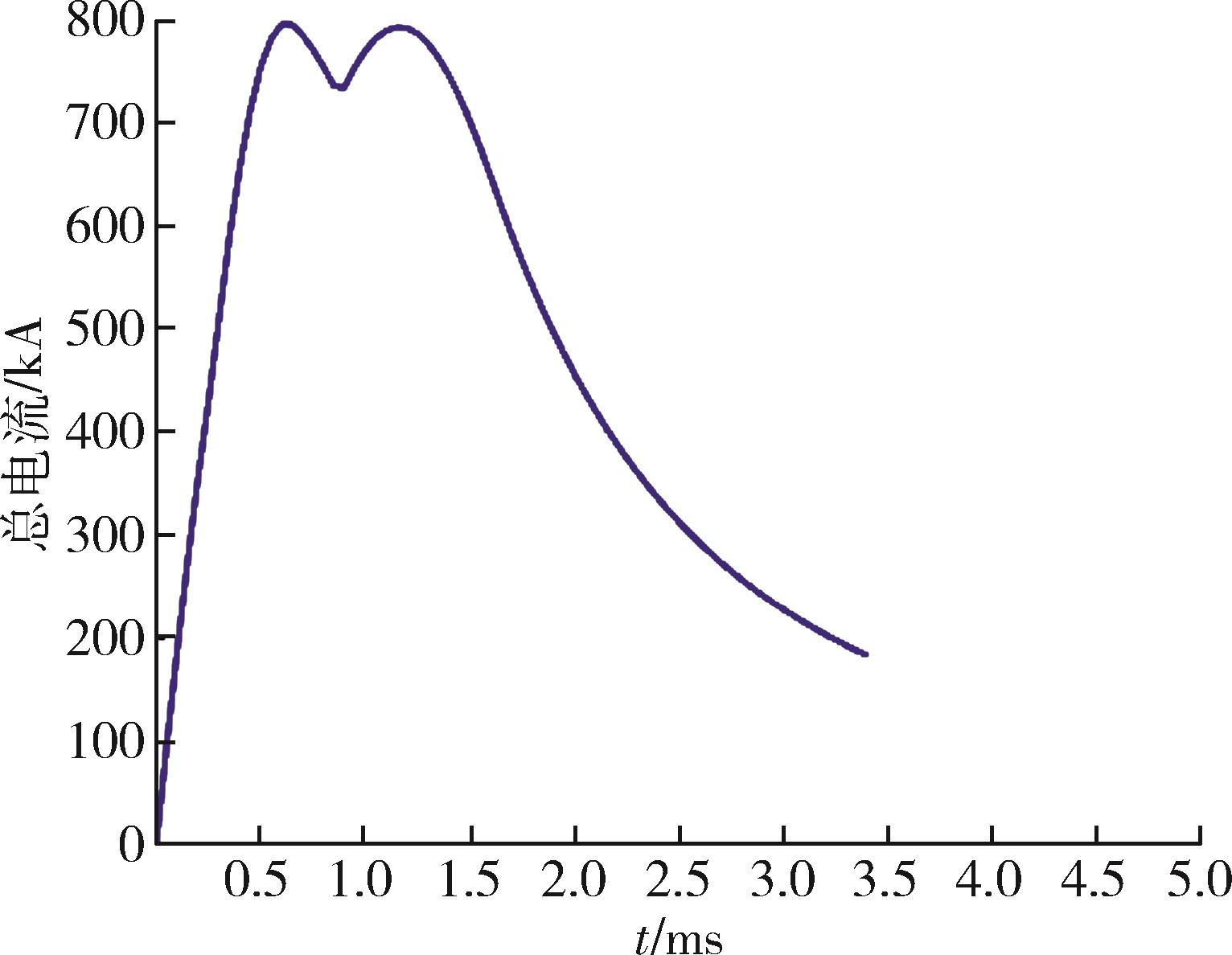

Fig. 8 Current for maximum efficiency of pr.4

Table 7 Triggering time point and number of PFU for maximum muzzle velocity

时间/ms	0	0.801 8	1.435 3	1.912 2	3.356 8
数量	17	8	4	20	0

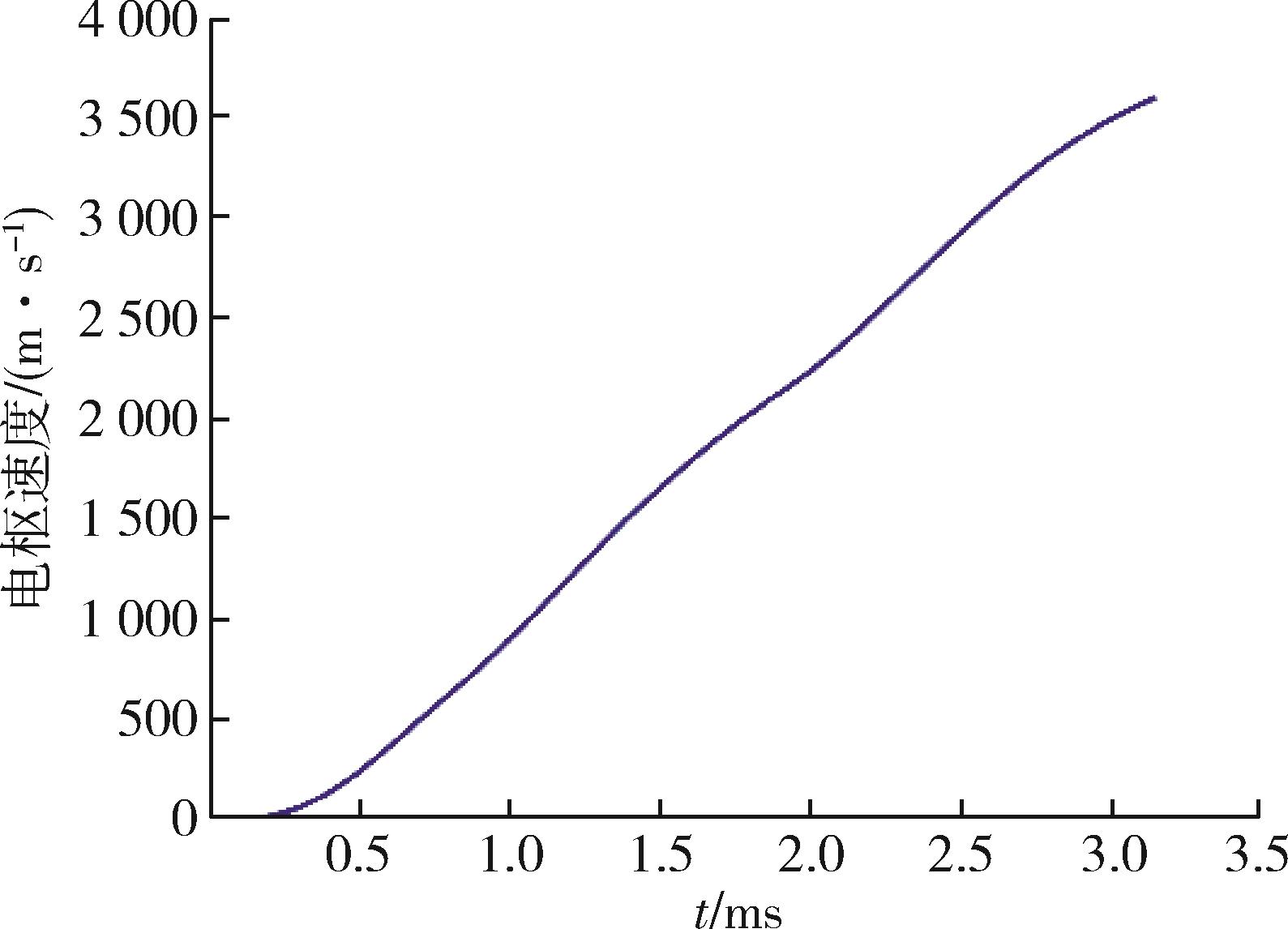

Fig. 9 Velocity of the projectile for maximum muzzle velocity of pr.4

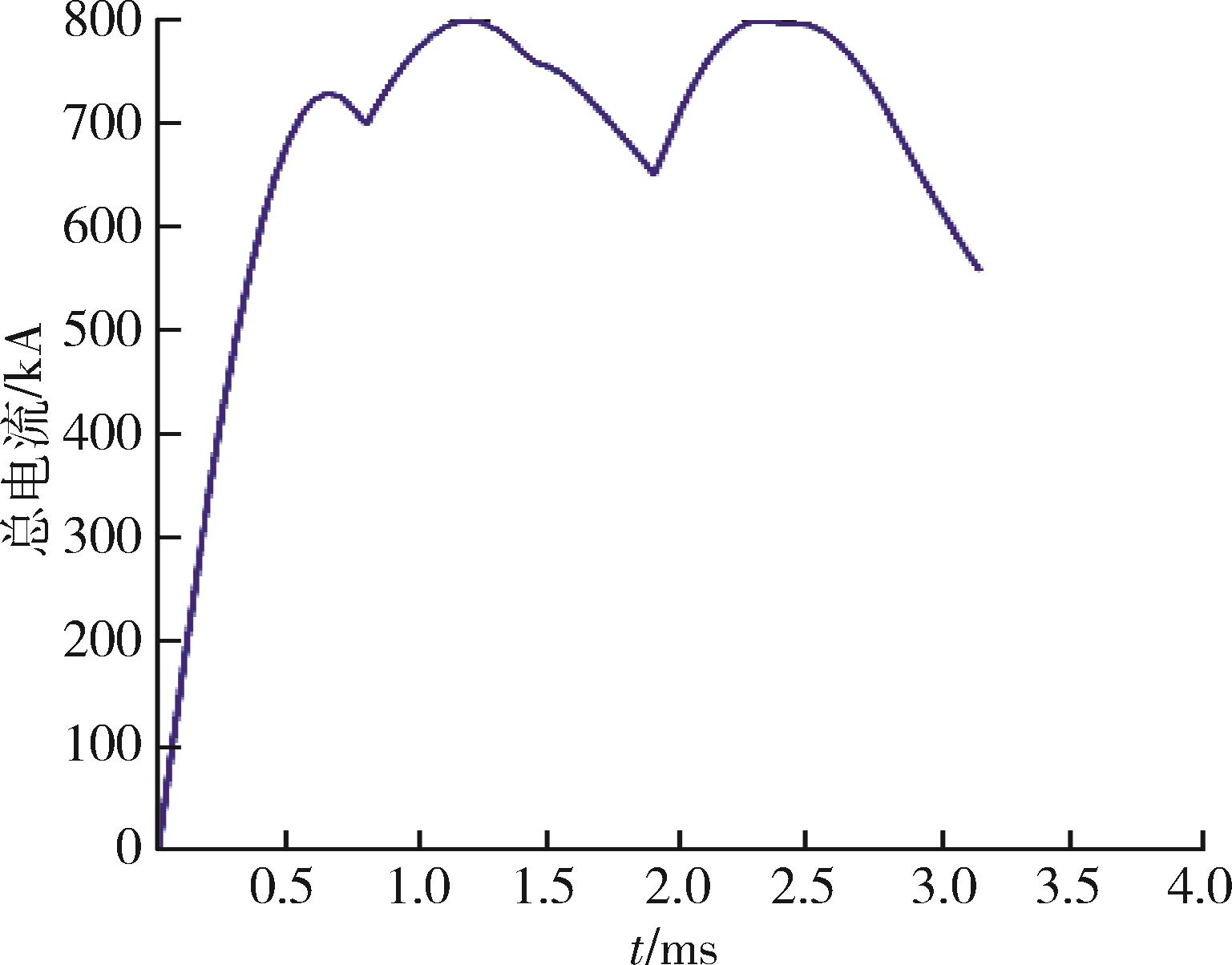

Fig. 10 Current for maximum muzzle velocity of pr.4

Table 8 Maximum value of Pareto optimal solution of pr.4

通流长度/m	电容/mF	电压/kV	速度/（m·s^-1）	效率/%
5.316	3.10	3.597	2 406.6	28.84
5.366	4.10	5.525	3 598	21.26

Fig. 11 Pareto front of optimization pr.1 versus pr.4

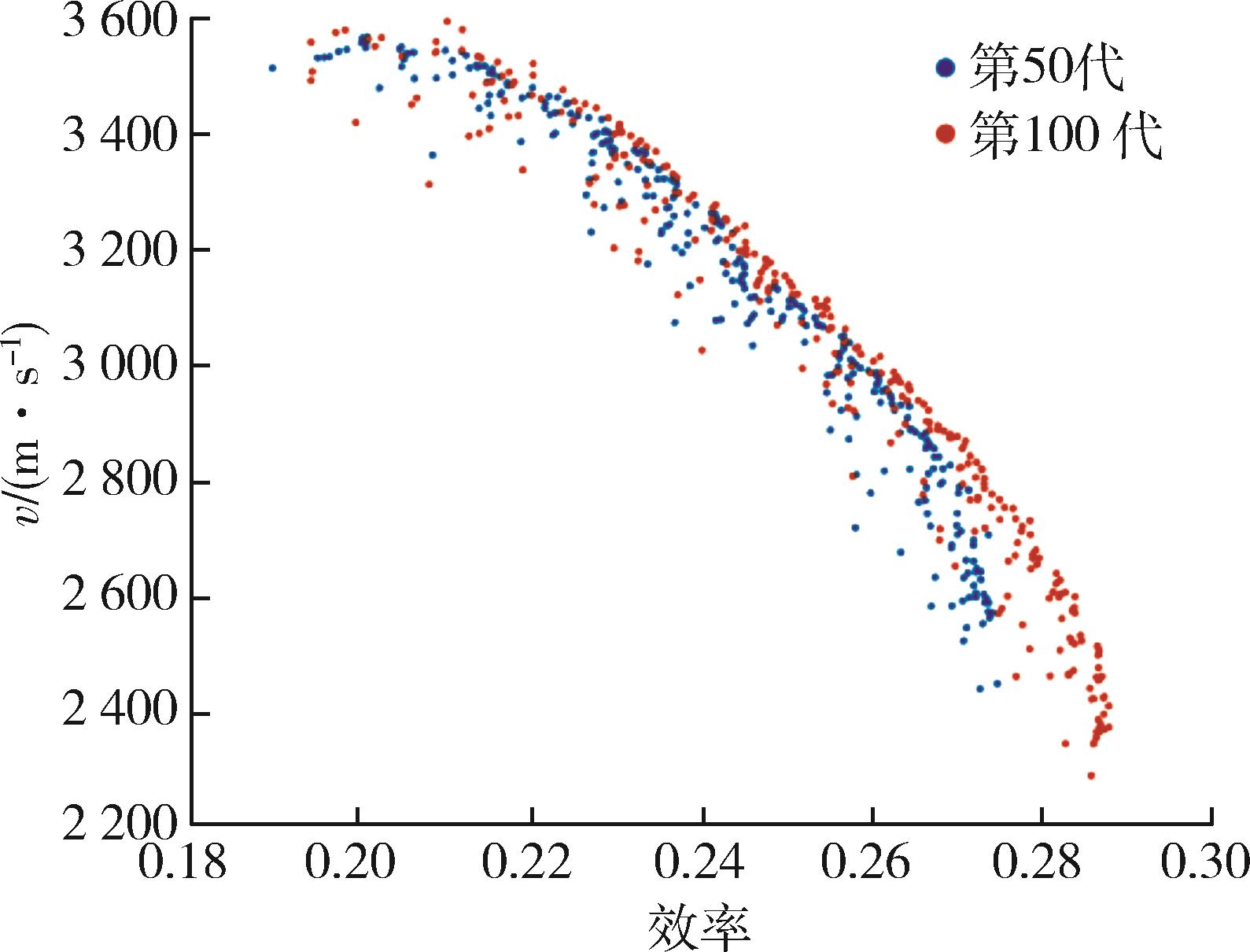

Fig. 12 Distribution of population in evolution of pr.4

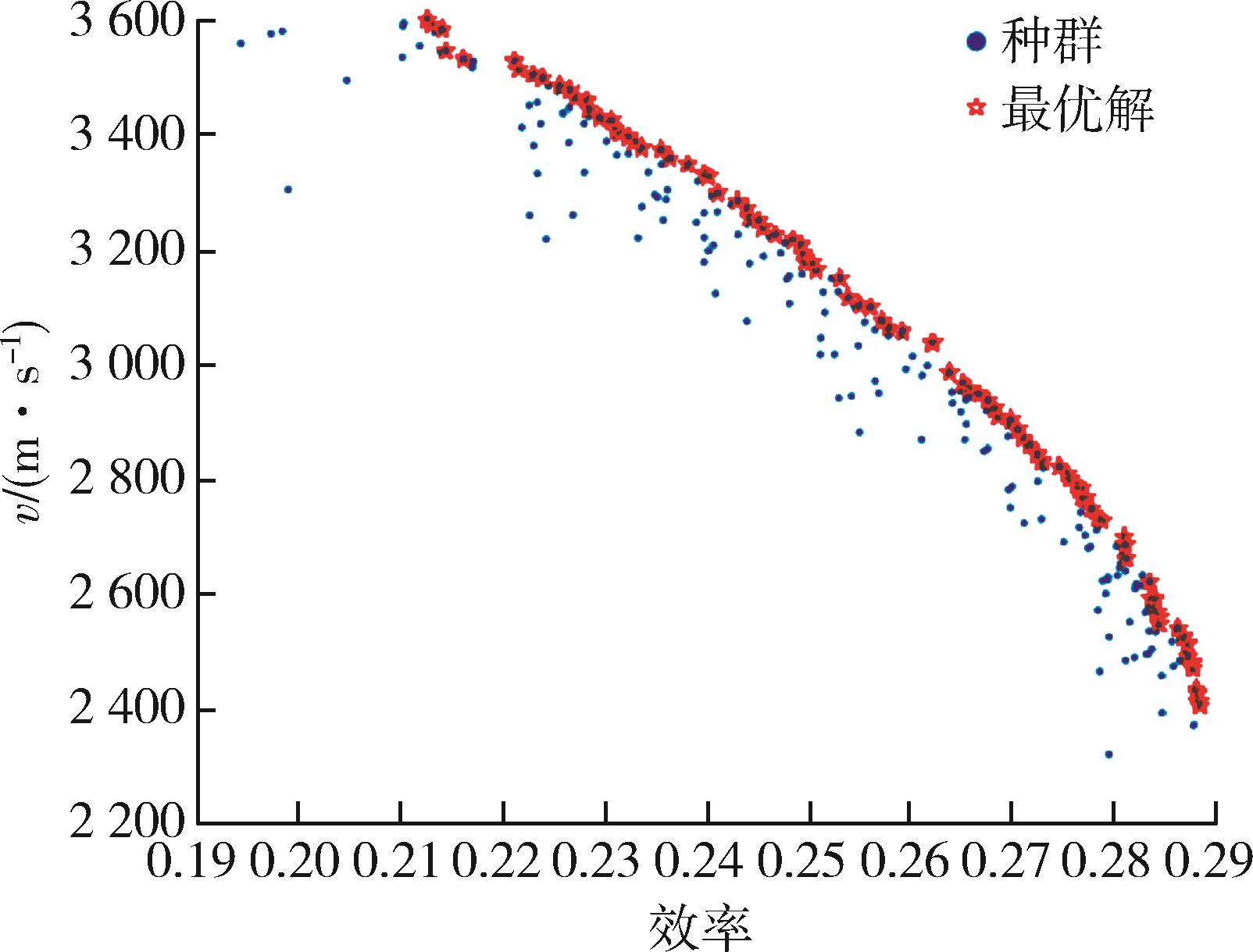

Fig.13 Distribution of the last generation in evolution of pr.4
