Research on the Development and Performance Analysis of the KEI Missile in the United States

doi:10.3969/j.issn.1009-086x.2024.05.005

Abstract

Abstract:

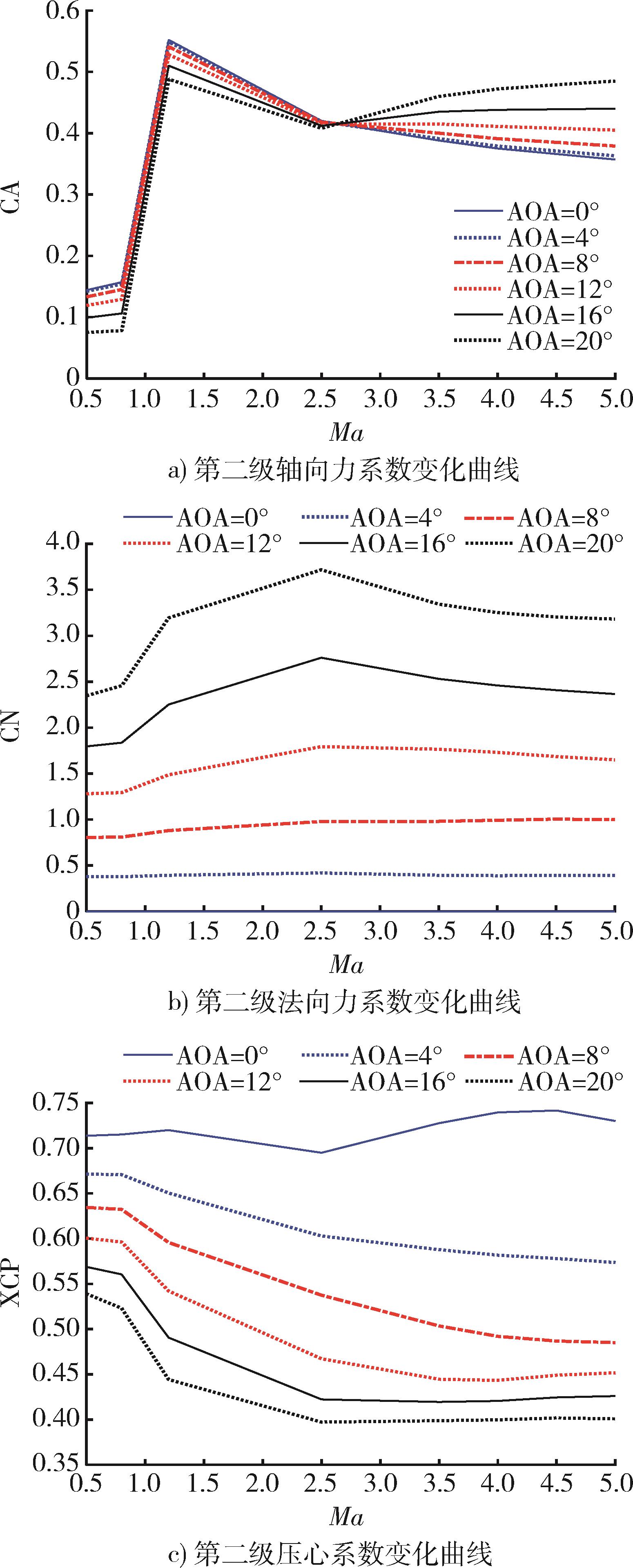

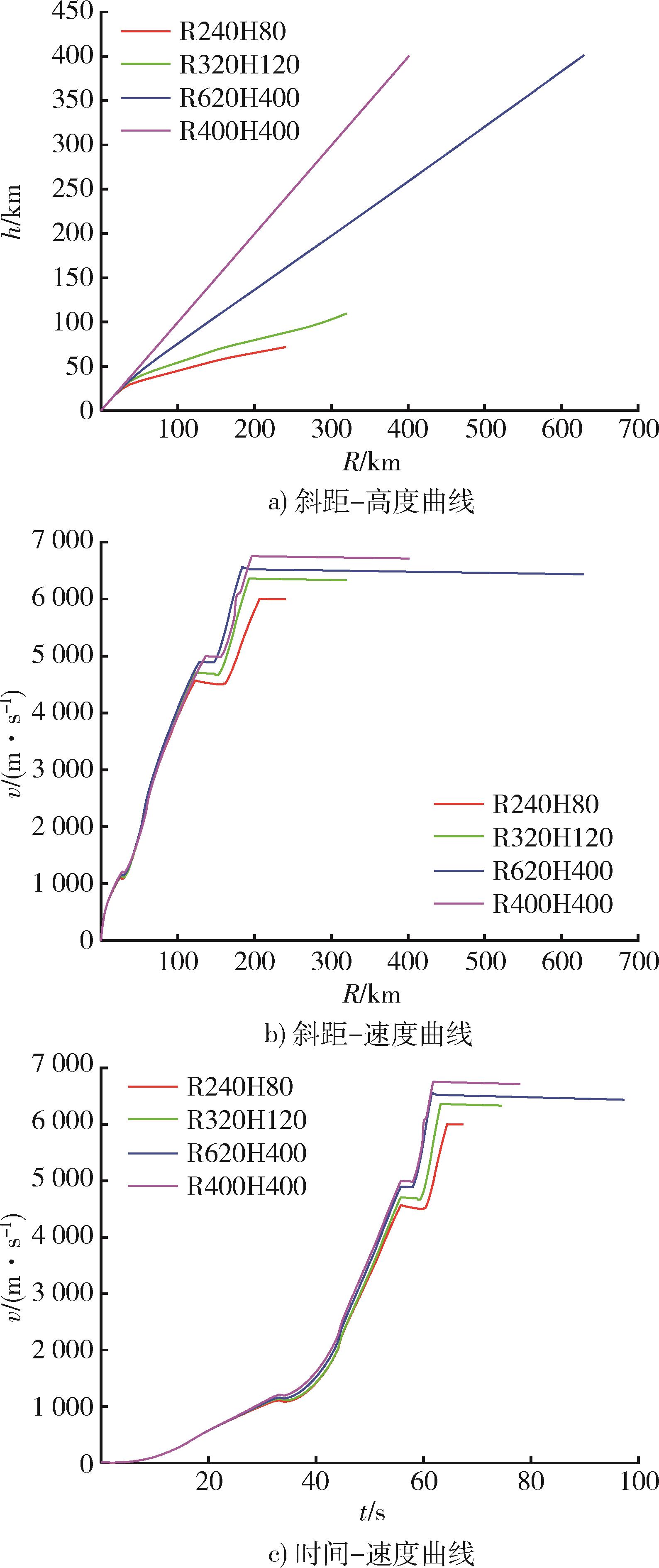

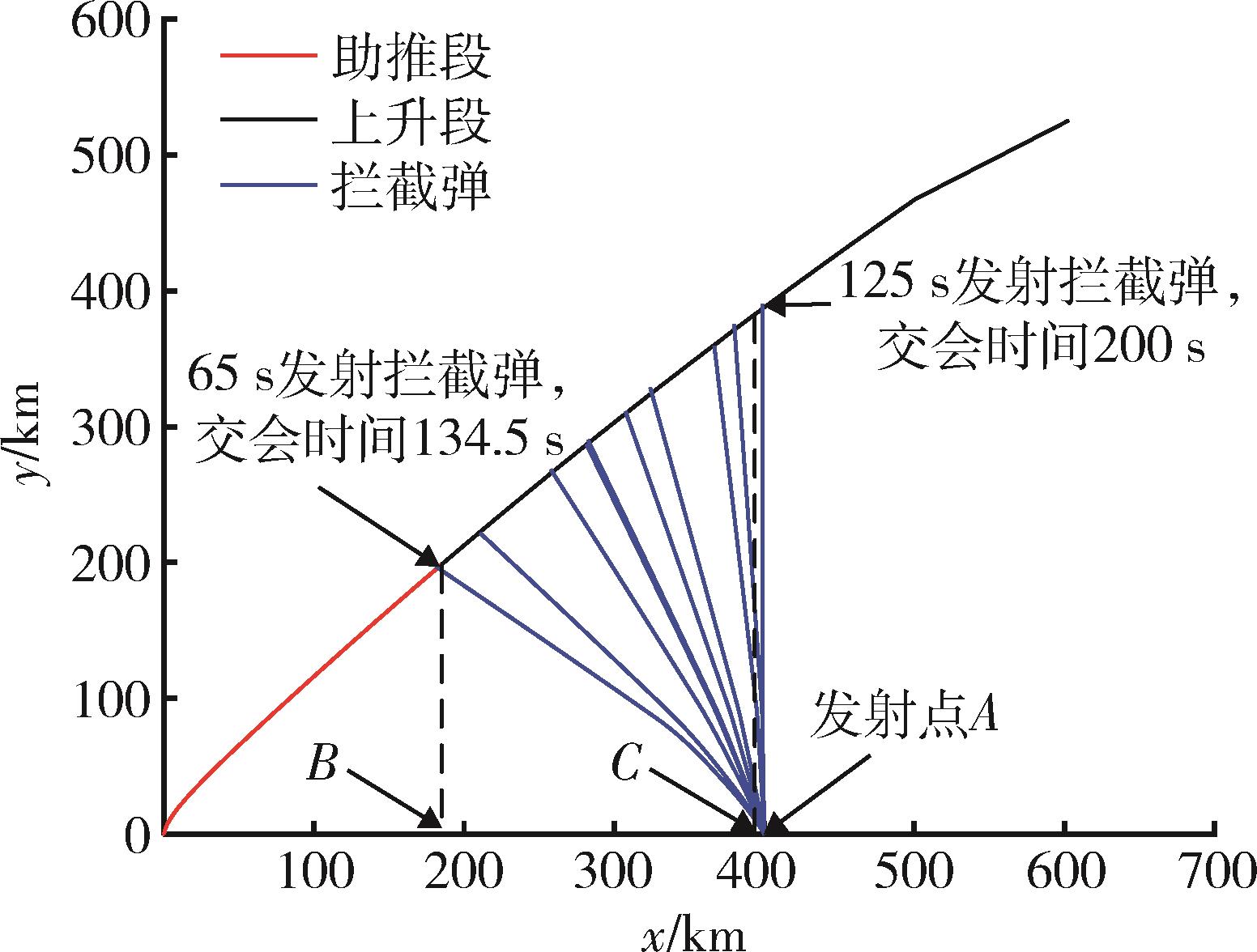

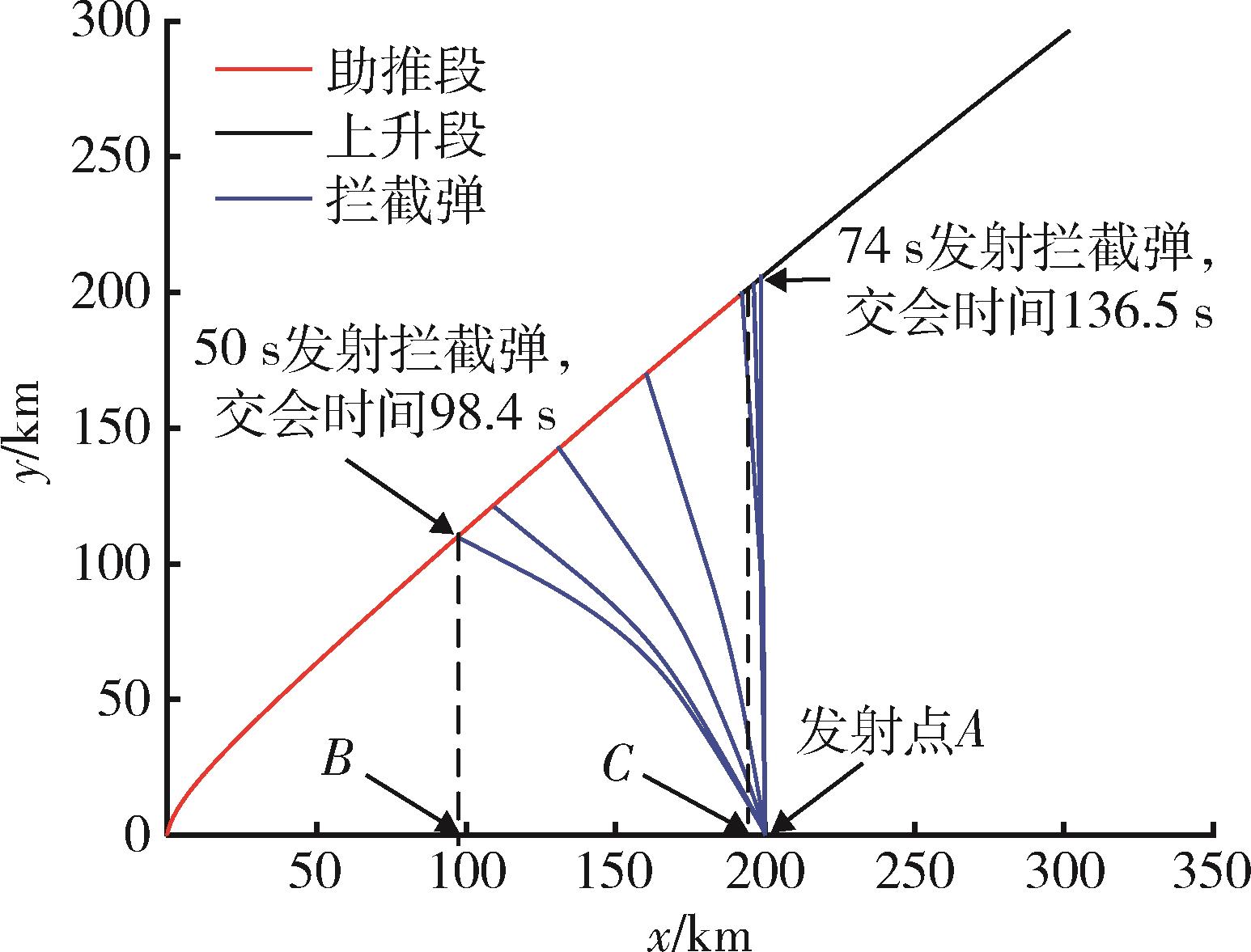

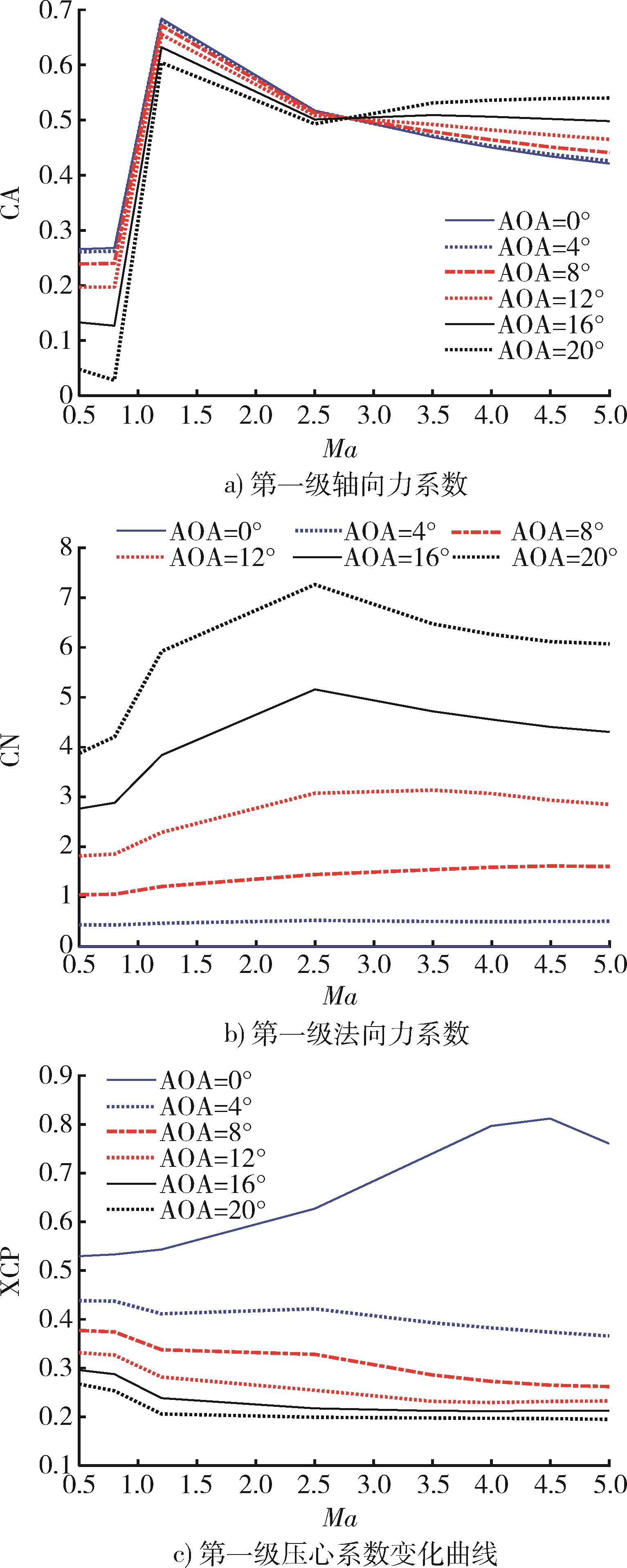

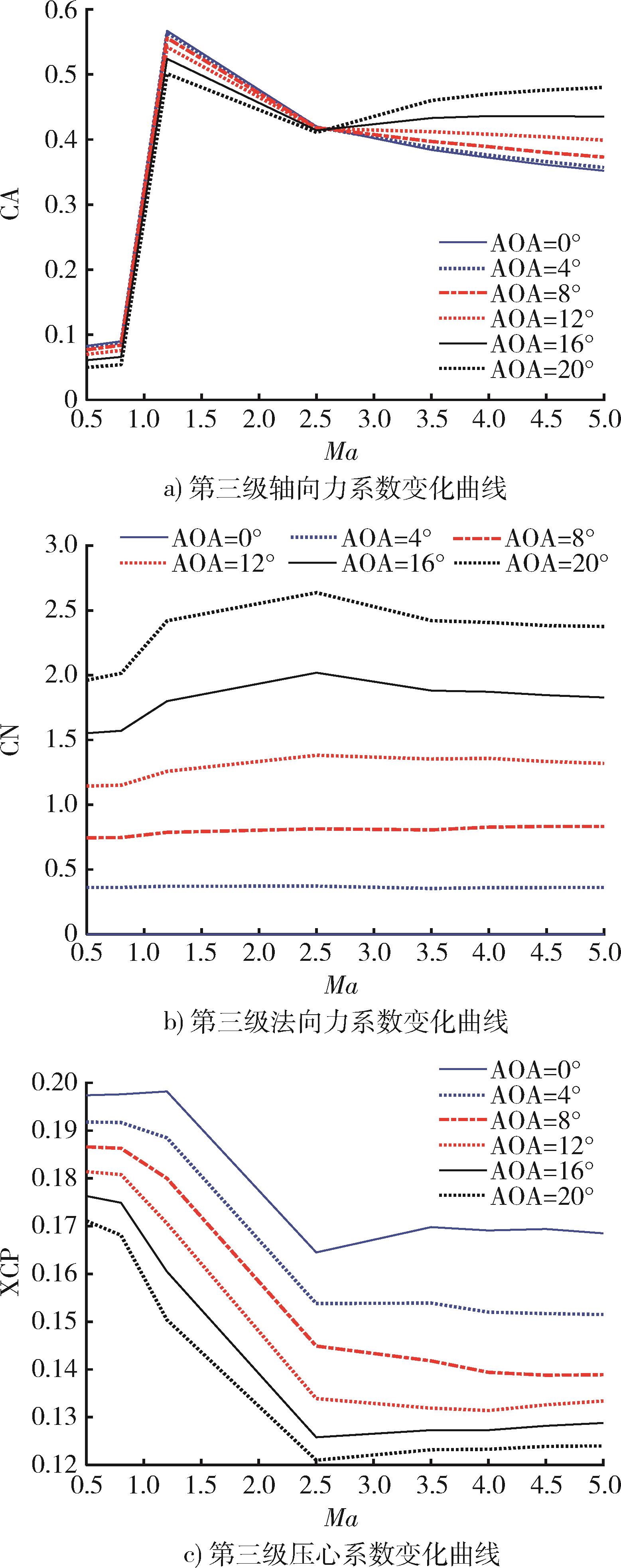

Kinetic energy interceptor （KEI） is mainly used to intercept medium-range and intercontinental ballistic missiles flying in the boost phase， ascent phase and midcourse， with the characteristics of high speed and high acceleration. Based on the research and analysis of literature and modeling simulation， this paper conducts reverse design and research on KEI missile's overall parameters， aerodynamic parameters and dynamic parameters， and simulates KEI missile's flight performance and interception performance. The results show that KEI missile can accelerate to 6 km/s in about 60 s. It also has the ability to intercept ballistic missiles in the boost phase/ascent phase for typical targets， and has reference significance for the development and research of domestic interceptor weapons.

Key words: ballistic missile defense, boost segment interception, kinetic energy interceptor（KEI）, kinetic interception, anti-design

摘要：

动能拦截弹(kinetic energy interceptor,KEI)主要用于拦截在助推段、上升段以及中段飞行的中远程和洲际弹道导弹，具有高速、高加速的特点。通过文献资料的研究分析和建模仿真，对KEI导弹的总体参数、气动参数、动力参数进行了反设计和研究，并对KEI导弹的飞行性能和拦截性能进行了仿真，结果表明：KEI导弹能够在约60 s内加速至6 km/s，并对典型目标具备在助推段/上升段拦截弹道导弹的能力，对国内拦截武器的发展和研究具有参考意义。

关键词: 弹道导弹防御, 助推段拦截, 动能拦截弹, 动能拦截, 反设计

CLC Number:

TJ761.7

Xu ZHANG, Peng ZENG, Mingying WEI, Xu LI, Jianheng XUE, Chao WANG. Research on the Development and Performance Analysis of the KEI Missile in the United States[J]. Modern Defense Technology, 2024, 52(5): 31-39.

张旭, 曾鹏, 魏明英, 李旭, 薛建恒, 王超. 美国KEI导弹发展研究及性能分析[J]. 现代防御技术, 2024, 52(5): 31-39.

Figures/Tables 15

References 25

1	CORBETT M， ZARCHAN P. The Role of Airpower in Active Missile Defense［J］. Air & Space Power Journal， 2010， 24（2）： 57-71.
2	屈长虹，邱勇，黄维国. 美国导弹防御系统近期技术发展特点及趋势［J］. 四川兵工学报， 2011， 32（1）： 28-31.
	QU Changhong， QIU Yong， HUANG Weiguo. A Technical Review of Development and Trends of US Ballistic Missile Defense System［J］. Journal of Sichuan Ordnance， 2011， 32（1）： 28-31.
3	周皓，冯占林，张怀天. 美国弹道导弹防御武器系统研究［J］. 中国航天， 2018（6）： 62-65.
	ZHOU Hao， FENG Zhanlin， ZHANG Huaitian. Study on US Ballistic Missile Defense System［J］. Aerospace China， 2018（6）： 62-65.
4	朱枫，韩晓明，何小九. 助推段反导作战发展现状综述［J］. 飞航导弹， 2017（1）： 29-33.
	ZHU Feng， HAN Xiaoming， HE Xiaojiu. Overview of the Development Status of Boost Phase Anti-Missile Operations［J］. Aerodynamic Missile Journal， 2017（1）： 29-33.
5	刘永兰，李为民，谢鑫，等. 国外助推段反导的研究现状及发展趋势分析［J］. 飞航导弹， 2014（3）： 34-41.
	LIU Yonglan， LI Weimin， XIE Xin， et al. Research Status and Development Trend Analysis of Boost Phase Anti-Missile in Foreign Countries［J］. Aerodynamic Missile Journal， 2014（3）： 34-41.
6	荆武兴，杨彪，高长生. 空基反助推段导弹制导技术综述［J］. 哈尔滨工业大学学报， 2021， 53（6）： 1-12.
	JING Wuxing， YANG Biao， GAO Changsheng. Review on Guidance Technology of Air-Based Missiles for Boost Phase Interception［J］. Journal of Harbin Institute of Technology， 2021， 53（6）： 1-12.
7	李宪强，刘莹莹，葛致磊，等. 空基助推段拦截中制导律设计［J］. 飞行力学， 2012， 30（5）： 436-439.
	LI Xianqiang， LIU Yingying， GE Zhilei， et al. Guidance Law Designing for Air-Based Interception of Ballistic Missiles in the Boost Phase［J］. Flight Dynamics， 2012， 30（5）： 436-439.
8	王森，杨建军. 战术弹道导弹助推段拦截方法研究［J］. 飞航导弹， 2009（5）： 54-57.
	WANG Sen， YANG Jianjun. Research on Boost Phase Interception of Tactical Ballistic Missile［J］. Aerodynamic Missile Journal， 2009（5）： 54-57.
9	BARTON D K， FALCONE R， KLEPPNER D， et al. Report of the American Physical Society Study Group on Boost-Phase Intercept Systems for National Missile Defense： Scientific and Technical Issues［J］. Reviews of Modern Physics， 2005， 76（3）： S1-S424.
10	Missile Defense Advocacy Alliance. Network Centric Airborne Defense Element （NCADE）［EB/OL］. ［2023-05-19］. .
11	谢鑫，李为民，黄仁全，等. 美军空基反导系统发展概述［J］. 飞航导弹， 2011（10）： 48-52.
	XIE Xin， LI Weimin， HUANG Renquan， et al. Overview of the Development of the US Air-Based Anti-Missile System［J］. Aerodynamic Missile Journal， 2011（10）： 48-52.
12	Kinetic Energy Interceptor （KEI）. Program Plans［EB/OL］. ［2023-05-19］. .
13	齐艳丽. 美国导弹防御系统动能拦截弹研制与部署现状［J］. 中国航天， 2009（1）： 31-36.
	QI Yanli. Development and Deployment of Kinetic Weapons for US Missile Defense System［J］. Aerospace China， 2009（1）： 31-36.
14	邵余红. 反导动能拦截武器的现状与发展研究［J］. 现代防御技术， 2012， 40（4）： 52-62.
	SHAO Yuhong. Development and Status Quo of BMD Kinetic Energy Interceptors［J］. Modern Defence Technology， 2012， 40（4）： 52-62.
15	张明德. 导弹防御新利器-动能拦截器（KEI）与多重杀伤载具（MKV）［J］. 航空档案， 2008（21）： 32-41.
	ZHANG Mingde. New Weapon for Missile Defense Kinetic Energy Interceptor（KEI）and Multiple Kill Vehicle（MKV）［J］. Aviation Archives， 2008（21）： 32-41.
16	郑咏岚，王友进，邹忠望，等. 反向设计方法在防空导弹中的应用研究［J］. 现代防御技术， 2011， 39（1）： 1-11， 28.
	ZHENG Yonglan， WANG Youjin， ZOU Zhongwang， et al. Research on the Application of Reverse Design Method in Antiaircraft Missile［J］. Modern Defence Technology， 2011， 39（1）： 1-11， 28.
17	王祖尧，吴启星，焦绍球. 拦截弹性能分析与反设计方法研究［J］. 弹箭与制导学报， 2006， 26（4）： 103-106.
	WANG Zuyao， WU Qixing， JIAO Shaoqiu. The Analytical Methods of Mimetic Designment of Antimissile Interceptor［J］. Journal of Projectiles， Rockets， Missiles and Guidance， 2006， 26（4）： 103-106.
18	刘永士. 弹道导弹助推段防御比例导引法研究与仿真［D］. 南昌：南昌航空大学， 2012.
	LIU Yongshi. Research and Simulation on the Proportional Guidance Law for Ballistic Missile Boost Phase Defense［D］. Nanchang： Nanchang Hangkong University， 2012.
19	孙佳玥. 反助推段导弹的末制导仿真研究［D］. 哈尔滨：哈尔滨工业大学， 2015.
	SUN Jiayue. Terminal Guidance Simulation of the Interception of Boost Phase Missile［D］. Harbin： Harbin Institute of Technology， 2015.
20	郭筱曦. “标准”-3导弹武器系统建模与攻防对抗仿真［D］. 哈尔滨：哈尔滨工业大学， 2011.
	GUO Xiaoxi. Modeling and Attack-Defense Interaction Simulation for the “Standard”-3 Missile Weapon System［D］. Harbin： Harbin Institute of Technology， 2011.
21	Missile Defense Advocacy Alliance. Kinetic Energy Interceptor （KEI）［EB/OL］. ［2023-05-19］. .
22	北京航天情报与信息研究所. 世界防空反导导弹手册［M］. 北京：中国宇航出版社， 2010： 539-544.
	Beijing Institute of Aerospace Intelligence and Information. World Handbook of Air Defense and Anti Missile Missiles［M］. Beijing： China Astronautic Publishing House， 2010： 539-544.
23	中国航天工业总公司. 世界导弹大全［M］. 北京：军事科学出版社， 2011： 629-633.
	China Aerospace Industry Corporation. World Missile Encyclopedia［M］. Beijing： Military Science Publishing House， 2011： 629-633.
24	尹晶章. 基于DATCOM的制导弹箭气动力估算与分析［D］. 南京：南京理工大学， 2017.
	YIN Jingzhang. Missile's Aerodynamic Estimation and Analysis Based on the DATCOM［D］. Nanjing： Nanjing University of Science and Technology， 2017.
25	孟逸东. “标准”-3拦截弹制导律设计与攻防对抗仿真［D］. 哈尔滨：哈尔滨工业大学， 2022.
	MENG Yidong. The Design of Guidance Law and Attack Defense Confrontation Simulation of “Standard”-3 Missile［D］. Harbin： Harbin Institute of Technology， 2022.

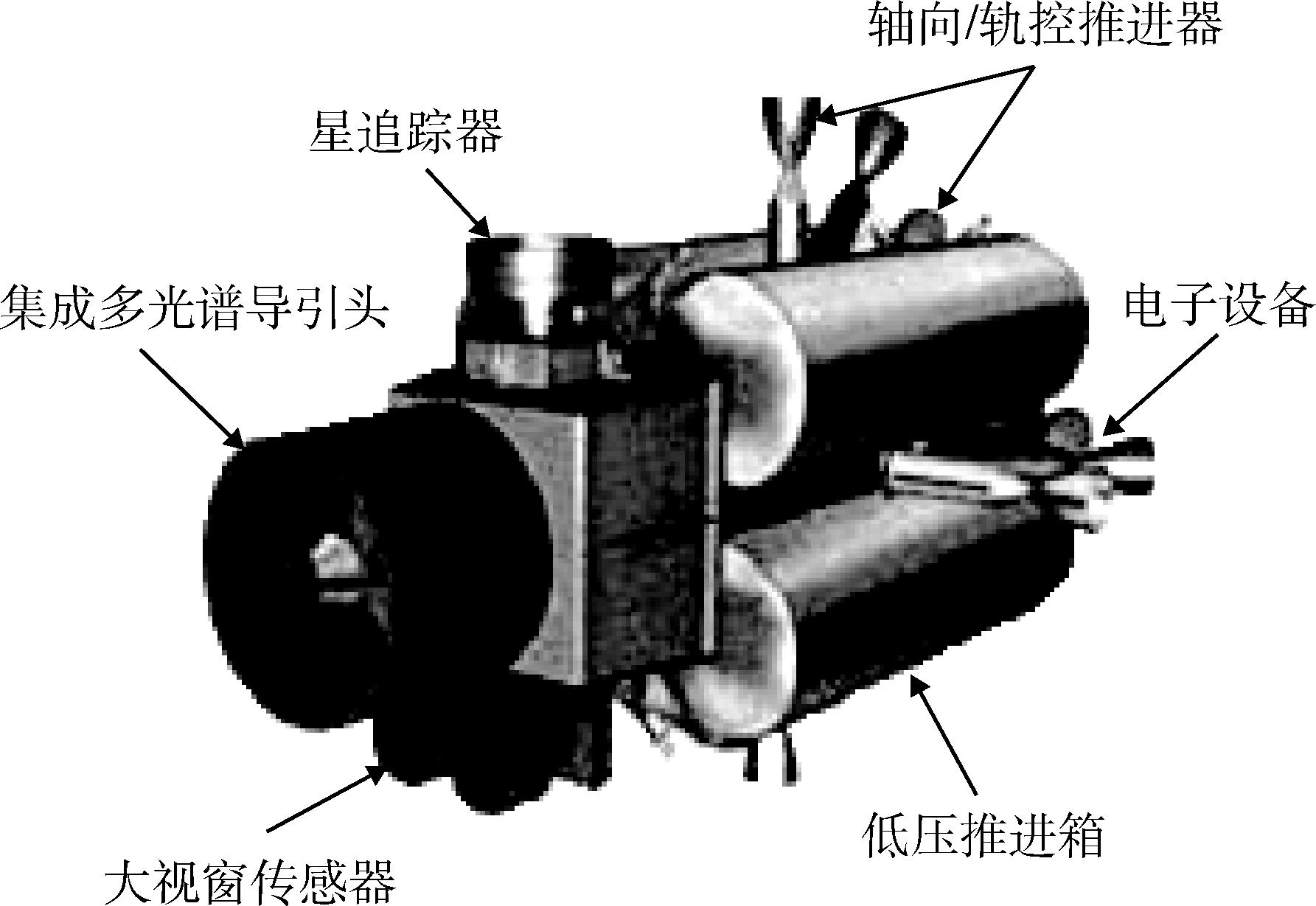

参数名称	参数信息
目标	处于助推段、上升段及中段飞行的中程和洲际弹道导弹
作战距离范围/km	400~1 500
最大作战高度/km	1 000
最大速度/（km·s^-1）	6
制导体制	惯性导航+GPS修正+天基传感器指令+双波段红外成像制导
发射方式	发射筒内弹射（冷发射），出筒后点火
作战模式	直接碰撞杀伤
系统机动性	可地面作战，也可用于海基、空基和天基作战
弹长/m	11.8
弹径/m	1
起飞质量/kg	7 500
杀伤器加速度（g）	初始时7~8
燃烧时间/s	60
动力装置	三级固体火箭发动机

参数名称	参数信息
目标	处于助推段、上升段及中段飞行的中程和洲际弹道导弹
作战距离范围/km	400~1 500
最大作战高度/km	1 000
最大速度/（km·s^-1）	6
制导体制	惯性导航+GPS修正+天基传感器指令+双波段红外成像制导
发射方式	发射筒内弹射（冷发射），出筒后点火
作战模式	直接碰撞杀伤
系统机动性	可地面作战，也可用于海基、空基和天基作战
弹长/m	11.8
弹径/m	1
起飞质量/kg	7 500
杀伤器加速度（g）	初始时7~8
燃烧时间/s	60
动力装置	三级固体火箭发动机

时间	主要进展
2005-05	阿连特技术系统公司（ATK）签署合同，为动能拦截器建造箱式燃气发生器。ATK为KEI的研发和试验计划提供29台燃气发生器
2005-06	雷锡恩公司成功完成首次KEI导弹风险降低高速风洞试验。该试验聚焦于获得空气动力及其力矩数据，第二级飞行器的高频压力及声音数据和导弹鼻端形状选择的关键数据
2006-01	17日，美国导弹防御局在马里兰州 Elkton 地区的 ATK 工厂成功完成KEI 首次静态点火试验
2006-03	1日，诺格公司成功演示了新建造的美国本土动能拦截器（CKEI）系统，该系统能够接收来自多个全球卫星星座的传感器数据，并向已部署的动能拦截器转发数据，进一步提高助推/上升段交战精度
2006-09	14日，诺格公司和雷锡恩公司组成的研制组成功进行KEI第一级火箭发动机点火试验，由ATK研制的第一级火箭发动机正确点火燃烧，验证了第一级发动机的概念
2007-09	6日，诺格公司和雷锡恩公司团队在 ATK 的试验车间成功进行了第一级火箭发动机点火试验，获得地面点火试验的第三次成功，验证了新型混合火箭喷管喉部的性能。该团队验证了第二级发动机概念
2008-11	13日，KEI 工业团队在 ATK 的车间成功完成动能拦截器第一级火箭发动机的静态点火试验，获得地面点火试验的第四次成功，验证了 KEI 飞行结构关键组件的性能

时间	主要进展
2005-05	阿连特技术系统公司（ATK）签署合同，为动能拦截器建造箱式燃气发生器。ATK为KEI的研发和试验计划提供29台燃气发生器
2005-06	雷锡恩公司成功完成首次KEI导弹风险降低高速风洞试验。该试验聚焦于获得空气动力及其力矩数据，第二级飞行器的高频压力及声音数据和导弹鼻端形状选择的关键数据
2006-01	17日，美国导弹防御局在马里兰州 Elkton 地区的 ATK 工厂成功完成KEI 首次静态点火试验
2006-03	1日，诺格公司成功演示了新建造的美国本土动能拦截器（CKEI）系统，该系统能够接收来自多个全球卫星星座的传感器数据，并向已部署的动能拦截器转发数据，进一步提高助推/上升段交战精度
2006-09	14日，诺格公司和雷锡恩公司组成的研制组成功进行KEI第一级火箭发动机点火试验，由ATK研制的第一级火箭发动机正确点火燃烧，验证了第一级发动机的概念
2007-09	6日，诺格公司和雷锡恩公司团队在 ATK 的试验车间成功进行了第一级火箭发动机点火试验，获得地面点火试验的第三次成功，验证了新型混合火箭喷管喉部的性能。该团队验证了第二级发动机概念
2008-11	13日，KEI 工业团队在 ATK 的车间成功完成动能拦截器第一级火箭发动机的静态点火试验，获得地面点火试验的第四次成功，验证了 KEI 飞行结构关键组件的性能

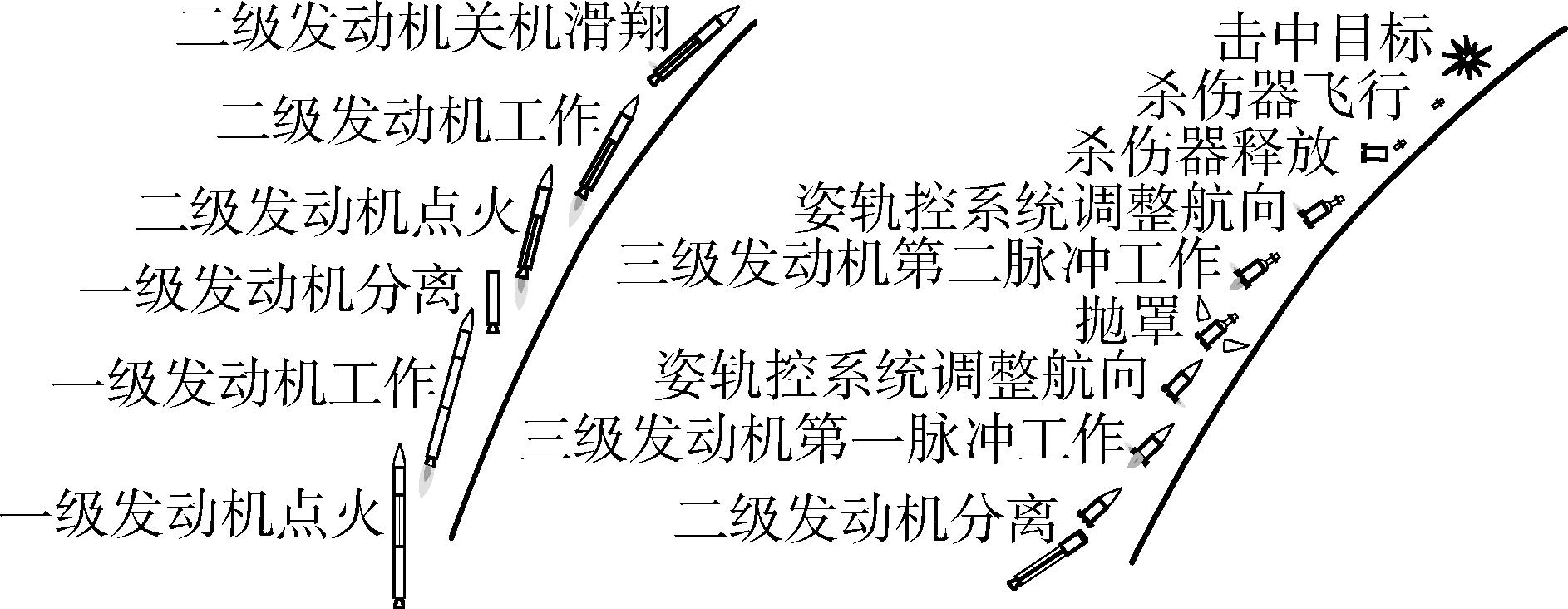

发动机级数	一级动力装置	二级动力装置	三级动力装置
推力形式	单推力	单推力	双脉冲
发动机空载质量/kg	520	210	230
最大外径/m	1	1	1
总长度/m	6.8	1.9	3.1
推进剂质量/kg	5 700	900	100
总冲/（kN·s）	13 396（*）	2 457（*）	280（*）
平均推力/kN	394（*）	117（*）	35（*）
推进剂	HTPB复合推进剂（*）	HTPB复合推进剂（*）	HTPB复合推进剂（*）
喷管形式	摆动喷管	摆动喷管	摆动喷管
工作时间/s	34（*）	21（*）	8（*）
