Review on Complex Battlefield Electromagnetic Environment

doi:10.3969/j.issn.1009-086x.2024.04.002

Abstract

Abstract:

The complex battlefield electromagnetic environment is an important element of the modern battlefield. It is important to master its connotation and characteristics to improve battlefield perception， weapon effectiveness， and survivability. The complex battlefield electromagnetic environment research has great application value for weapon capability. The basic concepts and research status of complex battlefield electromagnetic environment is summarized. The study of complex battlefield electromagnetic environment is summarized as electromagnetic environment description， monitoring， measurement and construction， and weapon adapt-ability test in two aspects of cognitive research and application research， and these five contents are discussed respectively. Finally， the future research direction and trend of complex battlefield electromagnetic environment are prospected

Key words: electromagnetic environment, description, monitoring, measurement, construction, adap-tability, review

摘要：

复杂战场电磁环境是现代战场的重要构成要素，掌握其内涵和特性是提高战场感知、发挥装备作战效能、提高战场生存能力的重要基础。信息化条件下，开展复杂战场电磁环境研究具有巨大应用价值。对复杂电磁环境的基本概念和研究现状进行了综述，从电磁环境的认知研究和应用研究2个方面将复杂战场电磁概括为电磁环境描述、监测、度量和构建、装备适应性试验，并分别对这5项内容进行了论述。最后就复杂战场电磁环境未来研究方向和趋势进行了展望。

关键词: 电磁环境, 描述, 监测, 度量, 构建, 适应性, 综述

CLC Number:

TN97

Yanyan MA, Qiang LIN, Chuang NIU, Duanyang SHI, Lei CHEN. Review on Complex Battlefield Electromagnetic Environment[J]. Modern Defense Technology, 2024, 52(4): 16-23.

马艳艳, 林强, 牛闯, 施端阳, 陈蕾. 复杂战场电磁环境研究综述[J]. 现代防御技术, 2024, 52(4): 16-23.

Figures/Tables 3

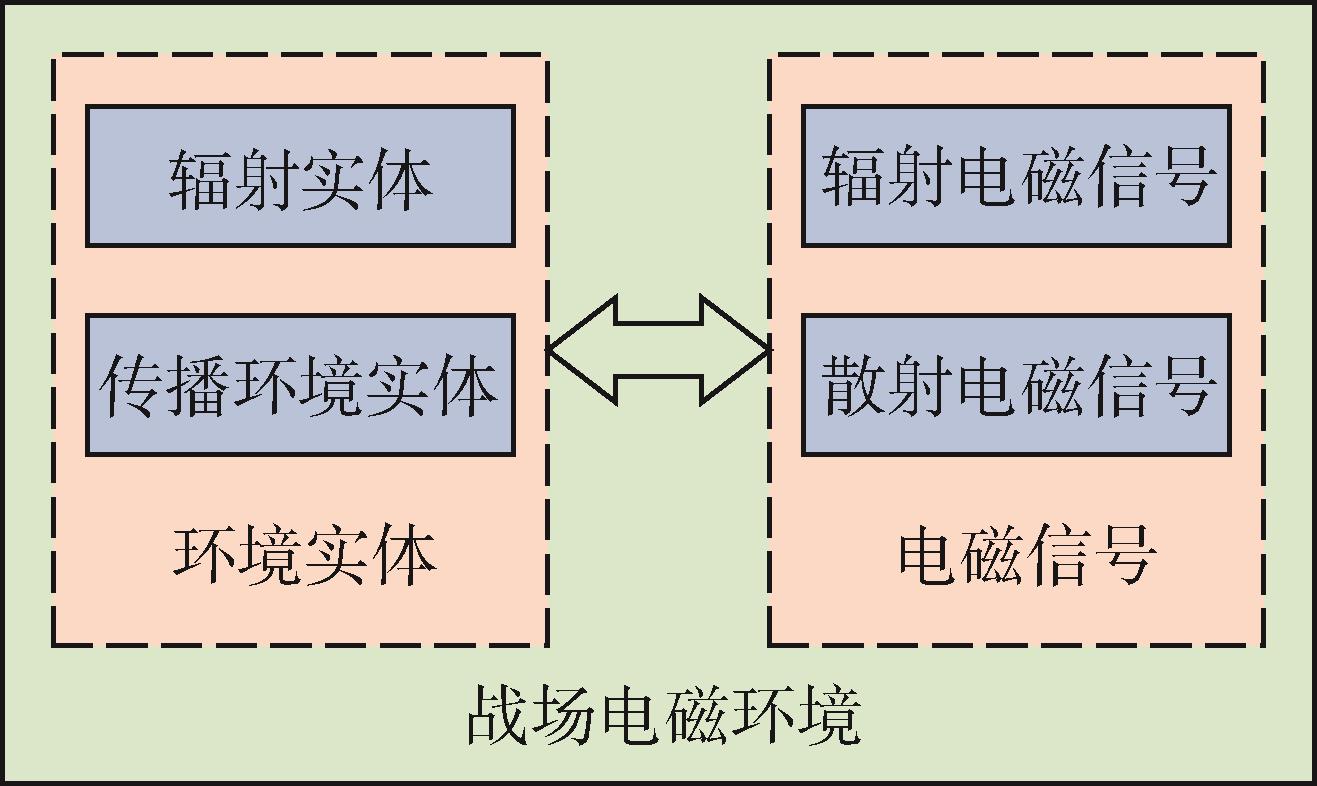

Fig. 1 Physical basis of electromagnetic environment

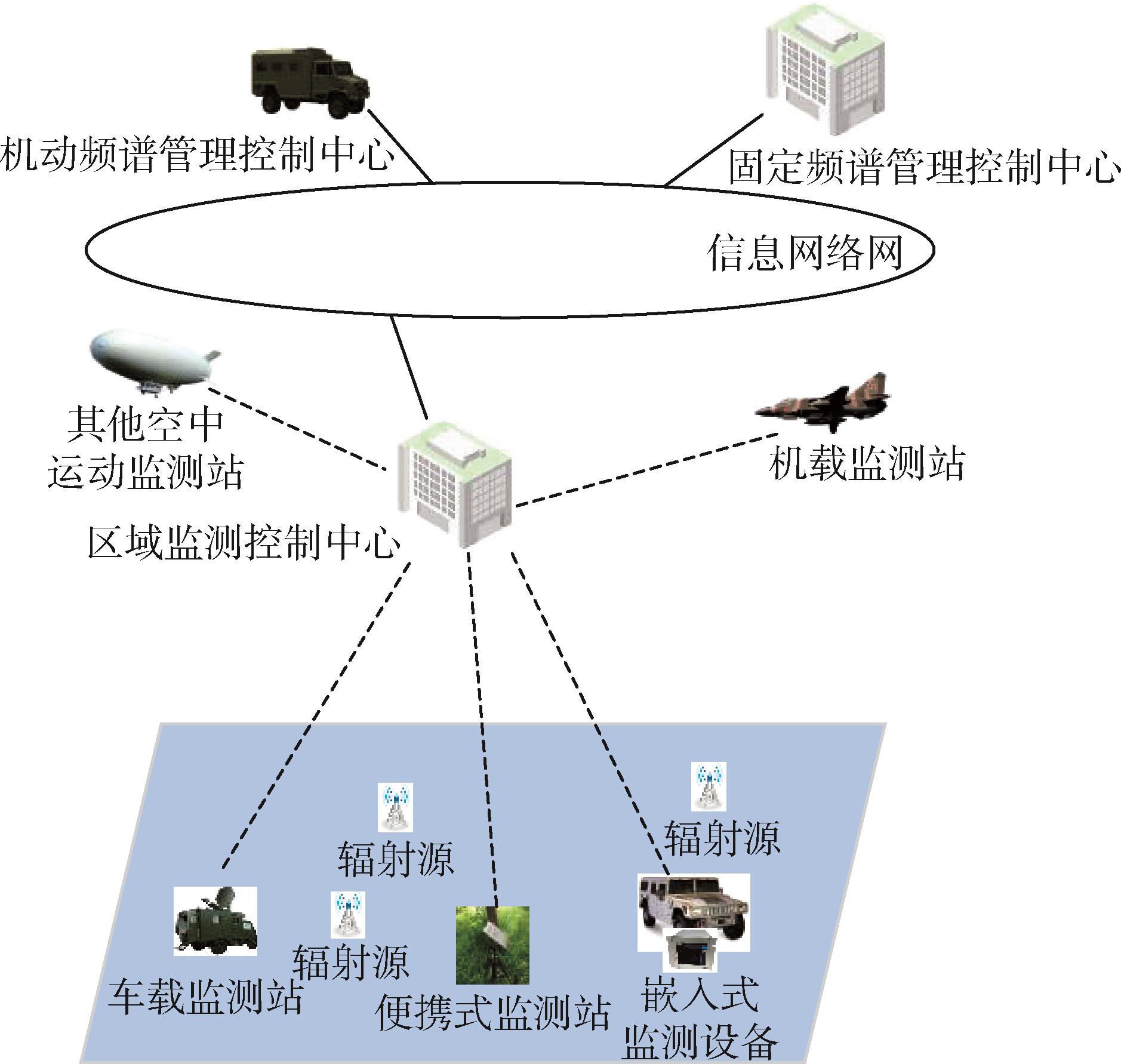

Fig. 2 Framework of electromagnetic environment monitoring system

Table 1 Complexity classification standard of electromagnetic environment

电磁环境复杂度分级	复杂度评价
Ⅰ级（简单电磁环境）	$0 ≤ F 0 · T 0 · S 0 3 < 10 %$
Ⅱ级（轻度复杂电磁环境）	$10 % ≤ F 0 · T 0 · S 0 3 < 40 %$
Ⅲ级（中度复杂电磁环境）	$40 % ≤ F 0 · T 0 · S 0 3 < 70 %$
Ⅳ级（重度复杂电磁环境）	$70 % ≤ F 0 · T 0 · S 0 3 ≤ 100 %$

Table 1 Complexity classification standard of electromagnetic environment

电磁环境复杂度分级	复杂度评价
Ⅰ级（简单电磁环境）	$0 ≤ F 0 · T 0 · S 0 3 < 10 %$
Ⅱ级（轻度复杂电磁环境）	$10 % ≤ F 0 · T 0 · S 0 3 < 40 %$
Ⅲ级（中度复杂电磁环境）	$40 % ≤ F 0 · T 0 · S 0 3 < 70 %$
Ⅳ级（重度复杂电磁环境）	$70 % ≤ F 0 · T 0 · S 0 3 ≤ 100 %$
