Design of Sparse MIMO Array for Near-Filed 3D Imaging

doi:10.3969/j.issn.1009-086x.2024.03.014

Abstract

Abstract:

For the imaging application based on the MIMO array in near-field condition， the sparse array design method is researched. Starting from the radar imaging model in near field， the mathematic model of the sparse MIMO array design method based on the back projection （BP） imaging method is deduced， the theoretical expression of the point spread function （PSF） is derived and the suppression performance of side lobe is analyzed. Two sparse array design methods are given for multiple targets imaging verification at the same time. It can be seen from the simulation results that the designed sparse MIMO array can meet the needs of near field imaging and provide a foundation for real application.

Key words: multiple-input multiple-output（MIMO）, sparse array, point spread function（PSF）, three-dimensional imaging, array design, sidelobe suppression

摘要：

针对MIMO阵列雷达在近场条件下的成像应用，围绕稀疏阵列的设计方法展开研究。从雷达近距离成像模型开始，推导了基于后向投影（back projection,BP）成像算法的稀疏MIMO阵列设计数学模型，在此基础上给出了以点扩展函数（point spread function,PSF）为准则的阵列设计方法，同时分析了阵列的旁瓣抑制性能。最后，给出了两种稀疏MIMO阵列，同时进行多目标成像验证。从仿真结果可知，设计的稀疏MIMO阵列能够满足近距三维成像的需求，为下一步的实际应用奠定了基础。

关键词: 多进多出, 稀疏阵列, 点扩展函数, 三维成像, 阵列设计, 旁瓣抑制

CLC Number:

TN95

Kang ZHAO, Yan YAN, Jiahao TIAN, Xu HE, Yuzhao LI, Lifeng HUANG. Design of Sparse MIMO Array for Near-Filed 3D Imaging[J]. Modern Defense Technology, 2024, 52(3): 112-119.

赵康, 闫岩, 田佳豪, 贺旭, 李玉钊, 黄立峰. 近距三维成像稀疏MIMO阵列设计[J]. 现代防御技术, 2024, 52(3): 112-119.

Figures/Tables 14

Fig. 1 Diagram of imaging fuse working scene

Fig. 2 Imaging geometric model of the sparse MIMO array

Fig. 3 PSF of the sparse MIMO array

Fig. 4 Step of array design based on the PSF

Table 1 Coordinate position of the sparse array antenna in circular surface

天线阵列		稀疏阵列阵元位置坐标
发射阵列	（36，45）	（22，44）	（59，48）	（13，59）	（27，1）	（28，74）	（0，6）	（56，0）
接收阵列	（0，31）	（31，35）	（36，82）	（37，45）	（41，21）	（42，0）	（65，52）	（71，68）

Fig. 5 Diagram of the structure and beamforming of the transmitter and receiver

Fig. 6 Structure and beamforming of the transmit and receive

Table 2 Coordinate position of sparse array antenna on ring

天线阵列		稀疏阵列阵元位置坐标
发射阵列	（54，24）	（51，40）	（28，54）	（10，48）	（0，31）	（11，4）	（29，0）	（42，4）
接收阵列	（77，44）	（66，68）	（3，62）	（10，11）	（44，1）	（68，12）	（0，58）	（25，0）

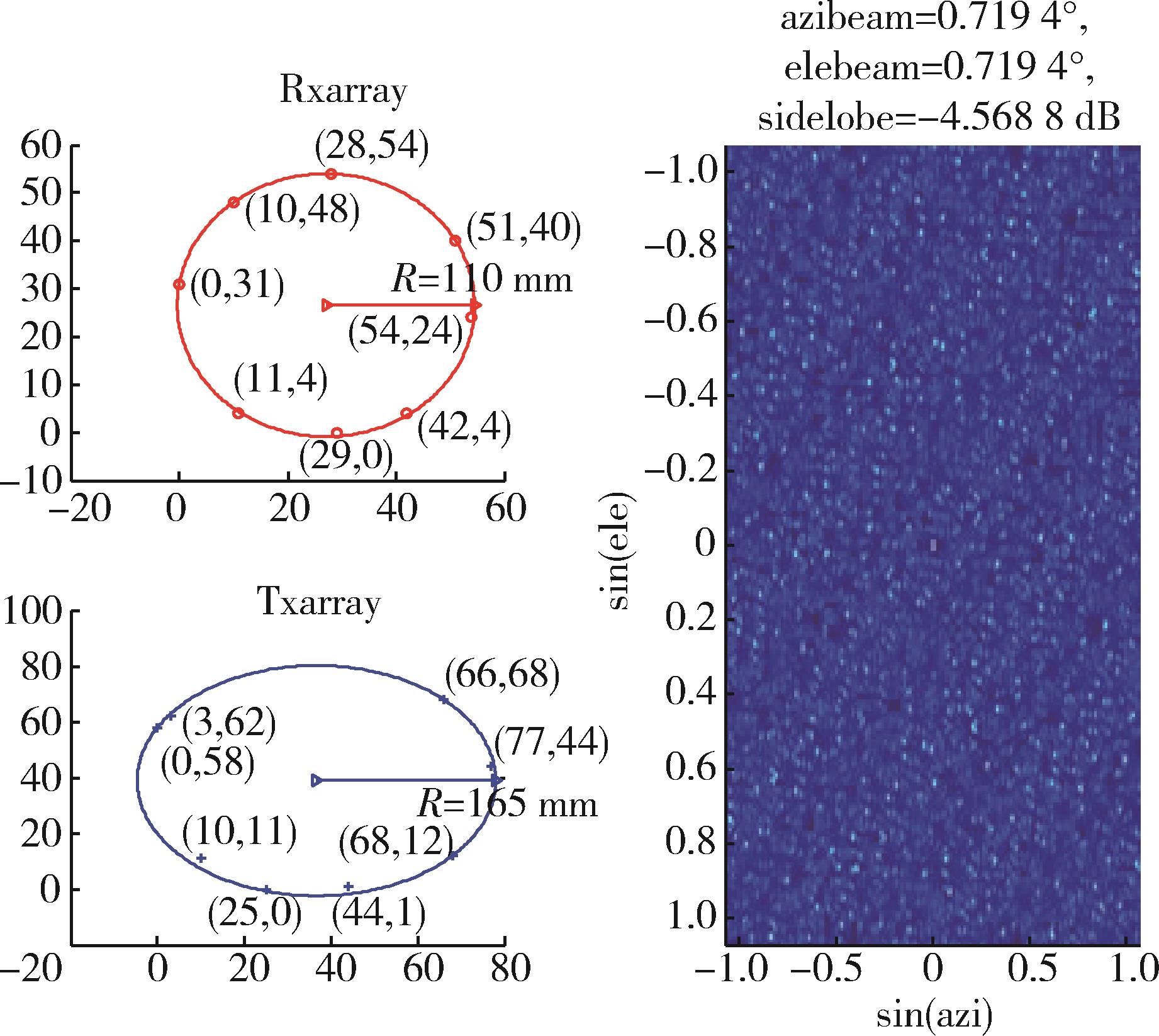

Fig. 7 Diagram of the structure and beamforming of the transmitter and receiver

Fig. 8 Structure and beamforming of the transmit and receive

Fig. 9 Angle measurement result of three point target away from 1.14°

Fig. 10 Model of simulated ship

Fig. 11 Imaging result based on the sparse MIMO array

Fig. 12 Imaging result based on the uniform MIMO array

References 16

1	黎湘. 复杂运动目标雷达成像研究进展［J］. 中国科学：信息科学， 2021， 51（2）： 305-324.
	LI Xiang. Progress in Radar Imaging for Maneuvering Targets［J］. Scientia Sinica（Informationis）， 2021， 51（2）： 305-324.
2	保铮，邢孟道，王彤.雷达成像技术［M］. 北京：电子工业出版社， 2014.
	BAO Zheng， XING Mengdao， WANG Tong. Radar Imaging Technology［M］. Beijing： Publishing House of Electronics Industry， 2014.
3	薛佳音. 基于ISAR的机动目标快速成像与识别技术研究［D］. 哈尔滨：哈尔滨工业大学， 2020.
	XUE Jiayin. Research on ISAR-Based Fast Imaging and Recognition for Maneuvering Targets［D］. Harbin： Harbin Institute of Technology， 2020.
4	周钧，马超. 基于FDTD的MIMO雷达近场成像研究［J］. 火控雷达技术， 2018， 47（2）： 45-51.
	ZHOU Jun， MA Chao. Research on Near-Field MIMO Imaging Radar Based on FDTD［J］. Fire Control Radar Technology， 2018， 47（2）： 45-51.
5	LI Jian， STOICA P， ZHENG Xiayu. Signal Synthesis and Receiver Design for MIMO Radar Imaging［J］. IEEE Transactions on Signal Processing， 2008， 56（8）： 3959-3968.
6	ROBERTS W， STOICA P， LI Jian， et al. Iterative Adaptive Approaches to MIMO Radar Imaging［J］. IEEE Journal of Selected Topics in Signal Processing， 2010， 4（1）： 5-20.
7	赵永波，刘宏伟. MIMO雷达技术综述［J］. 数据采集与处理， 2018， 33（3）： 389-399.
	ZHAO Yongbo， LIU Hongwei. Overview on MIMO Radar［J］. Journal of Data Acquisition and Processing， 2018， 33（3）： 389-399.
8	庞娜. MIMO雷达信号处理技术及实现的研究［D］. 北京：北京理工大学， 2015.
	PANG Na. Research on MIMO Radar Signal Processing Technique and Implemention［D］. Beijing： Beijing Institute of Technology， 2015.
9	王克让，张劲东，朱晓华. 一种提高MIMO雷达角闪烁抑制性能的方法［J］. 宇航学报， 2010， 31（7）： 1838-1843.
	WANG Kerang， ZHANG Jindong， ZHU Xiaohua. A Method Improving Angular Glint Suppression Performance in MIMO Radar［J］. Journal of Astronautics， 2010， 31（7）： 1838-1843.
10	HASSANIEN A， VOROBYOV S A， GERSHMAN A B. Moving Target Parameters Estimation in Noncoherent MIMO Radar Systems［J］. IEEE Transactions on Signal Processing， 2012， 60（5）： 2354-2361.
11	ZHUGE Xiaodong， YAROVOY A G. Three-Dimensional Near-Field MIMO Array Imaging Using Range Migration Techniques［J］. IEEE Transactions on Image Processing， 2012， 21（6）： 3026-3033.
12	陈刚. 稀疏阵列MIMO雷达成像技术研究［D］. 南京：南京理工大学， 2014.
	CHEN Gang. Research on Techniques for Sparse Array MIMO Radar Imaging［D］. Nanjing： Nanjing University of Science and Technology， 2014.
13	朱荣强. 近场MIMO阵列雷达三维成像与栅旁瓣抑制算法研究［D］. 长沙：国防科技大学， 2020.
	ZHU Rongqiang. Research on 3-D Imaging and Grating/Side Lobe Suppression Algorithm for Near-Field MIMO Array［D］. Changsha： National University of Defense Technology， 2020.
14	张筱，魏钰洁，姬伟杰，等. 基于改进粒子群算法的MIMO雷达布阵优化［J］. 指挥控制与仿真， 2016， 38（5）： 75-78.
	ZHANG Xiao， WEI Yujie， JI Weijie， et al. Optimization of Antenna Array Geometry in MIMO Radar Based on Improved Particle Swarm Optimization［J］. Command Control & Simulation， 2016， 38（5）： 75-78.
15	石力，陈鑫，吴玮琦，等. 基于自适应遗传算法的方向图综合［J］. 电波科学学报， 2014， 29（1）： 169-177.
	SHI Li， CHEN Xin， WU Weiqi， et al. Pattern Synthesis of Antenna Based on an Adaptive Genetic Algorithm［J］. Chinese Journal of Radio Science， 2014， 29（1）： 169-177.
16	陈阿磊，王党卫，马晓岩，等. 一种基于宽带MIMO雷达时域成像的阵列布阵模型［J］. 信号处理， 2011， 27（1）： 143-148.
	CHEN Alei， WANG Dangwei， MA Xiaoyan， et al. An Array Model Based on Time-Domain Imaging for Wideband MIMO Radar［J］. Signal Processing， 2011， 27（1）： 143-148.
