Evaluation of Contingent-Level Battlefield Repair Capability Based on Cloud Model

doi:10.3969/j.issn.1009-086x.2024.05.013

Abstract

Abstract:

Battlefield damage assessment and repair （BDAR） is a “multiplier” of combat effectiveness in wartime. Aiming at the need of evaluation of battlefield repair capability and task completion effect of repair detachment under battlefield conditions， a cloud-based evaluation model of contingent-level battlefield repair capability is proposed. By analyzing the influencing factors of BDAR capability， the evaluation index system of detachment-level battlefield emergency repair capability is constructed， and the index weight is determined by combination weighting method. Combined with the cloud theory， the BDAR capability of the evaluation group and the emergency repair group under the simulation condition is comprehensively evaluated. In the simulation condition， the equipment emergency repair and rescue operations of five participating teams were evaluated to verify the scientific and feasibility of the method.

Key words: analytic hierarchy process（AHP）, entropy weight method, cloud model, battlefield repair, capability assessment, evaluation index system

摘要：

战场抢修(battlefield damage assessment and repair, BDAR)是战时部队战斗力的“倍增器”。针对战场条件下修理分队战场抢修能力发挥与任务完成效果的评估需求，提出了一种基于云模型的分队级战场抢修能力评估模型。通过分析BDAR能力影响因素，构建分队级战场抢修能力评估指标体系，通过组合赋权法确定指标权重；结合云理论对仿真条件下评估小组和抢修组的BDAR能力进行综合评估；在仿真条件下，对5个参训小组的装备抢修抢救行动进行实例评估，以验证该方法的科学性和可行性。

关键词: 层次分析法, 熵权法, 云模型, 战场抢修, 能力评估, 评估指标体系

CLC Number:

TJ07

Yonghua ZENG, Haiyan WANG, Tingting WU, Xiaolong WANG, Baicun JIANG, Hengyuan LIANG. Evaluation of Contingent-Level Battlefield Repair Capability Based on Cloud Model[J]. Modern Defense Technology, 2024, 52(5): 116-126.

曾拥华, 王海燕, 武婷婷, 王小龙, 姜柏存, 梁恒源. 基于云模型的分队级战场抢修能力评估[J]. 现代防御技术, 2024, 52(5): 116-126.

Figures/Tables 19

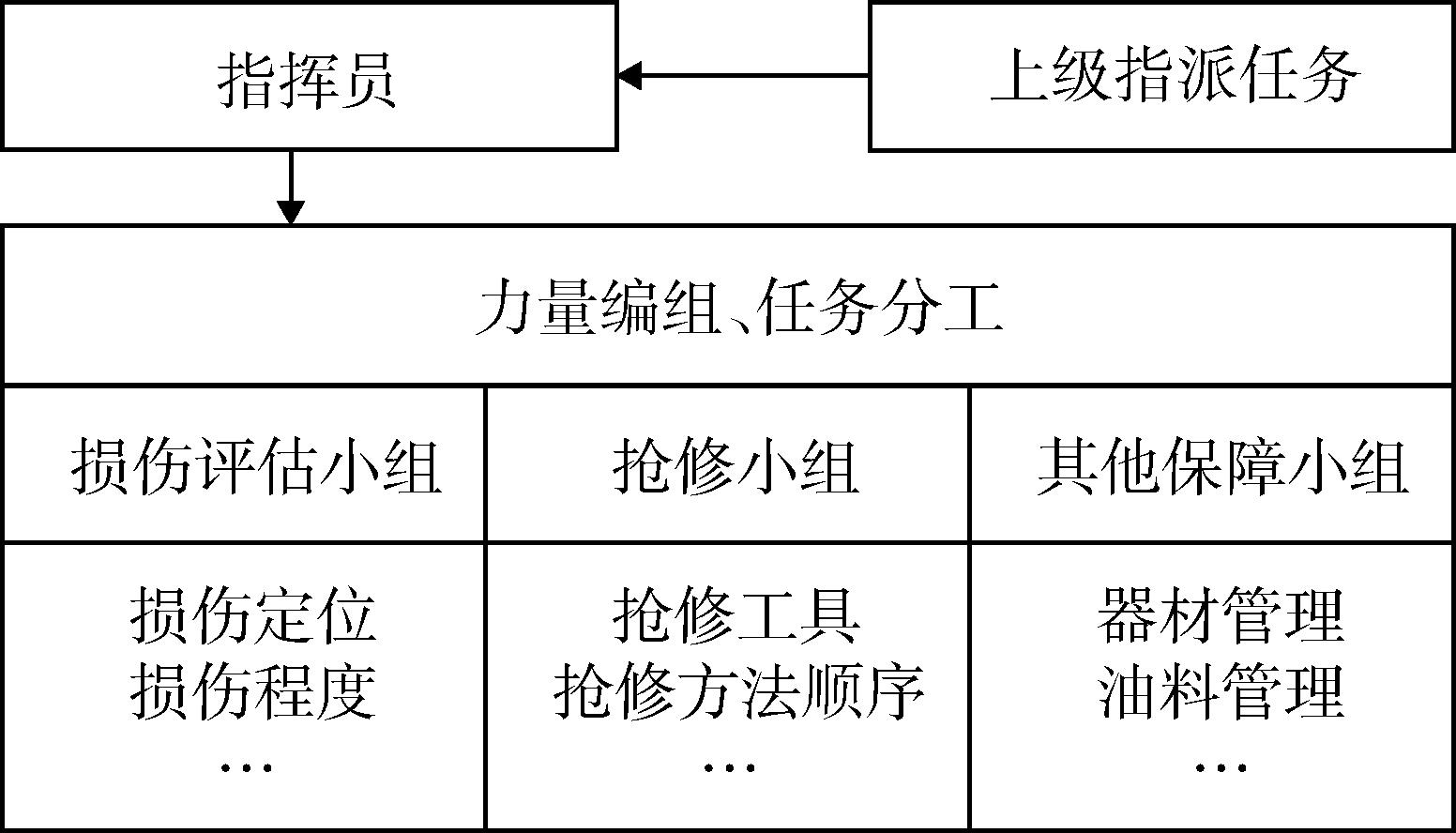

Fig. 1 Detachment-level BDAR simulation operation organization implementation process

Table 1 BDAR capability evaluation index system of repair unit

目标层	准则层	指标层	属性
分队级战场抢修能力	损伤评估能力B₁	损伤现象描述的准确性B₁₁	定性
		损伤现象描述的完整性B₁₂	定性
		损伤定位的准确性B₁₃	定性
		损伤程度判断的准确性B₁₄	定性
		抢修技术方案的科学合理性B₁₅	定性
		损伤评估的时效性B₁₆	定量
	抢修作业能力B₂	装备抢修时间B₂₁	定量
		抢修方法步骤的合理性B₂₂	定性
		抢修工具选择的合理性B₂₃	定性
		抢修任务完成质量B₂₄	定性
	组织实施能力B₃	评估小组力量配备的合理性B₃₁	定性
		装备抢修顺序安排的合理性B₃₂	定性
		修理小组任务分配的合理性B₃₃	定性
		装备抢修平均等待时间B₃₄	定量

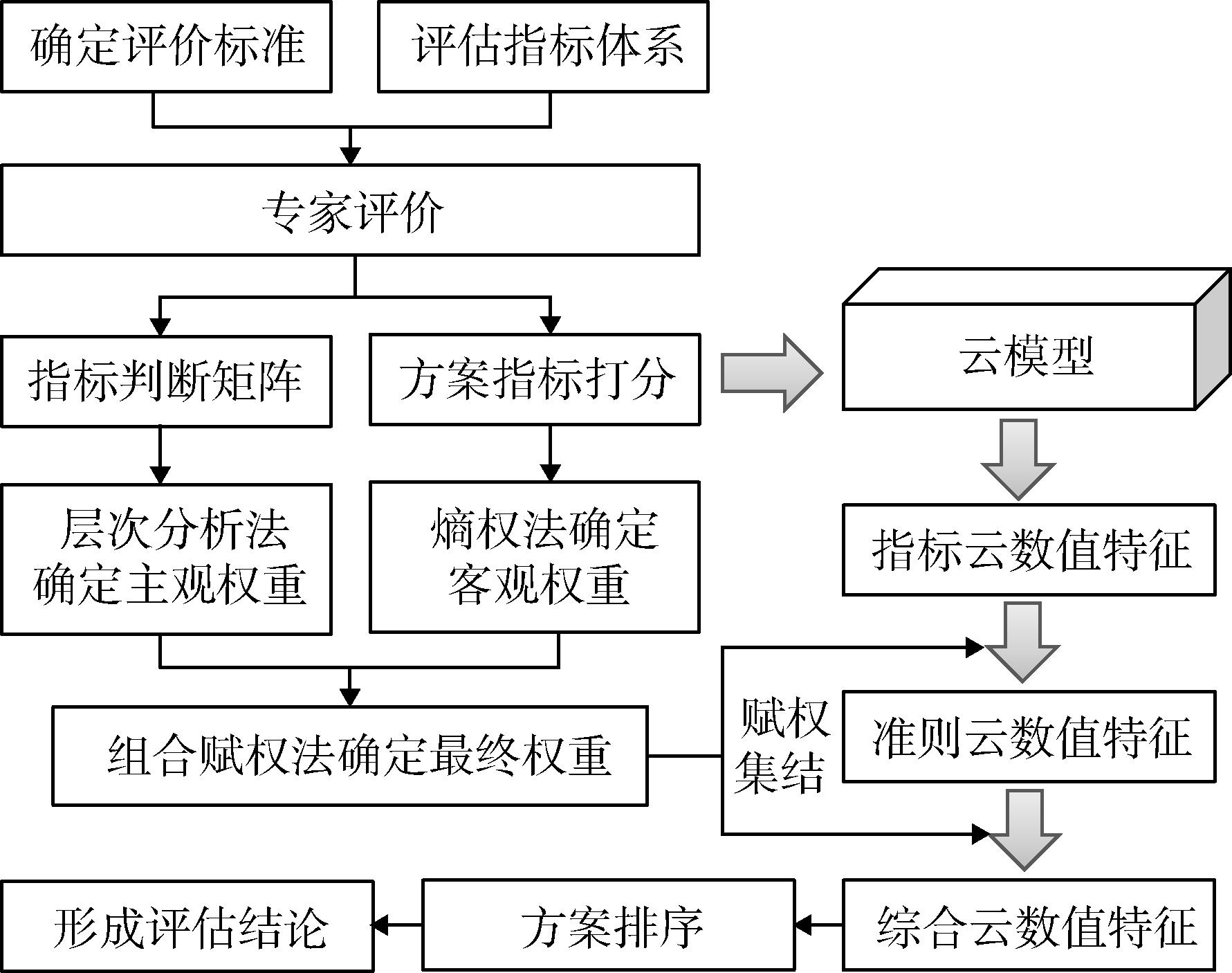

Fig. 2 Evaluation model based on combinatorial weighting method and cloud theory

Table 2 coincidence indicator

n	1	2	3	4	5	6	7	8	9
RI	0	0	0.58	0.90	1.12	1.24	1.32	1.41	1.45

Table 3 Numerical characteristics of standard cloud model

评语	区间	$E x$	$E n$	$H e$
优秀	（8，10］	10	0.166 7	0.1
良好	（6，8］	7	0.333 3	0.1
中	（4，6］	5	0.333 3	0.1
较差	（2，4］	3	0.333 3	0.1
差	［0，2］	0	0.166 7	0.1

Table 3 Numerical characteristics of standard cloud model

评语	区间	$E x$	$E n$	$H e$
优秀	（8，10］	10	0.166 7	0.1
良好	（6，8］	7	0.333 3	0.1
中	（4，6］	5	0.333 3	0.1
较差	（2，4］	3	0.333 3	0.1
差	［0，2］	0	0.166 7	0.1

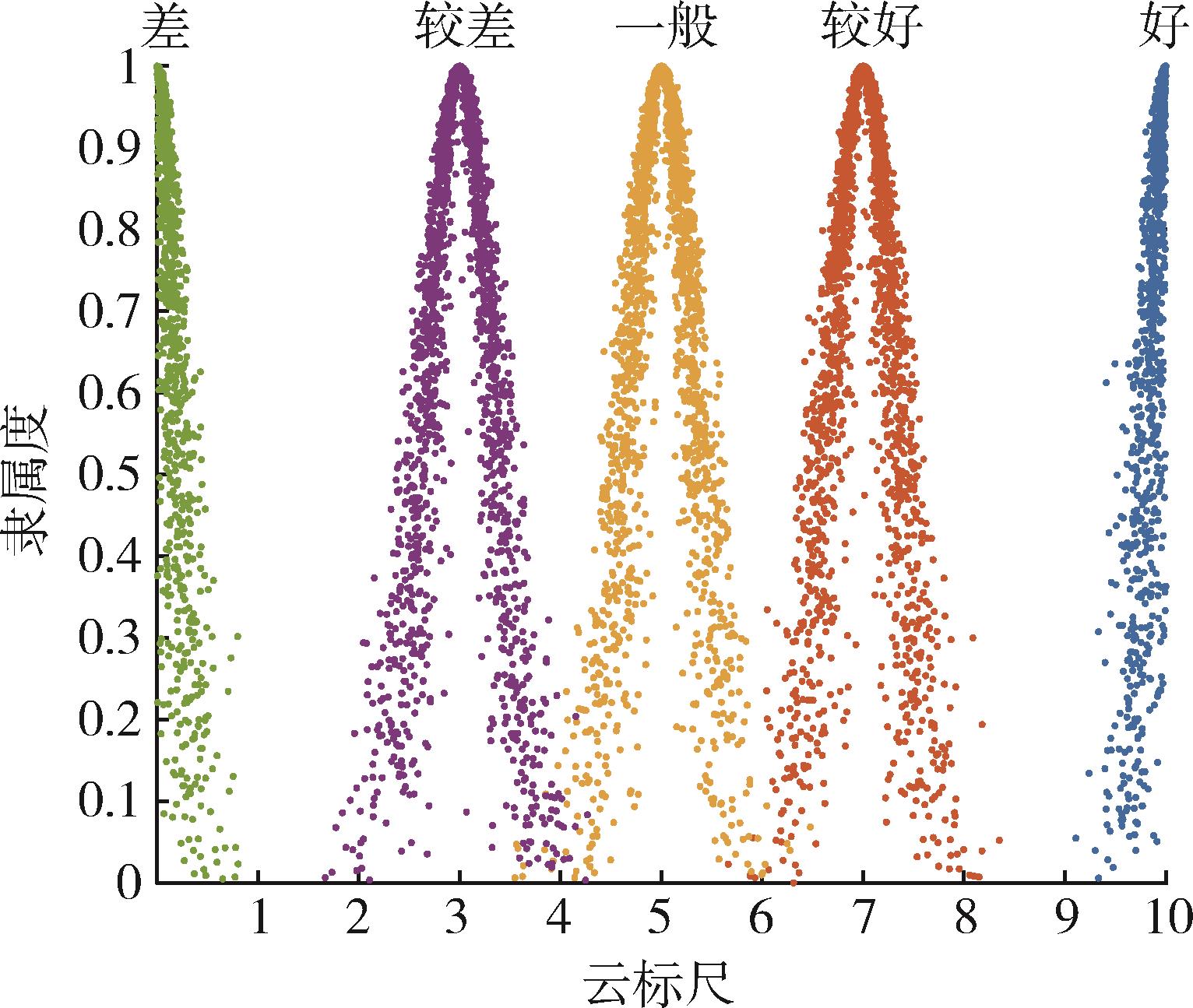

Fig. 3 Standard cloud model

Table 4 First order index judgment matrix

	损伤评估能力	抢修作业能力	组织指挥能力
损伤评估能力	1	5/3	4/5
抢修作业能力	3/5	1	2/5
组织指挥能力	5/4	5/2	1

Table 5 Damage evaluation ability index judgment matrix

	B₁₁	B₁₂	B₁₃	B₁₄	B₁₅	B₁₆
B₁₁	1	12/11	4/5	12/11	3/5	5/3
B₁₂	11/12	1	3/5	6/5	2/5	5/3
B₁₃	5/4	5/3	1	5/2	11/12	5/2
B₁₄	11/12	5/6	2/5	1	1/4	5/2
B₁₅	5/3	5/2	12/11	4	1	5
B₁₆	3/5	3/5	2/5	2/5	1/5	1

Table 6 Judgment matrix of ability index of rush repair operation

	B₂₁	B₂₂	B₂₃	B₂₄
B₂₁	1	2	2	5/6
B₂₂	1/2	1	12/11	1/2
B₂₃	1/2	11/12	1	1/2
B₂₄	6/5	2	2	1

Table 7 Organization implementation ability index judgment matrix

	B₃₁	B₃₂	B₃₃	B₃₄
B₃₁	1	3/5	1	2/5
B₃₂	5/3	1	5/3	5/6
B₃₃	1	3/5	1	3/4
B₃₄	5/2	6/5	4/3	1

Table 8 Index weight table

指标	$w 1$	$w 2$	$w$
损伤评估能力A₁	0.345 6	0.472 6	0.380 2
抢修作业能力A₂	0.195 2	0.269 2	0.175 5
组织指挥能力A₃	0.459 2	0.258 2	0.444 3
损伤现象描述的准确性B₁₁	0.050 7	0.111 2	0.080 2
损伤现象描述的完整性B₁₂	0.043 9	0.062 5	0.039 0
损伤定位的准确性B₁₃	0.077 6	0.057 9	0.063 9
损伤程度判断的准确性B₁₄	0.039 6	0.076 5	0.043 1
抢修技术方案的科学合理性B₁₅	0.109 3	0.080 2	0.124 7
损伤评估的时效性B₁₆	0.024 5	0.084 3	0.029 4
装备抢修时间B₂₁	0.062 1	0.060 9	0.053 8
抢修方法步骤的合理性B₂₂	0.033 2	0.111 4	0.052 6
抢修工具选择的合理性B₂₃	0.031 8	0.047 9	0.021 7
抢修任务完成质量B₂₄	0.068 1	0.049 0	0.047 4
损伤小组力量配备的合理性B₃₁	0.077 1	0.055 3	0.060 6
装备抢修顺序安排的合理性B₃₂	0.135 0	0.072 7	0.139 5
修理小组任务分配的合理性B₃₃	0.090 6	0.048 7	0.062 8
抢修平均等待时间B₃₄	0.156 5	0.081 5	0.181 4

Table 8 Index weight table

指标	$w 1$	$w 2$	$w$
损伤评估能力A₁	0.345 6	0.472 6	0.380 2
抢修作业能力A₂	0.195 2	0.269 2	0.175 5
组织指挥能力A₃	0.459 2	0.258 2	0.444 3
损伤现象描述的准确性B₁₁	0.050 7	0.111 2	0.080 2
损伤现象描述的完整性B₁₂	0.043 9	0.062 5	0.039 0
损伤定位的准确性B₁₃	0.077 6	0.057 9	0.063 9
损伤程度判断的准确性B₁₄	0.039 6	0.076 5	0.043 1
抢修技术方案的科学合理性B₁₅	0.109 3	0.080 2	0.124 7
损伤评估的时效性B₁₆	0.024 5	0.084 3	0.029 4
装备抢修时间B₂₁	0.062 1	0.060 9	0.053 8
抢修方法步骤的合理性B₂₂	0.033 2	0.111 4	0.052 6
抢修工具选择的合理性B₂₃	0.031 8	0.047 9	0.021 7
抢修任务完成质量B₂₄	0.068 1	0.049 0	0.047 4
损伤小组力量配备的合理性B₃₁	0.077 1	0.055 3	0.060 6
装备抢修顺序安排的合理性B₃₂	0.135 0	0.072 7	0.139 5
修理小组任务分配的合理性B₃₃	0.090 6	0.048 7	0.062 8
抢修平均等待时间B₃₄	0.156 5	0.081 5	0.181 4

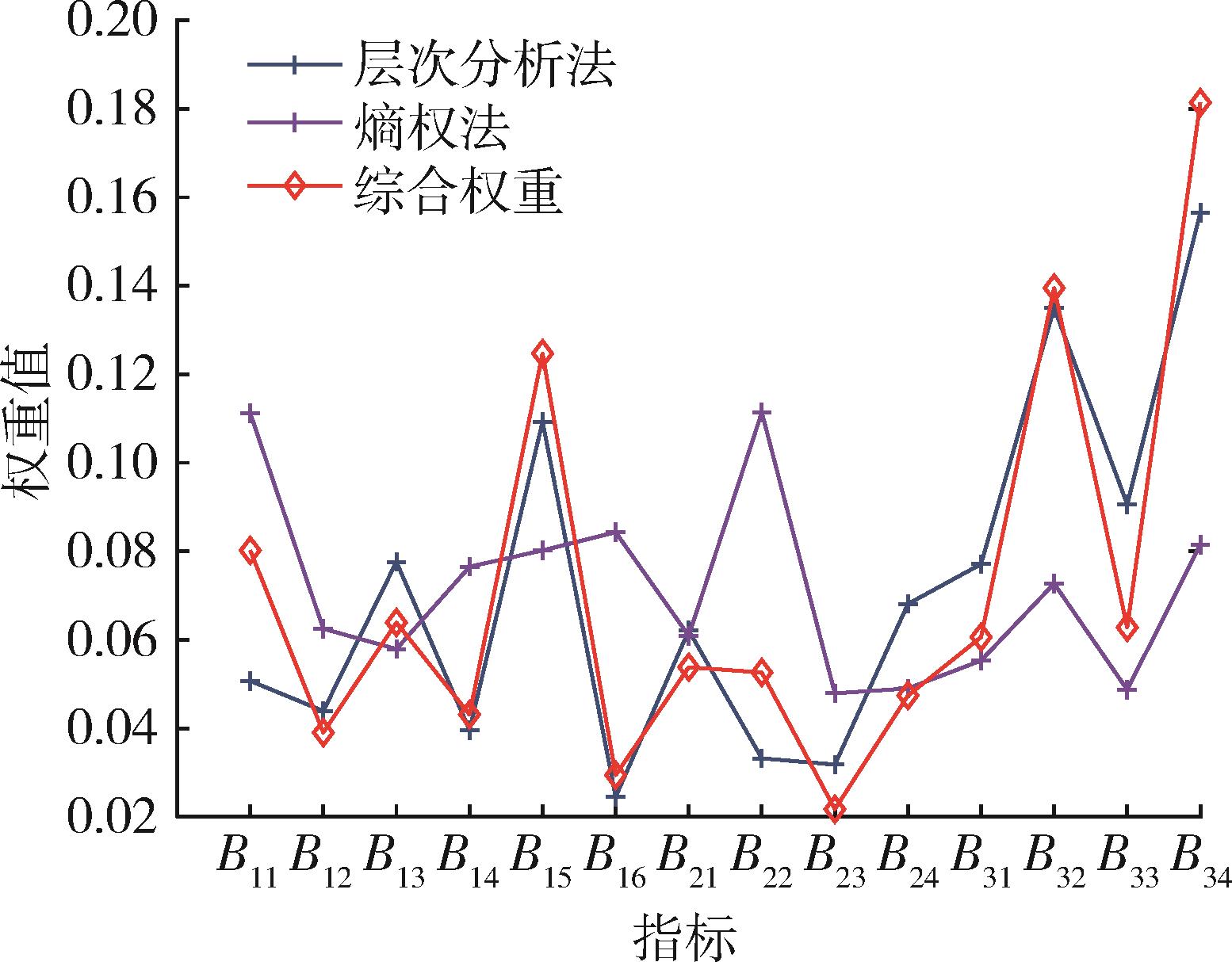

Fig. 4 Visual comparison of weights of different methods

Table 9 Standard for grading quantitative indicators

指标	标准时间/min	优	良	中	较差	差
损伤评估的时效性	20	（-20，-10］	（-10，-5］	（-5，-2］	（-2，0］	（0，∞］
装备抢修时间	60	（-60，-20］	（-20，-10］	（-10，-5］	（-5，0］	（0，∞］
抢修平均等待时间	10	（-10，-5］	（-5，0］	（0，5］	（5，10］	（10，∞］

Table 10 Evaluation results of five experts on five groups participating in the training

组别	专家	B₁₁	B₁₂	B₁₃	B₁₄	B₁₅	B₁₆	B₂₁	B₂₂	B₂₃	B₂₄	B₃₁	B₃₂	B₃₃	B₃₄
A	1	8	8	9	9	8	10	10	9	9	8	9	9	8	10
	2	9	8	9	9	9	10	10	9	9	8	9	9	9	10
	3	9	9	9	8	8	10	10	9	9	9	9	9	9	10
	4	9	9	9	9	9	10	10	9	9	9	9	9	9	10
	5	8	9	9	9	9	10	10	9	9	8	9	9	8	10
B	1	8	7	8	9	8	3	10	8	9	8	8	8	8	5
	2	8	7	8	9	8	3	10	8	9	8	8	8	9	5
	3	7	7	8	9	7	3	10	7	9	8	7	8	8	5
	4	8	8	9	9	8	3	10	8	9	9	8	9	9	5
	5	8	8	8	9	7	3	10	8	9	8	8	8	9	5
C	1	6	6	7	8	6	5	10	8	9	7	6	8	9	7
	2	7	6	7	8	6	5	10	9	9	8	6	8	9	7
	3	6	6	7	8	6	5	10	9	8	7	5	8	8	7
	4	6	7	8	8	7	5	10	9	9	8	6	9	8	7
	5	6	7	8	8	6	5	10	9	9	8	6	8	8	7
D	1	9	9	8	9	8	10	3	8	9	6	9	6	9	7
	2	8	8	8	9	8	10	3	8	9	5	9	7	8	7
	3	9	8	9	9	9	10	3	7	8	6	8	6	8	7
	4	9	9	8	9	9	10	3	8	9	6	9	7	9	7
	5	8	9	8	9	8	10	3	8	9	5	9	6	9	7
E	1	6	7	7	8	6	10	7	8	7	7	8	6	8	5
	2	6	8	7	8	6	10	7	8	7	8	7	5	8	5
	3	7	8	6	7	5	10	7	8	8	8	7	6	8	5
	4	6	7	6	8	6	10	7	7	8	8	7	6	7	5
	5	6	7	6	8	6	10	7	7	8	8	8	6	8	5

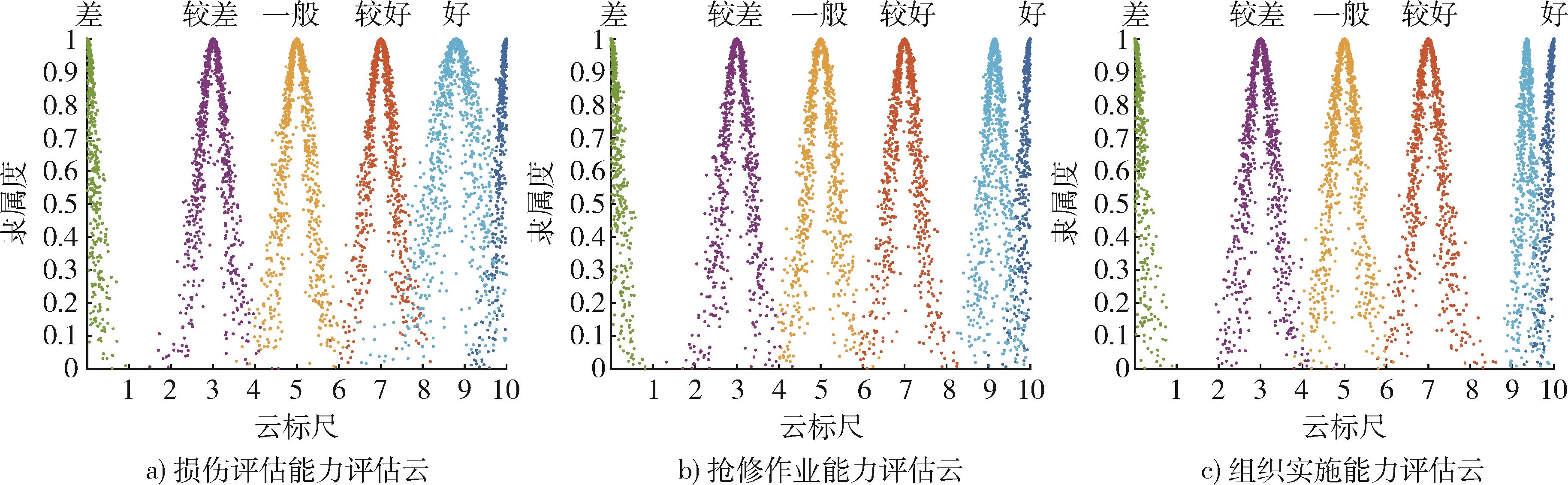

Fig. 5 Group A each criterion layer index evaluates the cloud

Table 11 Evaluation of cloud numerical characteristics by five participating teams

组别	损伤评估能力	抢修作业能力	组织指挥能力	总得分
A组	（8.798 0，0.495 9，0.208 0）	（9.144 5，0.219 1，0.101 3）	（9.351 7，0.131 0，0.071 2）	（9.104 8，0.279 8，0.126 7）
B组	（7.525 5，0.487 5，0.211 6）	（8.730 8，0.297 5，0.152 9）	（6.895 5，0.377 1，0.147 5）	（7.457 1，0.413 3，0.172 8）
C组	（6.533 7，0.411 6，0.192 4）	（8.843 8，0.373 9，0.177 7）	（7.410 9，0.377 1，0.147 5）	（7.328 8，0.390 2，0.167 4）
D组	（8.620 7，0.525 4，0.222 5）	（5.858 0，0.431 4，0.177 7）	（7.283 3，0.442 1，0.164 1）	（7.541 7，0.473 4，0.187 8）
E组	（6.700 4，0.431 5，0.204 5）	（5.974 3，0.376 2，0.147 3）	（7.470 1，0.455 1，0.183 7）	（6.512 9，0.404 1，0.172 5）

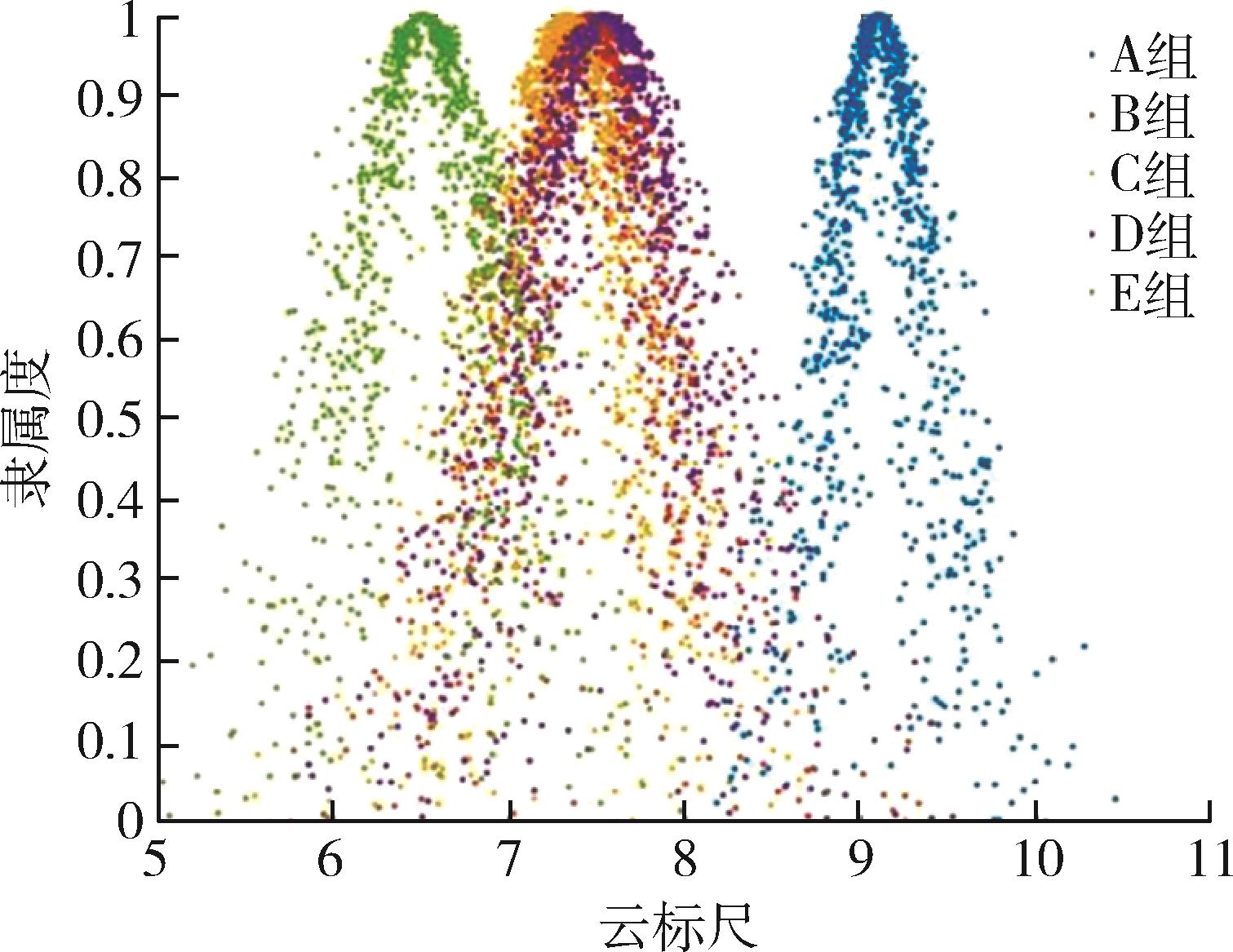

Fig. 6 Comprehensive cloud and comparison of BDAR capabilities of five participating groups

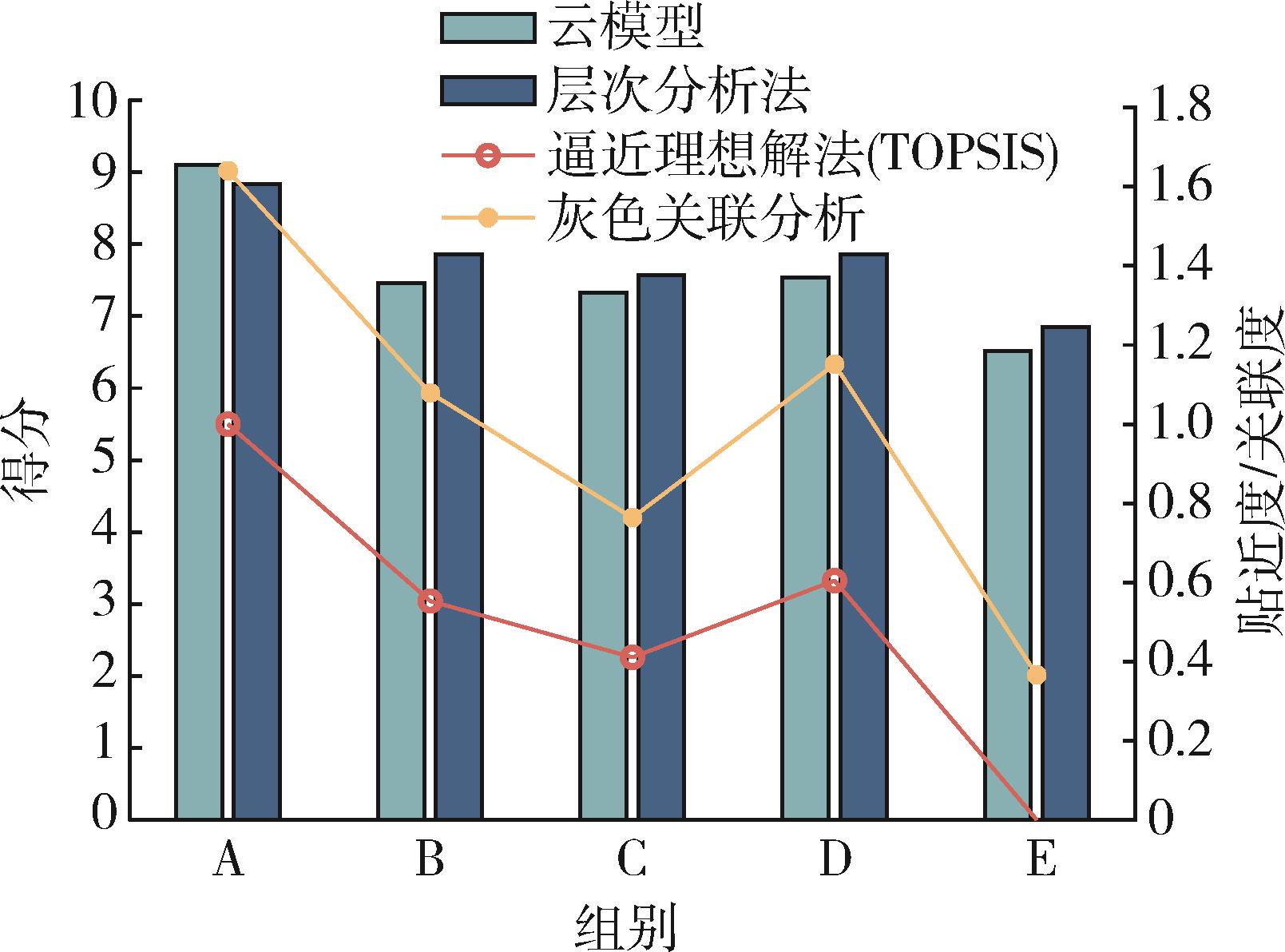

Fig. 7 Comparison of different methods

Table 12 Comparison method result

评估方法	综合得分排序	最佳抢修小组
云模型	A≻D≻B≻C≻E	A
TOPSIS	A≻D≻B≻C≻E	A
AHP	A≻D≻B≻C≻E	A
灰色关联分析	A≻D≻B≻C≻E	A

References 20

1	XU Longyang， WEI Zhaolei， CHEN Chunliang， et al. Application of the Set Pair Analysis Based on Entropy and Weight to Efficiency Evaluation of the BDAR for Amphibious Equipment［C］∥2013 International Conference on Quality， Reliability， Risk， Maintenance， and Safety Engineering （QR2MSE）. Piscataway： IEEE， 2013： 1383-1386.
2	罗九林，魏兆磊，潘洪平. 熵权-集对分析方法在抢修效能评估中的应用［J］. 兵工自动化， 2013， 32（5）： 10-12， 24.
	LUO Jiulin， WEI Zhaolei， PAN Hongping. Application of Entropy Weight-Set Pair Analysis Method in Efficiency Evaluation of Emergency Repair［J］. Ordnance Industry Automation， 2013， 32（5）： 10-12， 24.
3	张辽宁，张政，赵师，等. 基于SD方法的陆军主战装备战场抢修能力评估模型［J］. 兵工自动化， 2015， 34（6）： 48-51.
	ZHANG Liaoning， ZHANG Zheng， ZHAO Shi， et al. Evaluation Model of Battlefield Rush Repair Ability of Army Main Battle Equipment Based on SD［J］. Ordnance Industry Automation， 2015， 34（6）： 48-51.
4	刘保军，李成，卿华，等. 基于不确定性量化的装备抢修效能云模型评估［J］. 现代防御技术， 2021， 49（5）： 65-70， 103.
	LIU Baojun， LI Cheng， QING Hua， et al. Evaluation of Equipment Repair Effectiveness Based on Uncertainty Quantification Method and Cloud Model［J］. Modern Defence Technology， 2021， 49（5）： 65-70， 103.
5	赵黎兴，侯兴明，徐兆文，等. 基于GA-小波-BP神经网络的装备维修能力评估［J］. 现代防御技术， 2022， 50（2）： 84-95.
	ZHAO Lixing， HOU Xingming， XU Zhaowen， et al. Evaluation of Test Equipment Maintenance Ability Based on GA-Wavelet-BP Neural Network［J］. Modern Defence Technology， 2022， 50（2）： 84-95.
6	杨军锋，李锋，潘洪平，等. 基于CAS理论的修理分队抢修能力仿真评估［J］. 火力与指挥控制， 2013， 38（12）： 116-119， 123.
	YANG Junfeng， LI Feng， PAN Hongping， et al. Simulation Evaluation of Repair Unit BDAR Capacity Based on CAS Theory［J］. Fire Control & Command Control， 2013， 38（12）： 116-119， 123.
7	胡涛，黎放，胡志刚，等. 基于贝叶斯网络的舰船战损评估研究［J］. 武汉理工大学学报（交通科学与工程版）， 2007， 31（6）： 1067-1070.
	HU Tao， LI Fang， HU Zhigang， et al. Research of Warship Battle Damage Assessment Based on Bayesian Network［J］. Journal of Wuhan University of Technology（Transportation Science & Engineering）， 2007， 31（6）： 1067-1070.
8	谢泽，刘佳，黎放. 基于Bayesian的舰船战场损伤评估模型研究［J］. 舰船科学技术， 2009， 31（4）： 113-116.
	XIE Ze， LIU Jia， LI Fang. Bayesian Net Inference Research of Warship Battle Damage Assessment［J］. Ship Science and Technology， 2009， 31（4）： 113-116.
9	赵兵，王海宽，石全，等. 基于指标分类权重与未确知测度的装备战场损伤等级评估模型［J］. 数学的实践与认识， 2014， 44（8）： 144-151.
	ZHAO Bing， WANG Haikuan， SHI Quan， et al. The Grade Model of Battlefield Damage Assessment for Equipment based on Weight of Classification of Index & Unascertained Measure［J］. Mathematics in Practice and Theory， 2014， 44（8）： 144-151.
10	董原生，潘洪平，李爱民，等. 基于HWME的战损评估决策支持体系及其模型库研究［J］. 车辆与动力技术， 2011（3）： 61-64.
	DONG Yuansheng， PAN Hongping， LI Aimin， et al. Research on Battlefield Damage Assessment Decision Support System and Its Model-Base Based on HWME［J］. Vehicle & Power Technology， 2011（3）： 61-64.
11	吕茂庭，车建国，丁琳宁. 基于损伤树的装备战场损伤评估研究［J］. 电子产品可靠性与环境试验， 2011， 29（5）： 26-29.
	Maoting LÜ， CHE Jianguo， DING Linning. Study of Battlefield Damage Assessment of Equipment Based on Damage Tree［J］. Electronic Product Reliability and Environmental Testing， 2011， 29（5）： 26-29.
12	ZHANG Kaikai， ZHANG Shuai， WANG Zhenglan， et al. Research on Equipment Damage Grade Evaluation Model Based on ISODATA Fuzzy Clustering［C］∥2020 IEEE International Conference on Information Technology， Big Data and Artificial Intelligence （ICIBA）. Piscataway： IEEE， 2020： 1379-1382.
13	舒华，程旭东，赵劲松，等. 装备战场抢修能力动态评价研究［J］. 军事交通学院学报， 2011， 13（11）： 24-27.
	SHU Hua， CHENG Xudong， ZHAO Jinsong， et al. Research on Dynamic Evaluation of Battlefield Emergency Repair Ability of Equipment［J］. Journal of Military Transportation University， 2011， 13（11）： 24-27.
14	舒华，程旭东，赵劲松，等. 模糊综合评价模型在装备战场抢修能力评价中的运用研究［J］. 硅谷， 2011（19）： 98-99.
	SHU Hua， CHENG Xudong， ZHAO Jinsong， et al. Research on Application of Fuzzy Comprehensive Evaluation Model in Equipment Battlefield Repair Capability Evaluation［J］. Silicon Valley， 2011（19）： 98-99.
15	陈精卫，汪伦根，曹银，等. 武器装备战场损伤评估［J］. 四川兵工学报， 2010， 31（4）： 16-18.
	CHEN Jingwei， WANG Lungen， CAO Yin， et al. Battlefield Damage Assessment of Weapon Equipment［J］. Journal of Sichuan Ordnance， 2010， 31（4）： 16-18.
16	SMAL T. Preliminary Concept of Expedient/Battle Damage Repair System for the Polish Armed Forces［J］. Scientific Journal of the Military University of Land Forces， 2011， 162（4）： 230-237.
17	董泽委，胡起伟，孙宝琛，等. 战场损伤装备抢修排序模型研究［J］. 计算机仿真， 2011， 28（4）： 18-21.
	DONG Zewei， HU Qiwei， SUN Baochen， et al. Model of Battlefield Damaged Equipment Repair Ordering［J］. Computer Simulation， 2011， 28（4）： 18-21.
18	张慧，熊欢欢，刘越群. 基于TOPSIS熵权法的我国区块链产业生态系统绩效评价研究［J］. 科技管理研究， 2023， 43（5）： 38-45.
	ZHANG Hui， XIONG Huanhuan， LIU Yuequn. Research on Performance Evaluation of China's Blockchain Industry Ecosystem Based on Entropy Weight Method and TOPSIS［J］. Science and Technology Management Research， 2023， 43（5）： 38-45.
19	黄德镛，刘孙政，高聪，等. 基于组合赋权-云模型的尾矿库风险评价方法研究［J］. 有色金属工程， 2023， 13（1）： 127-135.
	HUANG Deyong， LIU Sunzheng， GAO Cong， et al. Study on Tailings Risk Assessment Method Based on Combination Weighting-Cloud Model［J］. Nonferrous Metals Engineering， 2023， 13（1）： 127-135.
20	赵沐嘉. 基于灰色关联分析对装配式施工安全风险予以评估［J］. 黑龙江科学， 2023， 14（2）： 51-53， 56.
	ZHAO Mujia. Evaluation of Security Risk of Prefabricated Construction Based on Grey Correlation Analysis［J］. Heilongjiang Science， 2023， 14（2）： 51-53， 56.
